技术领域

本发明涉及一种施工装置，尤其涉及一种桥梁施工夜间施工用除尘装置。

背景技术

桥梁，一般指架设在江河湖海上，使车辆行人等能顺利通行的构筑物。为适应现代高速发展的交通行业，桥梁亦引申为跨越山涧、不良地质或满足其他交通需要而架设的使通行更加便捷的建筑物。桥梁一般由上部构造、下部结构、支座和附属构造物组成，上部结构又称桥跨结构，是跨越障碍的主要结构；下部结构包括桥台、桥墩和基础；支座为桥跨结构与桥墩或桥台的支承处所设置的传力装置；附属构造物则指桥头搭板、锥形护坡、护岸、导流工程等。

现在夜晚桥梁机械施工，因需要开探照灯才能正常施工，然而大动作的施工会产生大量尘土，会阻挡探照灯的照明，导致前方可视性下降，严重影响夜间施工现场。

因此亟需研发一种有效进行除尘、提高照明清晰度的桥梁施工夜间施工用除尘装置，来克服现有技术中施工尘土大、会阻挡探照灯的照明的缺点。

发明内容

(1)要解决的技术问题

本发明为了克服现有技术中施工尘土大、会阻挡探照灯的照明的缺点，本发明要解决的技术问题是提供一种有效进行除尘、提高照明清晰度的桥梁施工夜间施工用除尘装置。

(2)技术方案

为了解决上述技术问题，本发明提供了这样一种桥梁施工夜间施工用除尘装置，包括有挖掘机、移动机构、第二齿条、安装机构、外齿圈和储水桶，挖掘机顶部连接有移动机构，移动机构顶部上连接有第二齿条，挖掘机的顶部连接有安装机构，安装机构内连接有储水桶，储水桶的外壁中部连接有外齿圈，外齿圈与第二齿条啮合。

优选地，移动机构包括有直滑轨、第一滑块、移动框、第一齿条、电机和缺齿轮，挖掘机的顶部左右两侧连接有直滑轨，直滑轨滑动式连接有第一滑块，第一滑块之间连接有移动框，移动框内壁中部左右两侧连接有第一齿条，挖掘机的顶部中间连接有电机，电机的输出轴顶端连接有缺齿轮，缺齿轮与第一齿条啮合，移动框的顶部连接有第二齿条，第二齿条位于缺齿轮正上方。

优选地，安装机构包括有环形滑轨、第二滑块、圆形转板、第一连接杆、喷头和水泵，挖掘机的顶部左右两侧连接有环形滑轨，储水桶上连接有第二滑块，第二滑块与环形滑轨滑动式连接，环形滑轨与第二滑块配合，储水桶的左端连接有圆形转板，圆形转板左壁上部连接有第一连接杆，第一连接杆的左端连接有喷头，储水桶的前壁左部连接有水泵，水泵的左右两端均连接有软管，水泵左边的软管穿进储水桶中，水泵左边的软管连接有喷头。

优选地，还包括有气缸、第二连接杆、升降杆和卡杆，圆形转板的左壁下侧连接有气缸，气缸的顶部连接有第二连接杆，第二连接杆的顶部连接有升降杆，升降杆的后壁连接有卡杆，第一连接杆的左端与圆形转板为转动式连接，第一连接杆上开有一字孔，卡杆位于一字孔内，卡杆与一字孔配合。

优选地，还包括有固定板、第二滑轨、第三滑块、弹簧、安装板和钢丝绳，圆形转板的左壁下部连接有第二滑轨，第二滑轨滑动式连接有第三滑块，第三滑块的底端连接有钢丝绳，第二滑轨的左壁下端连接有安装板，安装板与第三滑块之间连接有弹簧，弹簧位于钢丝绳的左侧，挖掘机顶部左侧连接有固定板，固定板的顶部上开有通孔，钢丝绳末端穿过通孔与挖掘机顶部相连。

工作原理：当挖掘机工作时，移动机构带动第二齿条前后移动，前后移动的第二齿条带动外齿圈顺逆时针转动，使得连接在外齿圈上的储水桶通过安装机构来回转动，从而能够做到顺逆时针喷水。这样能够有效减少施工产生的尘土，提高照明灯的清晰度。

因为移动机构包括有直滑轨、第一滑块、移动框、第一齿条、电机和缺齿轮，挖掘机的顶部左右两侧连接有直滑轨，直滑轨滑动式连接有第一滑块，第一滑块之间连接有移动框，移动框内壁中部左右两侧连接有第一齿条，挖掘机的顶部中间连接有电机，电机的输出轴顶端连接有缺齿轮，缺齿轮与第一齿条啮合，移动框的顶部连接有第二齿条，第二齿条位于缺齿轮正上方。所以开启电机时，电机转动带动缺齿轮顺时针转动，当缺齿轮有齿部分与移动框右壁上的第一齿条啮合时，使移动框通过第一滑块在直滑轨内向前移动，从而使移动框上的第二齿条向前移动，当缺齿轮有齿部分与移动框左壁上的第一齿条啮合时，使移动框通过第一滑块在直滑轨内向后移动，从而使移动框上的第二齿条向后移动。这样能够使储水桶顺、逆时针转动，改变喷头位置加大喷洒面积，快速降低扬尘。

因为安装机构包括有环形滑轨、第二滑块、圆形转板、第一连接杆、喷头和水泵，挖掘机的顶部左右两侧连接有环形滑轨，储水桶上连接有第二滑块，第二滑块与环形滑轨滑动式连接，环形滑轨与第二滑块配合，储水桶的左端连接有圆形转板，圆形转板左壁上部连接有第一连接杆，第一连接杆的左端连接有喷头，储水桶的前壁左部连接有水泵，水泵的左右两端均连接有软管，水泵左边的软管穿进储水桶中，水泵左边的软管连接有喷头。所以当储水桶顺逆时针转动时，储水桶左右两侧上的第二滑块会在环形滑轨内滑动，工作人员同时水泵开始抽水，通过软管将储水桶中的水流到喷头，最后使得储水桶带动喷头旋转喷水。这样能够改变喷头位置均匀喷洒，节约储水桶的水量。

因为还包括有气缸、第二连接杆、升降杆和卡杆，圆形转板的左壁下侧连接有气缸，气缸的顶部连接有第二连接杆，第二连接杆的顶部连接有升降杆，升降杆的后壁连接有卡杆，第一连接杆的左端与圆形转板为转动式连接，第一连接杆上开有一字孔，卡杆位于一字孔内，卡杆与一字孔配合。所以当需要喷头向上转动时，工作人员启动气缸伸缩杆上升，气缸上连接的第二连接杆将升降杆向上移动，卡杆将向上移动，使得第一连接杆向上转动，从而将喷头向上移动，所以当需要喷头向下移动时，启动气缸伸缩杆缩短，气缸上连接的第二连接杆将升降杆向下移动，卡杆将向下移动，使得第一连接杆向下转动，从而将喷头向下移动。这样能够消除过高且过低的扬尘，提高照明清晰度。

因为还包括有固定板、第二滑轨、第三滑块、弹簧、安装板和钢丝绳，圆形转板的左壁下部连接有第二滑轨，第二滑轨滑动式连接有第三滑块，第三滑块的底端连接有钢丝绳，第二滑轨的左壁下端连接有安装板，安装板与第三滑块之间连接有弹簧，弹簧位于钢丝绳的左侧，挖掘机顶部左侧连接有固定板，固定板的顶部上开有通孔，钢丝绳末端穿过通孔与挖掘机顶部相连。所以当储水桶顺时针旋转时，第三滑块下的钢丝绳就会绕在圆形转板上，钢丝绳产生收线效果，弹簧收缩，第三滑块上连接的第二连接杆拉动升降杆下降，从而使连接在第一连接杆上的喷头向下喷水，当储水桶逆时针旋转时，第三滑块下的钢丝绳会绕离第二滑轨上，钢丝绳产生放线效果，弹簧复位，第三滑块向上移动，第三滑块上连接的第二连接杆推动升降杆上升，从而使连接在第一连接杆上的喷头向上喷水。这样能够无需电力，就可改变喷头上下角度，增加喷洒面积，提高降尘效果。

(3)有益效果

本发明设计了一种桥梁施工夜间施工用除尘装置，这样能够有效减少施工产生的尘土，提高照明灯的清晰度，通过设置有环形滑轨、第二滑块、圆形转板、第一连接杆、喷头和水泵，这样能够改变喷头位置均匀喷洒，节约储水桶的水量，通过设置有气缸、第二连接杆、升降杆和卡杆，这样能够消除过高且过低的扬尘，提高照明清晰度，通过设置有固定板、第二滑轨、第三滑块、弹簧、安装板和钢丝绳，这样能够无需电力，就可改变喷头上下角度，增加喷洒面积，提高扬尘效果。

附图说明

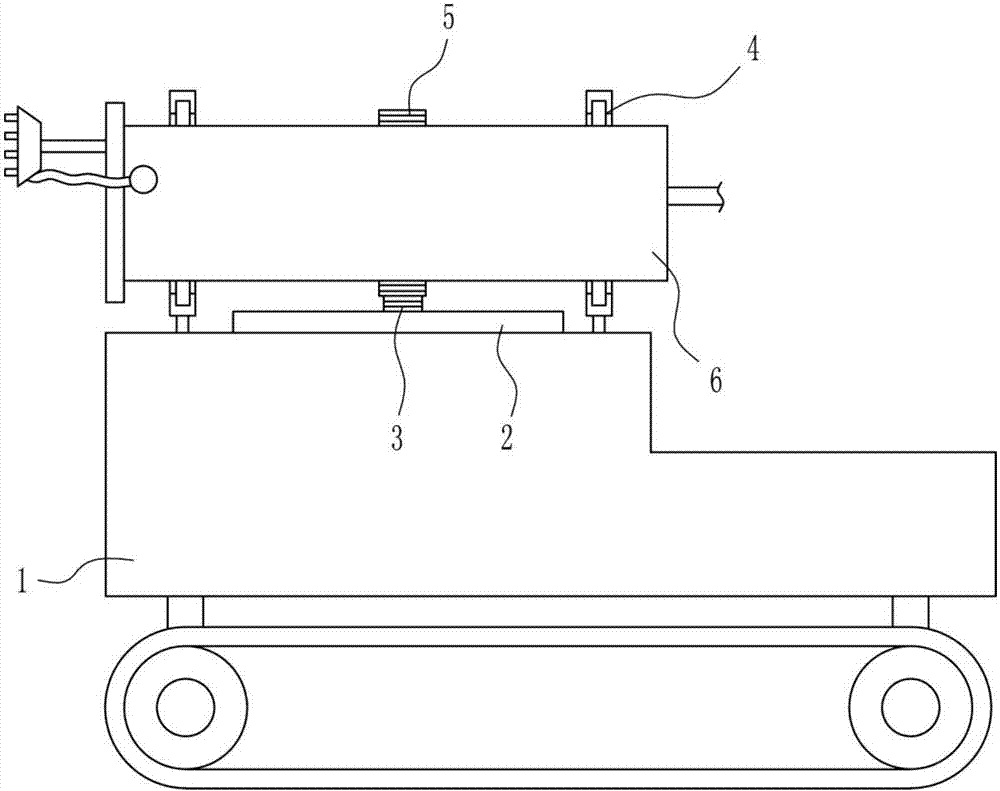

图1为本发明的主视结构示意图。

图2为本发明移动机构的俯视结构示意图。

图3为本发明安装机构的主视结构示意图。

图4为本发明的第一种部分主视结构示意图。

图5为本发明的第二种部分主视结构示意图。

附图中的标记为：1-挖掘机，2-移动机构，201-直滑轨，202-第一滑块，203-移动框，204-第一齿条，205-电机，206-缺齿轮，3-第二齿条，4-安装机构，401-环形滑轨，402-第二滑块，403-圆形转板，404-第一连接杆，405-喷头，406-水泵，407-软管，5-外齿圈，6-储水桶，7-一字孔，8-气缸，9-第二连接杆，10-升降杆，11-卡杆，12-固定板，13-通孔，14-第二滑轨，15-第三滑块，16-弹簧，17-安装板，18-钢丝绳。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

实施例1

一种桥梁施工夜间施工用除尘装置，如图1-5所示，包括有挖掘机1、移动机构2、第二齿条3、安装机构4、外齿圈5和储水桶6，挖掘机1顶部连接有移动机构2，移动机构2顶部上连接有第二齿条3，挖掘机1的顶部连接有安装机构4，安装机构4内连接有储水桶6，储水桶6的外壁中部连接有外齿圈5，外齿圈5与第二齿条3啮合。

实施例2

一种桥梁施工夜间施工用除尘装置，如图1-5所示，包括有挖掘机1、移动机构2、第二齿条3、安装机构4、外齿圈5和储水桶6，挖掘机1顶部连接有移动机构2，移动机构2顶部上连接有第二齿条3，挖掘机1的顶部连接有安装机构4，安装机构4内连接有储水桶6，储水桶6的外壁中部连接有外齿圈5，外齿圈5与第二齿条3啮合。

移动机构2包括有直滑轨201、第一滑块202、移动框203、第一齿条204、电机205和缺齿轮206，挖掘机1的顶部左右两侧连接有直滑轨201，直滑轨201滑动式连接有第一滑块202，第一滑块202之间连接有移动框203，移动框203内壁中部左右两侧连接有第一齿条204，挖掘机1的顶部中间连接有电机205，电机205的输出轴顶端连接有缺齿轮206，缺齿轮206与第一齿条204啮合，移动框203的顶部连接有第二齿条3，第二齿条3位于缺齿轮206正上方。

实施例3

一种桥梁施工夜间施工用除尘装置，如图1-5所示，包括有挖掘机1、移动机构2、第二齿条3、安装机构4、外齿圈5和储水桶6，挖掘机1顶部连接有移动机构2，移动机构2顶部上连接有第二齿条3，挖掘机1的顶部连接有安装机构4，安装机构4内连接有储水桶6，储水桶6的外壁中部连接有外齿圈5，外齿圈5与第二齿条3啮合。

移动机构2包括有直滑轨201、第一滑块202、移动框203、第一齿条204、电机205和缺齿轮206，挖掘机1的顶部左右两侧连接有直滑轨201，直滑轨201滑动式连接有第一滑块202，第一滑块202之间连接有移动框203，移动框203内壁中部左右两侧连接有第一齿条204，挖掘机1的顶部中间连接有电机205，电机205的输出轴顶端连接有缺齿轮206，缺齿轮206与第一齿条204啮合，移动框203的顶部连接有第二齿条3，第二齿条3位于缺齿轮206正上方。

安装机构4包括有环形滑轨401、第二滑块402、圆形转板403、第一连接杆404、喷头405和水泵406，挖掘机1的顶部左右两侧连接有环形滑轨401，储水桶6上连接有第二滑块402，第二滑块402与环形滑轨401滑动式连接，环形滑轨401与第二滑块402配合，储水桶6的左端连接有圆形转板403，圆形转板403左壁上部连接有第一连接杆404，第一连接杆404的左端连接有喷头405，储水桶6的前壁左部连接有水泵406，水泵406的左右两端均连接有软管407，水泵406左边的软管407穿进储水桶6中，水泵406左边的软管407连接有喷头405。

实施例4

一种桥梁施工夜间施工用除尘装置，如图1-5所示，包括有挖掘机1、移动机构2、第二齿条3、安装机构4、外齿圈5和储水桶6，挖掘机1顶部连接有移动机构2，移动机构2顶部上连接有第二齿条3，挖掘机1的顶部连接有安装机构4，安装机构4内连接有储水桶6，储水桶6的外壁中部连接有外齿圈5，外齿圈5与第二齿条3啮合。

移动机构2包括有直滑轨201、第一滑块202、移动框203、第一齿条204、电机205和缺齿轮206，挖掘机1的顶部左右两侧连接有直滑轨201，直滑轨201滑动式连接有第一滑块202，第一滑块202之间连接有移动框203，移动框203内壁中部左右两侧连接有第一齿条204，挖掘机1的顶部中间连接有电机205，电机205的输出轴顶端连接有缺齿轮206，缺齿轮206与第一齿条204啮合，移动框203的顶部连接有第二齿条3，第二齿条3位于缺齿轮206正上方。

安装机构4包括有环形滑轨401、第二滑块402、圆形转板403、第一连接杆404、喷头405和水泵406，挖掘机1的顶部左右两侧连接有环形滑轨401，储水桶6上连接有第二滑块402，第二滑块402与环形滑轨401滑动式连接，环形滑轨401与第二滑块402配合，储水桶6的左端连接有圆形转板403，圆形转板403左壁上部连接有第一连接杆404，第一连接杆404的左端连接有喷头405，储水桶6的前壁左部连接有水泵406，水泵406的左右两端均连接有软管407，水泵406左边的软管407穿进储水桶6中，水泵406左边的软管407连接有喷头405。

还包括有气缸8、第二连接杆9、升降杆10和卡杆11，圆形转板403的左壁下侧连接有气缸8，气缸8的顶部连接有第二连接杆9，第二连接杆9的顶部连接有升降杆10，升降杆10的后壁连接有卡杆11，第一连接杆404的左端与圆形转板403为转动式连接，第一连接杆404上开有一字孔7，卡杆11位于一字孔7内，卡杆11与一字孔7配合。

还包括有固定板12、第二滑轨14、第三滑块15、弹簧16、安装板17和钢丝绳18，圆形转板403的左壁下部连接有第二滑轨14，第二滑轨14滑动式连接有第三滑块15，第三滑块15的底端连接有钢丝绳18，第二滑轨14的左壁下端连接有安装板17，安装板17与第三滑块15之间连接有弹簧16，弹簧16位于钢丝绳18的左侧，挖掘机1顶部左侧连接有固定板12，固定板12的顶部上开有通孔13，钢丝绳18末端穿过通孔13与挖掘机1顶部相连。

工作原理：当挖掘机1工作时，移动机构2带动第二齿条3前后移动，前后移动的第二齿条3带动外齿圈5顺逆时针转动，使得连接在外齿圈5上的储水桶6通过安装机构4来回转动，从而能够做到顺逆时针喷水。这样能够有效减少施工产生的尘土，提高照明灯的清晰度。

因为移动机构2包括有直滑轨201、第一滑块202、移动框203、第一齿条204、电机205和缺齿轮206，挖掘机1的顶部左右两侧连接有直滑轨201，直滑轨201滑动式连接有第一滑块202，第一滑块202之间连接有移动框203，移动框203内壁中部左右两侧连接有第一齿条204，挖掘机1的顶部中间连接有电机205，电机205的输出轴顶端连接有缺齿轮206，缺齿轮206与第一齿条204啮合，移动框203的顶部连接有第二齿条3，第二齿条3位于缺齿轮206正上方。所以开启电机205时，电机205转动带动缺齿轮206顺时针转动，当缺齿轮206有齿部分与移动框203右壁上的第一齿条204啮合时，使移动框203通过第一滑块202在直滑轨201内向前移动，从而使移动框203上的第二齿条3向前移动，当缺齿轮206有齿部分与移动框203左壁上的第一齿条204啮合时，使移动框203通过第一滑块202在直滑轨201内向后移动，从而使移动框203上的第二齿条3向后移动。这样能够使储水桶6顺、逆时针转动，改变喷头405位置加大喷洒面积，快速降低扬尘。

因为安装机构4包括有环形滑轨401、第二滑块402、圆形转板403、第一连接杆404、喷头405和水泵406，挖掘机1的顶部左右两侧连接有环形滑轨401，储水桶6上连接有第二滑块402，第二滑块402与环形滑轨401滑动式连接，环形滑轨401与第二滑块402配合，储水桶6的左端连接有圆形转板403，圆形转板403左壁上部连接有第一连接杆404，第一连接杆404的左端连接有喷头405，储水桶6的前壁左部连接有水泵406，水泵406的左右两端均连接有软管407，水泵406左边的软管407穿进储水桶6中，水泵406左边的软管407连接有喷头405。所以当储水桶6顺逆时针转动时，储水桶6左右两侧上的第二滑块402会在环形滑轨401内滑动，工作人员同时水泵406开始抽水，通过软管407将储水桶6中的水流到喷头405，最后使得储水桶6带动喷头405旋转喷水。这样能够改变喷头405位置均匀喷洒，节约储水桶6的水量。

因为还包括有气缸8、第二连接杆9、升降杆10和卡杆11，圆形转板403的左壁下侧连接有气缸8，气缸8的顶部连接有第二连接杆9，第二连接杆9的顶部连接有升降杆10，升降杆10的后壁连接有卡杆11，第一连接杆404的左端与圆形转板403为转动式连接，第一连接杆404上开有一字孔7，卡杆11位于一字孔7内，卡杆11与一字孔7配合。所以当需要喷头405向上转动时，工作人员启动气缸8伸缩杆上升，气缸8上连接的第二连接杆9将升降杆10向上移动，卡杆11将向上移动，使得第一连接杆404向上转动，从而将喷头405向上移动，所以当需要喷头405向下移动时，启动气缸8伸缩杆缩短，气缸8上连接的第二连接杆9将升降杆10向下移动，卡杆11将向下移动，使得第一连接杆404向下转动，从而将喷头405向下移动。这样能够消除过高且过低的扬尘，提高照明清晰度。

因为还包括有固定板12、第二滑轨14、第三滑块15、弹簧16、安装板17和钢丝绳18，圆形转板403的左壁下部连接有第二滑轨14，第二滑轨14滑动式连接有第三滑块15，第三滑块15的底端连接有钢丝绳18，第二滑轨14的左壁下端连接有安装板17，安装板17与第三滑块15之间连接有弹簧16，弹簧16位于钢丝绳18的左侧，挖掘机1顶部左侧连接有固定板12，固定板12的顶部上开有通孔13，钢丝绳18末端穿过通孔13与挖掘机1顶部相连。所以当储水桶6顺时针旋转时，第三滑块15下的钢丝绳18就会绕在圆形转板403上，钢丝绳18产生收线效果，弹簧16收缩，第三滑块15上连接的第二连接杆9拉动升降杆10下降，从而使连接在第一连接杆404上的喷头405向下喷水，当储水桶6逆时针旋转时，第三滑块15下的钢丝绳18会绕离第二滑轨14上，钢丝绳18产生放线效果，弹簧16复位，第三滑块15向上移动，第三滑块15上连接的第二连接杆9推动升降杆10上升，从而使连接在第一连接杆404上的喷头405向上喷水。这样能够无需电力，就可改变喷头405上下角度，增加喷洒面积，提高降尘效果。

以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
