技术领域

本发明属于建筑清洁用具技术领域，更具体地说，特别涉及用于建筑内天花板的清理装置。

背景技术

在对建筑室内进行清理时，对于天花板的清理是一件操作难度较大的工作，在天花板清理时，一般采用长杆捆绑抹布或扫帚的方式清扫，或者站在梯子等高物上进行清理。

基于上述发现，以往的技术在应用时，灰尘很容易掉落下来，弄脏其他部位，甚至灰尘会进入眼睛引起伤害，对于天花板下面有障碍物时需要对障碍物进行躲避，清理时会出现有些位置清理不到的问题，在对天花板清理时需要长时间举着清扫工具，体力消耗较大，及其不方便。

发明内容

为了解决上述技术问题，本发明提供用于建筑内天花板的清理装置，以解决现有的在振荡筛选时，炉渣与硬性的筛网实时发生碰撞，而炉渣本质过于松软，在实时的发生碰撞过程中，炉渣极易碰撞粉碎呈炉渣屑，导致后续筛选后的炉渣大多是炉渣屑，造成后续可使用的炉渣过少的问题。

本发明用于建筑内天花板的清理装置的目的与功效，由以下具体技术手段所达成：

用于建筑内天花板的清理装置，包括底座、滚轮、伸缩杆、主动槽轮、手柄、绳索、被动槽轮、往复式丝杠、螺母、导轮、横杆、导槽、第一支撑杆、第二支撑杆、横导杆、导杆滑槽、第三支撑杆、第四支撑杆、滑动铆钉、清扫盒底座、清扫盒滑槽、支撑杆滑槽、清扫盒、凸块、集灰齿、清扫毛刷、从动带轮、传动带、主动带轮、主动齿轮、从动齿轮、电机、锂电池、可调槽轮座和紧定螺钉；所述底座底部前后端面均轴性连接有两组所述滚轮；所述底座顶部左侧前后均固定连接有一组所述伸缩杆；前端面的一组所述伸缩杆上通过紧定螺钉紧固连接有一组所述可调槽轮座；所述可调槽轮座前端面上轴性连接有一组所述主动槽轮；两组所述伸缩杆的顶部共同固定连接有一组所述横杆；所述横杆顶部轴性连接有一组所述往复式丝杠；所述往复式丝杠的前端面上同轴固定连接有一组所述被动槽轮；所述被动槽轮与所述主动槽轮的外部共同缠绕有一组所述绳索；所述往复式丝杠滑动连接有一组所述螺母；所述往复式丝杠前端面顶部铰连接有一组所述第二支撑杆；所述螺母顶部铰连接有一组所述第一支撑杆；所述第一支撑杆与所述第二支撑杆在中心位置铰连接在一起；所述第一支撑杆顶部铰连接有一组所述横导杆和一组所述第三支撑杆；所述横导杆左端面顶部轴性连接有一组所述滑动铆钉；所述横导杆通过所述滑动铆钉铰连接有一组所述第四支撑杆；所述滑动铆钉与所述横导杆滑动连接；所述第三支撑杆和所述第四支撑杆在中心位置铰连接在一起；所述第四支撑杆的左端面铰连接有一组所述清扫盒底座；所述第三支撑杆的左端面顶部轴性连接有一组所述滑动铆钉；所述滑动铆钉与所述清扫盒底座为滑动连接；所述清扫盒底座顶部插接有一组所述清扫盒；所述清扫盒顶部两侧朝向内部均设置有一组所述集灰齿；所述清扫盒内侧顶部左右两侧均轴性连接有一组所述清扫毛刷；每组所述清扫毛刷前端面上同轴固定连接有一组所述从动带轮；所述清扫盒前端面内侧轴性连接有两组所述主动带轮；左侧一组所述主动带轮后端面同轴固定连接有一组所述主动齿轮；；所述清扫盒前端面内侧轴性连接有两组所述从动齿轮；所述清扫盒内侧底部固定连接有一组所述电机；所述电机的转轴与所述主动齿轮同轴固定连接；同侧一组所述从动带轮和所述主动带轮外侧共同缠绕有一组所述传动带。

进一步的，所述主动槽轮、所述绳索、所述被动槽轮共同组成绳传动传动机构；

进一步的，所述往复式丝杠与所述螺母共同构成丝杠螺母副；

进一步的，所述螺母的底部设置有一组所述导轮，所述横杆上开设有一组所述导槽，所述导轮与所述导槽滑动配合；

进一步的，所述横导杆上开设有一组所述导杆滑槽，所述滑动铆钉与所述导杆滑槽滑动配合；

进一步的，所述清扫盒底座底部右侧设置有一组所述支撑杆滑槽，所述滑动铆钉与所述支撑杆滑槽滑动配合；

进一步的，所述清扫盒顶部开设有一组所述清扫盒滑槽，所述清扫盒底部前后均设置一组所述凸块，所述凸块与所述清扫盒滑槽滑动配合；

进一步的，所述第一支撑杆、所述第二支撑杆、所述第三支撑杆、所述第四支撑杆长度等长；所述螺母、所述横杆、所述第一支撑杆、所述第二支撑杆、所述横导杆、所述第三支撑杆、所述第四支撑杆、所述滑动铆钉、所述清扫盒底座共同构成四组曲柄滑块机构；

进一步的，所述从动带轮、所述传动带、所述主动带轮共同构成传动皮带传动机构；

进一步的，所述主动齿轮与所述从动齿轮啮合构成齿轮传动机构，且所述主动齿轮与所述从动齿轮的传动比为一。

与现有技术相比，本发明具有如下有益效果：

通过采用可以伸缩的伸缩杆，可以通过调节伸缩杆实现对高度的调整；通过采用滚轮在使用时可以方便移动；通过采用设置由主动槽轮、绳索、被动槽轮共同组成绳传动传动机构，实现了将低位转动传递到高位旋转，方便操作；通过设置可调槽轮座，在调整高度时可以改变固定位置；通过采用往复式丝杠将旋转运动改变为螺母的往复运动，通过采用由螺母、横杆、第一支撑杆、第二支撑杆、横导杆、第三支撑杆、第四支撑杆、滑动铆钉、清扫盒底座共同构成的四组曲柄滑块机构实现了清扫盒底座的左右水平移动，可以加大清理距离，提高清理速度；通过采用插接的清扫盒底座和清扫盒，方便对清扫盒进行拆装，将清扫盒内的灰尘倒掉；通过采用齿比为一的主动齿轮和从动齿轮啮合实现了两组清扫毛刷同时向清理盒内部旋转，方便将灰尘收集；通过设置集灰齿，通过集灰齿与清扫毛刷配合，将清扫毛刷上的灰尘刮下，防止灰尘再次被带出。

通过设置多处可调节结构方便调节和使用，通过采用曲柄滑块机构实现伸缩，提高清扫距离的面积；通过设置同时向清理盒内部旋转的清理毛刷清洁效果好。

附图说明

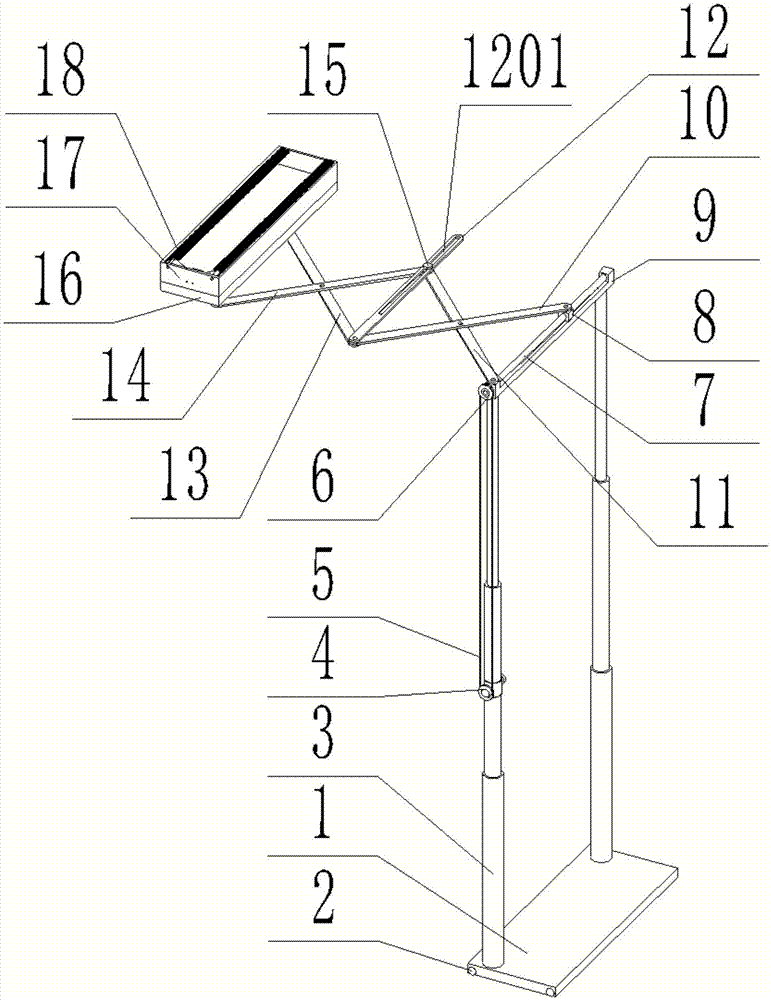

图1是本发明的轴侧结构示意图。

图2是本发明的绳传动机构轴侧结构示意图。

图3是本发明的可调槽轮座的剖视结构示意图。

图4是本发明的螺母轴侧结构示意图。

图5是本发明的支撑杆伸缩机构全剖结构示意图。

图6是本发明的清扫盒轴侧结构示意图。

图7是本发明的清扫盒传动机构轴侧结构示意图。

图8是本发明的清扫盒传动机构俯视剖视结构示意图。

图中，部件名称与附图编号的对应关系为：

1-底座，2-滚轮，3-伸缩杆，4-主动槽轮，0401-手柄，5-绳索，6-被动槽轮，7-往复式丝杠，8-螺母，0801-导轮，9-横杆，0901-导槽，10-第一支撑杆，11-第二支撑杆，12-横导杆，1201-导杆滑槽，13-第三支撑杆，14-第四支撑杆，15-滑动铆钉，16-清扫盒底座，1601-清扫盒滑槽，1602-支撑杆滑槽，17-清扫盒1701-凸块，1702-集灰齿，18-清扫毛刷，19-从动带轮，20-传动带，21-主动带轮，22-主动齿轮，23-从动齿轮，24-电机，25-锂电池，26-可调槽轮座，2601-紧定螺钉。

具体实施方式

下面结合附图和实施例对本发明的实施方式作进一步详细描述。以下实施例用于说明本发明，但不能用来限制本发明的范围。

在本发明的描述中，除非另有说明，“多个”的含义是两个或两个以上；术语“上”、“下”、“左”、“右”、“内”、“外”、“前端”、“后端”、“头部”、“尾部”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”、“第三”等仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。

实施例：

如附图1至附图8所示：

本发明提供用于建筑内天花板的清理装置，包括有：底座1、滚轮2、伸缩杆3、主动槽轮4、手柄0401、绳索5、被动槽轮6、往复式丝杠7、螺母8、导轮0801、横杆9、导槽0901、第一支撑杆10、第二支撑杆11、横导杆12、导杆滑槽1201、第三支撑杆13、第四支撑杆14、滑动铆钉15、清扫盒底座16、清扫盒滑槽1601、支撑杆滑槽1602、清扫盒17、凸块1701、集灰齿1702、清扫毛刷18、从动带轮19、传动带20、主动带轮21、主动齿轮22、从动齿轮23、电机24、锂电池25、可调槽轮座26和紧定螺钉2601；底座1底部前后端面均轴性连接有两组滚轮2；底座1顶部左侧前后均固定连接有一组伸缩杆3；前端面的一组伸缩杆3上通过紧定螺钉2601紧固连接有一组可调槽轮座26；可调槽轮座26前端面上轴性连接有一组主动槽轮4；两组伸缩杆3的顶部共同固定连接有一组横杆9；横杆9顶部轴性连接有一组往复式丝杠7；往复式丝杠7的前端面上同轴固定连接有一组被动槽轮6；被动槽轮6与主动槽轮4的外部共同缠绕有一组绳索5；往复式丝杠7滑动连接有一组螺母8；往复式丝杠7前端面顶部铰连接有一组第二支撑杆11；螺母8顶部铰连接有一组第一支撑杆10；第一支撑杆10与第二支撑杆11在中心位置铰连接在一起；第一支撑杆10顶部铰连接有一组横导杆12和一组第三支撑杆13；横导杆12左端面顶部轴性连接有一组滑动铆钉15；横导杆12通过滑动铆钉15铰连接有一组第四支撑杆14；滑动铆钉15与横导杆12滑动连接；第三支撑杆13和第四支撑杆14在中心位置铰连接在一起；第四支撑杆14的左端面铰连接有一组清扫盒底座16；第三支撑杆13的左端面顶部轴性连接有一组滑动铆钉15；滑动铆钉15与清扫盒底座16为滑动连接；清扫盒底座16顶部插接有一组清扫盒17；清扫盒17顶部两侧朝向内部均设置有一组集灰齿1702；清扫盒17内侧顶部左右两侧均轴性连接有一组清扫毛刷18；每组清扫毛刷18前端面上同轴固定连接有一组从动带轮19；清扫盒17前端面内侧轴性连接有两组主动带轮21；左侧一组主动带轮21后端面同轴固定连接有一组主动齿轮22；19；清扫盒17前端面内侧轴性连接有两组从动齿轮23；清扫盒17内侧底部固定连接有一组电机24；电机24的转轴与主动齿轮22同轴固定连接；同侧一组从动带轮19和主动带轮21外侧共同缠绕有一组传动带20。

其中，主动槽轮4、绳索5、被动槽轮6共同组成绳传动传动机构。

其中，往复式丝杠7与螺母8共同构成丝杠螺母副。

其中，螺母8的底部设置有一组导轮0801，横杆9上开设有一组导槽0901，导轮0801与导槽0901滑动配合。

其中，横导杆12上开设有一组导杆滑槽1201，滑动铆钉15与导杆滑槽1201滑动配合。

其中，清扫盒底座16底部右侧设置有一组支撑杆滑槽1602，滑动铆钉15与支撑杆滑槽1602滑动配合。

其中，第一支撑杆10、第二支撑杆11、第三支撑杆13、第四支撑杆14长度等长；螺母8、横杆9、第一支撑杆10、第二支撑杆11、横导杆12、第三支撑杆13、第四支撑杆14、滑动铆钉15、清扫盒底座16共同构成四组曲柄滑块机构。

其中，清扫盒顶部开设有一组清扫盒滑槽1601，清扫盒17底部前后均设置一组凸块1701，凸块1701与清扫盒滑槽1601滑动配合。

其中，从动带轮19、传动带20、主动带轮21共同构成传动皮带传动机构。

其中，主动齿轮22与从动齿轮23啮合构成齿轮传动机构，且主动齿轮22与从动齿轮23的传动比为一。

使用时：接通电机电源，将清扫盒17插接在清扫盒底座16上，站立在底座1上，调节伸缩杆3的长度使清扫毛刷18刚好接触到天花板，调整可调槽轮座26使绳索5预紧并拧紧紧定螺钉2601，摇动手柄0401，主动槽轮4转动，主动槽轮4通过绳传动机构带动被动槽轮6转动，被动槽轮6带动往复式丝杠7转动，通过丝杠螺母副带动下螺母8左前后往复运动，通过曲柄滑块机构带动清扫盒底座16和清扫盒17左右平移；同时电机转动带动与其相连的主动带轮21、主动齿轮22转动，主动齿轮22通过齿轮啮合作用带动从动齿轮23反向转动，主动齿轮22和从动齿轮23带动与主动齿轮22和从动齿轮23相连的主动带轮21转动，主动带轮21通过传动带传动机构带动从动带轮19转动，从动带轮19带动与从动带轮19固定连接的清扫毛刷18转动，清扫毛刷18对天花板的灰尘进行清扫，同时清扫毛刷18转过集灰齿1702时，集灰齿1702将清扫毛刷18的灰尘刮下并储存在清扫盒17内，操作简单，通过清扫盒底座16和清扫盒17的左右伸缩可以清扫难以清扫的位置。

本发明的实施例是为了示例和描述起见而给出的，而并不是无遗漏的或者将本发明限于所公开的形式。很多修改和变化对于本领域的普通技术人员而言是显而易见的。选择和描述实施例是为了更好说明本发明的原理和实际应用，并且使本领域的普通技术人员能够理解本发明从而设计适于特定用途的带有各种修改的各种实施例。
