技术领域

本发明涉及去除沿海江河沉积泥沙的技术领域，具体为一种去除沿海江河沉积泥沙的装置及方法。

背景技术

沿海江河大都存在河道回淤问题，沿海江河口附近海域海水泥沙含量较大，潮水将大量泥沙带入江河河道，涨潮历时短，流速快，含沙量大，在涨平时泥沙沉淀，粘贴在河床上，而落潮历时长、流速慢、难以克服沉淀泥沙的粘滞力，落潮带回海中的泥沙要小于涨潮带入江河的泥沙量，特别是枯水季节，沿海江河上游来水量较少，水动力更弱，泥沙沉积较多，淤积问题不能解决，而目前的方法大多利用疏导法去除沿海江河的沉积泥沙方法，例如申请号为CN201510028824.4的一种去除沿海江河沉积泥沙的装置及方法，包括在江河上运行的疏导装置，动力装置和控制装置，其中动力装置提供动力，控制装置控制疏导装置的运行方向和路径，疏导装置在江河落潮时，在河江河河床的沉积泥沙上运行，搅动着江河河床上的沉积泥沙，泥沙翻滚起来，泥沙混入落潮的水流中，落潮的水动力带着泥沙随落潮而去，流入大海，去除了江河河床上的沉积泥沙，运用疏导装置和落潮的水动力去除沿海江河沉积泥沙的方法称为疏导法去除沿海江河的沉积泥沙方法，而这种方法从根本上并不能解决泥沙沉积的问题，使泥沙流入大海时间久了，会造成大海里泥沙沉积的现象，而且疏导法操作困难，耗费大量的人力物力，因此，我们提出一种去除沿海江河沉积泥沙的装置及方法。

发明内容

本发明的目的在于提供一种去除沿海江河沉积泥沙的装置及方法，以解决上述背景技术中提出的沉积泥沙去除困难的问题。

为实现上述目的，本发明提供如下技术方案：一种去除沿海江河沉积泥沙的装置，包括粉碎箱，所述粉碎箱的右侧安装电机一，所述电机一的输出端安装转轴，且转轴的另一端延伸至粉碎箱的内腔中，所述转轴的外壁均匀安装粉碎刀片，所述粉碎箱的底部右侧开设有粉碎箱出口，所述粉碎箱的左侧安装泥沙运输管，且泥沙运输管上设有泥沙泵，所述泥沙运输管远离粉碎箱的一端安装伸缩管，所述伸缩管的底部安装泥沙吸管，所述泥沙吸管的另一端安装泥沙罩，所述泥沙罩的底部安装支撑架，且支撑架的底部与泥沙的表面保持一致，所述粉碎箱的底部安装搅拌箱，所述搅拌箱的内腔中竖向设置有竖向搅拌轴，所述竖向搅拌轴的右侧设置有横向搅拌轴，且竖向搅拌轴和横向搅拌轴上均安装有搅拌叶，所述搅拌箱的底部左侧设有搅拌箱出口，所述搅拌箱的底部安装过滤箱，所述过滤箱的内腔中安装过滤板，所述过滤箱的左侧底部通过导管安装水泵，所述水泵的出水口安装排水管，且排水管另一端延伸至船体的右侧外壁，所述过滤板的右侧安装运输器，所述运输器的顶部安装电机二，所述电机二的输出端安装运输轴，且运输轴的另一端延伸至运输器的内腔中，所述运输轴的外壁安装运输叶轮，所述运输器的右侧底部开设有泥沙进口，且泥沙进口与过滤板的表面齐平，所述运输器的右侧顶部外壁开设有泥沙出口，所述运输器的右侧安装泥沙收集箱，所述泥沙收集箱的顶部左侧设有收集口，且收集口位于泥沙出口的正下方。

优选的，所述伸缩管包括凸皱折和凹皱折，所述凸皱折和凹皱折相互间隔排列设置在伸缩管的表面，且凸皱折和凹皱折上设有补强环，所述伸缩管的顶部和底部分别开设有泥沙出孔和泥沙入孔，所述伸缩管的左右两侧均安装弹簧片，且两组弹簧片的一端固定在伸缩管的顶部，另一端固定在伸缩管的底部。

优选的，所述搅拌叶为菱形搅拌叶，且搅拌叶上均匀开设有通孔。

优选的，所述过滤板倾斜设置在过滤箱的内腔中，且倾斜角为45°至60°之间。

优选的，所述泥沙罩的底部安装有叶轮，且叶轮为螺旋形叶轮。

优选的，所述竖向搅拌轴和横向搅拌轴的顶部均安装电机的输出端，且电机为伺服电机。

优选的，一种去除沿海江河沉积泥沙的方法包括如下步骤：

S1：利用伸缩管调节泥沙吸管的深度，把支撑架放置在与泥沙齐平的水平面上，启动泥沙泵，利用叶轮的旋转，沉积成块的泥沙和石头等杂质形成水流，一同通过泥沙运输管被吸入粉碎箱内；

S2：启动电机一，进入粉碎箱内成块的泥沙等杂质，被安装在转轴上的粉碎刀片粉碎，接着粉碎的泥沙从粉碎箱出口进入到搅拌箱内，通过安装在竖向搅拌轴和横向搅拌轴上的搅拌叶，使粉碎不完全的成块泥沙，充分的搅拌粉碎，接着通过搅拌箱出口流入过滤箱内；

S3：进入到过滤箱内的泥沙在倾斜放置的过滤板上过滤掉水分，剩下的泥沙流入到过滤板的右侧进入运输器上的泥沙进口内；

S4：启动电机二，把不含水分的泥沙在运输叶轮上运输到船体顶部右侧的泥沙收集箱内，可再次利用这些清理出来的泥沙。

与现有技术相比，本发明的有益效果是：

1、通过伸缩管的设置，可以吸收各个深度的泥沙，从而进行清理，同时伸缩管本体上设置导正用的弹簧片，使得该伸缩管本体进行伸缩往复运动时，可沿该伸缩管本体的轴心方向移动，以避免其歪斜，增加实用性。

2、通过粉碎箱和搅拌箱的设置，使沉积成块的泥沙和石子被粉碎，使从沿海江河内清除出来的泥沙经过过滤板过滤，再经过收集箱收集起来，可以再次被利用，节约成本。

3、本发明结构简单，使用方便，可快速的把沉积沿海江河沉底部的泥沙去除，防止沉积泥沙过多造成洪水，相对于疏导法来说，更具有实用性，且节约人力物力。

附图说明

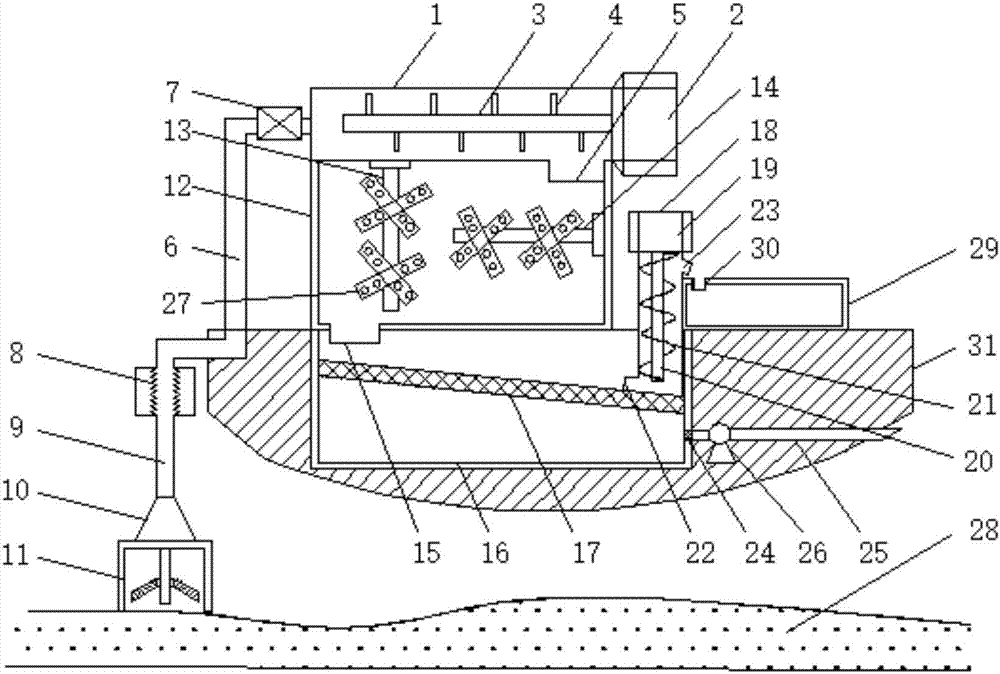

图1为本发明结构示意图；

图2为本发明伸缩管结构示意图。

图中：1粉碎箱、2电机一、3转轴、4粉碎刀片、5粉碎箱出口、6泥沙运输管、7泥沙泵、8伸缩管、81凸皱折、82凹皱折、83泥沙出孔、84泥沙入孔、85弹簧片、86补强环、9泥沙吸管、10泥沙罩、11支撑架、12搅拌箱、13竖向搅拌轴、14横向搅拌轴、15搅拌箱出口、16过滤箱、17过滤板、18运输器、19电机二、20运输轴、21运输叶轮、22泥沙进口、23泥沙出口、24导管、25排水管、26水泵、27搅拌叶、28泥沙、29泥沙收集箱、30收集口、31船体。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-2，本发明提供一种技术方案：一种去除沿海江河沉积泥沙的装置，包括粉碎箱1，粉碎箱1的右侧安装电机一2，为粉碎提供动力，电机一2的输出端安装转轴3，且转轴3的另一端延伸至粉碎箱1的内腔中，转轴3的外壁均匀安装粉碎刀片4，粉碎箱1的底部右侧开设有粉碎箱出口5，粉碎箱1的左侧安装泥沙运输管6，且泥沙运输管6上设有泥沙泵7，为吸取水底的泥沙28提供动力源，泥沙运输管6远离粉碎箱1的一端安装伸缩管8，可以吸收各个深度的泥沙28，伸缩管8的底部安装泥沙吸管9，泥沙吸管9的另一端安装泥沙罩10，泥沙罩10的底部安装有叶轮，且叶轮为螺旋形叶轮，使成块的泥沙28打碎随水流进入粉碎箱1内，泥沙罩10的底部安装支撑架11，且支撑架11的底部与泥沙28的表面保持一致，防止泥沙28堵塞泥沙吸管9，粉碎箱1的底部安装搅拌箱12，搅拌箱12的内腔中竖向设置有竖向搅拌轴13，竖向搅拌轴13的右侧设置有横向搅拌轴14，且竖向搅拌轴13和横向搅拌轴14上均安装有搅拌叶27，使搅拌的更加均匀，竖向搅拌轴13和横向搅拌轴14的顶部均安装电机的输出端，且电机为伺服电机，为搅拌提供动力，搅拌箱12的底部左侧设有搅拌箱出口15，搅拌箱12的底部安装过滤箱16，过滤箱16的内腔中安装过滤板17，过滤箱16的左侧底部通过导管24安装水泵26，水泵26的出水口安装排水管25，且排水管25另一端延伸至船体31的右侧外壁，过滤板17的右侧安装运输器18，运输器18的顶部安装电机二19，电机二19的输出端安装运输轴20，且运输轴20的另一端延伸至运输器18的内腔中，运输轴20的外壁安装运输叶轮21，运输器18的右侧底部开设有泥沙进口22，且泥沙进口22与过滤板17的表面齐平，运输器18的右侧顶部外壁开设有泥沙出口23，运输器18的右侧安装泥沙收集箱29，泥沙收集箱29的顶部左侧设有收集口30，且收集口30位于泥沙出口23的正下方。

其中，伸缩管8包括凸皱折81和凹皱折82，凸皱折81和凹皱折82相互间隔排列设置在伸缩管8的表面，且凸皱折81和凹皱折82上设有补强环86，伸缩管8的顶部和底部分别开设有泥沙出孔83和泥沙入孔84，伸缩管8的左右两侧均安装弹簧片85，且两组弹簧片85的一端固定在伸缩管7的顶部，另一端固定在伸缩管7的底部，有效的利用伸缩管8上设置导正用的弹簧片85，使得该伸缩管8进行伸缩往复运动时，可沿该伸缩管8的轴心方向移动，以避免其歪斜，同时补强环86的设置，可限制该伸缩管8的膨胀率，避免其因内压过大，造成过度膨胀而损坏；

搅拌叶27为菱形搅拌叶，且搅拌叶27上均匀开设有通孔，有利于搅拌的更均匀，通孔的设置减少搅拌的重量，防止泥沙28堆积过多，对搅拌叶27造成损坏，同时也防止物料粘结在搅拌叶27上；

过滤板17倾斜设置在过滤箱16的内腔中，且倾斜角为45°至60°之间，通过过滤板17可有效的过滤掉水分，且倾斜角为45°至60°之间，能最大范围的使泥沙28在过滤板17进入到运输器18上的泥沙进口22内；

一种去除沿海江河沉积泥沙的方法包括如下步骤：

S1：利用伸缩管8调节泥沙吸管9的深度，把支撑架11放置在与泥沙28齐平的水平面上，启动泥沙泵7，利用叶轮的旋转，沉积成块的泥沙28和石头等杂质形成水流，一同通过泥沙运输管6被吸入粉碎箱1内；

S2：启动电机一2，进入粉碎箱1内成块的泥沙28等杂质，被安装在转轴3上的粉碎刀片4粉碎，接着粉碎的泥沙28从粉碎箱出口5进入到搅拌箱12内，通过安装在竖向搅拌轴13和横向搅拌轴14上的搅拌叶27，使粉碎不完全的成块泥沙28，充分的搅拌粉碎，接着通过搅拌箱出口15流入过滤箱16内；

S3：进入到过滤箱16内的泥沙28在倾斜放置的过滤板17上过滤掉水分，剩下的泥沙28流入到过滤板17的右侧进入运输器18上的泥沙进口22内；

S4：启动电机二19，把不含水分的泥沙28在运输叶轮21上运输到船体31顶部右侧的泥沙收集箱29内，可再次利用这些清理出来的泥沙28。
