技术领域

本发明涉及建筑材料清理技术领域，具体为一种建筑用水泥桶清理手动高效装置。

背景技术

水泥作为一种常用的建筑材料，是一种粉状水硬性无机胶凝材料，其加水搅拌后成浆体，能在空气中硬化或者在水中硬化，并能把砂、石等材料牢固地胶结在一起。

在水泥的使用过程中，需要用到水泥桶对其进行运输，而在长时间运输后，水泥桶上容易粘黏附着上一层厚厚的水泥，为了保证水泥桶的运输容量，则需要适时地对水泥桶进行清理，目前，对水泥桶的清理大都为人工借助工具完成，这样费时费力，且效率较低，同时也存在有一些专门用于水泥桶清理的装置，但这类装置普遍未利用水泥桶的弹性以加强对水泥桶的清理效果，且现有装置大都需要驱动装置，不能做到较为方便快捷地对水泥桶进行清理。

发明内容

(一)解决的技术问题

针对现有技术的不足，本发明提供了一种建筑用水泥桶清理手动高效装置，具备可对水泥桶进行清理，且可使水泥桶反复形变以加强清理效果的优点，解决了现有装置不能对水泥桶进行清理，且不能使水泥桶反复形变以加强清理效果的问题。

(二)技术方案

为实现上述可对水泥桶进行清理，且可使水泥桶反复形变以加强清理效果的目的，本发明提供如下技术方案：一种建筑用水泥桶清理手动高效装置，包括壳体，所述壳体中固定连接有固定板，固定板中设置有水槽，水槽中装有水，固定板中通过第一弹簧固定连接有固定块，固定块之间设置有水泥桶，水泥桶的外部设置有多组连杆，连杆两两之间通过铰柱相铰接，铰柱的下端固定连接有固定杆，前部固定杆的下端固定连接有前螺块，后部固定杆的下端固定连接有后螺块，前螺块与后螺块均设置在转轴上，转轴的前端固定连接有转盘，转盘上固定连接有转杆，转轴的后部固定连接有绕线轮，绕线轮上缠绕有绳线，壳体的顶部固定连接有安装块，安装块中固定连接有固定柱，固定柱上固定连接有定滑轮，绳线的一端绕过定滑轮固定连接有第一磁块，第一磁块的下方设置有第二磁块，第二磁块的下侧固定连接有第二弹簧，第二弹簧的下端固定连接敲击块。

优选的，所述固定块和第一弹簧均设置有多组，且关于水泥桶的中心对称，能更好地对水泥桶进行固定。

优选的，所述转轴上设置有与前螺块和后螺块相对应的螺纹，且不同部位的螺纹方向相反，可使转轴转动时带动前螺块和后螺块进行相向运动或反向运动，进而使连杆对水泥桶进行夹持使其形变。

优选的，所述转杆上设置有防滑条纹。

优选的，所述安装块中分别设置有与第一磁块和第二磁块相对应的孔槽，利于第一磁块和第二磁块的设置以及运动。

优选的，所述第一磁块下部的磁极与第二磁块上部的磁极相反，可使第一磁块牵引第二磁块进行运动。

(三)有益效果

与现有技术相比，本发明提供了一种建筑用水泥桶清理手动高效装置，具备以下有益效果：

1、该建筑用水泥桶清理手动高效装置，通过设置有转轴，且在转轴的后部固定连接有绕线轮，则当转轴旋转进而带动绕线轮进行绕线时，且当转轴为正反转交替进行时，第一磁块会先向下运动吸引住第二磁块，然后带动第二磁块一起向上运动，当第二磁块被安装块挡住后，第一磁块继续上移，则第二磁块脱离第一磁块掉下，则敲击块落下对下方的水泥桶进行敲击，且由于第二弹簧的作用，敲击块会在一定时间内对水泥桶进行反复敲击。

2、该建筑用水泥桶清理手动高效装置，通过在转轴上设置有前螺块和后螺块，则当转轴进行正反转时，会带动前螺块和后螺块进行相向运动或反向运动，则上方的连杆会轮流地对水泥桶的前后侧壁以及左右侧壁进行挤压使其变形，与敲击块对水泥桶的敲击相组合，则会更加有利于水泥桶中附着的水泥的落下，且通过在固定板中设置有水槽，则当对水泥桶进行固定时，水泥桶的下部内会存在一定量的水，而水对水泥桶的作用可防止连杆对水泥桶进行挤压时水泥桶由于形变而弹出固定板，且水还可对水泥桶的内部进行冲刷，以加强清理效果。

附图说明

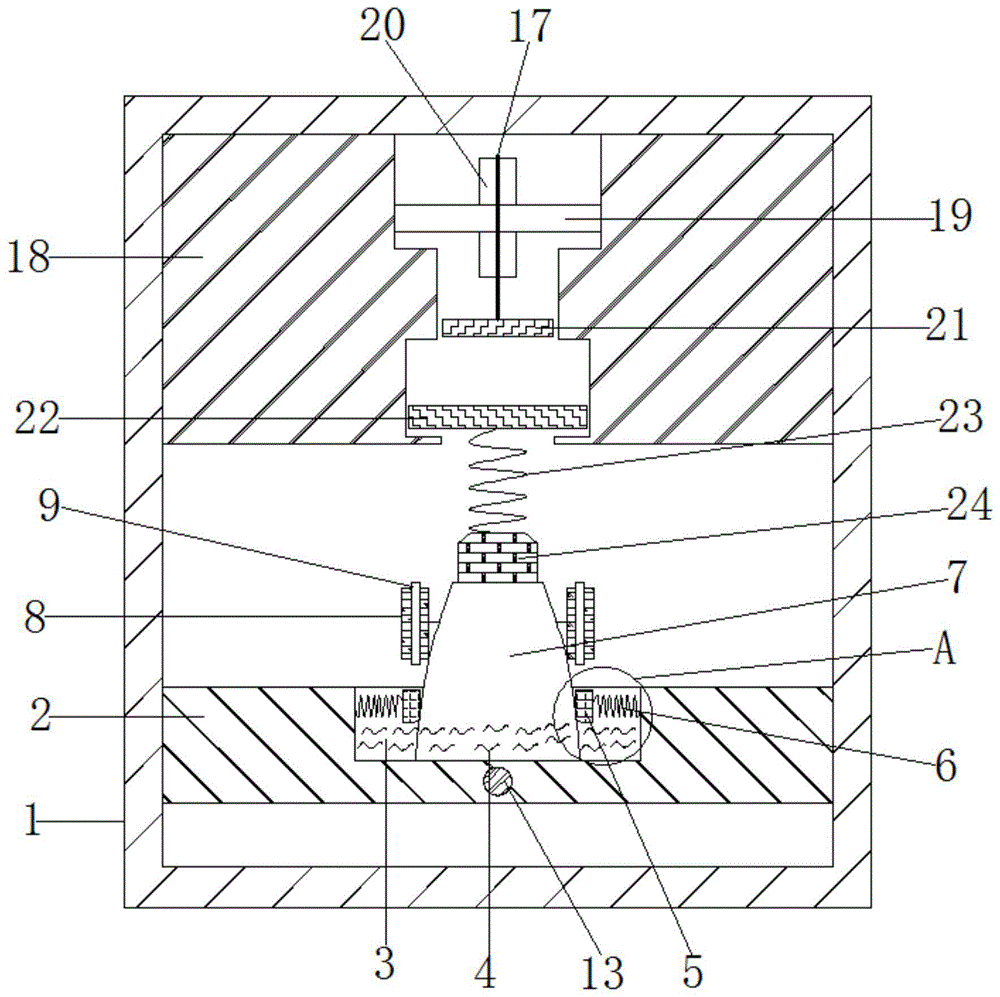

图1为本发明正面剖视图；

图2为本发明中连杆与水泥桶相对位置的俯视示意图；

图3为本发明图1中A处的局部放大示意图；

图4为本发明中壳体内部分结构的左视剖视图；

图5为本发明中固定块与水泥桶连接的俯视剖视图。

图中：1-壳体、2-固定板、3-水槽、4-水、5-固定块、6-第一弹簧、7-水泥桶、8-连杆、9-铰柱、10-固定杆、11-前螺块、12-后螺块、13-转轴、14-转盘、15-转杆、16-绕线轮、17-绳线、18-安装块、19-固定柱、20-定滑轮、21-第一磁块、22-第二磁块、23-第二弹簧、24-敲击块。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-5，一种建筑用水泥桶清理手动高效装置，包括壳体1，壳体1中固定连接有固定板2，固定板2中设置有水槽3，水槽3中装有水4，固定板2中通过第一弹簧6固定连接有固定块5，固定块5之间设置有水泥桶7，固定块5和第一弹簧6均设置有多组，且关于水泥桶7的中心对称，能更好地对水泥桶7进行固定，水泥桶7的外部设置有多组连杆8，连杆8两两之间通过铰柱9相铰接，铰柱9的下端固定连接有固定杆10，前部固定杆10的下端固定连接有前螺块11，后部固定杆10的下端固定连接有后螺块12，前螺块11与后螺块12均设置在转轴13上，转轴13上设置有与前螺块11和后螺块12相对应的螺纹，且不同部位的螺纹方向相反，可使转轴13转动时带动前螺块11和后螺块12进行相向运动或反向运动，进而使连杆8对水泥桶7进行夹持使其形变，转轴13的前端固定连接有转盘14，转盘14上固定连接有转杆15，转杆15上设置有防滑条纹，转轴13的后部固定连接有绕线轮16，绕线轮16上缠绕有绳线17，壳体1的顶部固定连接有安装块18，安装块18中固定连接有固定柱19，固定柱19上固定连接有定滑轮20，绳线17的一端绕过定滑轮20固定连接有第一磁块21，第一磁块21的下方设置有第二磁块22，安装块18中分别设置有与第一磁块21和第二磁块22相对应的孔槽，且第一磁块21下部的磁极与第二磁块22上部的磁极相反，可使第一磁块21牵引第二磁块22进行运动，第二磁块22的下侧固定连接有第二弹簧23，第二弹簧23的下端固定连接敲击块24。

工作原理：将水泥桶7放上固定板，然后用固定块5对其进行定位固定，转动转杆15，则转轴13旋转，因转轴13上设置有前螺块11和后螺块12，则当转轴13进行正反转时，会带动前螺块11和后螺块12进行相向运动或反向运动，则上方的连杆8会轮流地对水泥桶7的前后侧壁以及左右侧壁进行挤压使其变形，而转轴13的后部固定连接有绕线轮16，则当转轴13旋转进而带动绕线轮16进行绕线时，且转轴13为正反转交替进行时，第一磁块21会先向下运动吸引住第二磁块22，然后带动第二磁块22一起向上运动，当第二磁块22被安装块18挡住后，第一磁块21继续上移，则第二磁块22脱离第一磁块21掉下，则敲击块24落下对下方的水泥桶7进行敲击，且由于第二弹簧23的作用，敲击块24会在一定时间内对水泥桶7进行反复敲击。而连杆使水泥桶7变形与敲击块24对水泥桶7的敲击相组合，则会更加有利于水泥桶7中附着的水泥的落下，且通过在固定板2中设置有水槽3，则当对水泥桶7进行固定时，水泥桶7的下部内会存在一定量的水4，而水对4水泥桶7的作用可防止连杆8对水泥桶7进行挤压时水泥桶7由于形变而弹出固定板2，且水4还可对水泥桶7的内部进行冲刷，以加强清理效果。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
