技术领域

本发明涉及建筑材料清理技术领域，具体为一种建筑用水泥桶高效清理装置。

背景技术

水泥作为一种常用的建筑材料，是一种粉状水硬性无机胶凝材料，其加水搅拌后成浆体，能在空气中硬化或者在水中硬化，并能把砂、石等材料牢固地胶结在一起。

在水泥的使用过程中，需要用到水泥桶对其进行运输，而在长时间运输后，水泥桶上容易粘黏附着上一层厚厚的水泥，为了保证水泥桶的运输容量，则需要适时地对水泥桶进行清理，目前，对水泥桶的清理大都为人工完成，这样费时费力，且效率较低，同时也存在有一些专门用于水泥桶清理的装置，但这类装置普遍只是借助橡胶锤对水泥桶进行敲击，使附着的水泥落下，但这样并不能做到高效率且全面的清理，考虑到水泥桶大都具有很好的弹性，则当敲击时能不断使水泥桶受挤压而变形，则会更有利于附着的水泥掉下，以达到更好的清理效果。

发明内容

(一)解决的技术问题

针对现有技术的不足，本发明提供了一种建筑用水泥桶高效清理装置，具备可对水泥桶进行敲击，且可使水泥桶形变以利于清理的优点，解决了现有装置不能对水泥桶进行敲击，且不能使水泥桶形变以利于清理的问题。

(二)技术方案

为实现上述可对水泥桶进行敲击，且可使水泥桶形变以利于清理的目的，本发明提供如下技术方案：一种建筑用水泥桶高效清理装置，包括壳体，所述壳体的下部固定连接有固定板，固定板中固定连接有固定块，固定块上铰接有活动板，活动板的一端固定连接有撑块，活动板与固定块之间固定连接有第一弹簧，活动板与固定块的中部通过连杆相连接，连杆的上端固定连接有转块，连杆的下端固定连接有挡块，水泥桶设置于撑块与固定板之间，水泥桶的上方设置有压板，压板与固定板之间固定连接有第二弹簧，压板的上方设置有第二凸轮，第二凸轮固定连接在第二转轴上，第二转轴的后部固定连接有第二带轮，第二带轮通过皮带与第一带轮相连接，第一带轮固定连接在第一转轴上，第一转轴上固定连接有第一凸轮，壳体的顶部固定连接有固定架，固定架上铰接有支板，支板的左端固定连接有橡胶锤。

优选的，所述第一转轴由电机驱动，可实现装置的自动化运行。

优选的，所述固定板中设置有水泥桶相对应的槽，槽中设置有落料孔，利于对水泥桶进行定位固定以及利于附着的水泥进行落料收集。

优选的，所述固定块中设置有与挡块相对应的直槽，可通过直槽对挡块的限制来使撑块对水泥桶进行限位。

优选的，所述压板中设置有关于水泥桶中心对称的孔，可使压板下移时带动水泥桶变形。

优选的，所述第二凸轮设置有两组，且关于压板的中心线成轴对称，利于第二凸轮压动压板使其对水泥桶均衡挤压。

(三)有益效果

与现有技术相比，本发明提供了一种建筑用水泥桶高效清理装置，具备以下有益效果：

1、该建筑用水泥桶高效清理装置，通过固定板，且在固定板上设置有与水泥桶相对应的槽，则可对水泥桶进行定位固定，并设置有撑块来对水泥桶的内壁进行挤压，以更好的水泥桶进行固定，通过设置有第一转轴，则当第一转轴旋转而带动其上的第一凸轮旋转时，第一凸轮会对下方的支板作用，进而使支板左部的橡胶锤扬起落下，即可对下方的水泥桶进行敲击。

2、该建筑用水泥桶高效清理装置，通过在第一转轴上设置有第一带轮，并通过第二带轮和皮带来将运动传递给第二转轴，则第二转轴旋转，而第二转轴上设置有两组第二凸轮，则第二凸轮旋转时又会带动下方的压板下移，进而对水泥桶的侧壁进行挤压，来辅助橡胶锤对水泥桶的敲击以使内里附着的水泥能更好地落下。

附图说明

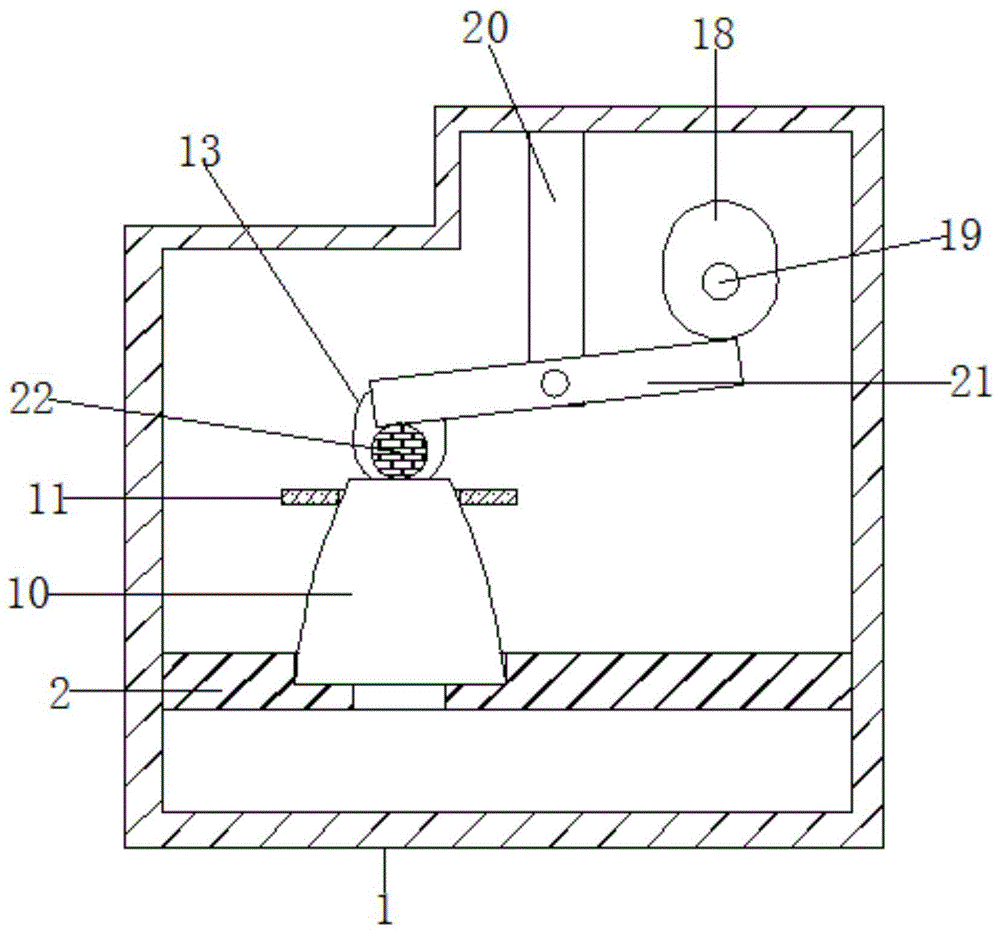

图1为本发明正面剖视图；

图2为本发明部分结构的左视剖视图；

图3为本发明图2中A处的局部放大图；

图4为本发明中压板与水泥桶连接的俯视示意图；

图5为本发明中固定板与活动板连接的左视剖视图；

图6为本发明中第一转轴与第二转轴相对位置示意图。

图中：1-壳体、2-固定板、3-固定块、4-活动板、5-撑块、6-第一弹簧、7-连杆、8-转块、9-挡块、10-水泥桶、11-压板、12-第二弹簧、13-第二凸轮、14-第二转轴、15-第二带轮、16-皮带、17-第一带轮、18-第一凸轮、19-第一转轴、20-固定架、21-支板、22-橡胶锤。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-6，一种建筑用水泥桶高效清理装置，包括壳体1，壳体1的下部固定连接有固定板2，固定板2中固定连接有固定块3，固定块3上铰接有活动板4，活动板4的一端固定连接有撑块5，活动板4与固定块3之间固定连接有第一弹簧6，活动板4与固定块3的中部通过连杆7相连接，连杆7的上端固定连接有转块8，连杆7的下端固定连接有挡块9，而固定块3中设置有与挡块9相对应的直槽，可通过直槽对挡块9的限制来使撑块5对水泥桶10进行限位，水泥桶10设置于撑块5与固定板2之间，其中，固定板2中设置有水泥桶10相对应的槽，槽中设置有落料孔，可利于对水泥桶10进行定位固定以及利于对附着的水泥进行落料收集，水泥桶10的上方设置有压板11，压板11与固定板2之间固定连接有第二弹簧12，第二弹簧12可使压板11自动回位，防止压板11与水泥桶10相卡，压板11中设置有关于水泥桶10中心对称的孔，可使压板11下移时带动水泥桶10变形，压板11的上方设置有第二凸轮13，第二凸轮13固定连接在第二转轴14上，第二凸轮13设置有两组，且关于压板11的中心线成轴对称，可利于第二凸轮13压动压板11使其对水泥桶10均衡挤压，第二转轴14的后部固定连接有第二带轮15，第二带轮15通过皮带16与第一带轮17相连接，第一带轮17固定连接在第一转轴19上，第一转轴19由电机驱动，可实现装置的自动化运行，第一转轴19上固定连接有第一凸轮18，壳体1的顶部固定连接有固定架20，固定架20上铰接有支板21，支板21的左端固定连接有橡胶锤22。

工作原理：将待清理的水泥桶10放入固定板2上的槽中，然后将连杆7下端的挡块9穿进固定块3的下端，进而使撑块5挤压水泥桶10内壁，完成对水泥桶10的定位固定，然后启动电机，第一转轴19旋转，当第一转轴19旋转带动其上的第一凸轮18旋转时，第一凸轮18会对下方的支板21作用，进而使支板21左部的橡胶锤22扬起落下，即可对下方的水泥桶10进行敲击，且通过在第一转轴19上设置有第一带轮17，并通过第二带轮15和皮带16来将运动传递给第二转轴14，则第二转轴14旋转，而第二转轴14上设置有两组第二凸轮13，则第二凸轮13旋转时又会带动下方的压板11下移，进而对水泥桶10的侧壁进行挤压，来辅助橡胶锤22对水泥桶10的敲击以使内里附着的水泥能更好地落下。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
