技术领域

本发明涉及隧道施工领域，具体的是一种用于隧道施工拱架安装的轴线适应力磁稳夹持装置。

背景技术

在隧道施工中，当遇到软弱岩层时，需要进行拱架安装支护，以提高围岩的稳定性，防止塌落，其中拱架一般采用钢拱或者花拱，配合钢筋网喷射混凝土进行加强支护，拱架的抓举都采用夹持机构进行夹持，以便于对拱架进行安装。

但是当在大断面隧道安装拱架时，都是通过夹持机构进行抓举拱架，此时由于拱架扰度大，在重力本身的作用下，使拱架本身轴线的方向上出现位移现象，导致拱架就位于大断面隧道的内壁困难，增加了安装时间，由于隧道内的软弱岩层是一种非线性的弹塑粘性介质，在同样大的应力长时间的作用下，容易引起岩层蠕变，导致拱架的安装难以持续性的进行，而延长了隧道的进程。

发明内容

针对现有技术存在的不足，本发明目的是提供一种用于隧道施工拱架安装的轴线适应力磁稳夹持装置，以解决目前当在大断面隧道安装拱架时，都是通过夹持机构进行抓举拱架，此时由于拱架扰度大，在重力本身的作用下，使拱架本身轴线的方向上出现位移现象，导致拱架就位于大断面隧道的内壁困难，增加了安装时间，由于隧道内的软弱岩层是一种非线性的弹塑粘性介质，在同样大的应力长时间的作用下，容易引起岩层蠕变，导致拱架的安装难以持续性的进行，而延长了隧道的进程的问题。

为了实现上述目的，本发明是通过如下的技术方案来实现：一种用于隧道施工拱架安装的轴线适应力磁稳夹持装置，其结构包括：夹紧钩、反向抗扰装置、连接器、支撑器，所述夹紧钩的下端嵌套于反向抗扰装置内并且机械连接，所述反向抗扰装置的下表面与连接器的上表面相贴合，所述连接器的下端嵌套有支撑器，所述反向抗扰装置包括保护扰度装置、位移延展器、辅助板、磁化器、主体、绕线组、衔铁块、发生器，所述保护扰度装置分别设于主体的两侧，所述位移延展器的下端嵌套于主体的上表面上并且分别设于其两端，所述辅助板的下表面与主体的上表面相贴合，所述磁化器嵌套于主体内，所述主体内设有绕线组，所述绕线组的内表面与衔铁块的外表面相贴合，所述衔铁块的两端分别设有发生器，所述发生器与绕线组电连接。

为优化上述技术方案，进一步采取的措施为：

作为优选方式，所述保护扰度装置包括由固定导轮、第一延展架、拱架稳定器、隧道就位器、保护肋板、沿弧导向槽组成，所述固定导轮的下端嵌套于第一延展架的上方，所述第一延展架的正面设有沿弧导向槽，所述拱架稳定器的右端嵌套于第一延展架的左端上，所述隧道就位器与拱架稳定器滑动连接，所述保护肋板的上表面与隧道就位器的下表面相贴合，所述沿弧导向槽分别设于拱架稳定器的正面与背面上，所述固定导轮为固定不动的滚轮，能够贴合拱架的下弧面，将有效降低阻力，有利于顶升拱架，所述沿弧导向槽为连续性圆弧槽，能够引导第一延展架、拱架稳定器、隧道就位器定向滑动。

作为优选方式，所述隧道就位器由延展架主体、反向扰抗器组成，所述延展架主体的上端嵌套有反向扰抗器并且机械连接，所述反向扰抗器能够在拱架安装在隧道内时，逐渐举升，避免时间过久而导致其发生扰度现象。

作为优选方式，所述反向扰抗器由连接保护管、联动启器、支撑杆、抗扰动轮组成，所述连接保护管，所述连接保护管的上端嵌套于联动启器的下方，所述联动启器镶嵌于支撑杆内，所述支撑杆的上端通过螺栓固定有抗扰动轮并且活动连接，所述支撑杆通过在内部设有联动启器，能够在隧道发生可见蠕变时，产生微动，使其将拱架带动，贴合隧道，避免出现位移差，提高拱架的安装效率。

作为优选方式，所述保护肋板由防弧板、延展槽、推压保护器组成，所述防弧板内贯穿有延展槽，所述延展槽的内表面与推压保护器的外表面相贴合，所述推压保护器嵌套于防弧板内，所述防弧板能够贴合装置，装置延展时，在推压保护器的作用下，能够及时的稳定装置。

作为优选方式，所述辅助板上表面为圆弧状，能够使其贴合拱架，增加其与拱架之间的接触面积，增加拱架的稳定性，避免发生侧滑现象，提高安装的效率，并且使其与拱架的贴合度有所增加。

有益效果

本发明一种用于隧道施工拱架安装的轴线适应力磁稳夹持装置，先将拱架的中点通过夹紧钩装夹在反向抗扰装置的上方，此时通过支撑器进行抓举，在绕线组的作用下，使其周围产生交错电场，使磁化器磁化，将拱架稳定吸附住，避免出现侧滑现象，当升举至一定高度后，拱架在重力的作用下，使与拱架本身相垂直的轴线的方向上出现位移时，拱架两侧下弯触碰到位移延展器后，启动保护扰度装置，使第一延展架、拱架稳定器、隧道就位器逐级顺着拱架与隧道延展出，在固定导轮的作用下，减小阻力，使拱架的各轴向与隧道的距离同一，提高安装效率，同时通过保护肋板的作用下，使其保证保持位置，避免本身轴线上出现位移，在联动启器的作用下，使支撑杆沿着与弧线切线相垂直的方向微量上推，推动抗扰动轮，避免隧道出现蠕变后与拱架产生微变距离，提高安装的质量。

产生的有益效果是：在辅助板和磁化器的作用下，有效提高拱架的稳定紧贴能力，避免拱架出现侧滑现象，在固定导轮的作用下，使其与拱架的滑动阻力改变为滚动型，有效较低延展阻力，提高稳定性，在反向扰抗器的作用下，能够对抗隧道的蠕变现象，能够减小微变距离，提高拱架的安装质量，在保护扰度装置的作用下，使拱架能够与隧道各个轴线上的距离相等，提高就位能力，提高安装的效率。

附图说明

为了更清楚地说明本发明实施例的技术方案，下面将对实施例描述中的附图作详细地介绍，以此让本发明的其它特征、目的和优点将会变得更明显：

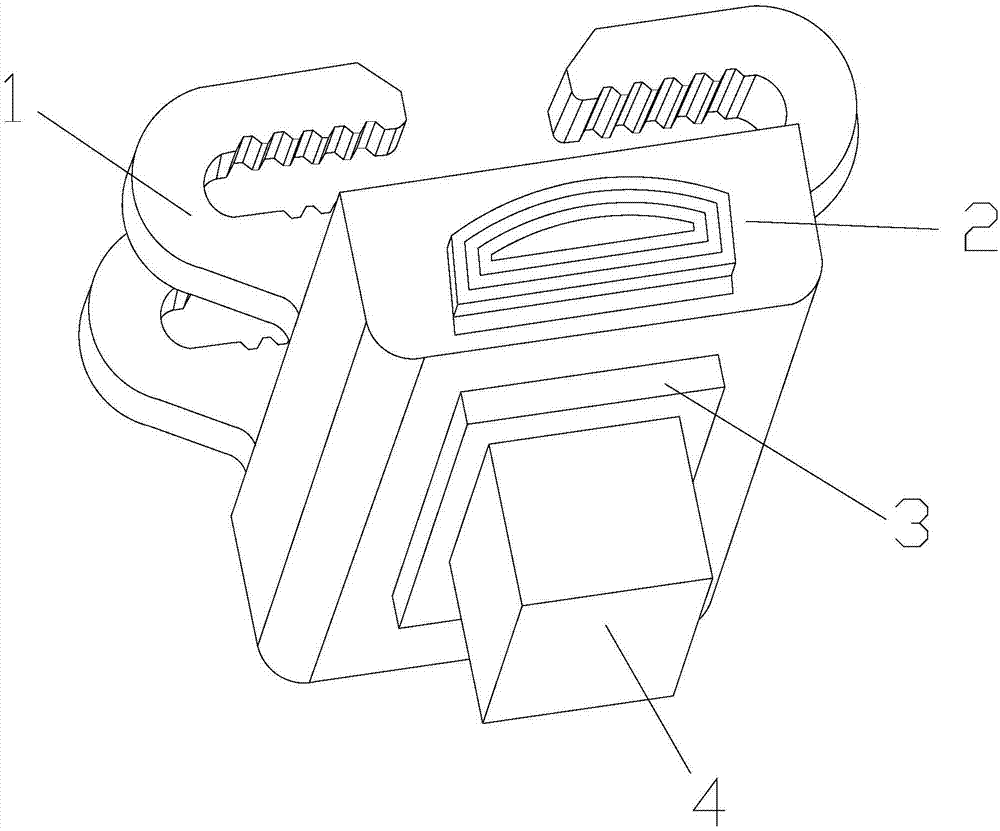

图1为本发明一种用于隧道施工拱架安装的轴线适应力磁稳夹持装置的结构示意图。

图2为本发明反向抗扰装置的左侧剖面结构示意图。

图3为本发明反向抗扰装置的工作状态示意图。

图4为本发明反向抗扰装置的俯视结构示意图。

图5为本发明第三延展架的结构示意图。

图6为本发明保护肋板的结构示意图。

图7为本发明反向扰抗器的结构示意图。

图8为本发明一种用于隧道施工拱架安装的轴线适应力磁稳夹持装置的工作状态局部立体结构示意图。

附图标记说明：夹紧钩-1、反向抗扰装置-2、连接器-3、支撑器-4、保护扰度装置-201、位移延展器-202、辅助板-203、磁化器-204、主体-205、绕线组-206、衔铁块-207、发生器-208、固定导轮-2011、第一延展架-2012、拱架稳定器-2013、隧道就位器-2014、保护肋板-2015、沿弧导向槽-2016、延展架主体-20141、反向扰抗器-20142、连接保护管-201421、联动启器-201422、支撑杆-201423、抗扰动轮-201424、防弧板-20151、延展槽-20152、推压保护器-20153。

具体实施方式

为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。

请参阅图1-图8，本发明提供一种用于隧道施工拱架安装的轴线适应力磁稳夹持装置：其结构包括：夹紧钩1、反向抗扰装置2、连接器3、支撑器4，所述夹紧钩1的下端嵌套于反向抗扰装置2内并且机械连接，所述反向抗扰装置2的下表面与连接器3的上表面相贴合，所述连接器3的下端嵌套有支撑器4；

所述反向抗扰装置2包括保护扰度装置201、位移延展器202、辅助板203、磁化器204、主体205、绕线组206、衔铁块207、发生器208；

所述保护扰度装置201分别设于主体205的两侧，所述位移延展器202的下端嵌套于主体205的上表面上并且分别设于其两端，所述辅助板203的下表面与主体205的上表面相贴合，所述磁化器204嵌套于主体205内，所述主体205内设有绕线组206，所述绕线组206的内表面与衔铁块207的外表面相贴合，所述衔铁块207的两端分别设有发生器208，所述发生器208与绕线组206电连接。

作为优选方式，所述保护扰度装置201包括由固定导轮2011、第一延展架2012、拱架稳定器2013、隧道就位器2014、保护肋板2015、沿弧导向槽2016组成，所述固定导轮2011的下端嵌套于第一延展架2012的上方，所述第一延展架2012的正面设有沿弧导向槽2016，所述拱架稳定器2013的右端嵌套于第一延展架2012的左端上，所述隧道就位器2014与拱架稳定器2013滑动连接，所述保护肋板2015的上表面与隧道就位器2014的下表面相贴合，所述沿弧导向槽2016分别设于拱架稳定器2013的正面与背面上，所述固定导轮2011为固定不动的滚轮，能够贴合拱架的下弧面，将有效降低阻力，有利于顶升拱架，所述沿弧导向槽2016为连续性圆弧槽，能够引导第一延展架2012、拱架稳定器2013、隧道就位器2014定向滑动，使其能够贴合隧道大断面的内壁形状，保证拱架抓举后，与本身轴线相垂直的方向的位移有效降低，所述保护肋板2015的上表面为圆弧状，下表面为直线状，上表面贴合装置，能够使其形成最佳三角方式，其之间的反抗力相互平衡，有效增加稳定性能。

作为优选方式，所述隧道就位器2014由延展架主体20141、反向扰抗器20142组成，所述延展架主体20141的上端嵌套有反向扰抗器20142并且机械连接，所述反向扰抗器20142能够在拱架安装在隧道内时，逐渐举升，避免时间过久而导致其发生扰度现象，且能够贴合隧道的蠕变现象，有效贴合隧道，避免出现就位差而影响拱架的安装。

作为优选方式，所述反向扰抗器20142由连接保护管201421、联动启器201422、支撑杆201423、抗扰动轮201424组成，所述连接保护管201421，所述连接保护管201421的上端嵌套于联动启器201422的下方，所述联动启器201422镶嵌于支撑杆201423内，所述支撑杆201423的上端通过螺栓固定有抗扰动轮201424并且活动连接，所述支撑杆201423通过在内部设有联动启器201422，能够在隧道发生可见蠕变时，产生微动，使其将拱架带动，贴合隧道，避免出现位移差，提高拱架的安装效率。

作为优选方式，所述保护肋板2015由防弧板20151、延展槽20152、推压保护器20153组成，所述防弧板20151内贯穿有延展槽20152，所述延展槽20152的内表面与推压保护器20153的外表面相贴合，所述推压保护器20153嵌套于防弧板20151内，所述防弧板20151能够贴合装置，装置延展时，在推压保护器20153的作用下，能够及时的稳定装置，提高装置的稳定性能，且能够使防弧板20151与装置的紧密贴合。

作为优选方式，所述辅助板203上表面为圆弧状，能够使其贴合拱架，增加其与拱架之间的接触面积，增加拱架的稳定性，避免发生侧滑现象，提高安装的效率，并且使其与拱架的贴合度有所增加。

作为优选方式，所述绕线组206内分别设有两条交错的绕组，能够在交错发生电场，使衔铁块207持续性的磁化，产生电磁力，使其与拱架之间的吸附力更强，有效提高拱架固定的防侧滑的能力。

使用原理：先将拱架的中点通过夹紧钩1装夹在反向抗扰装置2的上方，此时通过支撑器4进行抓举，在绕线组206的作用下，使其周围产生交错电场，使磁化器204磁化，将拱架稳定吸附住，避免出现侧滑现象，当升举至一定高度后，拱架在重力的作用下，使与拱架本身相垂直的轴线的方向上出现位移时，拱架两侧下弯触碰到位移延展器202后，启动保护扰度装置201，使第一延展架2012、拱架稳定器2013、隧道就位器2014逐级顺着拱架与隧道延展出，在固定导轮2011的作用下，减小阻力，使拱架的各轴向与隧道的距离同一，提高安装效率，同时通过保护肋板2015的作用下，使其保证保持位置，避免本身轴线上出现位移，在联动启器201422的作用下，使支撑杆201423沿着与弧线切线相垂直的方向微量上推，推动抗扰动轮201424，避免隧道出现蠕变后与拱架产生微变距离，提高安装的质量。

本发明通过上述部件的互相组合，产生的有益效果是在辅助板203和磁化器204的作用下，有效提高拱架的稳定紧贴能力，避免拱架出现侧滑现象，在固定导轮2011的作用下，使其与拱架的滑动阻力改变为滚动型，有效较低延展阻力，提高稳定性，在反向扰抗器20142的作用下，能够对抗隧道的蠕变现象，能够减小微变距离，提高拱架的安装质量，在保护扰度装置201的作用下，使拱架能够与隧道各个轴线上的距离相等，提高就位能力，提高安装的效率。

本文中所描述的具体实施例仅仅是对本发明作举例说明。本发明所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本发明的或者超越所附权利要求书所定义的范围。
