技术领域

本发明涉及检测技术领域，具体为一种利用电梯运行中的振动来供电的吸烟检测器。

背景技术

世界上有着数量庞大的吸烟人群，大多数吸烟者都有着很大的烟瘾，很多人会在家里抽烟，烟雾中的有害物质会危及家人及儿童的健康，还有很多人不遵守规则且不顾他人的身心健康，烟瘾上来时，在公众场合也会吸烟，这是一种极其没有素质的体现，烟雾中的有害物质会使得身边的人被迫承受二手烟的风险，给身体素质差的人带来一定的伤害。

在一些较为封闭的空间，比如电梯箱内部，由于内部空间较小，吸烟者自顾吸烟时，会让身边的人承受比往常更多的烟雾困扰，再多一个人吸烟，整个电梯箱内部的狭小空间都会被烟雾所包围，尤其现在大部分城市空气状况不是很好，致使很多人的肺部及喉咙都处于亚健康的状态，再受到吸烟者的烟雾影响，会使很多上班族以及儿童的身体健康受到更严重的伤害，然而很多地方并没有针对吸烟的强制措施，只是简单的张贴标语来进行提醒，很容易被吸烟者选择性的无视掉，提醒效果并不好。

发明内容

(一)技术方案

为实现上述在电梯箱内部有效提醒吸烟者禁止吸烟的目的，本发明提供如下技术方案：一种利用电梯运行中的振动来供电的吸烟检测器，包括框架，所述框架的内部贯穿有管道，管道的底部左端固定连接于集风口的右端，集风口的左端固定连接于通风管道的右侧中端开设的卡孔处且与通风管道一体成型，框架的顶端通过中心轴与容体的底端活动连接，容体的两端均固定连接有圆管，圆管的两端分别贯穿于管道的内部向下延伸至管道的固定于触发器与报警器处，所述框架的底部侧面固定连接于管道的底部侧面，管道的顶端固定连接有烟雾口，管道内部底端的侧面固定连接于底部支管的内部侧面，底部支管的顶端固定连接于吸附层的底端。

优选的，所述通风管道的上下两端呈现漏斗的造型，集风口处转的连接有转叶，由于电梯在上下移动的过程中，通风管道的内部会有风流通过，由于漏斗式造型的上下两端可使风速快进快出，在移动至中部的时候，风受到管口中部的缩小而增强其风速的压力，风速在经过集风口处时风速增大，加剧了转叶的转动，将电梯箱内部的烟雾从烟雾口处吸入。

优选的，所述容体的内部底端开设有滑槽，滑槽的内部滑动连接有摩擦块，由于电梯箱的框架上端和容体之间的连接是通过中心轴活动连接的，因此在电梯箱在上下移动的时候会使容体不稳定的摇晃，摇晃的过程中使容体内底部滑槽内的摩擦块左右滑动，摩擦块与滑槽内的摩擦产生电流储存于电池组内，以供后期使用。

优选的，所述吸附层的上端活动连接于活动板的内部，活动板的上端隔有烟雾流动区，烟雾流动区的顶端固定安装有触发器，烟雾经过吸附层的过滤之后再进入至烟雾流动区，经过吸附层将烟雾聚集在触发器的底端，能及时触动触发器的开关。

优选的，所述触发器的顶端弹性连接有空间板，空间板的左端弹性连接于报警器的外侧右端，报警器的侧面通道固定连接于转轴的侧面，触发器的内部有烟雾的经过使触发器向上弹起，将烟雾传送至顶端，上端的空间板受到挤压会向顶端变形，继续向上挤压报警器，触动报警器的开关，然后剩余的烟再经过报警器的内部管道由转轴排出至电梯箱外。

(二)有益效果

与现有技术相比，本发明提供了一种利用电梯运行中的振动来供电的吸烟检测器，具备以下有益效果：

1、该利用电梯运行中的振动来供电的吸烟检测器，触发器的内部受气体膨胀使触发器的上端向上移动，触发器的顶端挤压到空间板，空间板受到挤压向侧面变形，将气体输送至报警器的内部，经过挤压聚集后的气体更易被气敏检测头检测到，被触发到报警器后的烟雾经过报警器处连接的转轴处，若有人在电梯箱内部吸烟报警器就会被触发开关自动响起，对不遵守规则的吸烟者能够进行有效的提醒，以及保证其他人的身心健康。

2、该利用电梯运行中的振动来供电的吸烟检测器，电梯在工作时，电梯的内部会产生一定的振动，由于容体的底部由一根中心轴支撑，在电梯产生上下振动的时候，容体的底部由于不稳定的支撑会左右摇晃，内部的摩擦块与滑槽相互摩擦产生一定的电流，电流通过圆管的内部固定连接的传导线杆将产生的电流传入至储电池组的内部，为检测器报警开关被触动提供所需的电源，可节约电梯工作额外的电流。

附图说明

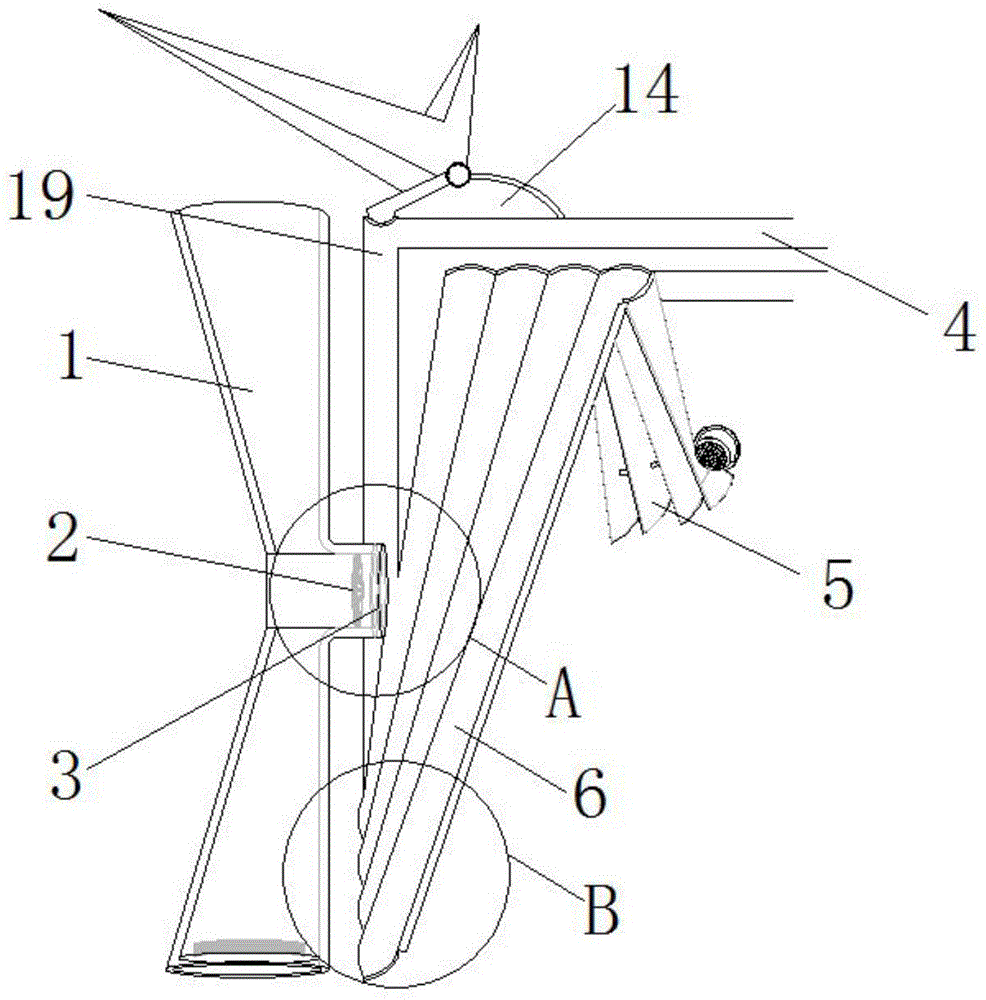

图1为本发明整体结构示意图；

图2为本发明图1结构放大A图；

图3为本发明图1吸附通道口结构放大B图；

图4为本发明图3结构细化放大C图；

图5为本发明结构内部磁块滑动结构示意图。

图中：1通风管道、2转叶、3集风口、4框架、5烟雾口、6管道、7活动板、8底部支管、9触发器、10报警器、11空间板、12转轴、13吸附层、14容体、15摩擦块、16滑槽、17中心轴、18圆管、19管道。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1，一种利用电梯运行中的振动来供电的吸烟检测器，框架4的内部贯穿有管道19，管道19的底部左端固定连接于集风口3的右端，集风口3的左端固定连接于通风管道1的右侧中端开设的卡孔处且与通风管道1一体成型，框架4的顶端通过中心轴17与容体14的底端活动连接，容体14的两端均固定连接有圆管18，圆管18的两端分别贯穿于管道19的内部向下延伸至管道19的固定于触发器9与报警器10处，所述框架4的底部侧面固定连接于管道6的底部侧面，管道6的顶端固定连接有烟雾口5，管道6内部底端的侧面固定连接于底部支管8的内部侧面，底部支管8的顶端固定连接于吸附层13的底端。

请参阅图1-2，一种利用电梯运行中的振动来供电的吸烟检测器，通风管道1的上下两端呈现漏斗的造型，集风口3处转的连接有转叶2，由于电梯在上下移动的过程中，通风管道1的内部会有风流通过，由于漏斗式造型的上下两端可使风速快进快出，在移动至中部的时候，风受到管口中部的缩小而增强其风速的压力，风速在经过集风口3处时风速增大，加剧了转叶2的转动，将电梯箱内部的烟雾从烟雾口5处吸入。

请参阅图3-4，一种利用电梯运行中的振动来供电的吸烟检测器，吸附层13的上端活动连接于活动板7的内侧，活动板7的上端隔有烟雾流动区，烟雾流动区的顶端固定安装有触发器9，烟雾经过吸附层13的过滤之后再进入至烟雾流动区，经过吸附层13将烟雾聚集在触发器9的底端，能及时触动触发器9的开关，触发器9的顶端弹性连接有空间板11，空间板11的左端弹性连接于报警器10的外侧右端，报警器10的侧面通道固定连接于转轴12的外侧右端，报警器10的侧面通道固定连接于转轴12的侧面触发器9的内部有烟雾的经过使触发器9向上弹起，将烟雾传送至顶端，上端的空间板11受到挤压会向顶端变形，继续向上挤压报警器10，触动报警器10的开关，然后剩余的烟再经过报警器10的内部管道由转轴12排出至电梯箱外。

请参阅图5，一种利用电梯运行中的振动来供电的吸烟检测器，容体14的内部底端开设有滑槽16，滑槽16的内部滑动连接有摩擦块15，由于电梯箱的框架4上端和容体14之间的连接是通过中心轴17活动连接的，因此在电梯箱在上下移动的时候会使容体14不稳定的摇晃，摇晃的过程中使容体14内底部滑槽内的摩擦块15左右滑动，摩擦块15与滑槽16内的摩擦产生电流储存于电池组内，以供后期使用。

工作原理：在使用时，电梯在上下移动的时候，通风管道1的内部有一定的风速经过，风速经过集风口3处会上下带动转叶2的转动，转叶2在集风口3处会将电梯内部的烟雾集拢，电梯在工作时，电梯的内部会产生一定的振动，由于容体14的底部由一根中心轴17支撑，在电梯产生上下振动的时候，容体的底部由于不稳定的支撑会左右摇晃，内部的摩擦块15与滑槽16相互摩擦产生一定的电流，电流通过圆管18的内部固定连接的传导线杆将产生的电流传入至储电池组的内部，以提供检测器报警开关被触动所需的电源，当电梯内部有烟雾散开后，烟雾是呈上升的状态，由于通风管道1的内部呈漏斗式的造型，外宽会使位于窄区域的风速很快被带走，且增加了窄区域部位的风量，使转叶2的转动加速，通风管道1内部的风速上下流动时，会对管道6的内部产生一定的风速，烟雾口5的进口区处于电梯箱内部的顶端，电梯箱内部有烟雾会向上升起，烟雾口5内部对管道6内部有一股风的吸引力，会将烟雾从烟雾口5的内部吸入至管道6的内部，由于风力的吸引将管道6内部顶端的烟雾引至底部支管8处，透过吸附层13的面，过滤掉烟雾中的有害杂质，经过过滤后的烟雾透过吸附层13向上升去，由于烟雾的升起加上集风口3处的风力，活动板7被向顶端吸起，将烟雾在管道6限制于同一个方向进行活动，活动板7的内端可圆周转动(如图4所示)，活动板7的侧面可阻挡烟雾被吸入到活动板7的上端，烟雾上升至触发器9处，触发器9的底部设有气敏检测头，气敏检测头感受到烟雾的进入会立即启动触发器9，将气体吸入至触发器9的内部，触发器9的内部受气体膨胀使触发器9的上端向上移动，触发器9的顶端挤压到空间板11，空间板11受到挤压向侧面变形，将气体输送至报警器10的内部，经过挤压聚集后的气体更易被气敏检测头检测到，被触发到报警器10后的烟雾经过报警器10连接的转轴12处，气体在转轴12的内部流动至外部的过程中会逐渐消散至空气中，前期经过过滤之后，再经过转轴12的内部，避免了有害物质流散于空气中，也避免烟雾中的细小颗粒在经过气敏检测头和报警器10的内部后会卡住其内部的结构，而且电梯箱内部的吸附层13可定期取出更换清理，以避免其堵塞。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
