技术领域

本发明属于建筑领域，尤其是涉及一种磁环式斥力门吸。

背景技术

门吸也俗称门碰，一般由两部分组成，一部分固定安装在门体上，另一部分固定安装在墙体上，不但起到防止风吹的效果，也能够避免门把手直接与墙体发生接触碰撞，能够保护门体以及墙面。

传统的门吸一般包括碰撞头和永磁块，在使用时，利用永磁块对碰撞头进行吸附固定，而使用过程中，人稍有不注意就会出现用力过猛的情况，使碰撞头与永磁块之间发生猛烈的撞击，长期以往，不但会使永磁块的磁性下降，而且会造成永磁块从门吸上脱落，影响门吸的正常使用，给用户造成不必要的麻烦。

为此，我们提出一种磁环式斥力门吸来解决上述问题。

发明内容

本发明的目的是针对上述问题，提供一种利用磁铁之间同极相斥原理的、无碰撞、缓冲性能强的磁环式斥力门吸。

为达到上述目的，本发明采用了下列技术方案：一种磁环式斥力门吸，包括固定连接在门板上的第一连接板和固定连接在墙面上的第二连接板，所述第一连接板的侧壁上固定连接有连接杆，所述连接杆远离第一连接板的一端固定连接有永磁球，所述第二连接板的侧壁上固定连接有固定筒，所述固定筒远离第二连接板的侧壁上固定连接有第一永磁环，所述第一永磁环与永磁球之间同极相斥，且所述第一永磁环的内径大于永磁球的直径，所述第一连接板和第一永磁环设有用于防止碰撞的缓冲机构。

在上述的磁环式斥力门吸中，所述缓冲机构包括固定连接在第一永磁环远离固定筒侧壁上的环形气囊，所述固定筒内固定连接有弹性膜，所述弹性膜、固定筒和第二连接板共同形成密闭空间，所述固定筒的侧壁上设有多条通道，所述通道的两端分别与环形气囊以及密闭空间相连通。

在上述的磁环式斥力门吸中，所述第一永磁环上设有与通道相匹配的通孔。

在上述的磁环式斥力门吸中，所述第一连接板靠近永磁球的侧壁上设有与第一永磁环相对应的环形槽，所述环形槽内固定连接有第二永磁环，所述第二永磁环与第一永磁环之间同极相斥。

与现有的技术相比，本磁环式斥力门吸的优点在于：

1、本发明通过设置同极相斥的永磁球和第一永磁环，当永磁球朝第一永磁环靠近时，会在斥力的作用下减速，起到缓冲的效果，当永磁球穿过第一永磁环并向固定筒内移动时，会在斥力的作用下，朝固定筒内部移动，对门体进行限位。

2、本发明通过设置弹性膜和环形气囊，当永磁球挤压弹性膜使其向内凹陷时，会将密闭空间内的气体排至环形气囊内，使环形气囊膨胀，从而避免第一连接板与第一永磁环直接发生碰撞，导致第一永磁环损坏的情况。

3、本发明通过设置与第一永磁环同极相斥的第二永磁环，能够避免第一连接板和第一永磁环之间发生碰撞，结构简单，实用性强。

附图说明

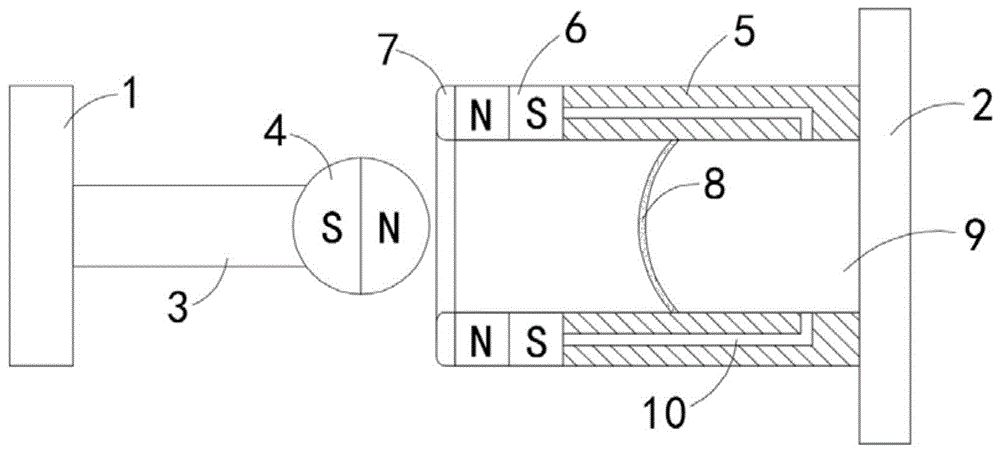

图1是本发明提供的一种磁环式斥力门吸实施例1的分离状态结构示意图；

图2是本发明提供的一种磁环式斥力门吸实施例1的吸附状态结构示意图；

图3是本发明提供的一种磁环式斥力门吸实施例1的安装状态结构示意图；

图4是本发明提供的一种磁环式斥力门吸实施例2的分离状态结构示意图；

图5是本发明提供的一种磁环式斥力门吸实施例2的吸附状态结构示意图。

图中，1第一连接板、2第二连接板、3连接杆、4永磁球、5固定筒、6第一永磁环、7环形气囊、8弹性膜、9密闭空间、10通道、11环形槽、12第二永磁环。

具体实施方式

以下实施例仅处于说明性目的，而不是想要限制本发明的范围。

实施例1

如图1-3所示，一种磁环式斥力门吸，包括固定连接在门板上的第一连接板1和固定连接在墙面上的第二连接板2，第一连接板1的侧壁上固定连接有连接杆3，连接杆3远离第一连接板1的一端固定连接有永磁球4，连接杆3的直径小于永磁球4的直径，第二连接板2的侧壁上固定连接有固定筒5，固定筒5的内径大于永磁球4的直径，固定筒5远离第二连接板2的侧壁上固定连接有第一永磁环6，第一永磁环6与永磁球4之间同极相斥(如图1所示)，且第一永磁环6的内径大于永磁球4的直径，第一连接板1和第一永磁环6设有用于防止碰撞的缓冲机构。

本实施例中，缓冲机构包括固定连接在第一永磁环6远离固定筒5侧壁上的环形气囊7，环形气囊7可采用硅胶等弹性材质，固定筒5内固定连接有弹性膜8，弹性膜8可采用橡胶等弹性材质，需要说明的是，初始状态下，环形气囊7处于干瘪状态，弹性膜8处于凸起状态，且弹性膜8的凸起方向远离第二连接板2，弹性膜8、固定筒5和第二连接板2共同形成密闭空间9，固定筒5的侧壁上设有多条通道10，通道10的两端分别与环形气囊7以及密闭空间9相连通，需要说明的是，第一永磁环6上设有与通道10相匹配的通孔。

本实施例使用时，将第一连接板1与门体固定连接，将第二连接板2与墙体固定连接，将门体朝墙体转动时，由于永磁球4与第一永磁环6之间同极相斥，永磁球4会受到来自第一永磁环6的斥力，起到一定的减速缓冲效果；

当永磁球4穿过第一永磁环6并继续向固定筒5内移动时，永磁球4会受到来自第一永磁环6的斥力(如图2所示)，永磁球4会挤压弹性膜8，弹性膜8向第二连接板2方向凹陷，使密闭空间9体积缩小，令密闭空间9内的气体由通道10排至环形气囊7内，使环形气囊7膨胀，由于环形气囊7阻隔在第一连接板1和第一永磁环6之间，能够起到防撞击的作用，提高门吸的整体使用寿命；

需要关门时，将永磁球4从固定筒5内拔出，在环形气囊7和弹性膜8自身弹性的作用下，自动复位。

实施例2

如图4-5所示，本实施例与实施例1的不同之处在于：第一连接板1靠近永磁球4的侧壁上设有与第一永磁环6相对应的环形槽11，环形槽11内固定连接有第二永磁环12，第二永磁环12与第一连接板1的表面平齐，第二永磁环12与第一永磁环6之间同极相斥。

本实施例中，当第一连接板1朝第一永磁环6移动时，由于第二永磁环12与第一永磁环6之间同极相斥，所以在斥力的作用下，可以避免第一连接板1和第一永磁环6发生碰撞，结构简单，实用性强。

以上所述仅为本发明的较佳实施例，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
