技术领域

本发明涉及新能源技术领域，具体为一种新能源材料发酵装置。

背景技术

新能源一般是指在新技术基础上加以开发利用的可再生能源，包括太阳能、生物质能、风能、地热能、波浪能、洋流能和潮汐能，以及海洋表面与深层之间的热循环等，此外，还有氢能、沼气、酒精、甲醇等，而已经广泛利用的煤炭、石油、天然气、水能等能源，称为常规能源，随着常规能源的有限性以及环境问题的日益突出，以环保和可再生为特质的新能源越来越得到各国的重视。

根据我国专利CN102352308A公开的发酵料液搅拌装置，该专利主要是对物料进行一次性的搅拌之后，进行发酵产能使用，仅仅只是搅拌很难提高发酵液的产能效率，在实际的发酵料搅拌过程中需要加湿加温，不断的搅拌才能最大效率的产能，故而提出一种新能源材料发酵装置来解决上述所提出的问题。

发明内容

(一)解决的技术问题

针对现有技术的不足，本发明提供了一种新能源材料发酵装置，具备更能提高发酵液产能效率的优点，解决了仅仅只是搅拌很难提高发酵液的产能效率的问题。

(二)技术方案

为实现上述更能提高发酵液产能效率的目的，本发明提供如下技术方案：一种新能源材料发酵装置，包括发酵罐，所述发酵罐底部的左右两侧均固定连接有支撑架脚，所述发酵罐的顶部连通有排气管，所述排气管上设置有泄气阀，所述发酵罐顶部的左侧连通有发酵料进管，所述发酵料进管的左端设置有阻料盖，所述发酵罐顶部的右侧连通有输送管，所述输送管上设置有阻气阀，所述发酵罐的左侧由上至下依次设置有压强计和温度计，所述压强计和温度计的右端均贯穿并延伸至发酵罐的内部，所述发酵罐的内部设置有过滤网层，所述过滤网层的外侧均与发酵罐的内壁固定连接，所述过滤网层位于压强计和温度计之间，所述发酵罐的左侧固定连接有加固板，所述加固板的顶部固定连接有第一驱动电机，所述第一驱动电机的输出轴固定连接有第一传动轴，所述第一驱动电机的外侧设置有保护罩，所述第一传动轴的右端依次贯穿保护罩和发酵罐，所述第一传动轴的右端延伸至发酵罐的内部，所述第一传动轴上套设有密封圈，所述密封圈的右侧与发酵罐固定连接，所述第一传动轴的右端固定连接与偏心块，所述偏心块的顶部与过滤网层接触，所述第一驱动电机位于压强计和温度计之间，所述发酵罐的底部设置有第二驱动电机，所述第二驱动电机的输出轴固定连接有第二传动轴，所述第二传动轴的顶端贯穿并延伸至发酵罐的内部，所述第二传动轴上套设有弧形橡胶板，所述弧形橡胶板的顶部与发酵罐固定连接，所述第二传动轴的左右两侧且位于发酵罐的内部均固定连接有等距离排列的搅拌叶片，相邻的两个所述搅拌叶片之间均固定连接有等距离排列的竖板，所述第二传动轴的顶部固定连接有三角块，所述第二传动轴上且位于发酵罐的内部固定连接有螺旋搅拌桨，所述螺旋搅拌桨位于搅拌叶片的下方，所述发酵罐内底壁的左右两侧均固定连接有加热板，所述发酵罐的右侧固定连接有稳定板，所述稳定板的顶部固定连接有水泵，所述水泵的顶部连通有进水管，所述进水管的左端贯穿并延伸至发酵罐的内部，所述进水管的左端固定连接有接水管，所述接水管的左侧固定连接有等距离排列的喷雾喷头，所述接水管位于过滤网层的上方，所述水泵的右端连通有抽水管。

优选的，所述三角块的底面积与第二传动轴顶部的横截面积相同，且三角块位于过滤网层的下方。

优选的，所述保护罩的底部与加固板固定连接，且保护罩的顶部与压强计底部之间的距离为十公分。

优选的，所述发酵罐的左侧开设有通孔，且通孔的孔径与第一传动轴相适配。

优选的，所述发酵罐的底部开设有贯穿口，且贯穿口的口径大于第二传动轴的横截面直径。

优选的，所述第二驱动电机的底部固定连接有加强板，且加强板的左右两侧均与支撑架脚固定连接。

优选的，所述进水管呈L型，且进水管位于输送管的下方。

优选的，所述接水管与水平面的夹角呈三十度。

优选的，相邻的两个所述搅拌叶片之间的间距为十公分，且左侧的搅拌叶片与温度计右端之间的间距为五公分。

(三)有益效果

与现有技术相比，本发明提供了一种新能源材料发酵装置，具备以下有益效果：

1、该新能源材料发酵装置，通过发酵料进管，可以向发酵罐中加入发酵料，过滤网层能够有效的对发酵料进行过滤，开启第一驱动电机，可以带动第一传动轴转动，偏心块可以有节奏的敲击过滤网层，方便对物料进行筛分和下料，压强计和温度计可以有效的对发酵罐内部的气压和温度进行监控，方便更好的调节使用，更能提高发酵液产能的效率。

2、该新能源材料发酵装置，通过开启第二驱动电机，会带动第二传动轴转动，搅拌叶片可以很好的对发酵料进行搅拌，竖板可以增大与发酵料之间的阻力，方便更好的搅拌混合，通过加热板的正常工作，可以稳定的进行加温，三角块可以有效防止发酵料粘连在第二传动轴的顶部，开启水泵，喷雾喷头可以进行喷雾，一方面去除过滤网层上残留的发酵料，另一方面方便均匀的对发酵料进行打湿，螺旋搅拌桨方便将底部沉淀的发酵料不断上翻，提高搅拌效率，更能提高发酵液产能的效率。

附图说明

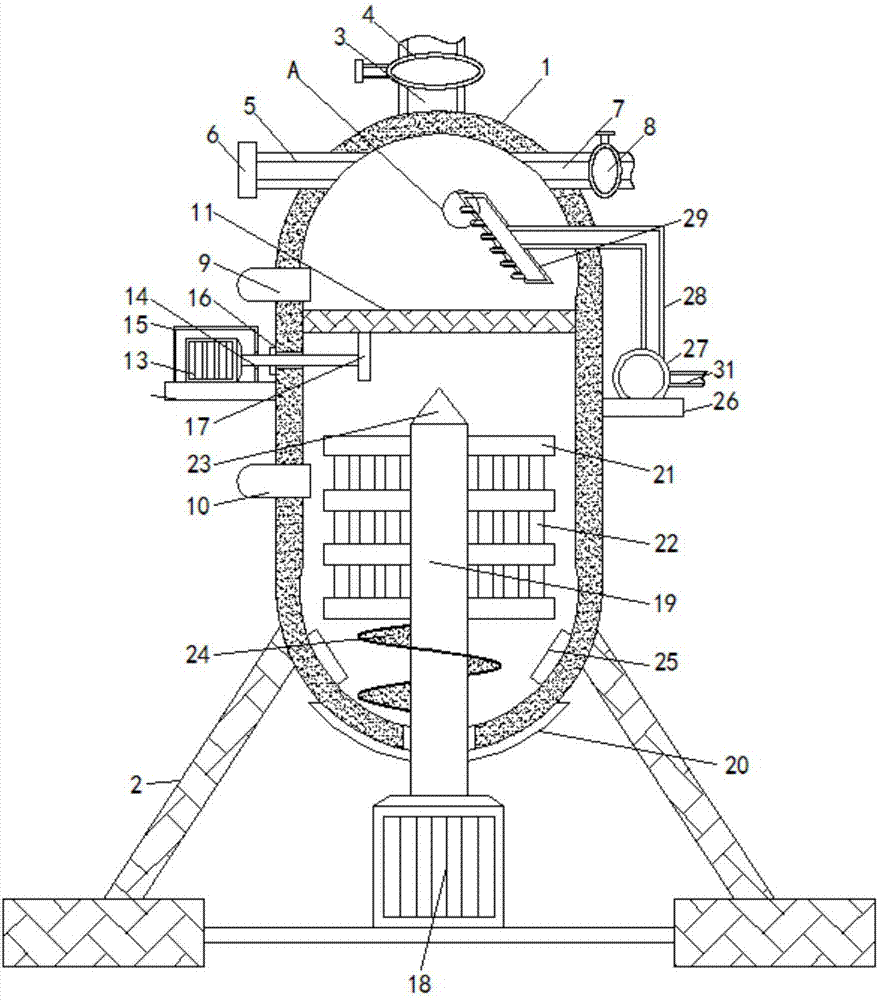

图1为本发明提出的一种新能源材料发酵装置结构示意图；

图2为本发明提出的一种新能源材料发酵装置图1中A部的放大图。

图中：1发酵罐、2支撑架脚、3排气管、4泄气阀、5发酵料进管、6阻料盖、7输送管、8阻气阀、9压强计、10温度计、11过滤网层、12加固板、13第一驱动电机、14第一传动轴、15保护罩、16密封圈、17偏心块、18第二驱动电机、19第二传动轴、20弧形橡胶板、21搅拌叶片、22竖板、23三角块、24螺旋搅拌桨、25加热板、26稳定板、27水泵、28进水管、29接水管、30喷雾喷头、31抽水管。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-2，一种新能源材料发酵装置，包括发酵罐1，发酵罐1底部的左右两侧均固定连接有支撑架脚2，发酵罐1的顶部连通有排气管3，排气管3上设置有泄气阀4，发酵罐1顶部的左侧连通有发酵料进管5，发酵料进管5的左端设置有阻料盖6，发酵罐1顶部的右侧连通有输送管7，输送管7上设置有阻气阀8，发酵罐1的左侧由上至下依次设置有压强计9和温度计10，压强计9和温度计10的右端均贯穿并延伸至发酵罐1的内部，发酵罐1的内部设置有过滤网层11，过滤网层11的外侧均与发酵罐1的内壁固定连接，过滤网层11位于压强计9和温度计10之间，发酵罐1的左侧固定连接有加固板12，加固板12的顶部固定连接有第一驱动电机13，第一驱动电机13的输出轴固定连接有第一传动轴14，发酵罐1的左侧开设有通孔，且通孔的孔径与第一传动轴14相适配，第一驱动电机13的外侧设置有保护罩15，保护罩15的底部与加固板12固定连接，且保护罩15的顶部与压强计9底部之间的距离为十公分，第一传动轴14的右端依次贯穿保护罩15和发酵罐1，第一传动轴14的右端延伸至发酵罐1的内部，第一传动轴14上套设有密封圈16，密封圈16的右侧与发酵罐1固定连接，第一传动轴14的右端固定连接与偏心块17，通过发酵料进管5，可以向发酵罐1中加入发酵料，过滤网层11能够有效的对发酵料进行过滤，开启第一驱动电机13，可以带动第一传动轴14转动，偏心块17可以有节奏的敲击过滤网层11，方便对物料进行筛分和下料，压强计9和温度计10可以有效的对发酵罐1内部的气压和温度进行监控，方便更好的调节使用，更能提高发酵液产能的效率，偏心块17的顶部与过滤网层11接触，第一驱动电机13位于压强计9和温度计10之间，发酵罐1的底部设置有第二驱动电机18，第二驱动电机18的底部固定连接有加强板，且加强板的左右两侧均与支撑架脚2固定连接，第二驱动电机18的输出轴固定连接有第二传动轴19，发酵罐1的底部开设有贯穿口，且贯穿口的口径大于第二传动轴19的横截面直径，第二传动轴19的顶端贯穿并延伸至发酵罐1的内部，第二传动轴19上套设有弧形橡胶板20，弧形橡胶板20的顶部与发酵罐1固定连接，第二传动轴19的左右两侧且位于发酵罐1的内部均固定连接有等距离排列的搅拌叶片21，相邻的两个搅拌叶片21之间的间距为十公分，且左侧的搅拌叶片21与温度计10右端之间的间距为五公分，相邻的两个搅拌叶片21之间均固定连接有等距离排列的竖板22，第二传动轴19的顶部固定连接有三角块23，三角块23的底面积与第二传动轴19顶部的横截面积相同，且三角块23位于过滤网层11的下方，第二传动轴19上且位于发酵罐1的内部固定连接有螺旋搅拌桨24，螺旋搅拌桨24位于搅拌叶片21的下方，发酵罐1内底壁的左右两侧均固定连接有加热板25，发酵罐1的右侧固定连接有稳定板26，稳定板26的顶部固定连接有水泵27，水泵27的顶部连通有进水管28，进水管28的左端贯穿并延伸至发酵罐1的内部，进水管28呈L型，且进水管28位于输送管7的下方，进水管28的左端固定连接有接水管29，接水管29与水平面的夹角呈三十度，接水管29的左侧固定连接有等距离排列的喷雾喷头30，接水管29位于过滤网层11的上方，水泵27的右端连通有抽水管31，通过开启第二驱动电机18，会带动第二传动轴19转动，搅拌叶片21可以很好的对发酵料进行搅拌，竖板22可以增大与发酵料之间的阻力，方便更好的搅拌混合，通过加热板25的正常工作，可以稳定的进行加温，三角块23可以有效防止发酵料粘连在第二传动轴19的顶部，开启水泵27，喷雾喷头30可以进行喷雾，一方面去除过滤网层11上残留的发酵料，另一方面方便均匀的对发酵料进行打湿，螺旋搅拌桨24方便将底部沉淀的发酵料不断上翻，提高搅拌效率,更能提高发酵液产能的效率。

在使用时，通过发酵料进管5，可以向发酵罐1中加入发酵料，过滤网层11能够有效的对发酵料进行过滤，开启第一驱动电机13，可以带动第一传动轴14转动，偏心块17可以有节奏的敲击过滤网层11，方便对物料进行筛分和下料，压强计9和温度计10可以有效的对发酵罐1内部的气压和温度进行监控，方便更好的调节使用，更能提高发酵液产能的效率,通过开启第二驱动电机18，会带动第二传动轴19转动，搅拌叶片21可以很好的对发酵料进行搅拌，竖板22可以增大与发酵料之间的阻力，方便更好的搅拌混合，通过加热板25的正常工作，可以稳定的进行加温，三角块23可以有效防止发酵料粘连在第二传动轴19的顶部，开启水泵27，喷雾喷头30可以进行喷雾，一方面去除过滤网层11上残留的发酵料，另一方面方便均匀的对发酵料进行打湿，螺旋搅拌桨24方便将底部沉淀的发酵料不断上翻，提高搅拌效率,更能提高发酵液产能的效率。

综上所述，该新能源材料发酵装置，通过发酵料进管5，可以向发酵罐1中加入发酵料，过滤网层11能够有效的对发酵料进行过滤，开启第一驱动电机13，可以带动第一传动轴14转动，偏心块17可以有节奏的敲击过滤网层11，方便对物料进行筛分和下料，压强计9和温度计10可以有效的对发酵罐1内部的气压和温度进行监控，方便更好的调节使用，更能提高发酵液产能的效率。

并且，通过开启第二驱动电机18，会带动第二传动轴19转动，搅拌叶片21可以很好的对发酵料进行搅拌，竖板22可以增大与发酵料之间的阻力，方便更好的搅拌混合，通过加热板25的正常工作，可以稳定的进行加温，三角块23可以有效防止发酵料粘连在第二传动轴19的顶部，开启水泵27，喷雾喷头30可以进行喷雾，一方面去除过滤网层11上残留的发酵料，另一方面方便均匀的对发酵料进行打湿，螺旋搅拌桨24方便将底部沉淀的发酵料不断上翻，提高搅拌效率,更能提高发酵液产能的效率，解决了仅仅只是搅拌很难提高发酵液的产能效率的问题。

需要说明的是，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
