技术领域

本发明涉及配电柜用装置技术领域，具体为一种用于配电柜的防水降温结构。

背景技术

配电柜大致可分为动力配电柜、照明配电柜和计量柜三类，是配电系统的末级设备，也是电动机控制中心的统称，配电柜适用于负荷比较分散、回路较少的场合。

其中，户外的配电柜因不像室内的配电柜一样安置在遮风挡雨的场所，因此常常要受到日晒雨淋，如果没有防水结构，往往容易使箱体受到雨水浸泡，而现有装置大都使用伞形结构来为配电柜遮挡雨水的冲刷，但这一结构在天气过于炎热的时候会使配电柜过热或阻碍配电柜的散热，就可能造成柜体内线路过热而发生故障。

发明内容

(一)解决的技术问题

针对现有技术的不足，本发明提供了一种用于配电柜的防水降温结构，具备可防止雨水冲刷，且可利用雨水对柜体进行降温的优点，解决了现有装置不能防止雨水冲刷或不能利用雨水对柜体进行降温的的问题。

(二)技术方案

为实现上述可防止雨水冲刷，且可利用雨水对柜体进行降温的目的，本发明提供如下技术方案：一种用于配电柜的防水降温结构，包括柜体，所述柜体的内部设置有皮带轮，皮带轮设置在旋转轴上，皮带轮上缠绕有皮带，皮带的另一端固定连接有下压块，下压块的上侧固定连接有连板，连板的上端固定连接有上压块，连板的左右两侧均连接有滑块，滑块与盖板的一端固定连接，盖板的上侧固定连接有吸水海绵，盖板的下方设置有滑柱，滑柱与支板固定连接，支板的下方固定连接有吸盘，吸盘与柜体相连接，盖板的另一端铰接有水箱，旋转轴的两端均伸出柜体的外部设置有绕线轮，绕线轮通过绳带与水箱相连接，旋转轴的后部且位于柜体的外部固定连接有卡轮，柜体的后壁上设置有卡块，卡轮与卡块相连接，旋转轴的后端固定连接有旋杆。

优选的，所述滑块上设置有筋，连板上设置有与滑块上的筋相对应的槽，利于滑块在连板上上下运动。

优选的，所述盖板的前后侧面上设置有水槽，以更好地利用水箱中储存的雨水。

优选的，所述水箱的竖截面呈倒梯形，更有利于水箱中雨水的倾倒。

优选的，所述左、右绳带在绕线轮上的连接部位不同，利于绕线轮同时带动两组水箱倾倒雨水。

优选的，所述卡块上设置有筋，柜体上设置有与卡块上的筋相对应的槽，利于卡块在柜体上运动以卡住卡轮。

(三)有益效果

与现有技术相比，本发明提供了一种用于配电柜的防水降温结构，具备以下有益效果：

1、该用于配电柜的防水降温结构，通过在柜体上设置有盖板，可实现当下雨时雨水会顺着盖板两侧往下流，而不会冲刷到柜体上，完成了下雨天时对柜体的防护，且盖板两侧设置有水箱可以收集下雨天的雨水以方便利用。

2、该用于配电柜的防水降温结构，通过旋转旋杆可使皮带轮缠绕皮带，进而可使上压块压动滑块将弹簧向下压缩，这时盖板的倾斜角度会渐渐减小，且在旋转旋杆的同时绕线轮会缠绕绳带进而使盖板两端的水箱倾倒，则收集的雨水就会洒到已接近水平的盖板上，雨水会被吸水海绵吸收，且盖板前后侧的水槽也会收集一部分雨水，在晴天或天气炎热时，吸水海绵中的水与水槽中的水蒸发要吸收热量，就会降低下方柜体的温度，防止柜体内线路过热出现故障。

附图说明

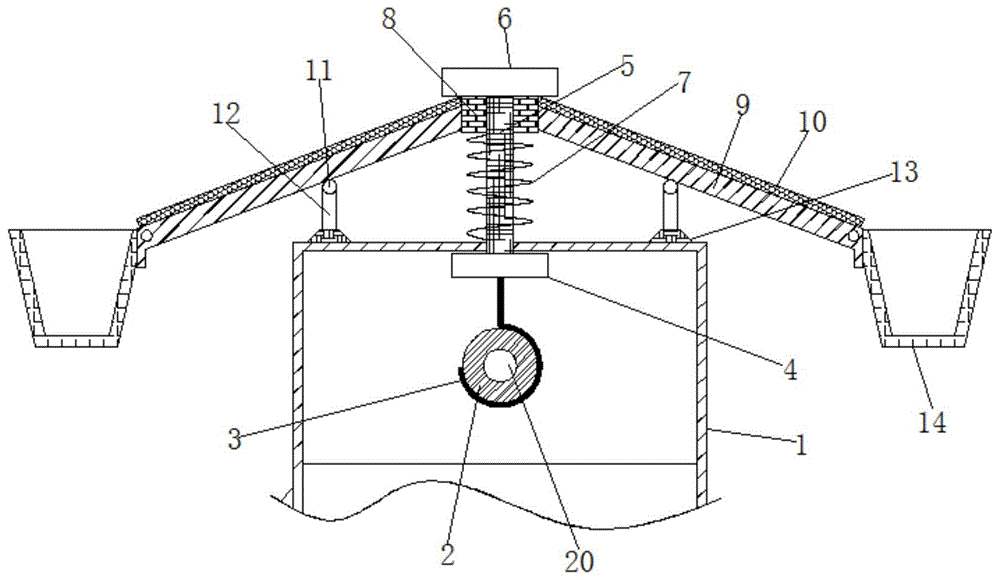

图1为本发明正面剖视图；

图2为本发明俯视剖视图；

图3为本发明中卡轮与卡块的截面示意图。

图中：1-柜体、2-皮带轮、3-皮带、4-下挡块、5-连板、6-上压块、7-弹簧、8-滑块、9-盖板、10-吸水海绵、11-滑块、12-支板、13-吸盘、14-水箱、15-绕线轮、16-绳带、17-旋杆、18-卡轮、19-卡块、20-旋转轴。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-3，一种用于配电柜的防水降温结构，包括柜体1，柜体1的内部设置有皮带轮2，皮带轮2设置在旋转轴20上，皮带轮2上缠绕有皮带3，皮带3的另一端固定连接有下压块4，下压块4的上侧固定连接有连板5，连板5的上端固定连接有上压块6，连板5的左右两侧均连接有滑块8，滑块8上设置有筋，连板5上设置有与滑块8上的筋相对应的槽，方便上方的上压块6压动滑块8在连板5上上下运动，滑块8与盖板9的一端固定连接，盖板9的上侧固定连接有吸水海绵10，吸水海绵10可增大水箱14中倾倒出雨水的利用率，盖板9的下方设置有滑柱11，滑柱11与支板12固定连接，支板12的下方固定连接有吸盘13，吸盘13与柜体1相连接，盖板9的另一端铰接有水箱14，水箱14的竖截面呈倒梯形，更有利于水箱14中雨水的倾倒，且盖板9的前后侧面上设置有水槽，可更好地利用水箱14中储存的雨水，旋转轴20的两端均伸出柜体1的外部设置有绕线轮15，绕线轮15通过绳带16与水箱14相连接，左、右绳带16在绕线轮15上的连接部位不同，利于绕线轮15同时带动两组水箱14倾倒雨水，旋转轴20的后部且位于柜体1的外部固定连接有卡轮18，柜体1的后壁上设置有卡块19，卡块19上设置有筋，柜体1上设置有与卡块19上的筋相对应的槽，利于卡块19在柜体1上运动以卡住卡轮18，旋转轴20的后端固定连接有旋杆17。

工作原理：在下雨天时，因柜体1上设置有盖板9，可实现当下雨时雨水会顺着盖板9两侧往下流，而不会冲刷到柜体1上，完成了下雨天时对柜体1的防护，且盖板9两侧设置有水箱14可以收集下雨天的雨水以方便利用。而在晴天或天气炎热时，旋转旋杆17可使皮带轮2缠绕皮带3，进而可使上压块6压动滑块8将弹簧7向下压缩，这时盖板9的倾斜角度会渐渐减小，且在旋转旋杆17的同时绕线轮15会缠绕绳带16进而使盖板9两端的水箱14倾倒，则收集的雨水就会洒到已接近水平的盖板9上，雨水会被吸水海绵10吸收，且盖板9前后侧的水槽也会收集一部分雨水，在晴天或天气炎热时，吸水海绵10中的水与水槽中的水蒸发要吸收热量，就会降低下方柜体1的温度，防止柜体1内线路过热出现故障。

综上所述，该用于配电柜的防水降温结构，实现了可防止雨水冲刷，且可利用雨水对柜体进行降温的目的。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
