技术领域

本发明涉及一种混合制备机，尤其涉及一种硅胶胶水生产用混合制备机。

背景技术

胶水是连接两种材料的中间体，多以水剂出现，属精细化工类，种类繁多，主要以粘料、物理形态、硬化方法和被粘物材质来进行分类。常见的有瞬间胶(常见的-1203瞬干胶-氰基丙烯酸乙酯强力瞬间接着剂是一种)、环氧树脂粘结类、厌氧胶水、UV胶水(紫外线光固化类)、热熔胶、压敏胶、乳胶类等。

硅胶制作成胶水时，会经过一些工艺流程，其中也是需要有多种原料进行合成才能制作成胶水，现有的硅胶胶水混合制备机混合效率低、操作复杂、对原料的搅拌不够充分的缺点，因此亟需研发一种混合效率高、操作简单、对原料的搅拌足够充分的硅胶胶水生产用混合制备机。

发明内容

(1)要解决的技术问题

本发明为了克服现有的硅胶胶水混合制备机混合效率低、操作复杂、对原料的搅拌不够充分的缺点，本发明要解决的技术问题是提供一种混合效率高、操作简单、对原料的搅拌足够充分的硅胶胶水生产用混合制备机。

(2)技术方案

为了解决上述技术问题，本发明提供了这样一种硅胶胶水生产用混合制备机，包括有底板、支杆、箱体、驱动机构和混合机构，底板顶部左右两侧设有支杆，左右两个支杆之间的上部设有驱动机构，驱动机构下部设有混合机构，底板顶部中间设有箱体，混合机构部分结构位于箱体内。

优选地，驱动机构包括有电动绕线轮、拉线、横杆、滚轴、摆动杆和第一弹簧，左侧支杆的右侧上部和右侧支杆的左侧上部均设有电动绕线轮，电动绕线轮上绕有拉线，左右两个支杆之间的上部设有横杆，横杆中部前侧设有滚轴，滚轴前侧设有摆动杆，摆动杆上开有一字孔，滚轴位于一字孔内，拉线尾端分别与摆动杆左右两侧上部连接，摆动杆下部左右两侧与横杆底部之间倾斜设有第一弹簧。

优选地，混合机构包括有连接杆、滑杆、滑套、第二弹簧、竖杆和网框，左右两个支杆之间的中部设有滑杆，滑杆上设有两个滑套，滑套顶部前侧铰接连接有连接杆，左右两个连接杆顶端均与摆动杆底端铰接连接，左右两个滑套与滑杆左右两端之间设有第二弹簧，滑套底部铰接连接有竖杆，竖杆底部设有网框，网框位于箱体内。

优选地，还包括有旋转机构，底板顶部左侧设有旋转机构，旋转机构包括有电机、转轴、齿轮、齿圈和第一滑块，底板顶部左侧设有电机，电机的输出轴上连接有转轴，转轴顶端连接有齿轮，箱体外侧中部设有齿圈，齿圈与齿轮啮合，底板中部开有环形滑槽，环形滑槽顶部设有第一滑块，第一滑块顶部与箱体底部连接。

优选地，还包括有搅拌机构，网框内设有搅拌机构，搅拌机构包括有第二滑轨、第二滑块、第三弹簧和网板，网框内上下对称设有第二滑轨，第二滑轨上设有多个第二滑块，上下相对应的第二滑块之间连接有网板，左右两个第二滑块之间连接有第三弹簧。

优选地，还包括有出料管和阀门，箱体右侧下部设有出料管，出料管上设有阀门。

优选地，还包括有气泵、进气管和出气管，右侧支杆右侧中部设有气泵，气泵的进气端连接有进气管，气泵的出气端连接有出气管，出气管伸入到箱体内底部。

工作原理：生产胶水时，需要对其原料进行混合制作，首先将原料放入到箱体内，然后控制驱动机构工作，进而带混合机构工作，即可对箱体内的原料进行混合，混合完成后，控制驱动机构停止工作即可。

因为驱动机构包括有电动绕线轮、拉线、横杆、滚轴、摆动杆和第一弹簧，左侧支杆的右侧上部和右侧支杆的左侧上部均设有电动绕线轮，电动绕线轮上绕有拉线，左右两个支杆之间的上部设有横杆，横杆中部前侧设有滚轴，滚轴前侧设有摆动杆，摆动杆上开有一字孔，滚轴位于一字孔内，拉线尾端分别与摆动杆左右两侧上部连接，摆动杆下部左右两侧与横杆底部之间倾斜设有第一弹簧。所以控制左右两个电动绕线轮交叉收放拉线，即可带动摆动杆不断摆动，滚轴在一字孔内移动，第一弹簧不断伸缩运动，此时会带动混合机构不断移动，即可对箱体内原料进行混合。

因为混合机构包括有连接杆、滑杆、滑套、第二弹簧、竖杆和网框，左右两个支杆之间的中部设有滑杆，滑杆上设有两个滑套，滑套顶部前侧铰接连接有连接杆，左右两个连接杆顶端均与摆动杆底端铰接连接，左右两个滑套与滑杆左右两端之间设有第二弹簧，滑套底部铰接连接有竖杆，竖杆底部设有网框，网框位于箱体内。所以当摆动杆不断左右摆动时，连接杆随之摆动，此时左右两个滑套随之左右移动，就会带动竖杆和网框不断晃动，即可对箱体内的原料进行混合搅拌，混合完成后，控制驱动机构停止工作即可。

因为还包括有旋转机构，底板顶部左侧设有旋转机构，旋转机构包括有电机、转轴、齿轮、齿圈和第一滑块，底板顶部左侧设有电机，电机的输出轴上连接有转轴，转轴顶端连接有齿轮，箱体外侧中部设有齿圈，齿圈与齿轮啮合，底板中部开有环形滑槽，环形滑槽顶部设有第一滑块，第一滑块顶部与箱体底部连接。所以控制电机不断旋转，进而带动转轴和齿轮不断旋转，即可带动齿圈和箱体不断旋转，即可使第一滑块在环形滑轨上滑动，此时可以使箱体内的原料混合更加均匀，混合完成后，控制电机停止工作。

因为还包括有搅拌机构，网框内设有搅拌机构，搅拌机构包括有第二滑轨、第二滑块、第三弹簧和网板，网框内上下对称设有第二滑轨，第二滑轨上设有多个第二滑块，上下相对应的第二滑块之间连接有网板，左右两个第二滑块之间连接有第三弹簧。所以当网框左右晃动使会带动网板左右移动，此时由于第三弹簧的弹力作用，即可带动网板不断往复运动，可以加快混合的速度。

因为还包括有出料管和阀门，箱体右侧下部设有出料管，出料管上设有阀门。当箱体的原料混合完成后，可以打开阀门，即可将箱体内的原料放出，箱体内的原料全部放出后，控制阀门关闭。

因为还包括有气泵、进气管和出气管，右侧支杆右侧中部设有气泵，气泵的进气端连接有进气管，气泵的出气端连接有出气管，出气管伸入到箱体内底部。对箱体内的原料进行混合时，可以控制气泵工作，外界空气即可通过进气管和出气管进入到箱体内，增加箱体内的气体交换，加快混合的速度。

(3)有益效果

本发明达到了混合效率高、操作简单、对原料的搅拌足够充分的效果，本发明通过驱动机构作为主要的动力来源，带动混合机构对原料进行混合搅拌，并且通过旋转机构工作，带动箱体旋转，进而使箱体内的原料混合更加充分，搅拌机构加快混合的速度。

附图说明

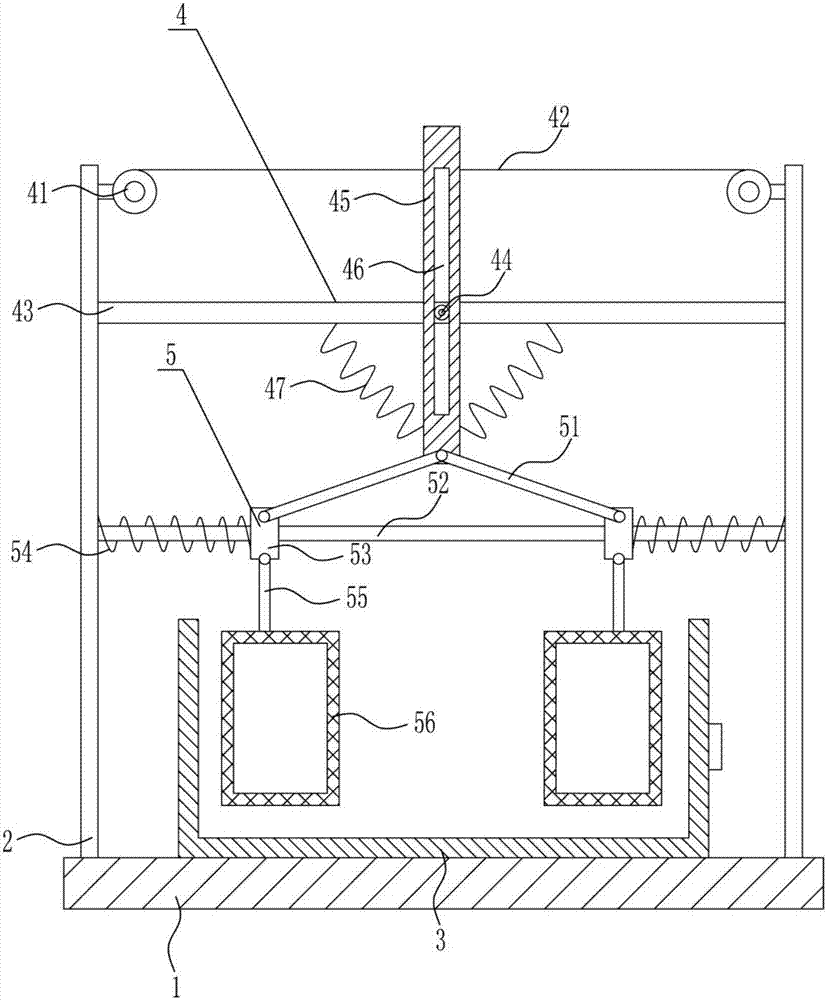

图1为本发明的第一种主视结构示意图。

图2为本发明的第二种主视结构示意图。

图3为本发明的第三种主视结构示意图。

图4为本发明搅拌机构的主视结构示意图。

图5为本发明的第四种主视结构示意图。

附图中的标记为：1-底板，2-支杆，3-箱体，4-驱动机构，41-电动绕线轮，42-拉线，43-横杆，44-滚轴，45-摆动杆，46-一字孔，47-第一弹簧，5-混合机构，51-连接杆，52-滑杆，53-滑套，54-第二弹簧，55-竖杆，56-网框，6-旋转机构，61-电机，62-转轴，63-齿轮，64-齿圈，65-环形滑槽，66-第一滑块，7-搅拌机构，71-第二滑轨，72-第二滑块，73-第三弹簧，74-网板，8-出料管，9-阀门，10-气泵，11-进气管，12-出气管。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

实施例1

一种硅胶胶水生产用混合制备机，如图1-5所示，包括有底板1、支杆2、箱体3、驱动机构4和混合机构5，底板1顶部左右两侧设有支杆2，左右两个支杆2之间的上部设有驱动机构4，驱动机构4下部设有混合机构5，底板1顶部中间设有箱体3，混合机构5部分结构位于箱体3内。

实施例2

一种硅胶胶水生产用混合制备机，如图1-5所示，包括有底板1、支杆2、箱体3、驱动机构4和混合机构5，底板1顶部左右两侧设有支杆2，左右两个支杆2之间的上部设有驱动机构4，驱动机构4下部设有混合机构5，底板1顶部中间设有箱体3，混合机构5部分结构位于箱体3内。

驱动机构4包括有电动绕线轮41、拉线42、横杆43、滚轴44、摆动杆45和第一弹簧47，左侧支杆2的右侧上部和右侧支杆2的左侧上部均设有电动绕线轮41，电动绕线轮41上绕有拉线42，左右两个支杆2之间的上部设有横杆43，横杆43中部前侧设有滚轴44，滚轴44前侧设有摆动杆45，摆动杆45上开有一字孔46，滚轴44位于一字孔46内，拉线42尾端分别与摆动杆45左右两侧上部连接，摆动杆45下部左右两侧与横杆43底部之间倾斜设有第一弹簧47。

实施例3

一种硅胶胶水生产用混合制备机，如图1-5所示，包括有底板1、支杆2、箱体3、驱动机构4和混合机构5，底板1顶部左右两侧设有支杆2，左右两个支杆2之间的上部设有驱动机构4，驱动机构4下部设有混合机构5，底板1顶部中间设有箱体3，混合机构5部分结构位于箱体3内。

驱动机构4包括有电动绕线轮41、拉线42、横杆43、滚轴44、摆动杆45和第一弹簧47，左侧支杆2的右侧上部和右侧支杆2的左侧上部均设有电动绕线轮41，电动绕线轮41上绕有拉线42，左右两个支杆2之间的上部设有横杆43，横杆43中部前侧设有滚轴44，滚轴44前侧设有摆动杆45，摆动杆45上开有一字孔46，滚轴44位于一字孔46内，拉线42尾端分别与摆动杆45左右两侧上部连接，摆动杆45下部左右两侧与横杆43底部之间倾斜设有第一弹簧47。

混合机构5包括有连接杆51、滑杆52、滑套53、第二弹簧54、竖杆55和网框56，左右两个支杆2之间的中部设有滑杆52，滑杆52上设有两个滑套53，滑套53顶部前侧铰接连接有连接杆51，左右两个连接杆51顶端均与摆动杆45底端铰接连接，左右两个滑套53与滑杆52左右两端之间设有第二弹簧54，滑套53底部铰接连接有竖杆55，竖杆55底部设有网框56，网框56位于箱体3内。

实施例4

一种硅胶胶水生产用混合制备机，如图1-5所示，包括有底板1、支杆2、箱体3、驱动机构4和混合机构5，底板1顶部左右两侧设有支杆2，左右两个支杆2之间的上部设有驱动机构4，驱动机构4下部设有混合机构5，底板1顶部中间设有箱体3，混合机构5部分结构位于箱体3内。

驱动机构4包括有电动绕线轮41、拉线42、横杆43、滚轴44、摆动杆45和第一弹簧47，左侧支杆2的右侧上部和右侧支杆2的左侧上部均设有电动绕线轮41，电动绕线轮41上绕有拉线42，左右两个支杆2之间的上部设有横杆43，横杆43中部前侧设有滚轴44，滚轴44前侧设有摆动杆45，摆动杆45上开有一字孔46，滚轴44位于一字孔46内，拉线42尾端分别与摆动杆45左右两侧上部连接，摆动杆45下部左右两侧与横杆43底部之间倾斜设有第一弹簧47。

混合机构5包括有连接杆51、滑杆52、滑套53、第二弹簧54、竖杆55和网框56，左右两个支杆2之间的中部设有滑杆52，滑杆52上设有两个滑套53，滑套53顶部前侧铰接连接有连接杆51，左右两个连接杆51顶端均与摆动杆45底端铰接连接，左右两个滑套53与滑杆52左右两端之间设有第二弹簧54，滑套53底部铰接连接有竖杆55，竖杆55底部设有网框56，网框56位于箱体3内。

还包括有旋转机构6，底板1顶部左侧设有旋转机构6，旋转机构6包括有电机61、转轴62、齿轮63、齿圈64和第一滑块66，底板1顶部左侧设有电机61，电机61的输出轴上连接有转轴62，转轴62顶端连接有齿轮63，箱体3外侧中部设有齿圈64，齿圈64与齿轮63啮合，底板1中部开有环形滑槽65，环形滑槽65顶部设有第一滑块66，第一滑块66顶部与箱体3底部连接。

还包括有搅拌机构7，网框56内设有搅拌机构7，搅拌机构7包括有第二滑轨71、第二滑块72、第三弹簧73和网板74，网框56内上下对称设有第二滑轨71，第二滑轨71上设有多个第二滑块72，上下相对应的第二滑块72之间连接有网板74，左右两个第二滑块72之间连接有第三弹簧73。

还包括有出料管8和阀门9，箱体3右侧下部设有出料管8，出料管8上设有阀门9。

还包括有气泵10、进气管11和出气管12，右侧支杆2右侧中部设有气泵10，气泵10的进气端连接有进气管11，气泵10的出气端连接有出气管12，出气管12伸入到箱体3内底部。

工作原理：生产胶水时，需要对其原料进行混合制作，首先将原料放入到箱体3内，然后控制驱动机构4工作，进而带混合机构5工作，即可对箱体3内的原料进行混合，混合完成后，控制驱动机构4停止工作即可。

因为驱动机构4包括有电动绕线轮41、拉线42、横杆43、滚轴44、摆动杆45和第一弹簧47，左侧支杆2的右侧上部和右侧支杆2的左侧上部均设有电动绕线轮41，电动绕线轮41上绕有拉线42，左右两个支杆2之间的上部设有横杆43，横杆43中部前侧设有滚轴44，滚轴44前侧设有摆动杆45，摆动杆45上开有一字孔46，滚轴44位于一字孔46内，拉线42尾端分别与摆动杆45左右两侧上部连接，摆动杆45下部左右两侧与横杆43底部之间倾斜设有第一弹簧47。所以控制左右两个电动绕线轮41交叉收放拉线42，即可带动摆动杆45不断摆动，滚轴44在一字孔46内移动，第一弹簧47不断伸缩运动，此时会带动混合机构5不断移动，即可对箱体3内原料进行混合。

因为混合机构5包括有连接杆51、滑杆52、滑套53、第二弹簧54、竖杆55和网框56，左右两个支杆2之间的中部设有滑杆52，滑杆52上设有两个滑套53，滑套53顶部前侧铰接连接有连接杆51，左右两个连接杆51顶端均与摆动杆45底端铰接连接，左右两个滑套53与滑杆52左右两端之间设有第二弹簧54，滑套53底部铰接连接有竖杆55，竖杆55底部设有网框56，网框56位于箱体3内。所以当摆动杆45不断左右摆动时，连接杆51随之摆动，此时左右两个滑套53随之左右移动，就会带动竖杆55和网框56不断晃动，即可对箱体3内的原料进行混合搅拌，混合完成后，控制驱动机构4停止工作即可。

因为还包括有旋转机构6，底板1顶部左侧设有旋转机构6，旋转机构6包括有电机61、转轴62、齿轮63、齿圈64和第一滑块66，底板1顶部左侧设有电机61，电机61的输出轴上连接有转轴62，转轴62顶端连接有齿轮63，箱体3外侧中部设有齿圈64，齿圈64与齿轮63啮合，底板1中部开有环形滑槽65，环形滑槽65顶部设有第一滑块66，第一滑块66顶部与箱体3底部连接。所以控制电机61不断旋转，进而带动转轴62和齿轮63不断旋转，即可带动齿圈64和箱体3不断旋转，即可使第一滑块66在环形滑轨上滑动，此时可以使箱体3内的原料混合更加均匀，混合完成后，控制电机61停止工作。

因为还包括有搅拌机构7，网框56内设有搅拌机构7，搅拌机构7包括有第二滑轨71、第二滑块72、第三弹簧73和网板74，网框56内上下对称设有第二滑轨71，第二滑轨71上设有多个第二滑块72，上下相对应的第二滑块72之间连接有网板74，左右两个第二滑块72之间连接有第三弹簧73。所以当网框56左右晃动使会带动网板74左右移动，此时由于第三弹簧73的弹力作用，即可带动网板74不断往复运动，可以加快混合的速度。

因为还包括有出料管8和阀门9，箱体3右侧下部设有出料管8，出料管8上设有阀门9。当箱体3的原料混合完成后，可以打开阀门9，即可将箱体3内的原料放出，箱体3内的原料全部放出后，控制阀门9关闭。

因为还包括有气泵10、进气管11和出气管12，右侧支杆2右侧中部设有气泵10，气泵10的进气端连接有进气管11，气泵10的出气端连接有出气管12，出气管12伸入到箱体3内底部。对箱体3内的原料进行混合时，可以控制气泵10工作，外界空气即可通过进气管11和出气管12进入到箱体3内，增加箱体3内的气体交换，加快混合的速度。
