技术领域

本发明涉及一种涂抹设备，尤其涉及一种机械零件表面防锈油涂抹设备。

背景技术

机械是指机器与机构的总称。机械就是能帮人们降低工作难度或省力的工具装置，像筷子、扫帚以及镊子一类的物品都可以被称为机械，他们是简单机械。而复杂机械就是由两种或两种以上的简单机械构成。通常把这些比较复杂的机械叫做机器。从结构和运动的观点来看，机构和机器并无区别，泛称为机械。

机械零件又称机械元件是构成机械的基本元件，是组成机械和机器的不可分拆的单个制件。

机械零件在使用或者存放过程中，为了防止机械零件生锈，人们会定期在机械零件表面涂抹适量的防锈油，人们会使用刷子沾取防锈油后再涂抹在机械零件的表面上，如此，人工手动对机械零件涂抹防锈油时效率较低、涂抹不够均匀，因此亟需研发一种涂抹效率比较高、涂抹比较均匀的机械零件表面防锈油涂抹设备。

发明内容

为了克服人工手动对机械零件涂抹防锈油时，效率较低、涂抹不够均匀的缺点，本发明的技术问题：提供一种涂抹效率比较高、涂抹比较均匀的机械零件表面防锈油涂抹设备。

一种机械零件表面防锈油涂抹设备，包括有箱体、支板、顶板、电机、第一转轴、第一轴承座、转杆、环形滑轨、第一滑块、连杆、毛刷、第一滑轨、第二滑块、横板、气缸、第二轴承座、第二转轴和放置板，箱体的顶部左右两侧均连接有支板，左右支板的顶部连接有顶板，顶板的顶部中间安装有电机，电机的输出轴连接有第一转轴，第一转轴滑动式贯穿顶板中部，箱体的顶部中间嵌入式安装有第一轴承座，第一转轴与第一轴承座内的轴承过盈连接，第一转轴的上部连接有转杆，转杆的左右两侧均开有第一通孔，顶板的底部安装有环形滑轨，环形滑轨上设有两个第一滑块，第一滑块与环形滑轨滑动式配合，两第一滑块的底部均连接有连杆，两连杆分别穿过左右第一通孔，两连杆的底部均连接有毛刷，箱体内左右两侧中部均安装有第一滑轨，第一滑轨上设有第二滑块，第二滑块与第一滑轨滑动式配合，左右第二滑块之间连接有横板，箱体内底部中间安装有气缸，气缸的顶部与横板底部中间连接，横板的顶部左右两侧均安装有第二轴承座，左右第二轴承座内的轴承均过盈连接有第二转轴，箱体顶部左右两侧均开有第二通孔，左右第二转轴分别穿过左右第二通孔，左右第二转轴的顶部均连接有放置板。

进一步的，还包括有安装块、导杆、夹块、弹簧、橡胶块和拉块，两放置板的顶部左右两侧均连接有安装块，安装块的中部开有导孔，导孔内设有导杆，导杆与导孔配合，左右放置板上的两导杆内侧均连接有夹块，夹块与安装块之间连接有弹簧，导杆穿过弹簧，夹块的内侧连接有橡胶块，左右放置板上的两导杆外侧均连接有拉块。

进一步的，还包括有小齿轮和长齿轮，第一转轴的底部安装有小齿轮，小齿轮位于箱体内，左右第二转轴的下部均安装有长齿轮，小齿轮分别与左右长齿轮啮合。

进一步的，还包括有框体、料管和阀门，顶板的顶部左侧连接有框体，框体的左侧下部连接有料管，料管与框体连通，料管上安装有阀门。

使用时，操作人员将机械零件放置在放置板上，然后往机械零件表面滴上适量防锈油，人工启动气缸伸长，气缸带动横板向上移动，横板通过第二轴承座带动第二转轴向上移动，从而带动放置板向上移动，进而带动机械零件向上移动，使得机械零件与毛刷接触，然后关闭气缸，此时操作人员启动电机，电机转动带动第一转轴转动，从而带动转杆转动，进而带动连杆转动，第一滑块和环形滑轨起导向作用，连杆带动毛刷转动，从而使得毛刷对机械零件进行扫刷，涂抹过程中，操作人员可转动放置板，从而带动机械零件转动，使得毛刷将机械零件表面的防锈油涂抹均匀，完成后，关闭电机并启动气缸缩短，从而带动横板向下移动，横板带动第二轴承座和第二转轴向下移动，进而通过放置板带动机械零件向下移动，使得机械零件与毛刷分离，当放置板复位后关闭气缸，然后将机械零件反到另一面重复以上操作即可，如此即可对机械零件均匀涂抹防锈油，且涂抹效率高。

因为还包括有安装块、导杆、夹块、弹簧、橡胶块和拉块，两放置板的顶部左右两侧均连接有安装块，安装块的中部开有导孔，导孔内设有导杆，导杆与导孔配合，左右放置板上的两导杆内侧均连接有夹块，夹块与安装块之间连接有弹簧，导杆穿过弹簧，夹块的内侧连接有橡胶块，左右放置板上的两导杆外侧均连接有拉块。所以，使用时操作人员分别向左右两边拉动拉块，从而通过导杆带动夹块向外移动，弹簧被压缩，此时将机械零件放置在放置板上，使得机械零件位于左右夹块之间，放置好后，松开拉块，在弹簧的作用下，左右夹块将机械零件夹紧固定，橡胶块起防滑作用，从而使得机械零件夹的更加稳固，如此即可防止在涂抹防锈油时机械零件从放置板上掉落，同理，涂抹完成后，分别向左右两边拉动拉块将机械零件取出即可。

因为还包括有小齿轮和长齿轮，第一转轴的底部安装有小齿轮，小齿轮位于箱体内，左右第二转轴的下部均安装有长齿轮，小齿轮分别与左右长齿轮啮合。所以，使用时第一转轴转动带动长齿轮转动，从而通过长齿轮带动第二转轴转动，进而带动放置板转动，放置板带动机械零件转动，使得毛刷对机械零件表面进行全面均匀涂抹防锈油，从而进一步提高涂抹效率。

因为还包括有框体、料管和阀门，顶板的顶部左侧连接有框体，框体的左侧下部连接有料管，料管与框体连通，料管上安装有阀门。所以，使用前将适量的防锈油倒入框体内，使用时，将机械零件放置在放置板上后，操作人员拿起并移动料管，使得料管末端位于机械零件上方，然后打开阀门，使得框体内的防锈油从料管滴在机械零件上，当机械零件表面滴有适量的防锈油后，关闭阀门即可，使得操作本发明时更加简单，进而提高涂抹效率。

本发明通过电机转动带动毛刷和放置板转动，毛刷将机械零件表面的防锈油涂抹均匀，放置板带动机械零件转动，从而使得毛刷对机械零件全面涂抹，涂抹更充分，达到了涂抹比较均匀的效果。

附图说明

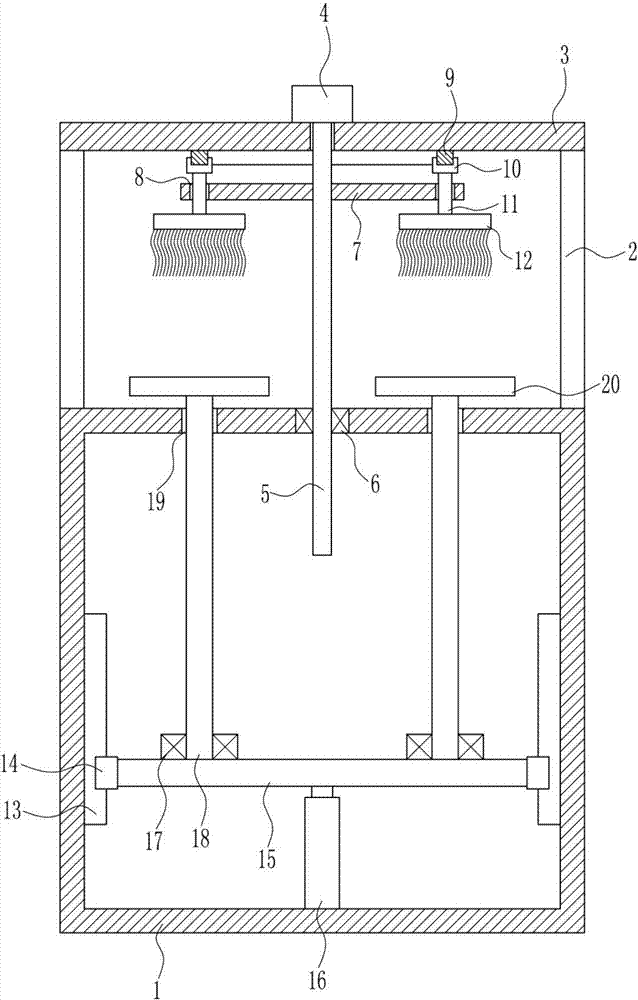

图1为本发明的第一种主视图的剖视示意图。

图2为本发明转杆的俯视结构示意图。

图3为本发明的第二种主视图的剖视示意图。

图4为本发明的第三种主视图的剖视示意图。

其中，上述附图包括以下附图标记：1箱体，2支板，3顶板，4电机，5第一转轴，6第一轴承座，7转杆，8第一通孔，9环形滑轨，10第一滑块，11连杆，12毛刷，13第一滑轨，14第二滑块，15横板，16气缸，17第二轴承座，18第二转轴，19第二通孔，20放置板，21安装块，22导孔，23导杆，24夹块，25弹簧，26橡胶块，27拉块，28小齿轮，29长齿轮，30框体，31料管，32阀门。

具体实施方式

下面参照附图对本发明的实施例进行详细描述。

实施例1

一种机械零件表面防锈油涂抹设备，如图1-4所示，包括有箱体1、支板2、顶板3、电机4、第一转轴5、第一轴承座6、转杆7、环形滑轨9、第一滑块10、连杆11、毛刷12、第一滑轨13、第二滑块14、横板15、气缸16、第二轴承座17、第二转轴18和放置板20，箱体1的顶部左右两侧均连接有支板2，左右支板2的顶部连接有顶板3，顶板3的顶部中间安装有电机4，电机4的输出轴连接有第一转轴5，第一转轴5滑动式贯穿顶板3中部，箱体1的顶部中间嵌入式安装有第一轴承座6，第一转轴5与第一轴承座6内的轴承过盈连接，第一转轴5的上部连接有转杆7，转杆7的左右两侧均开有第一通孔8，顶板3的底部安装有环形滑轨9，环形滑轨9上设有两个第一滑块10，第一滑块10与环形滑轨9滑动式配合，两第一滑块10的底部均连接有连杆11，两连杆11分别穿过左右第一通孔8，两连杆11的底部均连接有毛刷12，箱体1内左右两侧中部均安装有第一滑轨13，第一滑轨13上设有第二滑块14，第二滑块14与第一滑轨13滑动式配合，左右第二滑块14之间连接有横板15，箱体1内底部中间安装有气缸16，气缸16的顶部与横板15底部中间连接，横板15的顶部左右两侧均安装有第二轴承座17，左右第二轴承座17内的轴承均过盈连接有第二转轴18，箱体1顶部左右两侧均开有第二通孔19，左右第二转轴18分别穿过左右第二通孔19，左右第二转轴18的顶部均连接有放置板20。

实施例2

一种机械零件表面防锈油涂抹设备，如图1-4所示，包括有箱体1、支板2、顶板3、电机4、第一转轴5、第一轴承座6、转杆7、环形滑轨9、第一滑块10、连杆11、毛刷12、第一滑轨13、第二滑块14、横板15、气缸16、第二轴承座17、第二转轴18和放置板20，箱体1的顶部左右两侧均连接有支板2，左右支板2的顶部连接有顶板3，顶板3的顶部中间安装有电机4，电机4的输出轴连接有第一转轴5，第一转轴5滑动式贯穿顶板3中部，箱体1的顶部中间嵌入式安装有第一轴承座6，第一转轴5与第一轴承座6内的轴承过盈连接，第一转轴5的上部连接有转杆7，转杆7的左右两侧均开有第一通孔8，顶板3的底部安装有环形滑轨9，环形滑轨9上设有两个第一滑块10，第一滑块10与环形滑轨9滑动式配合，两第一滑块10的底部均连接有连杆11，两连杆11分别穿过左右第一通孔8，两连杆11的底部均连接有毛刷12，箱体1内左右两侧中部均安装有第一滑轨13，第一滑轨13上设有第二滑块14，第二滑块14与第一滑轨13滑动式配合，左右第二滑块14之间连接有横板15，箱体1内底部中间安装有气缸16，气缸16的顶部与横板15底部中间连接，横板15的顶部左右两侧均安装有第二轴承座17，左右第二轴承座17内的轴承均过盈连接有第二转轴18，箱体1顶部左右两侧均开有第二通孔19，左右第二转轴18分别穿过左右第二通孔19，左右第二转轴18的顶部均连接有放置板20。

还包括有安装块21、导杆23、夹块24、弹簧25、橡胶块26和拉块27，两放置板20的顶部左右两侧均连接有安装块21，安装块21的中部开有导孔22，导孔22内设有导杆23，导杆23与导孔22配合，左右放置板20上的两导杆23内侧均连接有夹块24，夹块24与安装块21之间连接有弹簧25，导杆23穿过弹簧25，夹块24的内侧连接有橡胶块26，左右放置板20上的两导杆23外侧均连接有拉块27。

实施例3

一种机械零件表面防锈油涂抹设备，如图1-4所示，包括有箱体1、支板2、顶板3、电机4、第一转轴5、第一轴承座6、转杆7、环形滑轨9、第一滑块10、连杆11、毛刷12、第一滑轨13、第二滑块14、横板15、气缸16、第二轴承座17、第二转轴18和放置板20，箱体1的顶部左右两侧均连接有支板2，左右支板2的顶部连接有顶板3，顶板3的顶部中间安装有电机4，电机4的输出轴连接有第一转轴5，第一转轴5滑动式贯穿顶板3中部，箱体1的顶部中间嵌入式安装有第一轴承座6，第一转轴5与第一轴承座6内的轴承过盈连接，第一转轴5的上部连接有转杆7，转杆7的左右两侧均开有第一通孔8，顶板3的底部安装有环形滑轨9，环形滑轨9上设有两个第一滑块10，第一滑块10与环形滑轨9滑动式配合，两第一滑块10的底部均连接有连杆11，两连杆11分别穿过左右第一通孔8，两连杆11的底部均连接有毛刷12，箱体1内左右两侧中部均安装有第一滑轨13，第一滑轨13上设有第二滑块14，第二滑块14与第一滑轨13滑动式配合，左右第二滑块14之间连接有横板15，箱体1内底部中间安装有气缸16，气缸16的顶部与横板15底部中间连接，横板15的顶部左右两侧均安装有第二轴承座17，左右第二轴承座17内的轴承均过盈连接有第二转轴18，箱体1顶部左右两侧均开有第二通孔19，左右第二转轴18分别穿过左右第二通孔19，左右第二转轴18的顶部均连接有放置板20。

还包括有安装块21、导杆23、夹块24、弹簧25、橡胶块26和拉块27，两放置板20的顶部左右两侧均连接有安装块21，安装块21的中部开有导孔22，导孔22内设有导杆23，导杆23与导孔22配合，左右放置板20上的两导杆23内侧均连接有夹块24，夹块24与安装块21之间连接有弹簧25，导杆23穿过弹簧25，夹块24的内侧连接有橡胶块26，左右放置板20上的两导杆23外侧均连接有拉块27。

还包括有小齿轮28和长齿轮29，第一转轴5的底部安装有小齿轮28，小齿轮28位于箱体1内，左右第二转轴18的下部均安装有长齿轮29，小齿轮28分别与左右长齿轮29啮合。

实施例4

一种机械零件表面防锈油涂抹设备，如图1-4所示，包括有箱体1、支板2、顶板3、电机4、第一转轴5、第一轴承座6、转杆7、环形滑轨9、第一滑块10、连杆11、毛刷12、第一滑轨13、第二滑块14、横板15、气缸16、第二轴承座17、第二转轴18和放置板20，箱体1的顶部左右两侧均连接有支板2，左右支板2的顶部连接有顶板3，顶板3的顶部中间安装有电机4，电机4的输出轴连接有第一转轴5，第一转轴5滑动式贯穿顶板3中部，箱体1的顶部中间嵌入式安装有第一轴承座6，第一转轴5与第一轴承座6内的轴承过盈连接，第一转轴5的上部连接有转杆7，转杆7的左右两侧均开有第一通孔8，顶板3的底部安装有环形滑轨9，环形滑轨9上设有两个第一滑块10，第一滑块10与环形滑轨9滑动式配合，两第一滑块10的底部均连接有连杆11，两连杆11分别穿过左右第一通孔8，两连杆11的底部均连接有毛刷12，箱体1内左右两侧中部均安装有第一滑轨13，第一滑轨13上设有第二滑块14，第二滑块14与第一滑轨13滑动式配合，左右第二滑块14之间连接有横板15，箱体1内底部中间安装有气缸16，气缸16的顶部与横板15底部中间连接，横板15的顶部左右两侧均安装有第二轴承座17，左右第二轴承座17内的轴承均过盈连接有第二转轴18，箱体1顶部左右两侧均开有第二通孔19，左右第二转轴18分别穿过左右第二通孔19，左右第二转轴18的顶部均连接有放置板20。

还包括有安装块21、导杆23、夹块24、弹簧25、橡胶块26和拉块27，两放置板20的顶部左右两侧均连接有安装块21，安装块21的中部开有导孔22，导孔22内设有导杆23，导杆23与导孔22配合，左右放置板20上的两导杆23内侧均连接有夹块24，夹块24与安装块21之间连接有弹簧25，导杆23穿过弹簧25，夹块24的内侧连接有橡胶块26，左右放置板20上的两导杆23外侧均连接有拉块27。

还包括有小齿轮28和长齿轮29，第一转轴5的底部安装有小齿轮28，小齿轮28位于箱体1内，左右第二转轴18的下部均安装有长齿轮29，小齿轮28分别与左右长齿轮29啮合。

还包括有框体30、料管31和阀门32，顶板3的顶部左侧连接有框体30，框体30的左侧下部连接有料管31，料管31与框体30连通，料管31上安装有阀门32。

使用时，操作人员将机械零件放置在放置板20上，然后往机械零件表面滴上适量防锈油，人工启动气缸16伸长，气缸16带动横板15向上移动，横板15通过第二轴承座17带动第二转轴18向上移动，从而带动放置板20向上移动，进而带动机械零件向上移动，使得机械零件与毛刷12接触，然后关闭气缸16，此时操作人员启动电机4，电机4转动带动第一转轴5转动，从而带动转杆7转动，进而带动连杆11转动，第一滑块10和环形滑轨9起导向作用，连杆11带动毛刷12转动，从而使得毛刷12对机械零件进行扫刷，涂抹过程中，操作人员可转动放置板20，从而带动机械零件转动，使得毛刷12将机械零件表面的防锈油涂抹均匀，完成后，关闭电机4并启动气缸16缩短，从而带动横板15向下移动，横板15带动第二轴承座17和第二转轴18向下移动，进而通过放置板20带动机械零件向下移动，使得机械零件与毛刷12分离，当放置板20复位后关闭气缸16，然后将机械零件反到另一面重复以上操作即可，如此即可对机械零件均匀涂抹防锈油，且涂抹效率高。

因为还包括有安装块21、导杆23、夹块24、弹簧25、橡胶块26和拉块27，两放置板20的顶部左右两侧均连接有安装块21，安装块21的中部开有导孔22，导孔22内设有导杆23，导杆23与导孔22配合，左右放置板20上的两导杆23内侧均连接有夹块24，夹块24与安装块21之间连接有弹簧25，导杆23穿过弹簧25，夹块24的内侧连接有橡胶块26，左右放置板20上的两导杆23外侧均连接有拉块27。所以，使用时操作人员分别向左右两边拉动拉块27，从而通过导杆23带动夹块24向外移动，弹簧25被压缩，此时将机械零件放置在放置板20上，使得机械零件位于左右夹块24之间，放置好后，松开拉块27，在弹簧25的作用下，左右夹块24将机械零件夹紧固定，橡胶块26起防滑作用，从而使得机械零件夹的更加稳固，如此即可防止在涂抹防锈油时机械零件从放置板20上掉落，同理，涂抹完成后，分别向左右两边拉动拉块27将机械零件取出即可。

因为还包括有小齿轮28和长齿轮29，第一转轴5的底部安装有小齿轮28，小齿轮28位于箱体1内，左右第二转轴18的下部均安装有长齿轮29，小齿轮28分别与左右长齿轮29啮合。所以，使用时第一转轴5转动带动长齿轮29转动，从而通过长齿轮29带动第二转轴18转动，进而带动放置板20转动，放置板20带动机械零件转动，使得毛刷12对机械零件表面进行全面均匀涂抹防锈油，从而进一步提高涂抹效率。

因为还包括有框体30、料管31和阀门32，顶板3的顶部左侧连接有框体30，框体30的左侧下部连接有料管31，料管31与框体30连通，料管31上安装有阀门32。所以，使用前将适量的防锈油倒入框体30内，使用时，将机械零件放置在放置板20上后，操作人员拿起并移动料管31，使得料管31末端位于机械零件上方，然后打开阀门32，使得框体30内的防锈油从料管31滴在机械零件上，当机械零件表面滴有适量的防锈油后，关闭阀门32即可，使得操作本发明时更加简单，进而提高涂抹效率。

上述实施例是提供给熟悉本领域内的人员来实现或使用本发明的，熟悉本领域的人员可在不脱离本发明的发明思想的情况下，对上述实施例做出种种修改或变化，因而本发明的保护范围并不被上述实施例所限，而应该是符合权利要求书提到的创新性特征的最大范围。
