技术领域

本发明涉及幕墙窗技术领域，具体为一种利用风力及时关闭的幕墙窗。

背景技术

幕墙窗是现代高层建筑的重要装修材料，其优点在于外表美观并且使用简单，同时使用的安全性较高，但是，一间房间设置有多个幕墙窗，在遇到大风的恶劣天气时，若人已走完并忘记关闭幕墙窗时，风会从幕墙窗中进入室内，将室内吹得乱七八槽，并且在下雨的时候如果遇到大风，风会将雨水通过开口吹进室内，使室内地面变得潮湿，带来许多不便，因此我们提出了一种利用风力及时关闭的幕墙窗来解决以上的问题。

发明内容

本发明为实现技术目的采用如下技术方案：一种利用风力及时关闭的幕墙窗，包括固定架，所述固定架的内壁转动连接有转杆，转杆的底部铰接有铰接杆，固定架的内顶壁转动连接有窗架，窗架两侧的正面均活动连接有风扇，风扇的中部固定连接有与窗架的正面活动连接的转轴，转轴的背面固定连接有齿轮，齿轮的外侧啮合有齿杆，齿杆的顶部固定连接有与窗架的内顶壁固定连接的弹簧一，齿杆的底部固定连接有与窗架的内壁滑动连接的活塞一，活塞一的内侧开设有进气孔，活塞一的底部转动连接有挡板，窗架的中部且靠近活塞一的底部固定连接有单向阀，窗架的内顶壁且靠近单向阀的底部固定连接有弹簧二，弹簧二的底部固定连接有与窗架的内壁滑动连接的活塞二，活塞二的底部与铰接杆固定连接，窗架的两侧均开设有出气口一，窗架的两侧均插接有卡块，卡块的中部开设有与出气口一相适配的出气口二，卡块的内侧固定连接有与窗架的内壁固定连接的弹簧三，窗架的背面开设有与铰接杆相适配的滑槽。

本发明具备以下有益效果：

该利用风力及时关闭的幕墙窗，通过风扇与活塞二的配合使用，幕墙窗打开时遇到风的情况下，风力会吹动风扇转动，风扇的转动带动活塞一上下运动，使空气通过单向阀不断挤入活塞二与单向阀之间，使活塞二向下移动，同时活塞二带动铰接杆向下移动，带动转杆转动，使窗架向固定架方向转动，最终使窗架关闭，从而达到了利用风力及时关闭幕墙窗的效果，避免室内大风吹得乱七八槽，同时也避免雨天室内吹入雨水，节省了人力。

进一步，所述固定架的形状为长方形且固定架的材料为铝合金材料，固定架内侧的尺寸不小于窗架的尺寸。

进一步，所述转杆的长度不大于窗架的长度且转杆的材料为铝合金材料。

进一步，所述风扇的材料为铝合金材料且两侧风扇在风力作用下转动的方向相反，左侧风扇在风力作用下逆时针转动，右侧风扇在风里作用下顺时针转动。

进一步，所述弹簧一为压缩弹簧且数量为两个，所述弹簧二为压缩弹簧且数量为两个，所述弹簧三为压缩弹簧且数量为两个。

进一步，所述滑槽的数量为两个且滑槽的宽度不小于铰接杆的宽度。

附图说明

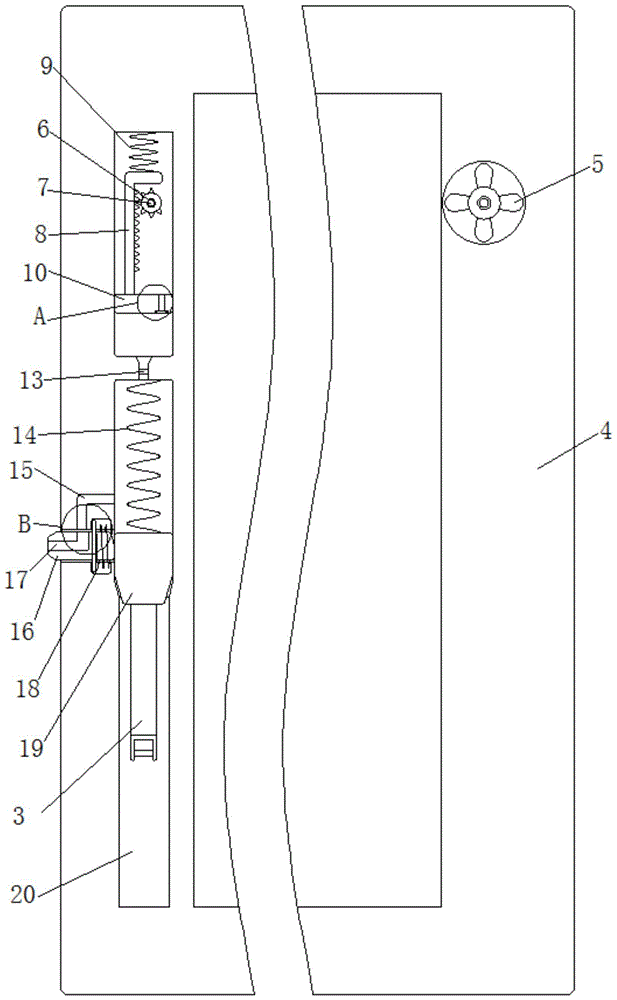

图1为本发明结构示意图；

图2为本发明滑槽结构示意图；

图3为本发明窗架关闭结构示意图；

图4为本发明窗架展开结构示意图；

图5为本发明图1中A部局部放大结构示意图；

图6为本发明图1中B部局部放大结构示意图。

图中：1固定架、2转杆、3铰接杆、4窗架、5风扇、6转轴、7齿轮、8齿杆、9弹簧一、10活塞一、11进气孔、12挡板、13单向阀、14弹簧二、15出气口一、16卡块、17出气口二、18弹簧三、19活塞二、20滑槽。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-6，一种利用风力及时关闭的幕墙窗，包括固定架1，固定架1起到为窗架4转动提供支点的作用，固定架1的形状为长方形且固定架1的材料为铝合金材料，固定架1内侧的尺寸不小于窗架4的尺寸，固定架1的内壁转动连接有转杆2，转杆2的长度不大于窗架4的长度且转杆2的材料为铝合金材料，转杆2的底部铰接有铰接杆3，铰接杆3起到传动的作用，固定架1的内顶壁转动连接有窗架4，窗架4两侧的正面均活动连接有风扇5，风扇5的材料为铝合金材料且两侧风扇5在风力作用下转动的方向相反，左侧风扇5在风力作用下逆时针转动，右侧风扇5在风里作用下顺时针转动，风扇5的中部固定连接有与窗架4的正面活动连接的转轴6，转轴6的背面固定连接有齿轮7，齿轮7有三分之一没有齿牙，齿轮7的外侧啮合有齿杆8，齿杆8的顶部固定连接有与窗架4的内顶壁固定连接的弹簧一9，弹簧一9为压缩弹簧且数量为两个，齿杆8的底部固定连接有与窗架4的内壁滑动连接的活塞一10，活塞一10起到将空气通过单向阀13挤入活塞二19上方的作用，活塞一10的内侧开设有进气孔11，活塞一10的底部转动连接有挡板12，挡板12的右侧连接有扭簧并且扭簧帮助挡板12回位，窗架4的中部且靠近活塞一10的底部固定连接有单向阀13，窗架4的内顶壁且靠近单向阀13的底部固定连接有弹簧二14，弹簧二14为压缩弹簧且数量为两个，弹簧二14的底部固定连接有与窗架4的内壁滑动连接的活塞二19，活塞二19的底部与铰接杆3固定连接，窗架4的两侧均开设有出气口一15，窗架4的两侧均插接有卡块16，卡块16的中部开设有与出气口一15相适配的出气口二17，卡块16的内侧固定连接有与窗架4的内壁固定连接的弹簧三18，弹簧三18为压缩弹簧且数量为两个，弹簧三18起到将活塞二19拉向上方的作用，窗架4的背面开设有与铰接杆3相适配的滑槽20，滑槽20起到便于铰接杆3滑动的作用，滑槽20的数量为两个且滑槽20的宽度不小于铰接杆3的宽度。

工作原理：初始状态下，窗架4处于打开状态，当遇到大风天气时，左侧的风扇5在风力作用下逆时针转动，右侧的风扇5在风力作用下顺时针转动，两侧的风扇5通过转轴6带动齿轮7转动，齿轮7带动齿杆8向下移动，当齿杆8下移至最低端时，由于齿轮7有三分之一没有齿牙，所以齿杆8会在弹簧一9的作用下向上移动，从而使齿杆8上下往复移动，同时齿杆8带动活塞一10上下移动，活塞一10上移时，空气会将挡板12向下挤压转开，这时，空气通过进气孔11进入活塞一10底部，当活塞一10下移时，挡板12在扭簧的作用转回并将进气孔11堵住，于是，活塞一10会将底部的空气通过单向阀13挤入单向阀13的底部，原本活塞二19处于靠近单向阀13底部的位置，随着空气不断从单向阀13进入活塞二19的顶部，活塞二19会在空气的压力下向下移动，这时铰接杆3也会向下移动，从而带动窗架4向固定架1方向转动，当活塞二19下移至最底部时，活塞二19将卡块16挤出，卡块与固定架1卡接在一起，这时窗架4将与固定架1相对固定，从而达到关闭窗架4的目的，同时出气口二17与出气口一15对应上，活塞二19顶部的空气都会通过出气口一15和出气口二17排出，便于窗架4下次打开。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
