技术领域

本发明涉及一种用于墙壁开关插座下线预埋的底盒，特别是涉及一种复合式定位开关盒。

背景技术

现有墙壁开关插座安装前要在墙面预埋底盒，装修时都是在现有墙面上开孔，然后将现有底盒放到开孔内，底盒在开孔内不容易摆正位置，而且在用发泡或砂浆填缝固定时也容易弄歪，这仍有待于技术解决。

发明内容

为了解决上述问题，本发明提供了一种复合式定位开关盒。

本发明采用的技术方案为：一种复合式定位开关盒，其特征在于包括底盒和定位支臂，底盒四壁底沿居中位置设有豁口，定位支臂为四个，定位支臂长度为盒深度的三分之一至三分之二，定位支臂位于盒外外端指向底盒外沿，定位支臂内端设有弯折后由豁口探入盒内的变向部，变向部的弯折处抵在豁口上沿，变向部两侧设有支撑在盒内底角处的轴，变向部内端面设有插孔，插孔连接有支臂，支臂上设有钉孔，与底盒外沿接触设有“十”字型定位架，与钉孔相对设有定位孔，穿过钉孔与定位孔设有连接支臂和定位架的螺杆，螺杆上设有螺帽。

进一步的，所述底盒底中部设有凸台，凸台上设有调深孔，调深孔内设有调深螺钉。

进一步的，所述底盒底四角设有圆柱，圆柱上设有过孔，过孔上设有螺钉。

进一步的，所述钉孔和定位孔均为相对的长条形，螺杆上设有吻合在钉孔内的方块。

本发明使用时，将开关盒放到墙面上的开孔内，施力将定位架外端贴靠在墙面上，然后上紧螺母，使底盒外沿与墙面一平，同时使定位支臂外端远离侧壁支撑在开孔内，使盒体位置端正稳定，盒体变形小，然后用发泡或砂浆填缝固定，固定以后即可拆下定位架和支臂。

附图说明

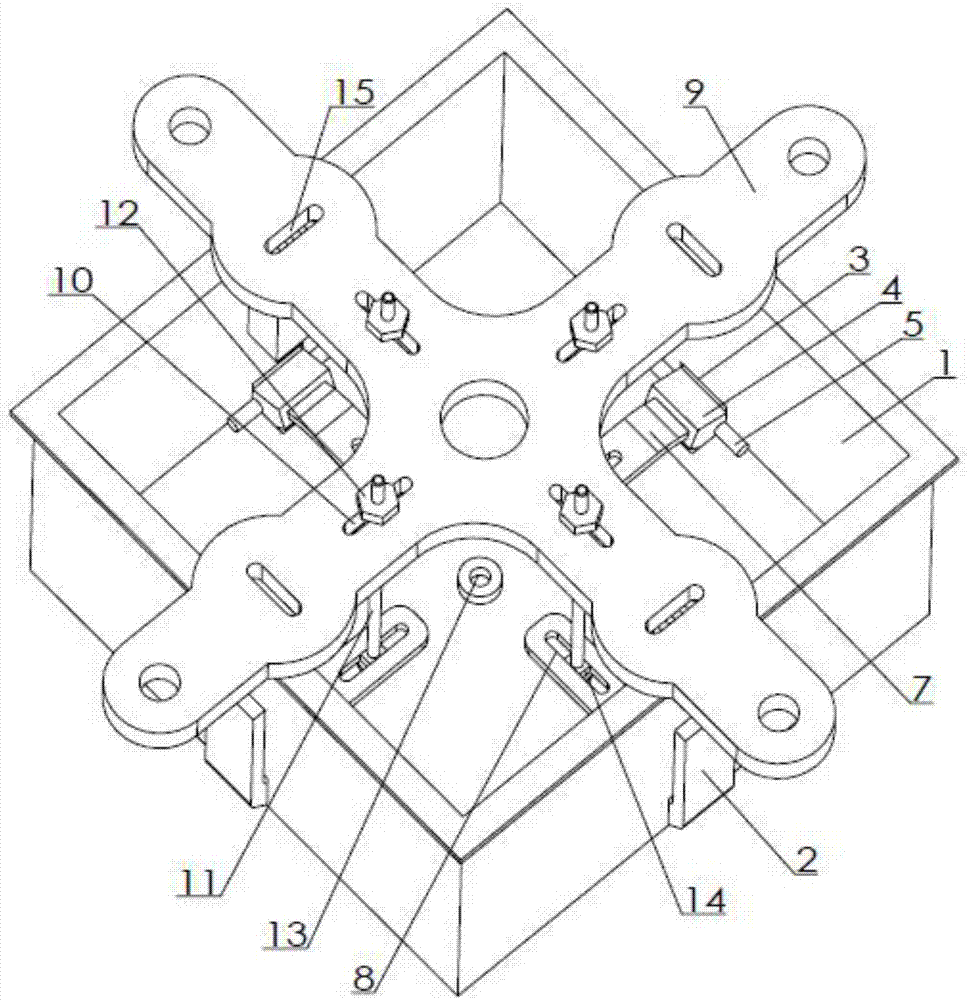

图1为本发明实施例整体示意图。

图2为本发明实施例分解示意图。

附图标记:1底盒；2定位支臂；3豁口；4变向部；5轴；6插孔；7支臂；8钉孔；9定位架；10定位孔；11螺杆；12螺帽；13调深孔；14方块；15连接孔。

具体实施方式

本发明实施例如图1、2所示，该复合式定位开关盒设有底盒1和定位支臂2，底盒四壁底沿居中位置分别设有豁口3，定位支臂为四个，定位支臂长度为盒深度的三分之一至三分之二，定位支臂位于盒外外端指向底盒外沿，定位支臂内端设有弯折后由豁口探入盒内的变向部4，变向部的弯折处抵在豁口上沿，上沿是指靠近底盒外沿的一端沿，变向部两侧设有支撑在盒内底角处的轴5，变向部内端面设有插孔6，插孔连接有支臂7，支臂上设有钉孔8，与底盒外沿接触设有“十”字型定位架9，与钉孔相对设有定位孔10，穿过钉孔与定位孔设有连接支臂和定位架的螺杆11，螺杆上设有螺帽12；底盒底中部设有凸台，凸台上设有调深孔13，调深孔内设有调深螺钉，用于调节深度，钉孔和定位孔均为相对的长条形，螺杆上设有吻合在钉孔内的方块14，防止转动，定位架上设有与底盒安装钉孔对齐的连接孔15，通过螺钉与底盒连为一体，更便于操作。

本发明使用时，将开关盒放到墙面上的开孔内，施力将定位架外端贴靠在墙面上，然后上紧螺母，使底盒外沿与墙面一平，同时使定位支臂外端远离侧壁支撑在开孔内，使盒体位置端正稳定，盒体变形小，然后用发泡或砂浆填缝固定，固定以后即可拆下定位架和支臂。

实施时，可在底盒底四角设有圆柱，圆柱上设有过孔，过孔上设有螺钉，用于调平；定位架外端设有定位孔，可通过钢钉与墙面连为一体。

综上所述仅为本发明较佳实施例，凡依本申请所做的等效修饰和现有技术添加均视为本发明技术范畴。
