技术领域

本发明涉及水电站设备领域，具体地说是一种用于黄河水电站的水闸。

背景技术

水电站通过闸门来控制泄水通道的关闭和开启，水电站必备的装置。

水电站也有建设在黄河水系上，黄河的水质沙多水少，闸门在关闭时底部经常会堆积沙土，使闸门在关闭时受到沙土磨损，对闸门造成损坏，且由于沙土的堆积，闸门的关闭不严实，无法保证断流。

发明内容

本发明的主要目的在于克服现有技术的不足，提供一种用于黄河水电站的水闸。

本发明采用如下技术方案来实现：一种用于黄河水电站的水闸，其结构包括转盘、闸框、丝杆、门板、螺母、底槽、晃动装置，所述闸框的地步连接有底槽，所述闸框的两侧设有导轨，所述门板设有闸框两侧的导轨内，所述门板顶部焊接有螺母，所述丝杆安装在闸框中间，所述丝杆与螺母螺纹连接，所述丝杆顶部穿过闸框顶部与转盘相连接，所述门板内部为空腔且底部不封口，所述门板内部安装有晃动装置，所述晃动装置由线轮、滑轮、拉绳、摆动机构组成，所述线轮连接在丝杆顶部，所述线轮的两侧分别设有滑轮，所述滑轮连接在闸框顶部，所述摆动机构设有个并分别设在门板内部两侧，个摆动机构分别通过拉绳与线轮相连接，两侧的拉绳分别与个滑轮相配合。

作为优化，所述摆动机构由圆形轨道、转轮、转杆、滑块、连杆、滑套、滑杆、摆动杆、铰接座、刷杆组成，所述圆形轨道中心连接有转轮，所述转轮通过转杆与滑块相连接，所述滑块设在圆形轨道内，所述滑块通过连杆与滑套相铰接，所述滑套套设在滑杆上，所述滑杆水平放置并连接在圆形轨道侧面，所述滑杆中间下方设有铰接座，所述摆动杆与刷杆相连接且两者的连接处安装在铰接座上，所述摆动杆上设有滑槽，所述滑槽与滑块滑动连接，所述转轮上缠绕有拉绳。

作为优化，所述刷杆由外杆、弹簧、内杆、刷头组成，所述外杆为中空结构切底部不封口，所述内杆设在外杆内部，所述内杆顶部通过弹簧与外杆内顶部相连接，所述内杆底部连接有刷头。

作为优化，所述门板一侧设有导流块，所述导流块为的外侧设有上下两个半圆形状的凹槽。

作为优化，所述刷头为球形。

作为优化，所述弹簧为压缩弹簧。

作为优化，所述滑杆与圆形轨道的水平直径设在同一水平线上。

有益效果

本发明在使用时，通过转盘带动丝杆旋转使螺母带动门板进行上下移动从而进行开启关闭，当门板向下移动进行关闭时，丝杆旋转同时带动线轮进行旋转，线轮旋转对拉绳进行收卷，从而使缠绕有拉绳的转轮进行旋转，使滑块在圆形轨道上进行圆周运动，而滑块通过连杆能够拉动滑套在滑杆进行左右往复水平移动，从而带动摆动杆、刷杆在铰接座上进行左右摆动，从而晃动水，使沙土扬起，避免堆积，而刷头能够对底部的沙土进行进一步摇晃，对堆积在底部的沙土彻底扬起，使闸门边下移边进行晃动，便于闸门的关闭。

与现有技术相比，本发明的有益效果是：通过闸门下移的动力带动晃动装置对水体进行晃动，使沙土扬起，避免堆积，减少闸门关闭使与沙土的磨损，使闸门关闭更加严实。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、目的和优点将会变得更明显：

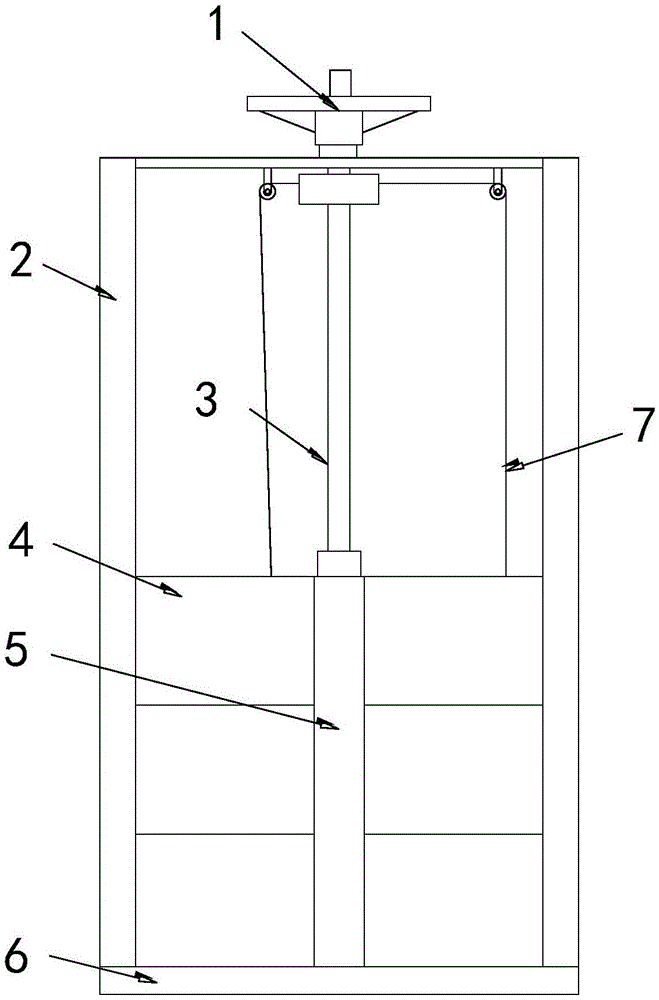

图1为本发明一种用于黄河水电站的水闸的结构示意图。

图2为本发明晃动装置的结构示意图。

图3为本发明摆动机构的结构示意图。

图4为本发明刷杆的结构示意图。

图5为本发明导流块的侧面图。

图中：转盘1、闸框2、丝杆3、门板4、螺母5、底槽6、晃动装置7、线轮70、滑轮71、拉绳72、摆动机构73、圆形轨道a、转轮b、转杆c、滑块d、连杆e、滑套f、滑杆g、摆动杆h、铰接座i、刷杆j、外杆j1、弹簧j2、内杆j、刷头j4、导流块8。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-5，本发明提供一种用于黄河水电站的水闸技术方案：其结构包括转盘1、闸框2、丝杆3、门板4、螺母5、底槽6、晃动装置7，所述闸框2的地步连接有底槽6，所述闸框2的两侧设有导轨，所述门板4设有闸框2两侧的导轨内，所述门板4顶部焊接有螺母5，所述丝杆3安装在闸框2中间，所述丝杆3与螺母5螺纹连接，所述丝杆3顶部穿过闸框2顶部与转盘1相连接，所述门板4内部为空腔且底部不封口，所述门板4内部安装有晃动装置7，所述晃动装置7由线轮70、滑轮71、拉绳72、摆动机构73组成，所述线轮70连接在丝杆3顶部，所述线轮70的两侧分别设有滑轮71，所述滑轮71连接在闸框2顶部，所述摆动机构73设有2个并分别设在门板4内部两侧，2个摆动机构73分别通过拉绳72与线轮70相连接，两侧的拉绳72分别与2个滑轮71相配合。

所述摆动机构73由圆形轨道a、转轮b、转杆c、滑块d、连杆e、滑套f、滑杆g、摆动杆h、铰接座i、刷杆j组成，所述圆形轨道a中心连接有转轮b，所述转轮b通过转杆c与滑块d相连接，所述滑块d设在圆形轨道a内，所述滑块d通过连杆e与滑套f相铰接，所述滑套f套设在滑杆g上，所述滑杆g水平放置并连接在圆形轨道a侧面，所述滑杆g中间下方设有铰接座i，所述摆动杆h与刷杆j相连接且两者的连接处安装在铰接座i上，所述摆动杆h上设有滑槽，所述滑槽与滑块d滑动连接，所述转轮b上缠绕有拉绳72，滑槽便于滑块d的滑动，避免对滑块d进行局限而卡住。

所述刷杆j由外杆j1、弹簧j2、内杆j、刷头j4组成，所述外杆j1为中空结构切底部不封口，所述内杆j设在外杆j1内部，所述内杆j顶部通过弹簧j2与外杆j1内顶部相连接，所述内杆j底部连接有刷头j4，通过弹簧j2能够将内杆j向下顶使内杆j可进行伸缩，使刷杆j越接近底部的时候，依然能够全面清扫到底槽6。

所述门板4一侧设有导流块8，所述导流块8为的外侧设有上下两个半圆形状的凹槽，使冲向门板4的水流能够顺着导流块8向上或向下滑动，减少对门板4的直接冲击。

所述刷头j4为球形，便于刷头j4在移动到边角时依然能够进行清扫。

所述弹簧j2为压缩弹簧，能够将内杆j进行下伸。

所述滑杆g与圆形轨道a的水平直径设在同一水平线上，使滑块d的水平移动距离为圆形轨道a的直径，便于进行计算设计。

工作时通过转盘1带动丝杆3旋转使螺母5带动门板4进行上下移动从而进行开启关闭，当门板4向下移动进行关闭时，丝杆3旋转同时带动线轮70进行旋转，线轮70旋转对拉绳72进行收卷，从而使缠绕有拉绳72的转轮b进行旋转，使滑块d在圆形轨道a上进行圆周运动，而滑块d通过连杆e能够拉动滑套f在滑杆g进行左右往复水平移动，从而带动摆动杆h、刷杆j在铰接座i上进行左右摆动，从而晃动水，使沙土扬起，避免堆积，而刷头j4能够对底部的沙土进行进一步摇晃，对堆积在底部的沙土彻底扬起，使闸门边下移边进行晃动，便于闸门的关闭。

本发明相对现有技术获得的技术进步是：通过闸门下移的动力带动晃动装置对水体进行晃动，使沙土扬起，避免堆积，减少闸门关闭使与沙土的磨损，使闸门关闭更加严实。

尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
