本申请是申请日为2018年10月27日,申请号为CN201811262951.0的发明名称为一种安全性好的插座的分案申请。
技术领域
本发明涉及墙壁插座领域,具体为一种安全性好的插座及其使用方法。
背景技术
墙壁插座开关插座就是安装在墙壁上使用的电器开关与插座,是用来接通和断开电路使用的家用电器,为了家庭内部的装饰美观大部分的家用线路一般埋设在墙体的内部,且墙壁的插座一般也嵌设在墙面上,我们在通过墙壁插座给电器通电的过程中,由于插座中的金属接触导电片与插销的插脚为接触连接,在接通大功率的电器的过程中很有可能发生金属接触导电片与插销的金属插脚发生虚接发热的情况,金属接触导电片与插销的金属插脚发生虚接往往产生温度很高,长时间这种虚接会影响家庭用电线路的安全并有短路火灾发生的风险,漏电保护器一般检测不到线路这种虚接的情况容易造成墙体中的线路发生损坏,由于线路埋设在墙体中在维修线路时会造成很大的麻烦。
发明内容
(一)解决的技术问题
针对现有技术的不足,本发明提供了一种安全性好的插座,解决了由于插座中的金属接触导电片与插销的插脚为接触连接,在接通大功率的电器的过程中很有可能发生金属接触导电片与插销的金属插脚发生虚接发热的情况,金属接触导电片与插销的金属插脚发生虚接往往产生温度很高,长时间这种虚接会影响家庭用电线路的安全并有短路火灾发生的风险,漏电保护器一般检测不到线路这种虚接的情况容易造成墙体中的线路发生损坏,由于线路埋设在墙体中在维修线路时会造成很大的麻烦的问题。
(二)技术方案
为实现以上目的,本发明通过以下技术方案予以实现:一种安全性好的插座,包括塑料壳体,所述塑料壳体的正面开设有插孔,所述塑料壳体的正面并位于两个插孔之间开设有圆孔,所述塑料壳体的内壁并位于插孔的后方固定连接有绝缘座,所述绝缘座的正面并位于两个插孔的后方分别固定连接有金属接触片,两个金属接触片的相远离的一侧分别固定连接有热传导膨胀装置,所述塑料壳体的内壁并位于绝缘座的下方固定连接有弹出装置。
优选的,所述热传导膨胀装置包括气缸一、密封块、导热杆、螺旋导热管、活塞一、密封圈一、传动杆和按压开关,两个金属接触片相远离的一侧分别与气缸焊接固定,所述气缸的内壁与密封块焊接固定,所述气缸的内部并位于金属接触片的外表面与导热杆焊接固定,所述导热杆远离金属接触片的一端贯穿密封块并延伸至密封块的右侧,所述导热杆的外表面并位于密封块的右侧与螺旋导热管焊接固定,所述活塞位于气缸的内部并位于螺旋导热管的右侧,所述活塞的外圈表面与密封圈嵌接,所述密封圈的外圈与气缸的内壁滑动密封连接,所述活塞的右侧与传动杆固定连接,所述传动杆的远离活塞的一端贯穿气缸并延伸至气缸的外部,所述塑料壳体的内壁并位于传动杆向外水平延伸处与按压开关固定连接。
优选的,所述金属接触片、导热杆和螺旋导热管的材质均为金属铜材质。
优选的,所述弹出装置包括气缸二、电磁铁、活塞二、永磁铁块、密封圈二、连接管、气动伸缩杆、顶杆,所述塑料壳体的内壁并位于绝缘座的下方与气缸二固定连接,所述气缸二的内壁底部与电磁铁固定连接,所述活塞二位于气缸二的内部并位于电磁铁的上方,所述活塞二的外圈表面与密封圈二嵌接,所述密封圈二的外圈与气缸二的内壁密封滑动连接,所述活塞二的底部与永磁铁块固定连接,所述气缸二的顶部与连接管连通,所述绝缘座的正面并位于圆孔的后方与气动伸缩杆固定连接,所述连接管远离气缸二的一端与气动伸缩杆连通,所述气动伸缩杆的输出端与顶杆固定连接,所述顶杆远离气动伸缩杆的一端贯穿圆孔并延伸至圆孔的内部。
优选的,所述电磁铁的输入端与电力线路电连接,所述按压开关与电磁铁输入端线路电连接。
(三)有益效果
本发明提供了一种安全性好的插座。具备以下有益效果:
1、该安全性好的插座,当插座的金属接触片与插头的输电发生虚接时,通过金属接触片的发热,通过热量的传递可将热传导膨胀装置内部的气体进行膨胀,热传导膨胀装置受热膨胀后可推动传动杆移动并接触按压开关,通过按压开关的通电电磁铁工作,通过电磁铁与永磁铁块同极相斥可推动气缸二内部的气体进行输出,并通过将气缸二将气体输送到气动伸缩杆的内部可推动顶杆从圆孔中进行伸出,可将插在插座上的插销进行顶出并使插销与插座脱离,有效保障了用电的安全,并减少火灾事故的发生。
2、该安全性好的插座,通过金属接触片上焊接的导热杆以及导热杆上焊接的螺旋导热管,且导热杆和螺旋导热管的材质均为铜材质,方便将虚接的金属接触片发出的热量进行导热,并使气缸一内部的气体膨胀效果更好。
3、该安全性好的插座,通过电磁铁与永磁铁块相靠近一侧的磁极相同,可在电磁铁通电的情况下通过挤压气缸二内部的空气可迅速将插在插座上的插头进行顶出脱离,减少电路虚接造成的线路发热短路损坏的情况。
4、该安全性好的插座,解决了漏电断路器在没断电的情况下插座导电片与插销插脚之间的虚接而造成的线路发热问题,并提高用电安全。
附图说明

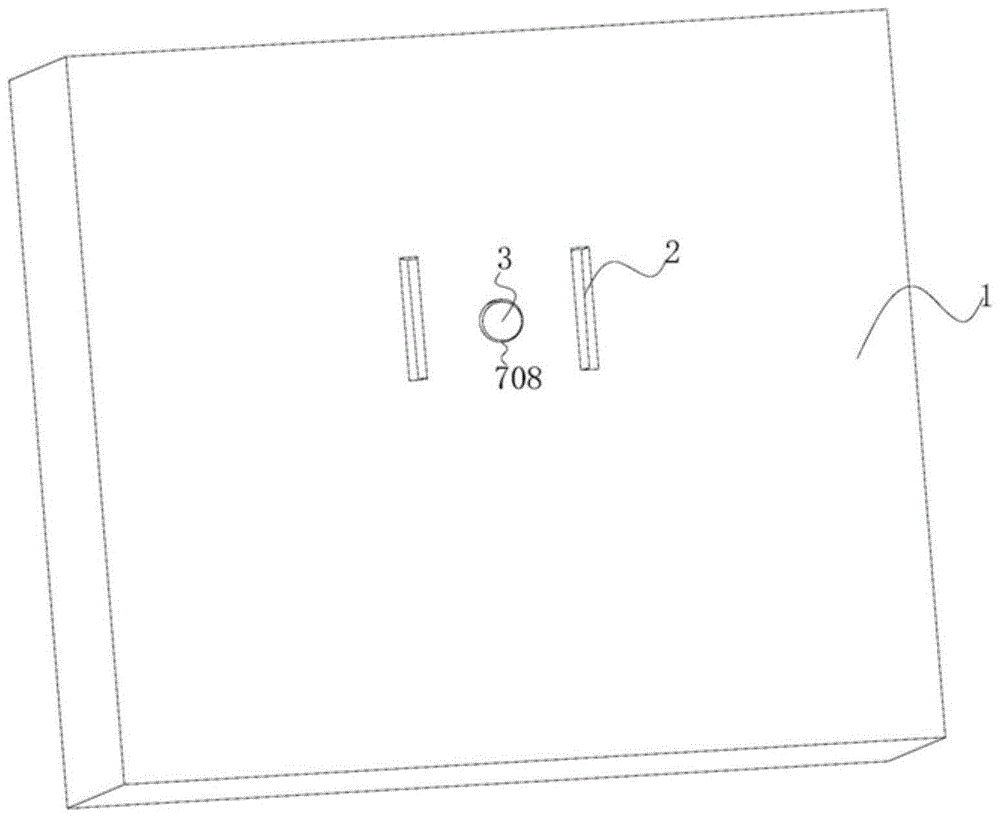

图1为本发明结构示意图;
图2为本发明结构剖视图;
图3为本发明热传导膨胀装置结构剖视图;
图4为本发明弹出装置结构剖视图。
其中,1塑料壳体、2插孔、3圆孔、4绝缘座、5金属接触片、6热传导膨胀装置、601气缸一、602密封块、603导热杆、604螺旋导热管、605活塞一、606密封圈一、607传动杆、608按压开关、7弹出装置、701气缸二、702电磁铁、703活塞二、704永磁铁块、705密封圈二、706连接管、707气动伸缩杆、708顶杆。
具体实施方式
下面结合附图和实施例对本发明作进一步的说明。
本发明实施例提供一种安全性好的插座,如图1-2所示,包括安全性好的插座,包括塑料壳体1,塑料壳体1的正面开设有插孔2,塑料壳体1的正面并位于两个插孔2之间开设有圆孔3,塑料壳体1的内壁并位于插孔2的后方固定连接有绝缘座4,绝缘座4的正面并位于两个插孔2的后方分别固定连接有金属接触片5,两个金属接触片5的相远离的一侧分别固定连接有热传导膨胀装置6,塑料壳体1的内壁并位于绝缘座4的下方固定连接有弹出装置7。
热传导膨胀装置6包括气缸一601、密封块602、导热杆603、螺旋导热管604、活塞一605、密封圈一606、传动杆607和按压开关608,两个金属接触片5相远离的一侧分别与气缸601焊接固定,气缸601的内壁与密封块602焊接固定,气缸601的内部并位于金属接触片5的外表面与导热杆603焊接固定,导热杆603远离金属接触片5的一端贯穿密封块602并延伸至密封块602的右侧,导热杆603的外表面并位于密封块602的右侧与螺旋导热管604焊接固定,金属接触片5、导热杆603和螺旋导热管604的材质均为金属铜材质,通过金属接触片5上焊接的导热杆603以及导热杆603上焊接的螺旋导热管604,且导热杆603和螺旋导热管604的材质均为铜材质,方便将虚接的金属接触片5发出的热量进行导热,并使气缸一601内部的气体膨胀效果更好,活塞605位于气缸601的内部并位于螺旋导热管604的右侧,活塞605的外圈表面与密封圈606嵌接,密封圈606的外圈与气缸601的内壁滑动密封连接,活塞605的右侧与传动杆607固定连接,传动杆607的远离活塞605的一端贯穿气缸601并延伸至气缸601的外部,塑料壳体1的内壁并位于传动杆607向外水平延伸处与按压开关608固定连接。
弹出装置7包括气缸二701、电磁铁702、活塞二703、永磁铁块704、密封圈二705、连接管706、气动伸缩杆707、顶杆708,塑料壳体1的内壁并位于绝缘座4的下方与气缸二701固定连接,气缸二701的内壁底部与电磁铁702固定连接,电磁铁702的输入端与电力线路电连接,按压开关608与电磁铁702输入端线路电连接,按压开关608通过按压可控制电磁铁702的通电工作,活塞二703位于气缸二701的内部并位于电磁铁702的上方,活塞二703的外圈表面与密封圈二705嵌接,密封圈一606和密封圈二705的材质均为硅橡胶材质,密封圈二705的外圈与气缸二701的内壁密封滑动连接,活塞二703的底部与永磁铁块704固定连接,电磁铁702与永磁铁块704相靠近的一侧磁极相同,通过电磁铁702与永磁铁块704相靠近一侧的磁极相同,可在电磁铁702通电的情况下通过挤压气缸二701内部的空气可迅速将插在插座上的插头进行顶出脱离,减少电路虚接造成的线路发热短路损坏的情况,气缸二701的顶部与连接管706连通,绝缘座4的正面并位于圆孔3的后方与气动伸缩杆707固定连接,连接管706远离气缸二701的一端与气动伸缩杆707连通,气动伸缩杆707的输出端与顶杆708固定连接,顶杆708远离气动伸缩杆707的一端贯穿圆孔3并延伸至圆孔3的内部,当插座的金属接触片5与插头的输电发生虚接时,通过金属接触片5的发热,通过热量的传递可将热传导膨胀装置6内部的气体进行膨胀,热传导膨胀装置6受热膨胀后可推动传动杆607移动并接触按压开关608,通过按压开关608的通电电磁铁702工作,通过电磁铁702与永磁铁块702同极相斥可推动气缸二701内部的气体进行输出,并通过将气缸二701将气体输送到气动伸缩杆707的内部可推动顶杆708从圆孔3中进行伸出,可将插在插座上的插销进行顶出并使插销与插座脱离,有效保障了用电的安全,并减少火灾事故的发生,解决了漏电断路器在没断电的情况下插座导电片与插销插脚之间的虚接而造成的线路发热问题,并提高用电安全。
工作原理:使用时,将两个金属接触片5分别与电力线路中的零线和火线连接,用电时插销的插脚对准插孔2即可给用电设备通电,当金属接触片5与插销的金属插脚之间发生虚接发热时,通过将金属接触片5上的温度传导到气缸一601内部的螺旋导热管604中时,气缸一601中的气体受热后膨胀可带动传动杆607移动,传动杆607移动到与按压开关608接触时可将电磁铁702的线路通电,通过电磁铁702与永磁铁块704之间的磁极相同,通过电磁铁702的磁力可推动气缸二701中的活塞进行上移方便将气缸二701中的气体推送到气动伸缩杆707上,气动伸缩杆707冲入气体后顶杆708会伸长,通过顶杆708的伸长可将插在插座上的插销提供脱离的推力并将插销从插座上进行脱离。
以上显示和描述了本发明的基本原理和主要特征和本发明的优点。本行业的技术人员应该了解,本发明不受上述实施例的限制,上述实施例和说明书中描述的只是说明本发明的原理,在不脱离本发明精神和范围的前提下,本发明还会有各种变化和改进,这些变化和改进都落入要求保护的本发明范围内。本发明要求保护范围由所附的权利要求书及其等效物界定。
