技术领域

本发明涉及建筑地漏技术领域，具体为一种基于扇形导流的降噪型建筑室内地漏。

背景技术

地漏是指地面与排水管道系统连接的排水器具，是连接排水管道系统与室内地面的重要接口，是建筑住宅中排水系统的重要部件，它的性能好坏直接影响室内空气的质量，对卫浴间的异味控制非常重要，一般地漏应具备排水快、防臭味、防堵塞、易清理这四大特性。

而地漏在使用过程中，流经地漏的水大都为脏水，难免会有杂质和头发之类的东西堵塞地漏，而造成室内积水，而一些水封型防臭地漏，当弯头处存在的是干净的水时还能够起到防臭效果，但如果弯头处存在的是脏水，本身就会变质发臭，达不到防臭效果，且地漏在排水过程中，在管道的折弯处，水流会对管壁进行击打，进而产生大的噪音，在水珠滴落时更加明显，容易对下一层居民的生活造成影响。

为解决上述问题，发明者提供了一种基于扇形导流的降噪型建筑室内地漏，能够对杂质进行二次过滤，避免了管道的拥堵，使水流能够从管壁向下流动，减轻了水流流动时产生的噪音，提高了居住的舒适性，在无水流通过时，能够将管道堵住，更好地起到防臭的效果，且便于拆卸和清洗。

发明内容

为实现以上目的，本发明通过以下技术方案予以实现：一种基于扇形导流的降噪型建筑室内地漏，包括下水口、壳体、安装杆、升降杆、限位座、弹簧、安装座、连接杆、封条、支撑杆、套筒、导流环、滤筒、漏孔、挤压孔、封板、过滤条、拉板。

其中：

所述下水口的顶部放置有壳体，所述壳体内部的中心通过安装杆滑动连接有升降杆，所述升降杆的外围固定安装有限位座，所述限位座的顶端固定安装有弹簧，所述升降杆的外围固定安装有安装座，所述安装座的外围转动连接有连接杆，所述连接杆之间固定连接有封条，所述连接杆的底部转动连接有支撑杆，所述支撑杆的另一端转动连接有套筒，所述壳体的内侧连接杆的上方固定安装有导流环，所述壳体的顶部放置有滤筒，所述滤筒的底部开设有漏孔，所述滤筒底部的中心开设有挤压孔，所述滤筒的顶部放置有封板，所述封板的内部放置有过滤条，所述升降杆的顶端固定安装有拉板。

优选的，所述安装杆的数量共有三根，均匀分布在壳体的内侧，且所述升降杆在安装杆的中心滑动连接，使得水流能够从安装杆处流动。

优选的，所述连接杆的数量共有十二根，且均匀分布在安装座的外围，所述封条的形状为扇形，且固定连接在相邻的两个连接杆之间，因此，当连接杆转动时，能够带动封条向中间收缩或向外围展开。

优选的，所述套筒滑动连接在升降杆的外围，且底端与弹簧固定连接，所述套筒的外围通过支撑杆与连接杆的底部传动连接，因此，当套筒向上移动时，能够带动连接杆向上转动，而当套筒向下移动时，能够带动连接杆向下转动。

优选的，所述导流环位于壳体的内侧，且靠近壳体中心的一侧向下倾斜，使得从壳体流下的水流均能够落在封条上。

优选的，所述挤压孔的直径大于安装座的直径，且底部开设有坡口，使得安装座能够从挤压孔处通过，并在安装座向上移动的过程中，当连接杆与挤压孔接触后，再向上移动就会向下转动进行收缩。

本发明提供了一种基于扇形导流的降噪型建筑室内地漏。具备以下有益效果：

1、该基于扇形导流的降噪型建筑室内地漏，通过封板上过滤条和滤筒的设计，能够对下水口内的水流进行二次过滤，进而避免了杂质和头发之类的东西流入管道中，避免了管道的拥堵。

2、该基于扇形导流的降噪型建筑室内地漏，通过导流环和连接杆之间封条的设计，能够使水流落在封条上，并跟随封条的表面从管道的管壁处向下流动，避免了对于管壁的击打，进而减轻了水流流动过程中产生的噪音，提高了居住的舒适性。

3、该基于扇形导流的降噪型建筑室内地漏，通过连接杆底部支撑杆以及支撑杆底端套筒的设计，使得连接杆和封条能够根据水流的大小而展开或收缩，并在无水流通过时，能够将导流环的孔口堵住，来对管道中的味道和臭虫进行阻隔，起到防臭和防止臭虫爬入室内的效果。

4、该基于扇形导流的降噪型建筑室内地漏，通过滤筒中心挤压孔的设计，利用向上拉动升降杆就能够使连接杆进行收缩，进而便于将滤筒和封条取出，便于对滤筒和封条进行清洁。

附图说明

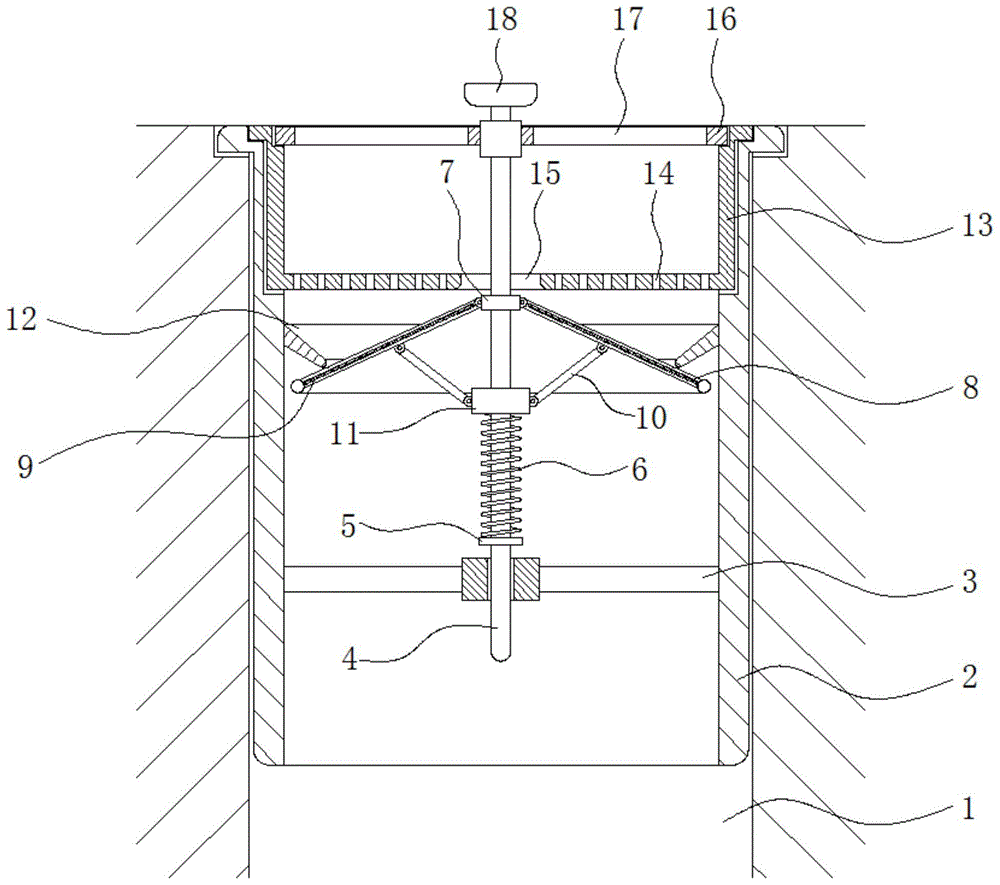

图1为本发明结构示意图；

图2为本发明壳体的结构示意图；

图3为本发明水流变大时的结构示意图；

图4为本发明取出滤筒和封条的结构示意图；

图5为本发明图2中A-A处结构的剖视图；

图6为本发明图2中B-B处结构的剖视图。

图中：1、下水口；2、壳体；3、安装杆；4、升降杆；5、限位座；6、弹簧；7、安装座；8、连接杆；9、封条；10、支撑杆；11、套筒；12、导流环；13、滤筒；14、漏孔；15、挤压孔；16、封板；17、过滤条；18、拉板。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

该基于扇形导流的降噪型建筑室内地漏的实施例如下：

请参阅图1-6，一种基于扇形导流的降噪型建筑室内地漏，包括下水口1、壳体2、安装杆3、升降杆4、限位座5、弹簧6、安装座7、连接杆8、封条9、支撑杆10、套筒11、导流环12、滤筒13、漏孔14、挤压孔15、封板16、过滤条17、拉板18。

其中：

下水口1的顶部放置有壳体2，壳体2内部的中心通过安装杆3滑动连接有升降杆4，安装杆3的数量共有三根，均匀分布在壳体2的内侧，且升降杆4在安装杆3的中心滑动连接，使得水流能够从安装杆3处流动，升降杆4的外围固定安装有限位座5，限位座5的顶端固定安装有弹簧6，升降杆4的外围固定安装有安装座7，安装座7的外围转动连接有连接杆8，连接杆8的数量共有十二根，且均匀分布在安装座7的外围，封条9的形状为扇形，且固定连接在相邻的两个连接杆8之间，因此，当连接杆8转动时，能够带动封条9向中间收缩或向外围展开，连接杆8之间固定连接有封条9，通过连接杆8底部支撑杆10以及支撑杆10底端套筒11的设计，使得连接杆8和封条9能够根据水流的大小而展开或收缩，并在无水流通过时，能够将导流环12的孔口堵住，来对管道中的味道和臭虫进行阻隔，起到防臭和防止臭虫爬入室内的效果。

连接杆8的底部转动连接有支撑杆10，支撑杆10的另一端转动连接有套筒11，套筒11滑动连接在升降杆4的外围，且底端与弹簧6固定连接，套筒11的外围通过支撑杆10与连接杆8的底部传动连接，因此，当套筒11向上移动时，能够带动连接杆8向上转动，而当套筒11向下移动时，能够带动连接杆8向下转动，壳体2的内侧连接杆8的上方固定安装有导流环12，导流环12位于壳体2的内侧，且靠近壳体2中心的一侧向下倾斜，使得从壳体2流下的水流均能够落在封条9上，通过导流环12和连接杆8之间封条9的设计，能够使水流落在封条9上，并跟随封条9的表面从管道的管壁处向下流动，避免了对于管壁的击打，进而减轻了水流流动过程中产生的噪音，提高了居住的舒适性。

壳体2的顶部放置有滤筒13，滤筒13的底部开设有漏孔14，滤筒13底部的中心开设有挤压孔15，挤压孔15的直径大于安装座7的直径，且底部开设有坡口，使得安装座7能够从挤压孔15处通过，并在安装座7向上移动的过程中，当连接杆8与挤压孔15接触后，再向上移动就会向下转动进行收缩，通过滤筒13中心挤压孔15的设计，利用向上拉动升降杆4就能够使连接杆8进行收缩，进而便于将滤筒13和封条9取出，便于对滤筒13和封条9进行清洁。

滤筒13的顶部放置有封板16，封板16的内部放置有过滤条17，升降杆4的顶端固定安装有拉板18，通过封板16上过滤条17和滤筒13的设计，能够对下水口1内的水流进行二次过滤，进而避免了杂质和头发之类的东西流入管道中，避免了管道的拥堵。

在使用时，先将壳体2放置在下水口1中，然后将封板16盖在滤筒13的上方，并在按压封板16的同时利用拉板18向上拉动升降杆4，使得升降杆4能够带动安装座7向上移动，在安装座7穿过挤压孔15的过程中，当连接杆8与挤压孔15接触后，会使连接杆8带动封条9而向内收缩，直至连接杆8底部的直径小于导流环12的孔径，然后将滤筒13放置在壳体2的内部，使得连接杆8和封条9穿过导流环12，并使升降杆4伸至安装杆3的中心，然后释放拉板18，使得套筒11在弹簧6回复力的作用下向上移动，配合支撑杆10的作用，能够使连接杆8和封条9再次向外展开，而在工作时，废水先通过封板16上的过滤条17进行第一次的过滤，使体积较大的杂质留在地面上，便于清扫，然后废水就会流动滤筒13中，利用滤筒13底部的漏孔14对细小的杂质进行第二次过滤，过滤后的废水通过导流环12和封条9的相互作用，会从封条9的表面向外围流动，使得水流能够与管道的管壁接触，从管壁向下流动，同时当水流变大时，由于水流的重力和冲力，会使连接杆8和封条9向下收缩，进而加大封条9与导流环12之间距离，增大了水流流动的空间，而没有废水流动时，套筒11会在弹簧6回复力的作用下向上移动，进而利用支撑杆10的作用，使连接杆8和封条9向上展开，来将导流环12的孔口堵住，能够对管道中的味道和臭虫进行阻隔，而通过先向上拉动升降杆4就能够将滤筒13和封条9取出，便于对滤筒13和封条9进行清洁。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
