技术领域

本发明涉及抽水装置技术领域，具体为一种可加强水流量的具有强稳定性的抽水装置。

背景技术

水利工程是用于控制和调配自然界的地表水和地下水，达到除害兴利目的而修建的工程，而水利工程中必不可少就是抽水和排水，则就有了抽水和排水的装置，市场上的排水装置各式各样，但所有抽水装置的内部核心几乎都是一样的，只不过适应于不同的工作环境。

现有的抽水装置在抽水过程中，抽水装置内部的组件容易被水内的杂质堵塞，导致抽水装置的水流量下降，由于内部水泵不断工作，导致整个抽水装置会产生抖动，有时会致使抽水装置无法与水源接触，同时，一种抽水装置只能够运用于较少的几个环境，对于大型水库，则需要专门的抽水装置，且需要利用其他装置对该抽水装置进行辅助。

发明内容

本发明的目的在于提供一种可加强水流量的具有强稳定性的抽水装置，以解决上述背景技术中提出的现有的抽水装置在抽水过程中，抽水装置内部的组件容易被水内的杂质堵塞，导致抽水装置的水流量下降，由于内部水泵不断工作，导致整个抽水装置会产生抖动，有时会致使抽水装置无法与水源接触，同时，一种抽水装置只能够运用于较少的几个环境，对于大型水库，则需要专门的抽水装置，且需要利用其他装置对该抽水装置进行辅助的问题。

为实现上述目的，本发明提供如下技术方案：一种可加强水流量的具有强稳定性的抽水装置，包括底板和衔接管口，所述底板的下端两侧镶嵌有转轴，且转轴的下端连接有支撑杆，所述底板的内部下端设置有气垫，且底板的上端两侧安置有固定夹板，所述固定夹板的内部上端安装有支撑柱，所述底板的上端固定有第一弹簧，且第一弹簧的上端镶嵌有顶板，所述顶板的上端右侧设置有第一水泵，且第一水泵的左侧连接有连接管，所述连接管的左侧安置有第二水泵，且第二水泵的上端安装有电动机，所述底板的上端两侧固定有立柱，所述衔接管口镶嵌于第一水泵的左侧，且第一水泵的右方外接有固定盘。

优选的，所述支撑杆的下端呈尖状结构，且支撑杆通过转轴与底板构成转动结构。

优选的，所述气垫与底板之间为固定连接，且气垫的下端与底板的下端在同一水平上呈相平结构。

优选的，所述固定夹板关于底板的中心线轴对称，其固定夹板的内壁与支撑柱的外壁相接触，且固定夹板与支撑柱之间为滑动连接。

优选的，所述电动机的上端固定有连接轴，所述顶板呈网孔状结构，且顶板通过第一弹簧与底板构成弹性伸缩结构。

优选的，所述连接轴的上端镶嵌有防护网，所述防护网呈网孔状结构，且防护网通过连接轴与电动机构成转动结构。

优选的，所述连接轴的两侧设置有连接杆，且连接杆远离连接轴中心线的一端连接有扇板，所述固定盘的右侧镶嵌有旋转轴，所述扇板关于连接轴的中心线轴对称，且扇板的下端呈向连接轴中心线倾斜结构。

优选的，所述旋转轴的右侧连接有连接筒，且连接筒的正面两侧设置有第二弹簧，所述连接筒的上下端安置有第三弹簧，且第三弹簧远离连接筒中心线的一端镶嵌有横板，所述防护网的下端安装有滚轮，且滚轮的下端固定有滑槽，所述立柱的正面上下端设置有门轴，所述横板通过第三弹簧与连接筒构成弹性伸缩结构，其连接筒通过旋转轴与固定盘构成转动结构，且连接筒通过第二弹簧与旋转轴构成弹性连接结构。

优选的，所述门轴靠近顶板中心线的一端安置有防护门，所述防护门通过门轴与立柱构成转动结构，且防护门呈网孔状结构。

与现有技术相比，本发明的有益效果是：

1、本发明通过支撑柱，其将底板支撑起来，防止底板底端与河床直接接触，防止抽水装置内部的第一水泵和第二水泵将河床上的泥沙抽吸进去，导致抽水装置内部被堵塞，降低该装置的水流量，同时，使底板与河床保持一定的距离，使第一水泵和第二水泵充分的与水源接触，就可以增大该装置的水流量。

2、本发明通过支撑柱，其沿着固定夹板的内壁上下滑动，就可以使顶板利用第一弹簧在底板上进行上下弹性伸缩时保持纵向直线移动，防止由于第一弹簧受力后，导致顶板在底板上端两侧不断晃动，致使抽水装置产生晃动，而固定夹板和支撑柱将顶板的晃动范围进行限定，就可以提高该抽水装置在抽水时的稳定性。

3、本发明通过顶板，其可以在底板上进行上下伸缩，能够对其上端的组件受到晃动力起到缓冲和减震的作用，防止由于第一水泵和第二水泵工作时产生抖动导致整个抽水装置都在抖动，避免抽水装置抽水抖动导致其侧翻，影响抽水工作，或降低抽水时的水流量，同时防止由于抽水抖动导致水源浑浊，致使抽水装置内部的组件被堵塞，体现该装置的灵活性。

4、本发明通过防护网，其能够在第一水泵和第二水泵的外侧对两者进行防护，将泥沙和杂质过滤下来，防止水源中的杂质被第一水泵和第二水泵吸入到内部，导致抽水装置的水流量下降或被堵塞，同时，防护网转动可以将其自身粘附的泥沙和杂质甩掉，防止防护网上泥沙和杂质过多，导致进入第一水泵和第二水泵的水速和流量降低，这样就可以对水进行过滤，又能够提高抽水时的水流量。

5、本发明通过扇板，其跟随连接轴一同转动，当扇板高速转动时，带动进入到防护网内部的水进行高速转动，则会在第一水泵和第二水泵形成一定的涡流，既能够加快水进入到第一水泵和第二水泵的速度，又可以使防护网外侧的水快速进入到防护网内部，则该抽水装置的水流量就可以大大提高。

附图说明

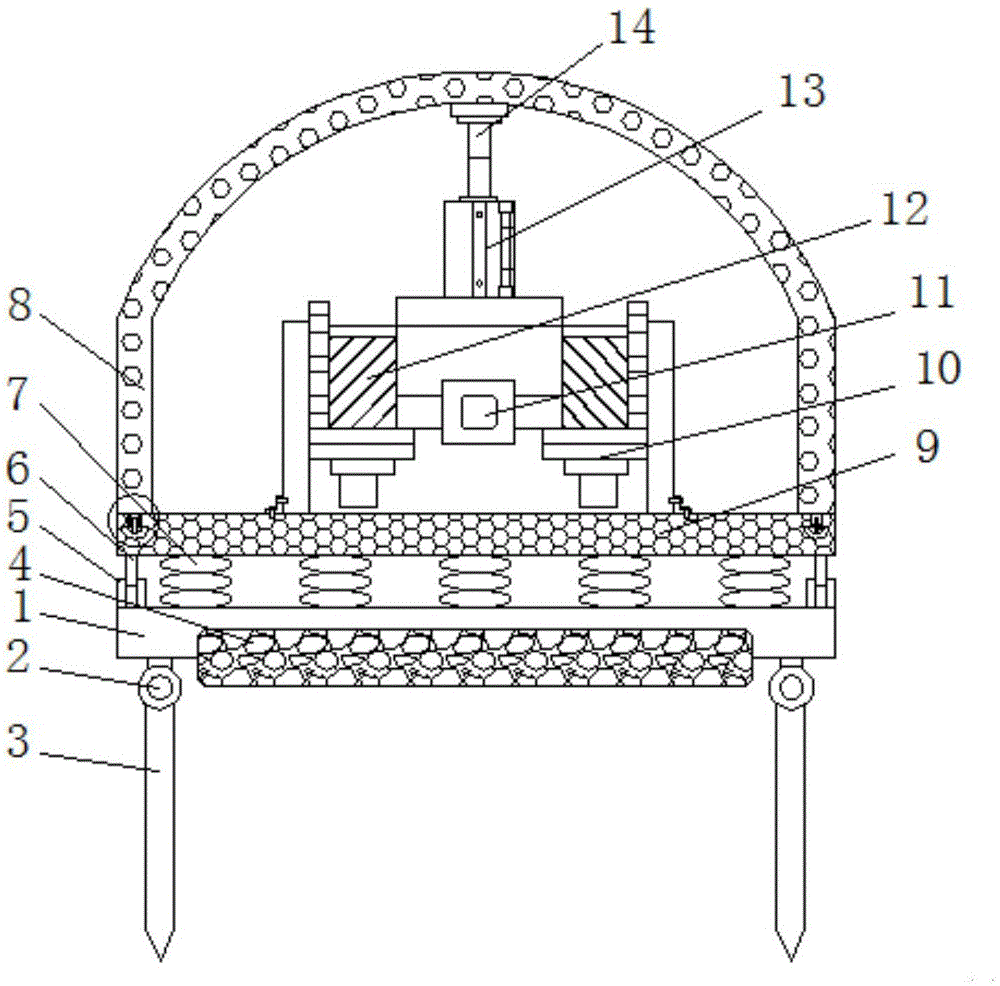

图1为本发明一种可加强水流量的具有强稳定性的抽水装置的结构示意图；

图2为本发明一种可加强水流量的具有强稳定性的抽水装置的顶板右视结构示意图；

图3为本发明一种可加强水流量的具有强稳定性的抽水装置的滑槽放大结构示意图；

图4为本发明一种可加强水流量的具有强稳定性的抽水装置的固定盘左视结构示意图；

图5为本发明一种可加强水流量的具有强稳定性的抽水装置的防护门结构示意图。

图中：1、底板；2、转轴；3、支撑杆；4、气垫；5、固定夹板；6、支撑柱；7、第一弹簧；8、防护网；9、顶板；10、第一水泵；11、连接管；12、第二水泵；13、电动机；14、连接轴；15、立柱；16、衔接管口；17、连接杆；18、扇板；19、固定盘；20、滚轮；21、滑槽；22、旋转轴；23、第二弹簧；24、连接筒；25、第三弹簧；26、横板；27、门轴；28、防护门。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-5，本发明提供一种技术方案：一种可加强水流量的具有强稳定性的抽水装置，包括底板1、转轴2、支撑杆3、气垫4、固定夹板5、支撑柱6、第一弹簧7、防护网8、顶板9、第一水泵10、连接管11、第二水泵12、电动机13、连接轴14、立柱15、衔接管口16、连接杆17、扇板18、固定盘19、滚轮20、滑槽21、旋转轴22、第二弹簧23、连接筒24、第三弹簧25、横板26、门轴27和防护门28，底板1的下端两侧镶嵌有转轴2，且转轴2的下端连接有支撑杆3，支撑杆3的下端呈尖状结构，且支撑杆3通过转轴2与底板1构成转动结构，支撑柱6将底板1支撑起来，防止底板1底端与河床直接接触，防止抽水装置内部的第一水泵10和第二水泵12将河床上的泥沙抽吸进去，导致抽水装置内部被堵塞，降低该装置的水流量，同时，使底板1与河床保持一定的距离，使第一水泵10和第二水泵12充分的与水源接触，就可以增大该装置的水流量；

底板1的内部下端设置有气垫4，且底板1的上端两侧安置有固定夹板5，气垫4与底板1之间为固定连接，且气垫4的下端与底板1的下端在同一水平上呈相平结构，气垫4在充气后，可以增加底板1在水面上的浮力，则可以使该抽水装置可以在大型水库中进行抽水，而不用为了防止抽水装置沉入到水底而利用其他装置来对其进行辅助支撑，使该装置的实用功能性提高，固定夹板5的内部上端安装有支撑柱6，固定夹板5关于底板1的中心线轴对称，其固定夹板5的内壁与支撑柱6的外壁相接触，且固定夹板5与支撑柱6之间为滑动连接，支撑柱6沿着固定夹板5的内壁上下滑动，就可以使顶板9利用第一弹簧7在底板1上进行上下弹性伸缩时保持纵向直线移动，防止由于第一弹簧7受力后，导致顶板9在底板1上端两侧不断晃动，致使抽水装置产生晃动，而固定夹板5和支撑柱6将顶板9的晃动范围进行限定，就可以提高该抽水装置在抽水时的稳定性，底板1的上端固定有第一弹簧7，且第一弹簧7的上端镶嵌有顶板9，顶板9的上端右侧设置有第一水泵10，且第一水泵10的左侧连接有连接管11；

连接管11的左侧安置有第二水泵12，且第二水泵12的上端安装有电动机13，电动机13的上端固定有连接轴14，顶板9呈网孔状结构，且顶板9通过第一弹簧7与底板1构成弹性伸缩结构，顶板9可以在底板1上进行上下伸缩，能够对其上端的组件受到晃动力起到缓冲和减震的作用，防止由于第一水泵10和第二水泵12工作时产生抖动导致整个抽水装置都在抖动，避免抽水装置抽水抖动导致其侧翻，影响抽水工作，或降低抽水时的水流量，同时防止由于抽水抖动导致水源浑浊，致使抽水装置内部的组件被堵塞，体现该装置的灵活性，连接轴14的上端镶嵌有防护网8，防护网8呈网孔状结构，且防护网8通过连接轴14与电动机13构成转动结构，防护网8能够在第一水泵10和第二水泵12的外侧对两者进行防护，将泥沙和杂质过滤下来，防止水源中的杂质被第一水泵10和第二水泵12吸入到内部，导致抽水装置的水流量下降或被堵塞，同时，防护网8转动可以将其自身粘附的泥沙和杂质甩掉，防止防护网8上泥沙和杂质过多，导致进入第一水泵10和第二水泵12的水速和流量降低，这样就可以对水进行过滤，又能够提高抽水时的水流量，连接轴14的两侧设置有连接杆17，且连接杆17远离连接轴14中心线的一端连接有扇板18，固定盘19的右侧镶嵌有旋转轴22，扇板18关于连接轴14的中心线轴对称，且扇板18的下端呈向连接轴14中心线倾斜结构，扇板18跟随连接轴14一同转动，当扇板18高速转动时，带动进入到防护网8内部的水进行高速转动，则会在第一水泵10和第二水泵12形成一定的涡流，既能够加快水进入到第一水泵10和第二水泵12的速度，又可以使防护网8外侧的水快速进入到防护网8内部，则该抽水装置的水流量就可以大大提高；

底板1的上端两侧固定有立柱15，衔接管口16镶嵌于第一水泵10的左侧，且第一水泵10的右方外接有固定盘19，旋转轴22的右侧连接有连接筒24，且连接筒24的正面两侧设置有第二弹簧23，连接筒24的上下端安置有第三弹簧25，且第三弹簧25远离连接筒24中心线的一端镶嵌有横板26，防护网8的下端安装有滚轮20，且滚轮20的下端固定有滑槽21，立柱15的正面上下端设置有门轴27，横板26通过第三弹簧25与连接筒24构成弹性伸缩结构，其连接筒24通过旋转轴22与固定盘19构成转动结构，且连接筒24通过第二弹簧23与旋转轴22构成弹性连接结构，连接筒24利用第二弹簧23的弹性张力，可以将抽水装置抽水时所需的外接水管自动收缩到抽水装置的内部，而不用在进行工作或停止工作时，操作者需要另外携带水管，同时，横板26利用第三弹簧25在连接筒24的上进行弹性伸缩，能够对正在收卷起来时起到缓震的作用，防止外接水管受力过大而损坏，体现该装置的灵活性，门轴27靠近顶板9中心线的一端安置有防护门28，防护门28通过门轴27与立柱15构成转动结构，且防护门28呈网孔状结构，防护门28可以在该装置的上端打开，能够便于对该装置内部的组件进行维护，同时，防护门28不会对进入到第一水泵10和第二水泵12造成阻挡，不会降低该装置抽水时的水流量。

本实施例的工作原理：该可加强水流量的具有强稳定性的抽水装置，首先打开防护门28，将连接筒24上的水管取下，再将水管安装在衔接管口16上，就可以使水管与第一水泵10和第二水泵12连接起来，防护门28上有网孔，不会对进入到第一水泵10和第二水泵12造成阻挡，不会降低该装置抽水时的水流量，当抽水地方为较深的地方，将气垫4进行充气，使该抽水装置漂浮在水面上，防止该装置沉入水底，当抽水地方较浅时，可将支撑杆3插到河床上，防止底板1底端与河床直接接触，防止抽水装置内部的第一水泵10和第二水泵12将河床上的泥沙抽吸进去，导致抽水装置内部被堵塞，将该装置的水流量，同时，使底板1与河床保持一定的距离，使第一水泵10和第二水泵12充分的与水源接触，就可以增大该装置的水流量，打开第一水泵10和第二水泵12，在打开电动机13(电动机13的型号为STA40X25)，电动机13使防护网8利用滚轮20在底板1内的滑槽21上转动起来，防护网8能够在第一水泵10和第二水泵12的外侧对两者进行防护，将泥沙和杂质过滤下来，防止水源中的杂质被第一水泵10和第二水泵12吸入到内部，导致抽水装置的水流量下降或被堵塞，同时，防护网8转动可以将其自身粘附的泥沙和杂质甩掉，防止防护网8上泥沙和杂质过多，导致进入第一水泵10和第二水泵12的水速和流量降低，这样就可以对水进行过滤，又能够提高抽水时的水流量，顶板9可以在底板1上进行上下伸缩，能够对其上端的组件受到晃动力起到缓冲和减震的作用，防止由于第一水泵10和第二水泵12工作时产生抖动导致整个抽水装置都在抖动，避免抽水装置抽水抖动导致其侧翻，影响抽水工作，或降低抽水时的水流量，同时防止由于抽水抖动导致水源浑浊，致使抽水装置内部的组件被堵塞，同时，支撑柱6沿着固定夹板5的内壁上下滑动，就可以使顶板9利用第一弹簧7在底板1上进行上下弹性伸缩时保持纵向直线移动，防止由于第一弹簧7受力后，导致顶板9在底板1上端两侧不断晃动，致使抽水装置产生晃动，电动机13同时带动扇板18在第一水泵10和第二水泵12上方转动，扇板18高速转动，可以带动进入到防护网8内部的水进行高速转动，则会在第一水泵10和第二水泵12形成一定的涡流，既能够加快水进入到第一水泵10和第二水泵12的速度，又可以使防护网8外侧的水快速进入到防护网8内部，则该抽水装置的水流量就可以大大提高。

尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
