技术领域

本发明属于电气设备技术领域，更具体地说，特别涉及用于电气工程的底部供风式散热配电柜。

背景技术

配电柜一般是用来安装电气元件并通过电气线路进行连接实现对相应的设备、设施进行控制的一种电气设备，在配电柜的使用中由于电气元件容易发热一般需要对配电柜安装散热设备，现有的配电箱一般采用侧面设置冷却设备进行冷却。

例如申请号：CN201610505485.9本发明公开了一种配电柜，包括有前端开口的柜体，以及通过合页连接在柜体前端的柜门；所述柜体内底部成型有中间高，两侧低的斜坡板；柜体内位于柜体后侧的后柜板下部位于斜坡板中间位置的上方安装有步进电机，步进电机的输出轴上连接有一个沿柜体前后方向水平设置的制冷片组件；柜体前侧的下部安装有前挡板，所述柜体内位于制冷片组件的左上方固定连接有第一导流板；柜体内位于制冷片组件的右侧固定连接有挡板，柜体左侧位于第一导流板和第二导流板之间形成上进风口，上进风口内安装有上风扇；柜体左侧外壁位于上进风口上方连接有上进风板，柜体上部左右两侧均成型有排风口；本发明结构简单紧凑，适于各种复杂工况环境下使用。

再者，又如另一申请号：CN201610334190.X本发明公开了种配电柜,包括柜体,所述柜体固定安装在地面上,所述柜体的前表面边沿处活动连接有柜体门,所述柜体门内表面边沿处上设有指纹加密机构,所述柜体门上设有液晶显示屏压紧装置,所述柜体内设有散热机构,所述柜体外侧表面上设有控制器,所述控制器分别与液晶显示屏压紧装置、指纹加密机构、散热机构、单线自动感应照明与摄像装置电性连接。本发明的有益效果是,结构简单,实用性强。。

基于上述两个专利的检索，以及结合现有技术中的设备发现，上述设备在应用时，现有的配电柜通过侧面设置散热装置，进行散热，空气流动性差，难以形成对流，无法直接对电气元件进行充分的风吹，冷却能力有限，同时只设置一个配电安装板，进行配电，空间利用率较低。

发明内容

为了解决上述技术问题，本发明提供用于电气工程的底部供风式散热配电柜，以解决现有的配电柜通过侧面设置散热装置，进行散热，空气流动性差，难以形成对流，无法直接对电气元件进行充分的风吹，冷却能力有限，同时只设置一个配电安装板，进行配电，空间利用率较低的问题。

本发明用于电气工程的底部供风式散热配电柜的目的与功效，由以下具体技术手段所达成：

用于电气工程的底部供风式散热配电柜，包括壳体、风腔、滑槽、锁槽、安装板、柜门、门锁、锁轴、手柄、散热扇、底部防尘棉网和顶部防尘棉网；所述壳体的右端面前后均铰链接有一组所述柜门；所述壳体内部均匀排布轴性连接有六列所述安装板，每列所述安装板有四组；所述壳体的顶部内侧均匀排布固定连接有六组所述顶部防尘棉网；所述壳体的底部内侧均匀排布固定连接有六组所述散热扇；所述壳体的底部内侧均匀排布插接安装有六组所述底部防尘棉网；所述底部防尘棉网位于所述散热扇的正下方；所述壳体和两组所述柜门之间通过两组所述门锁锁紧；所述门锁由所述锁轴和手柄构成。

进一步的，所述壳体为截面为正六边形的棱柱体结构，所述安装板安装正对正六边形的边；

进一步的，所述壳体的中间为空心圆筒结构，所述安装板轴性连接在空心圆筒结构上，所述安装板右侧中部设置有一组空洞，空洞与空心圆筒结构内部相连通；

进一步的，所述安装板为上下两端安装电气元件，中间走线，电气线路从所述安装板右侧的空洞进入所述壳体的中间的空心圆筒结构，然后引出配电柜；

进一步的，所述壳体的底部设置有六组独立的所述风腔，所述风腔的外侧通过一组防护网与外界相连通，所述风腔位于所述安装板的正下方，所述散热扇位于所述风腔的正上方；

进一步的，所述风腔的顶部设置有一组所述滑槽，所述底部防尘棉网通过所述滑槽与所述壳体插接；

进一步的，所述锁轴与所述柜门铰链接，所述手柄与所述锁轴铰链接，所述手柄的铰链端为凸轮结构；

进一步的，所述壳体和所述柜门的左侧均设置有一组所述锁槽；

与现有技术相比，本发明具有如下有益效果：

通过采用正六边形的棱柱体机构的配电柜，并在配电柜内设置六列安装板，提高了配电柜的配电能力，减少空间占用；通过将散热扇设置在底部，将风从底部吸入，并将安装板设置为可以旋转的结构，倾斜安装板，增加了安装板的受风面，提高了安装板的冷却效果，同时对风进行导流，使风形成旋流，提高风的流动性，同时利用热空气上升的原理提高了风的流动性，达到良好的冷却效果，冷却效果好；通过将防尘棉网设置为滑动插接，方便拆卸，即使对防尘棉网进行清理，防止底部防尘棉网堵塞影响散热；通过设置具有凸轮结构的门锁，对柜门进行锁紧，同时锁紧效果好，具有良好的防止灰尘进入，同时操作方便。

附图说明

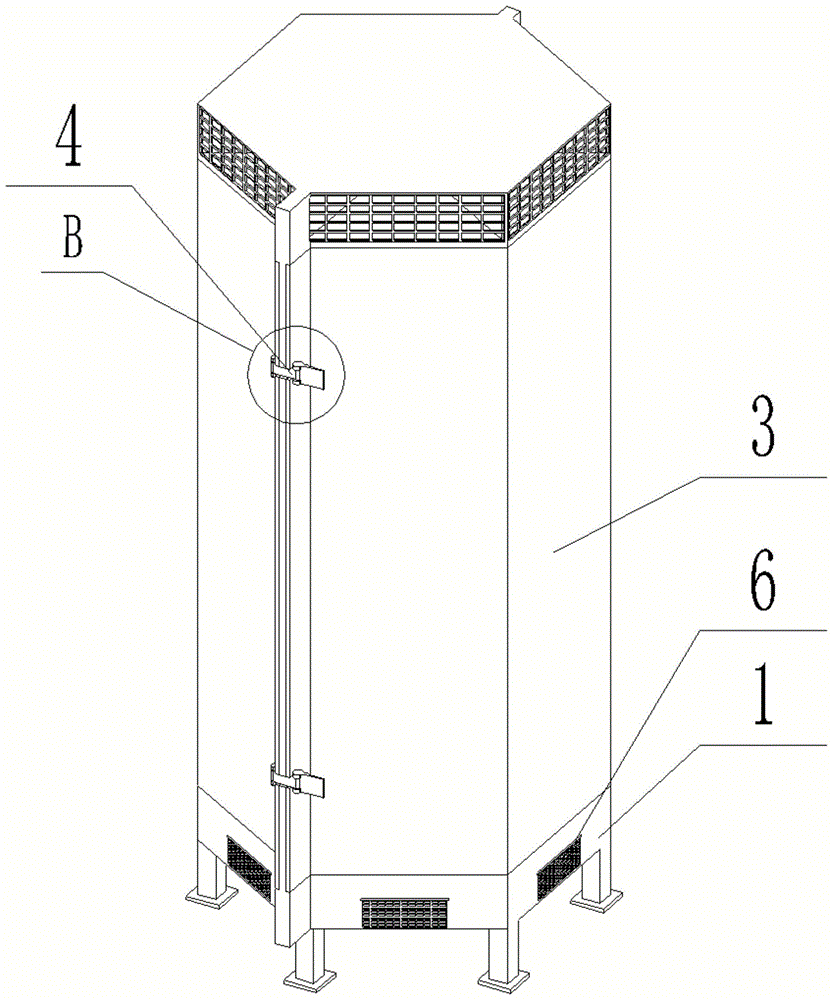

图1是本发明的轴侧结构示意图。

图2是本发明的展开状态下轴侧结构示意图。

图3是本发明的壳体轴侧结构示意图。

图4是本发明的图3中A处局部放大结构示意图。

图5是本发明的图1中B处局部放大结构示意图。

图6是本发明的门锁轴侧结构示意图。

图7是本发明的风腔仰视剖视结构示意图。

图8是本发明的底部防尘棉网轴侧结构示意图。

图中，部件名称与附图编号的对应关系为：

1-壳体，101-风腔，102-滑槽，103-锁槽，2-安装板，3-柜门，4-门锁，401-锁轴，402-手柄，5-散热扇，6-底部防尘棉网，7-顶部防尘棉网。

具体实施方式

下面结合附图和实施例对本发明的实施方式作进一步详细描述。以下实施例用于说明本发明，但不能用来限制本发明的范围。

在本发明的描述中，除非另有说明，“多个”的含义是两个或两个以上；术语“上”、“下”、“左”、“右”、“内”、“外”、“前端”、“后端”、“头部”、“尾部”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”、“第三”等仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。

实施例：

如附图1至附图8所示：

本发明提供用于电气工程的底部供风式散热配电柜，包括有：壳体1、风腔101、滑槽102、锁槽103、安装板2、柜门3、门锁4、锁轴401、手柄402、散热扇5、底部防尘棉网6和顶部防尘棉网7；壳体1的右端面前后均铰链接有一组柜门3；壳体1内部均匀排布轴性连接有六列安装板2，每列安装板2有四组；壳体1的顶部内侧均匀排布固定连接有六组顶部防尘棉网7；壳体1的底部内侧均匀排布固定连接有六组散热扇5；壳体1的底部内侧均匀排布插接安装有六组底部防尘棉网6；底部防尘棉网6位于散热扇5的正下方；壳体1和两组柜门3之间通过两组门锁4锁紧；门锁4由锁轴401和手柄402构成。

其中，壳体1为截面为正六边形的棱柱体结构，安装板2安装正对正六边形的边，方便安装板2进行一定幅度的旋转。

其中，壳体1的中间为空心圆筒结构，安装板2轴性连接在空心圆筒结构上，安装板2右侧中部设置有一组空洞，空洞与空心圆筒结构内部相连通，方便进行走线。

其中，安装板2为上下两端安装电气元件，中间走线，电气线路从安装板2右侧的空洞进入壳体1的中间的空心圆筒结构，然后引出配电柜，方便安装板2进行一定幅度的旋转，同时实现集中走线。

其中，壳体1的底部设置有六组独立的风腔101，风腔101的外侧通过一组防护网与外界相连通，风腔101位于安装板2的正下方，散热扇5位于风腔101的正上方，散热扇5的风直接吹动电气元件进行散热。

其中，风腔101的顶部设置有一组滑槽102，底部防尘棉网6通过滑槽102与壳体1插接，方便及时将底部防尘棉网6拆下进行清洗。

其中，锁轴401与柜门3铰链接，手柄402与锁轴401铰链接，手柄402的铰链端为凸轮结构，利用凸轮结构将柜门3进行锁紧，锁紧效果好，操作简单方便。

其中，壳体1和柜门3的左侧均设置有一组锁槽103，门锁4穿过锁槽103，将壳体1和柜门3锁紧。

使用时：安装时，安装板2的上下两侧安装电气元件，中间走线，电气线路从，安装板2右侧的空洞进入壳体1的中间的空心圆筒结构，然后引出配电柜；在开关柜门3时，将两个柜门3关闭，将锁轴401穿过锁槽103，转动手柄402，借助凸轮机构将两个开关柜门3锁紧，同时起到很好的密封作用；在散热时，可以将安装板2旋转一定的角度，底部的散热扇5将风通过底部防尘棉网6从风腔101将风吸入配电柜内，风往上升的过程中遇到倾斜的安装板2，对安装板2进行冷却，同时在安装板2的导流作用下形成气旋，依次吹动每个安装板2，对安装板2进行冷却，同时利用在热空气上升作用下增加气流速度，提高冷却效果，当风上升到顶部后通过顶部防尘棉网7排出配电柜完成冷却。

本发明的实施例是为了示例和描述起见而给出的，而并不是无遗漏的或者将本发明限于所公开的形式。很多修改和变化对于本领域的普通技术人员而言是显而易见的。选择和描述实施例是为了更好说明本发明的原理和实际应用，并且使本领域的普通技术人员能够理解本发明从而设计适于特定用途的带有各种修改的各种实施例。
