技术领域

本发明涉及微电子部件供给技术领域，具体为一种微电子计算机辅助测试技术中的部件供给装置。

背景技术

微电子组装是跟据电原理图或逻辑图，运用微电子技术和高密度组装技术，将微电子器件和微小型元件组装成适用的可生产的电子组件、部件或一个系统的技术过程，在微电子部件组装过程中，需要用到供给装置，但是当今市场上现有的微电子计算机辅助测试技术中的部件供给装置是将一堆部件放置在储物槽内，在供给时微电子部件在出料口会相互挤压，这就容易造成微电子部件的堆积，因为微电子的部件为精密度较高，相互挤压容易造成损坏，因此一种新型微店子部件供给装置应运而生。

发明内容

为实现上述微电子部件供给过程不会堆积损坏的目的，本发明提供如下技术方案：一种微电子计算机辅助测试技术中的部件供给装置，包括支架，所述支架的上端固定连接有壳体，壳体的内部固定安装有气囊，所述壳体的上部开设有观察窗，所述壳体的两侧卡接有供给机构，供给机构远离壳体的一端铰接有挡持机构，所述供给机构包括卡槽，卡槽远离壳体的一端活动连接有固定块，固定块的内部开设有送料口，所述固定块的底部固定连接有筒体，筒体的内部活动连接有弹簧，弹簧的下端固定连接有推动体，所述筒体的下端固定连接有旋转块，所述旋转块的表面与挡持机构铰接。

本发明的有益效果是：通过档持机构内电机驱动活塞移动，带动推动体挤压弹簧，使微电子部件在沿着弹簧表面的轨迹进行规律移动，从而使离出料口较近的微电子部件被先推出，控制好活塞的移动行程，从而达到使微电子部件依次供给的效果，因为壳体内部设置有气囊，活塞被拉回时气体通过支架进入气囊中，当微电子部件掉落出来时落在气囊表面，从而达到不会损坏的效果，此外两活塞的行程相辅相成，一侧推入一侧便被拉出，当部件从左侧掉落时，右侧气囊充气较多，对部件起到导向的作用。

优选的，所述挡持机构包括出料口，出料口的内部固定安装有电机，所述出料口的下端活动连接有遥杆，遥杆的表面套接有推杆，推杆远离遥杆的一端活动连接有活塞，活塞的表面滑动连接有缸体。

优选的，所述弹簧的表面依次放置有微电子部件，微电子部件为圆形。

优选的，所述支架与壳体的连接处开设有出气口，所述缸体的内部底壁活动连接有进气口，所诉缸体的上部开设有排气口。

优选的，所述遥杆的表面开设有出口。

附图说明

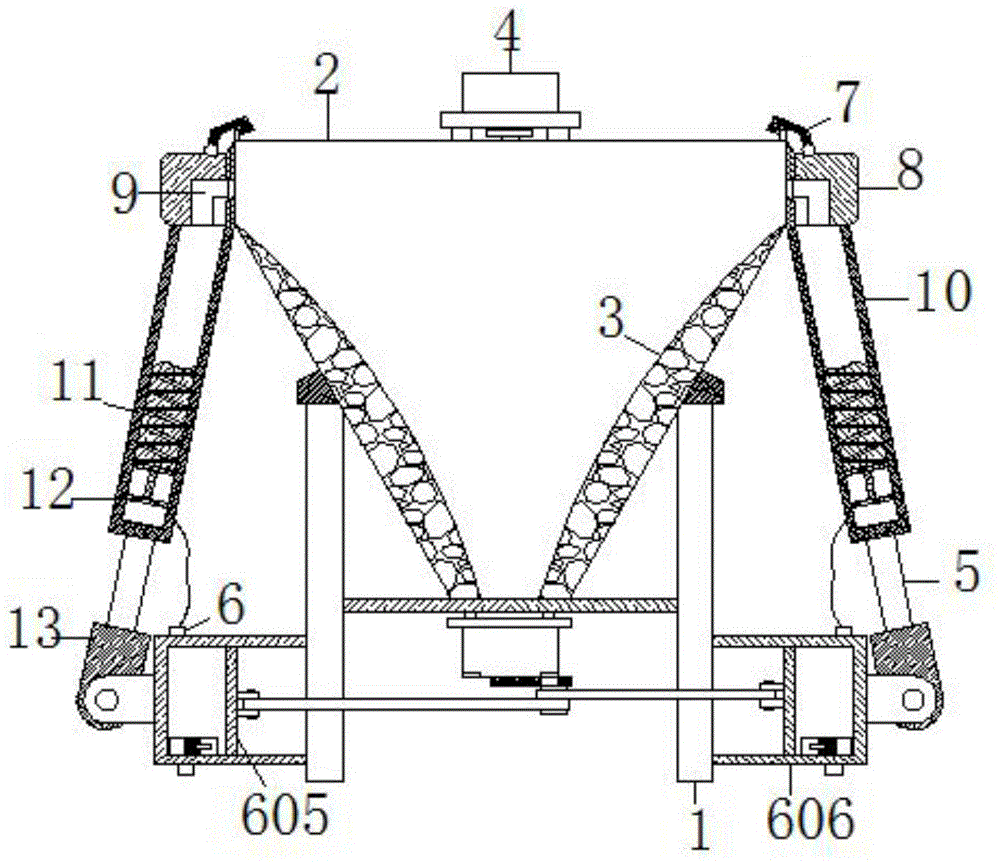

图1为本发明结构示意图；

图2为本发明挡持机构示意图；

图3为本发明供给机构示意图；

图4为本发明活塞结构俯视图。

图中：1-支架、2-壳体、3-气囊、4-观察窗、5-供给机构、6-档持机构、601-出料口、602-电机、603-遥杆、604-推杆、605-活塞、606-缸体、7-卡槽、8-固定块、9-送料口、10-筒体、11-弹簧、12-推动体、13-旋转块。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-4，一种微电子计算机辅助测试技术中的部件供给装置，包括支架1，支架1的上端固定连接有壳体2，支架1与壳体2的连接处开设有出气口，缸体606的内部底壁活动连接有进气口，所诉缸体606的上部开设有排气口，壳体2的内部固定安装有气囊3，壳体2的上部开设有观察窗4，壳体2的两侧卡接有供给机构5，供给机构5远离壳体2的一端铰接有挡持机构6，挡持机构6包括出料口601，出料口601的内部固定安装有电机602，电机602为油压电机0.75KW-VP15泵1.5KW--VP202，出料口601的下端活动连接有遥杆603，遥杆603的表面套接有推杆604，推杆604远离遥杆603的一端活动连接有活塞605，活塞605的表面滑动连接有缸体606，遥杆606的表面开设有出口，供给机构5包括卡槽7，卡槽7远离壳体2的一端活动连接有固定块8，固定块8的内部开设有送料口9，固定块8的底部固定连接有筒体10，筒体10的内部活动连接有弹簧11，弹簧11的表面依次放置有微电子部件，微电子部件为圆形，弹簧11的下端固定连接有推动体12，筒体10的下端固定连接有旋转块13，旋转块13的表面与挡持机构6铰接。

在使用时，将供给机构5卡接在壳体2两侧，启动电机602驱动摇杆603做旋转运动带动其表面的推杆604移动，当左侧活塞605被推入时，气体通过排气口进入筒体10中，气体推动推动体12向上移动并挤压弹簧11，因为弹簧11表面放置有微电子部件，弹簧11被挤压的过程中微电子部件沿弹簧11轨迹也向上移动，因此靠近出料口601的微电子部件被先推出，从而达到微电子部件依次被推出的效果，在左侧活塞605被推入的过程中右侧活塞605被拉出，此时右侧缸体606内的气体通过支架1进入气囊3中，右侧气囊被3吹大，当左侧筒体10内的微电子部件被推出的时候，左侧气囊3因内部气体少而体积较小起到保护微电子部件的作用，右侧气囊3较大对微电子部件起到导向的作用，因为遥杆603表面开设有出口，当左侧筒体10内的微电子部件被推出来的时候，遥杆603表面的出口和出料口601正好相对，此机构的设计能够进一步保证微电子部件依次有序供给的作用，防止出现意外掉落多个微电子部件的现象，反之右侧活塞605被推入时亦是如此。

以上，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
