技术领域

本实用新型涉及基因检测技术领域，具体为一种基因检测用试剂管干燥装置。

背景技术

基因是遗传的基本单元，携带有遗传信息的DNA或RNA序列，通过复制，把遗传信息传递给下一代，指导蛋白质的合成来表达自己所携带的遗传信息，从而控制生物个体的性状表达。基因检测是通过血液、其他体液和或细胞对DNA进行检测的技术，是取被检测者外周静脉血或其他组织细胞，扩增其基因信息后，通过特定设备对被检测者细胞中的DNA分子信息作检测，分析它所含有的基因类型和基因缺陷及其表达功能是否正常的一种方法，从而使人们能了解自己的基因信息，明确病因或预知身体患某种疾病的风险。基因检测可以诊断疾病，也可以用于疾病风险的预测。疾病诊断是用基因检测技术检测引起遗传性疾病的突变基因。目前应用最广泛的基因检测是新生儿遗传性疾病的检测、遗传疾病的诊断和某些常见病的辅助诊断。目前市场上的基因检测用试剂管干燥装置的干燥效果不够好，一般的基因检测用试剂管干燥装置在使用时都是将试管放置在干燥箱内进行干燥，但因为箱内温度的提升需要时间，无法立刻对试剂管进行干燥，从而影响人们的工作效率。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种基因检测用试剂管干燥装置，具备干燥效果好等优点，解决了一般基因检测用试剂管干燥装置干燥效果不够好的问题。

(二)技术方案

为实现上述基因检测用试剂管干燥装置干燥效果好的目的，本实用新型提供如下技术方案：一种基因检测用试剂管干燥装置，包括干燥装置本体，所述干燥装置本体的顶部活动连接有转动轴，所述转动轴的外壁固定连接有顶盖，所述顶盖的顶部固定连接有把手，所述干燥装置本体的顶部固定连接有挡块，所述干燥装置本体的一侧固定连接有支撑块，所述支撑块的顶部固定连接有真空泵，所述真空泵的顶部固定连接有出气管，所述出气管的一端固定连接有出气头，所述真空泵的顶部固定连接有抽气管，所述抽气管的一端固定连接有抽气头，所述干燥装置本体的内底壁固定连接有放置块，所述放置块的内壁固定连接有加热板，所述加热板的外壁固定连接有导线，所述加热板的内壁固定连接有导热层，所述导热层的内壁活动连接有管槽块，所述管槽块的内壁固定连接有防碰垫，所述放置块的顶部固定连接有顶块，所述顶块的顶部固定连接有夹紧板，所述夹紧板的内壁固定连接有气缸，所述气缸的输出轴固定连接有卡扣块，所述卡扣块的内壁固定连接有凹槽垫，所述凹槽垫的内壁活动连接有凸块，所述凸块的一侧固定连接有夹紧块。

优选的，所述干燥装置本体的正面固定连接有观察玻璃，且干燥装置本体为不锈钢干燥装置本体。

优选的，所述抽气管的一端贯穿干燥装置本体的一侧并延伸至干燥装置本体的内部，且抽气管的长度为十五厘米至二十厘米。

优选的，所述放置块的顶部开设有与加热板大小型号均相互匹配的放置槽，且放置槽的深度为十五厘米至二十厘米。

优选的，所述导热层为石墨导热层，且导热层的顶部开设有与管槽块大小型号均相互匹配的管槽。

优选的，所述卡扣块的内壁设置有与凹槽垫大小型号均相互匹配的凹槽，且凹槽的深度为五厘米。

优选的，所述凹槽垫为橡胶凹槽垫，且凹槽垫的厚度为两厘米至三厘米。

(三)有益效果

与现有技术相比，本实用新型提供了一种基因检测用试剂管干燥装置，具备以下有益效果：

1、该基因检测用试剂管干燥装置，通过设置的真空泵、出气管、出气头、抽气管、抽气头、加热板、导线、导热层、管槽块和防碰垫，可以使基因检测用试剂管干燥装置的干燥效果更好，解决了一般基因检测用试剂管干燥装置干燥效果不够好等问题，从而给人们带来了便利，满足了人们的需求。

2、该基因检测用试剂管干燥装置，通过设置的夹紧板、气缸和夹紧块，可以使人们方便的对需要进行干燥的试剂管进行夹紧，防止试剂管的脱落造成内部试剂的洒出，从而给人们带来了便利。

3、该基因检测用试剂管干燥装置，通过设置的转动轴、顶盖、把手、挡块、卡扣块、凹槽垫和凸块，可以使人们方便的对夹紧块进行拆卸，解决了一般夹紧块长时间的使用损坏等问题，从而给人们带来了便利。

附图说明

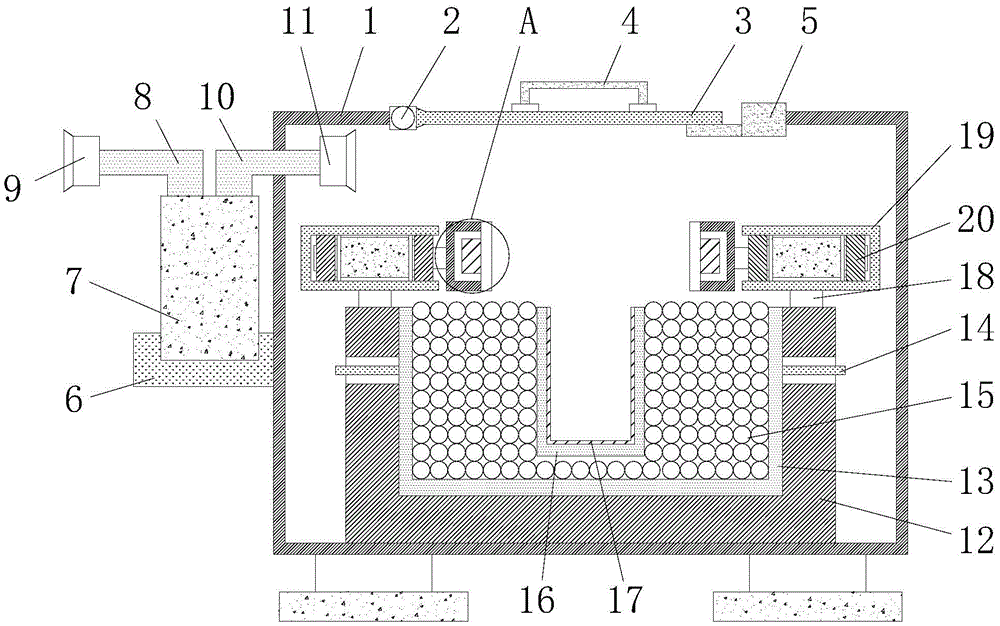

图1为本实用新型正剖图；

图2为本实用新型图1中A处结构放大图；

图3为本实用新型正视图。

图中：1、干燥装置本体；2、转动轴；3、顶盖；4、把手；5、挡块；6、支撑块；7、真空泵；8、出气管；9、出气头；10、抽气管；11、抽气头；12、放置块；13、加热板；14、导线；15、导热层；16、管槽块；17、防碰垫；18、顶块；19、夹紧板；20、气缸；21、卡扣块；22、凹槽垫；23、凸块；24、夹紧块；25、观察玻璃。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，一种基因检测用试剂管干燥装置，包括干燥装置本体1，干燥装置本体1的正面固定连接有观察玻璃25，且干燥装置本体1为不锈钢干燥装置本体，不锈钢是不锈耐酸钢的简称，耐空气、蒸汽和水等弱腐蚀介质或具有不锈性的钢种称为不锈钢，而将耐化学腐蚀介质酸、碱和盐等化学浸蚀，腐蚀的钢种称为耐酸钢，干燥装置本体1的顶部活动连接有转动轴2，转动轴2的外壁固定连接有顶盖3，顶盖3的顶部固定连接有把手4，干燥装置本体1的顶部固定连接有挡块5，干燥装置本体1的一侧固定连接有支撑块6，支撑块6的顶部固定连接有真空泵7，真空泵7的顶部固定连接有出气管8，出气管8的一端固定连接有出气头9，真空泵7的顶部固定连接有抽气管10，抽气管10的一端贯穿干燥装置本体1的一侧并延伸至干燥装置本体1的内部，且抽气管10的长度为十五厘米至二十厘米，抽气管10的一端固定连接有抽气头11，干燥装置本体1的内底壁固定连接有放置块12，放置块12的顶部开设有与加热板13大小型号均相互匹配的放置槽，且放置槽的深度为十五厘米至二十厘米，放置块12的内壁固定连接有加热板13，加热板13的外壁固定连接有导线14，加热板13的内壁固定连接有导热层15，导热层15为石墨导热层，且导热层15的顶部开设有与管槽块16大小型号均相互匹配的管槽，石墨的导电性比一般非金属矿高一百倍，导热性超过钢、铁和铅等金属材料，导热系数随温度升高而降低，甚至在极高的温度下，石墨成绝热体，导热层15的内壁活动连接有管槽块16，管槽块16的内壁固定连接有防碰垫17，通过设置的真空泵7、出气管8、出气头9、抽气管10、抽气头11、加热板13、导线14、导热层15、管槽块16和防碰垫17，可以使基因检测用试剂管干燥装置的干燥效果更好，解决了一般基因检测用试剂管干燥装置干燥效果不够好等问题，从而给人们带来了便利，满足了人们的需求，放置块12的顶部固定连接有顶块18，顶块18的顶部固定连接有夹紧板19，夹紧板19的内壁固定连接有气缸20，气缸20的输出轴固定连接有卡扣块21，卡扣块21的内壁设置有与凹槽垫22大小型号均相互匹配的凹槽，且凹槽的深度为五厘米，卡扣块21的内壁固定连接有凹槽垫22，凹槽垫22为橡胶凹槽垫，且凹槽垫22的厚度为两厘米至三厘米，橡胶是指具有可逆形变的高弹性聚合物材料，在室温下富有弹性，在很小的外力作用下能产生较大形变，除去外力后能恢复原状，凹槽垫22的内壁活动连接有凸块23，通过设置的转动轴2、顶盖3、把手4、挡块5、卡扣块21、凹槽垫22和凸块23，可以使人们方便的对夹紧块24进行拆卸，解决了一般夹紧块24长时间的使用损坏等问题，从而给人们带来了便利，凸块23的一侧固定连接有夹紧块24，通过设置的夹紧板19、气缸20和夹紧块24，可以使人们方便的对需要进行干燥的试剂管进行夹紧，防止试剂管的脱落造成内部试剂的洒出，从而给人们带来了便利。

在使用时，该基因检测用试剂管干燥装置，通过打开顶盖3将试剂管放入至管槽块16中，通过气缸20推动夹紧块24将试剂管夹紧，再通过真空泵7对干燥装置本体1内保持一定的真空度，并向内填入惰性气体，最后通过加热板13对导热层15进行加热时传达给试剂管，从而完成工作。

综上所述，该基因检测用试剂管干燥装置，可以使基因检测用试剂管干燥装置的干燥效果更好，解决了一般基因检测用试剂管干燥装置干燥效果不够好等问题，从而给人们带来了便利，满足了人们的需求。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
