技术领域

本发明属于建筑技术领域，特别是涉及一种模块化草板隔声承重木墙板及其T形和十字形墙建造方法。

背景技术

轻型木结构是现有房屋结构中最经久耐用的结构之一，轻型木结构抗沉降、抗干、抗老化，具有显著的稳定性。轻型木结构房屋因其自身质量轻，所以地震时吸收地震力少，在地震时的稳定性已经得到反复验证，即使强烈的地震使整个建筑物脱离其基础，而其结构却完整无损。轻型木结构因其材料和结构的特点，使得平面布置更加灵活，为建筑师提供了更大的想象空间没有任何其他建筑体系能够提供如此天衣无缝的室内碗柜、隔板和衣橱，从而大幅度节省购买家具的费用。轻型木结构的保温节能性能优于其他任何材料建成的结构形式。木材本身就是出色的绝热体，在同样厚度的条件下，木材的隔热值比标准的混凝土高16倍，比钢材高400倍，比铝材高1600倍。所以，轻型木结构住房的取暖费用比较低，冬暖夏凉防火性能主要取决于房屋中用于构成屋顶、墙壁和地板各部分的整体材料。轻型木结构的各组成部分加上防火石膏墙板，很容易达到与砖石结构建筑相同的防火性能。例如：在日本对一幢木结构房屋进行了一次火灾试验。试验中模拟发生地震，摇晃房屋，然后用火将其点燃。这时，该房屋表现出了极为出色的性能，展示了轻型木结构建筑的超级性能水平。即使是建造经济型木结构房屋，其抗火灾能力也不低于两个小时。粘土砖生产对环境的危害是众所周知的，其燃烧要耗费大量的能源，并且产生的废气造成空气污染、温室效应和酸雨。而木材能减少空气中的CO2，可持续发展的林业所提供的永不枯竭的森林资源。但木材的生产只产生很少的废物。锯材生产的废料通常被用来制造纸浆、刨花板或作为燃料。木材同时又是100%可降解。

发明内容

本发明的目的使轻型木结构墙体能够在工厂模块化预制，简化安装操作、加快装配速度，并采用大部品总成装配，提高工业化程度，显著降低建造成本，避免环境污染，大幅减少现场作业，通过系列构造，使其具有良好的受力性能。

为了实现上述目的，本发明采用的技术方案为：

一种模块化草板隔声承重木墙板，其组成包括墙骨柱、内置草板、辅助木板、墙板内空腔、底梁板、顶梁板、墙板间连接板、上层顶梁搭接板、钉和石膏板；所述墙骨柱包括板边墙骨柱和板内墙骨柱；所述顶梁板包括下层顶梁板和上层顶梁板；所述模块化草板隔声承重木墙板两端分别设置板边墙骨柱，在两端的板边墙骨柱之间均匀布置板内墙骨柱，在相邻的墙骨柱之间设置内置草板，在内置草板沿宽度方向中间两侧等间距设置有辅助木板，先在辅助木板两端部采取钉连接，每侧钉一排，每一排根据草板辅助木板宽度钉设2~3枚钉子，再在辅助木板中间等间距设置施钉处，每一排施钉数量与端部处相同。

所述板边墙骨柱、板内墙骨柱、辅助木板及内置草板的上部及底部分别设置有顶梁板和底梁板形成墙骨架，且上层顶梁板位于下层顶梁板上；在所述墙骨架两侧安装石膏板，墙骨柱与内置草板、辅助木板、底梁板、顶梁板以及石膏板围成墙板内空腔，墙板内空腔起到保温隔声以及通风的作用。

所述的墙骨柱为木质的，墙骨柱与内置草板采用钉连接或者金属件连接；所述板内墙骨柱与内置草板2采用30°或45°钉连接，钉设时内置草板和板内墙骨柱构成十字形，在十字形的四角交替钉入，且斜钉连接沿草板高度均匀分布。

所述板边墙骨柱和辅助木板、板内墙骨柱、底梁板、下层顶梁板的横向宽度都为100mm~180mm,优先选用140mm，厚度都为38mm；所述内置草板选用稻草或者麦草高温压制而成的密实的草板，厚度为58mm。

所述的板边墙骨柱及板内墙骨柱宽度均等于两块辅助木板的厚度与内置草板的厚度之和。

所述的板边墙骨柱、内置草板、辅助木板、板内墙骨柱与底梁板、下层顶梁板、上层顶梁板采取垂直钉连接。

所述板边墙骨柱、内置草板、辅助木板、顶梁板、底梁板及板内墙骨柱组成的墙骨架上安装有石膏板，所述石膏板与板边墙骨柱、辅助木板、板内墙骨柱采取垂直钉连接，连接时钉子距与板边墙骨柱及底梁板、上层顶梁板边部的距离为对应板厚度的一半。

所述模块化隔声承重木墙板底梁板和下层顶梁板均伸至模块化隔声承重木墙板的两端，两根板边墙骨柱位于底梁板和下层顶梁板之间，底梁板与两根板边墙骨柱采用钉连接，钉子均由底梁板垂直两根竖直的板边墙骨柱与一块底梁板和一块下层顶梁板围成一个矩形框架，底梁板钉入板边墙骨柱，每个连接点施钉数量2~5个，且为一排并均匀排布，下层顶梁板(6)与两根板边墙骨柱采用钉连接，钉子均由顶梁板垂直钉入板边墙骨柱，每个连接点施钉数量2~5根，且为一排并均匀排布。

所述下层顶梁板的上方优先设置上层顶梁板，如图2所示，上层顶梁板的长度比下层顶梁板的长度短2.5~4.5倍的板内墙骨柱标准间距L标准，上层顶梁板与下层顶梁板采用钉连接，在上层顶梁板的两端分别施钉一组，在这两组钉之间施钉一至多组，组数不少于横跨的板内墙骨柱及草板俩侧辅助木板的数量，每组钉一字形均匀排列，一字形与排垂直，每一排钉的数量为2~4根；

所述石膏板四端分别达到上层顶梁板、板边墙骨柱和底梁板构成的框架外侧，石膏板与板边墙骨柱、辅助木板、板内墙骨柱、顶梁板、底梁板采用垂直钉连接；

所述板边墙骨柱、板内墙骨柱、下层顶梁板、上层顶梁板、底梁板的厚度和宽度均相等，厚度为38~89mm，优先选择38mm，宽度为90~180mm，优先选择140mm；

所述内置草板一般为工厂加工，厚度一般为58mm,也可根据需要定制。

所述的一种模块化草板隔声承重木墙板，其T形墙建造方法为：

将所述两片模块化草板隔声承重木墙板置于防腐木或楼面板上，且摆成T字形，将其中一片模块化草板隔声承重木墙板的板边墙骨柱与另一块模块化草板隔声承重木墙板的墙板间连接加强板采用钉连接，采用上层顶梁搭接板通过钉连接将两片模块化草板隔声承重木墙板的上层顶梁板连接；所述的墙板连接加强板与板边墙骨柱采用垂直钉连接，每一排2-5枚钉子，沿墙骨柱高度均匀布置。

所述的一种模块化草板隔声承重木墙板，其十字形墙建造方法为：

将所述三片模块化草板隔声承重木墙板置于防腐木或楼面板上，且摆成十字形，将其中同向设置的模块化草板隔声承重木墙板的板边墙骨柱与另一方向设置的模块化草板隔声承重木墙板的墙板间连接加强板采用钉连接，采用上层顶梁搭接板通过钉连接将三片模块化草板隔声承重木墙板的上层顶梁板连接；所述的墙板连接加强板与板边墙骨柱采用垂直钉连接，每一排2-5枚钉子，沿墙骨柱高度均匀布置。

所述的墙板间连接加强板为两片模块化草板隔声承重木墙板垂直连接时在板边墙骨柱与内置草板间加放的与辅助木板相同的木板，所述墙板间连接加强板的宽度略大于板边墙骨柱的厚度。

所述的上层顶梁搭接板为两片模块化草板隔声承重木墙板垂直连接时一个墙板的上层顶梁板向外延伸与另一墙板留设上层顶梁板搭接口吻合的木板；所述的上层顶梁搭接板与另一墙板的下层顶梁板采用钉连接，由上层顶梁搭接板垂直钉入，每一排钉子钉设2-6枚，呈口字形排布。

所述的草板为密实压制隔音效果很好再加草板两侧墙板内空腔隔音效果也不错，以及作为墙面板的石膏板本身即具有吸声的功能，三种因素叠加使得模块化草板隔声承重木墙板隔音效果远好于一般普通木结构墙板。

与现有技术相比，本发明的有益效果是安装操作显著简化，装配速度快，可以采用大部品总成装配，工业化程度更高，经济效果好，且避免了环境污染。减少了大量现场作业，通过系列构造，使其具有良好的受力性能。

附图说明

下面结合附图对本发明中的模块化草板隔声承重木墙板及其T形和十字形墙建造方法作进一步说明：

图1为本发明模块化草板隔声承重木墙板及其T形和十字形墙建造方法的室内一侧正视示意图；

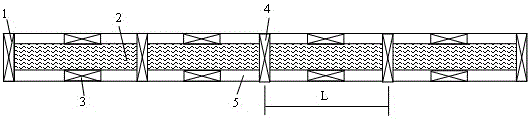

图2为图1的A-A剖面示意图；

图3为T形墙的在墙高中部剖面示意图；

图4为本发明模块化草板隔声承重木墙板及其T形墙俯视示意图；

图5为本发明模块化草板隔声承重木墙板十字形墙的在墙高中部剖面示意图；

图6为本发明模块化草板隔声承重木墙板十字形墙俯视示意图；

图7为图6模块化草板隔声承重木墙板十字形墙正视示意图；

图8为模块化草板隔声承重木墙板十字形墙安装完墙面石膏板后的剖面图。

图中：1为板边墙骨柱；2为草板；3为辅助木板；4为板内墙骨柱；5为墙板内空腔；6为下层顶梁板；7为上层顶梁板；8为底梁板；9为墙板间连接加强板；10为上层顶梁搭接板；11为石膏板；12为钉。

具体实施方式

为了进一步说明本发明，下面结合附图及实施例对本发明提供的模块化草板隔声承重木墙板进行详细地描述，但不能将它们理解为对本发明保护范围的限定。

一种模块化草板隔声承重木墙板及其一字形墙建造方法，如图1~图8所示，一种模块化草板隔声承重木墙板，其组成包括墙骨柱、内置草板2、辅助木板3、墙板内空腔5、底梁板8、顶梁板、墙面板、墙板间连接板9、上层顶梁搭接板10、钉12和石膏板11；所述墙骨柱包括板边墙骨柱1和板内墙骨柱4；所述顶梁板包括下层顶梁板6和上层顶梁板7；所述模块化草板隔声承重木墙板两端分别设置板边墙骨柱1，在两端的板边墙骨柱1之间均匀布置板内墙骨柱4，在相邻的墙骨柱之间设置内置草板2，在内置草板2宽度方向中间两侧等间距设置有草板两侧辅助木板3；所述板边墙骨柱1、板内墙骨柱4、辅助木板3及内置草板2的上部及底部分别设置有顶梁板和底梁板6形成墙骨架，且上层顶梁板7位于下层顶梁板6上；在所述墙骨架两侧安装墙面板，墙骨柱与内置草板2、辅助木板3、底梁板8、顶梁板以及墙面板围成墙板内空腔。

所述的墙骨柱为木质的，墙骨柱与内置草板2采用钉连接或者金属件连接；所述板内墙骨柱4与内置草板2采用30°或45°钉连接，钉设时内置草板2和板内墙骨柱4构成十字形，在十字形的四角交替钉入，且斜钉连接沿草板2高度均匀分布。

所述板边墙骨柱1和辅助木板3、板内墙骨柱4、底梁板8、下层顶梁板6的横向宽度都为100mm~180mm,优先选用140mm，厚度都为38mm；所述内置草板2选用稻草或者麦草高温压制而成的密实的草板，厚度为58mm。

所述的板边墙骨柱1及板内墙骨柱4宽度均等于两块辅助木板3的厚度与内置草板2的厚度之和。

所述的板边墙骨柱1、内置草板2、辅助木板3、板内墙骨柱4与底梁板8、下层顶梁板6、上层顶梁板7采取垂直钉连接。

所述板边墙骨柱1、内置草板2、辅助木板3、顶梁板、底梁板8及板内墙骨柱4组成的墙骨架上安装有石膏板11，所述石膏板11与板边墙骨柱1、辅助木板3、板内墙骨柱4采取垂直钉连接，连接时钉子距与板边墙骨柱1及底梁板8、上层顶梁板8边部的距离为对应板厚度的一半。

所述的一种模块化草板隔声承重木墙板，其T形墙建造方法为：将所述两片模块化草板隔声承重木墙板置于防腐木或楼面板上，且摆成T字形，将其中一片模块化草板隔声承重木墙板的板边墙骨柱1与另一块模块化草板隔声承重木墙板的墙板间连接加强板9采用钉连接，采用上层顶梁搭接板10通过钉连接将两片模块化草板隔声承重木墙板的上层顶梁板7连接；所述的墙板连接加强板9与板边墙骨柱1采用垂直钉连接，每一排2-5枚钉子，沿墙骨柱高度均匀布置。

所述的一种模块化草板隔声承重木墙板，其特征在于：其十字形墙建造方法为：

将所述三片模块化草板隔声承重木墙板置于防腐木或楼面板上，且摆成十字形，将其中同向设置的模块化草板隔声承重木墙板的板边墙骨柱1与另一方向设置的模块化草板隔声承重木墙板的墙板间连接加强板9采用钉连接，采用上层顶梁搭接板10通过钉连接将三片模块化草板隔声承重木墙板的上层顶梁板7连接；所述的墙板连接加强板9与板边墙骨柱1采用垂直钉连接，每一排2-5枚钉子，沿墙骨柱高度均匀布置。

所述的上层顶梁搭接板10为两片模块化草板隔声承重木墙板垂直连接时一个墙板的上层顶梁板8向外延伸与另一墙板留设上层顶梁板8搭接口吻合的木板；所述的上层顶梁搭接板10与另一墙板的下层顶梁板7采用钉连接，由上层顶梁搭接板10垂直钉入，每一排钉子钉设2-6枚，呈口字形排布。

所述的墙板间连接加强板9为两片模块化草板隔声承重木墙板垂直连接时在板边墙骨柱1与内置草板2间加放的与辅助木板相同的木板，所述墙板间连接加强板9的宽度略大于板边墙骨柱1的厚度。

以上所述仅是本发明的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本发明原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本发明的保护范围。
