技术领域

本发明涉及建筑技术领域，特别是涉及模块化保温隔声承重木墙板及L形墙建造方法。

背景技术

轻型木结构是现有房屋结构中最经久耐用的结构之一，轻型木结构抗沉降、抗干、抗老化，具有显著的稳定性；轻型木结构房屋因其自身质量轻，所以地震时吸收地震力少，在地震时的稳定性已经得到反复验证，即使强烈的地震使整个建筑物脱离其基础，而其结构却完整无损；轻型木结构因其材料和结构的特点，使得平面布置更加灵活，为建筑师提供了更大的想象空间；轻型木结构的保温节能性能优于其他任何材料建成的结构形式；木材本身就是出色的绝热体，在同样厚度的条件下，木材的隔热值比标准的混凝土高16倍，比钢材高400倍，比铝材高1600倍；所以，轻型木结构住房的取暖费用比较低，冬暖夏凉防火性能主要取决于房屋中用于构成屋顶、墙壁和地板各部分的整体材料；轻型木结构的各组成部分加上防火石膏墙板，很容易达到与砖石结构建筑相同的防火性能；例如：在日本对一幢木结构房屋进行了一次火灾试验，试验中模拟发生地震，摇晃房屋，然后用火将其点燃，这时，该房屋表现出了极为出色的性能，展示了轻型木结构建筑的超级性能水平。即使是建造经济型木结构房屋，其抗火灾能力也不低于两个小时。

现有的粘土砖生产对环境的危害是众所周知的，其燃烧要耗费大量的能源，并且产生的废气造成空气污染、温室效应和酸雨现象；另外，现有的技术工艺复杂、装配速度慢、浪费了大量的时间、且经济效果、保温、隔声、防水效果达不到理想值，所以有必要结合现有的轻型木结构的优点来改变现有技术中存在的缺点。

发明内容

本发明的目的是提供模块化保温隔声承重木墙板及L形墙建造方法，以此来解决现有技术中存在的工艺复杂、装配速度慢、环境污染、经济效果、保温、隔声、防水效果差等问题。

本发明的目的是通过以下技术方案实现的：模块化保温隔声承重木墙板，包括墙骨柱、顶梁板、板边框木板、草板、双层纵向墙骨柱、横向墙骨柱、底梁板、下层顶梁板、上层顶梁板、钉、保温板、OSB板、防水透气膜、防水透气膜封缝预留卷、防潮通风口、顺水版、双层封缝防水透气膜、外饰面、石膏板、可布管线空腔、墙顶梁搭接板、顶梁搭接口和墙板间连接加强板；所述模块化保温隔声承重木墙板的两端分别设置有边框板，所述边框板之间均匀设置有若干个横向墙骨柱，所述边框板与横向墙骨柱之间以及相邻的横向墙骨柱之间均设置草板,所述草板宽度方向中间两侧设置有双层纵向墙骨柱；所述墙骨柱包括双层纵向墙骨柱、横向墙骨柱；所述顶梁板包括下层顶梁板和上层顶梁板，所述模块化保温隔声承重木墙板上下分别设置顶梁板和底梁板；所述墙骨柱、顶梁板、底梁板、边框木板、草板形成墙骨架；所述墙骨架两侧安装墙面板；所述边框板、双层纵向墙骨柱、横向墙骨柱、底梁板、顶梁板以及墙面板围成的为墙板内空腔。

作为优选的一种技术方案，所述的纵向墙骨柱、横向墙骨柱均采用木质材料制成，所述边框板、横向墙骨柱、草板采用钉连接或者金属件连接，当采用钉连接时边框板为垂直钉连接，横向墙骨柱与草板采用30°或45°钉连接，钉设时横向墙骨柱与草板构成十字形，在十字形的四角交替钉入，且斜钉连接沿草板高度均匀分布。

作为优选的一种技术方案，所述的草板稻草或者麦草高温压制而成；所述边框板、双层纵向墙骨柱、横向墙骨柱、底梁板、下层顶梁板、上层顶梁板的宽度设置在100mm-140mm之间，厚度设置为38mm；所述草板的厚度设置为58mm；所述的边框板以及横向墙骨柱的宽度等于双层纵向墙骨柱的厚度与草板的厚度之和。

作为优选的一种技术方案，所述的板边框板、草板、双层纵向墙骨柱、横向墙骨柱组成的墙板底部和顶部分别设置有底梁板、下层顶梁板、上层顶梁板，且均与墙板采取垂直钉连接方式连接。

作为优选的一种技术方案，所述的墙面板内空腔室外一侧设置有保温板，所述的保温板外侧安装由OSB板；所述的OSB板外侧黏贴防水透气膜，所述墙面板两端设置有防水透气膜封缝预留卷；所述防水透气膜外侧设置有防潮通风口，所述在横向墙骨柱相对的防水透气膜外侧留设顺水板；所述防潮通风口及顺水板外侧在设置有一层双层封缝防水透气膜，所述双层封缝防水透气膜外侧设置有外饰面。

作为优选的一种技术方案，所述的室内一侧墙面板内空腔根据管线的布置需要设置有可布管线空腔；所述的室内墙面板外侧悬挂石膏板。

模块化保温隔声承重木墙板及其L形墙建造方法，将两个模块化保温隔声承重木墙板呈L形排布，两个模块化保温隔声承重木墙板连接时顶梁搭接口与顶梁搭接板正好吻合，在墙板间连接加强板处施钉后组成模块化保温隔声承重L形木墙墙板。

作为优选的一种技术方案，所述墙板间连接加强板设置在两个模块化保温隔声承重木墙板的连接处，所述板间连接加强板的宽度与边框板的厚度之和等于边框板的宽度，所述板间连接加强板的高度为从底梁板上部到下层顶梁板底部的长度，厚度与草板辅助木板相等。

作为优选的一种技术方案，所述的顶梁搭接板为两个模块化保温隔声承重木墙板连接处其中一个模块化保温隔声承重木墙板的上层顶梁板伸出长度与板边墙骨柱宽度相同的部分。

作为优选的一种技术方案，所述的顶梁搭接口为两个模块化保温隔声承重木墙板连接处处另一墙板的上层顶梁板端部往里收进的长度为边框板宽度的部分。

本发明设置有双层纵向墙骨柱能够提高墙板的刚度与整体性。

本发明设置有保温板、墙板内空腔能够提高墙板的保温隔音效果。本发明设置有防水透气膜、防水透气膜封缝预留卷、防潮通风口、双层封缝防水透气膜，解决了潮湿问题。

本发明设置有墙板间连接加强板，增大了受力性能。

与现有技术相比较，本发明的有益效果在于：

1、本发明结构简单、设计合理、操作方便、安装操作显著简化，装配速度快；2、采用大部品总成装配，工业化程度更高、经济效果好；3、采用系列构造，使其具有良好的受力性能；4、避免了环境污染、5、本发明设置有双层纵向墙骨柱能够提高墙板的刚度与整体性、设置有墙板内空腔能够提高墙板的保温隔音效果。

附图说明

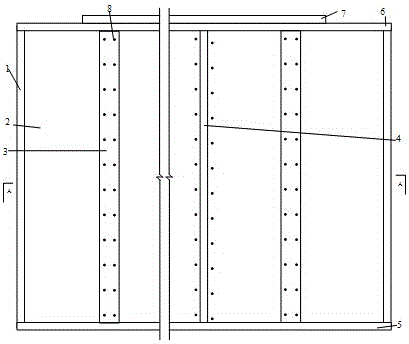

图1为本发明的室内一侧正视示意图；

图2为图1的A-A剖面示意图；

图3为发明模块化保温隔声承重L形木墙板含墙板间连接加强板一侧的正视图；

图4为本发明模块化保温隔声承重L形木墙板不含墙板间连接加强板一侧的正视图；

图5为图3B-B剖面示意图；

图6为本发明模块化保温隔声承重L形木墙板沿高度中部剖面示意图；

图7为本发明模块化保温隔声承重L形木墙板俯视示意图。

图中：1边框木板；2草板；3双层纵向墙骨柱；4横向墙骨柱；5底梁板；6下层顶梁板；7上层顶梁板；8钉；9保温板；10OSB板；11防水透气膜；12防水透气膜封缝预留卷；13防潮通风口；14顺水板；15双层封缝防水透气膜；16外饰面；17石膏板；18可布管线空腔；19顶梁搭接板；20顶梁搭接口；21墙板间连接加强板。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整的描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动的前提下所获得的所有其他实施例，都属于本发明保护范围。

结合图1-图7：一种模块化保温隔声承重木墙板，包括墙骨柱、顶梁板、板边框木板1、草板2、双层纵向墙骨柱3、横向墙骨柱4、底梁板5、下层顶梁板6、上层顶梁板7、钉8、保温板9、OSB板10、防水透气膜11、防水透气膜封缝预留卷12、防潮通风口13、顺水版14、双层封缝防水透气膜15、外饰面16、石膏板17、可布管线空腔18、墙顶梁搭接板19、顶梁搭接口20和墙板间连接加强板21；所述模块化保温隔声承重木墙板的两端分别设置有边框板1，所述边框板之间均匀设置有若干个横向墙骨柱4，所述边框板1与横向墙骨柱4之间以及相邻的横向墙骨柱4之间均设置草板2，所述草板2宽度方向中间两侧设置有双层纵向墙骨柱3；所述墙骨柱包括双层纵向墙骨柱3、横向墙骨柱4；所述顶梁板包括下层顶梁板6和上层顶梁板7，所述模块化保温隔声承重木墙板上下分别设置顶梁板和底梁板5；所述墙骨柱、顶梁板、底梁板5、边框木板1、草板2形成墙骨架；所述墙骨架两侧安装墙面板；所述边框板1、双层纵向墙骨柱3、横向墙骨柱4、底梁板5、顶梁板以及墙面板围成的为墙板内空腔。

所述的纵向墙骨柱3、横向墙骨柱4均采用木质材料制成，所述边框板1、横向墙骨柱4、草板2采用钉连接或者金属件连接，当采用钉连接时边框板1为垂直钉8连接，横向墙骨柱4与草板2采用30°或45°钉8连接，钉设时横向墙骨柱4与草板2构成十字形，在十字形的四角交替钉入，且斜钉8连接沿草板2高度均匀分布。

所述的草板2稻草或者麦草高温压制而成；所述边框板1、双层纵向墙骨柱3、横向墙骨柱4、底梁板5、下层顶梁板6、上层顶梁板7的宽度设置在100mm-140mm之间，厚度设置为38mm；所述草板2的厚度设置为58mm；所述的边框板1以及横向墙骨柱4的宽度等于双层纵向墙骨柱3的厚度与草板2的厚度之和。

所述的板边框板1、草板2、双层纵向墙骨柱3、横向墙骨柱4组成的墙板底部和顶部分别设置有底梁板5、下层顶梁板6、上层顶梁板7，且均与墙板采取垂直钉连接方式连接。

所述的墙面板内空腔室外一侧设置有保温板9，所述的保温板9外侧安装由OSB板10；所述的OSB板外侧黏贴防水透气膜11，所述墙面板两端设置有防水透气膜封缝预留卷12；所述防水透气膜11外侧设置有防潮通风口13，所述在横向墙骨柱4相对的防水透气膜11外侧留设顺水板14；所述防潮通风口13及顺水板14外侧在设置有一层双层封缝防水透气膜15，所述双层封缝防水透气膜15外侧设置有外饰面16。

所述的室内一侧墙面板内空腔根据管线的布置需要设置有可布管线空腔18；所述的室内墙面板外侧悬挂石膏板17。

模块化保温隔声承重木墙板及其L形墙建造方法：将两个模块化保温隔声承重木墙板呈L形排布，两个模块化保温隔声承重木墙板连接时顶梁搭接口20与顶梁搭接板19正好吻合，在墙板间连接加强板21处施钉后组成模块化保温隔声承重L形木墙墙板。

所述墙板间连接加强板21设置在两个模块化保温隔声承重木墙板的连接处，所述板间连接加强板21的宽度与边框板1的厚度之和等于边框板1的宽度，所述板间连接加强板21的高度为从底梁板5上部到下层顶梁板6底部的长度，厚度与草板2辅助木板相等。

所述的顶梁搭接板19为两个模块化保温隔声承重木墙板连接处其中一个模块化保温隔声承重木墙板的上层顶梁板7伸出长度与板边墙骨柱宽度相同的部分。

所述的顶梁搭接口20为两个模块化保温隔声承重木墙板连接处处另一墙板的上层顶梁板7端部往里收进的长度为边框板1宽度的部分。

本发明设置有双层纵向墙骨柱3能够提高墙板的刚度与整体性。

本发明设置有保温板9、墙板内空腔18能够提高墙板的保温隔音效果。本发明设置有防水透气膜11、防水透气膜封缝预留卷12、防潮通风口13、双层封缝防水透气膜15，解决了潮湿问题。

本发明设置有墙板间连接加强板21，增大了受力性能。

本发明结构简单、设计合理、操作方便、安装操作显著简化，装配速度快。

本发明采用大部品总成装配，工业化程度更高、经济效果好。

本发明采用系列构造，使其具有良好的受力性能。

本发明避免了环境污染。

本发明设置有双层纵向墙骨柱3能够提高墙板的刚度与整体性、设置有墙板内空腔能够提高墙板的保温隔音效果。

上述实施例仅仅是对本发明构思实现形式的列举，本发明的保护范围不仅限于上述实施例，本发明的保护范围可延伸至本领域技术人员依据本发明的技术构思所能想到的等同技术手段。
