技术领域

本发明涉及一种风力发电机转子及其冷却方法，可用于检测风力发电机的温度，确保风力发电机的稳定运行，属于风力发电机领域。

背景技术

我国内陆以及近海的风能资源都比较丰富，在风力资源丰富，电网覆盖到的地区发展风力发电，能够补充和替代部分常规能源，开发方式适合采用大型风电场；在农牧区以及电网不能覆盖到的偏远地区发展风力发电，能够提供生活用电和部分生产用电，但是风力发电机在运行中会产生热量，热量产生会使电机温度升高，当电机转子温度较高的情况下会烧坏电机，同时由于风力大小具有不确定性，由此发电机运行具有间歇性，其在运行过程中的发热也具有不确定性。

为了能冷却风力发电机同时节约能源，所采用的技术方案为：一种风力发电机转子，其具备：多个轴向层叠的转子铁心，空心转轴，轴流式风扇，散热翅片，转轴后端设有散热翅片，风扇设置在散热翅片后端，散热翅片与风扇均设在空心转轴上，空心轴设置为真空封闭腔体，真空封闭腔体内设有工作冷却液，转子铁心，其由层叠的多个钢板构成，且具多个笼条槽，其特征在于，构成所述转子铁心的所述钢板具有：多个笼条槽，所述笼条槽均匀分布在转子径向外圆周，将所述多个钢板层叠而构成多个所述转子；以及多个贯通孔，它们在所述钢板层的内周侧，所述贯通孔均匀分布在钢板径向中间位置，且设贯通孔的个数为n，笼条槽的个数为m，其中n、m分别为不同的自然数，在所述钢板中，在所述贯通孔的内周侧形成的内周侧圆环部与在所述贯通孔的外周侧形成的外周侧圆环部由在多个所述贯通孔片彼此之间形成的多个肋连结，所述每个转子铁心通过将多个所述钢板按照每规定的张数层叠而成，每个转子铁心层叠的钢板的张数不同，且将每个转子铁心以360度/m方向间隔旋转并层叠而成形成转子，所述转子的贯通孔形成螺旋状。

发明内容

本发明主要是提供一种风力发电机，其具备：前端盖，后端盖，壳体，定子，多个轴向层叠的转子，空心转轴，轴流式风扇，散热翅片，转轴后端设有风扇，散热翅片设置在风扇上方，固定在壳体上，壳体上设有出风口，空心轴设置为真空封闭腔体，真空封闭腔体内设有工作冷却液，转子铁心，其由层叠的多个钢板构成，且具多个笼条槽，其特征在于，构成所述转子铁心的所述钢板具有：多个笼条槽，所述笼条槽均匀分布在转子径向外圆周，将所述多个钢板层叠而构成多个所述转子；以及多个贯通孔，它们在所述钢板层的内周侧，所述贯通孔均匀分布在钢板径向中间位置，且设贯通孔的个数为n，笼条槽的个数为m，其中n、m分别为不同的自然数，在所述钢板中，在所述贯通孔的内周侧形成的内周侧圆环部与在所述贯通孔的外周侧形成的外周侧圆环部由在多个所述贯通孔片彼此之间形成的多个肋连结，所述每个转子铁心通过将多个所述钢板按照每规定的张数层叠而成，每个转子铁心层叠的钢板的张数不同，且将每个转子铁心以360度/m方向间隔旋转并层叠而成形成转子，所述转子的贯通孔形成螺旋状。其中m大于n，m不是n的整数倍

其中工作冷却液为当转子温度高于一定温度气化的液体，通过工作冷却液的气化在散热翅片处冷却，通过散热翅片带走热量。中空转子轴的后端为锥形，且在锥形内端面设有温度传感器。

为了能冷却风力发电机同时节约能源，风力发电机还包括控制器，通过温度传感器检测工作冷却液的温度，如果检测温度超过预定温度，则启动风扇进行冷却，如果检测温度没有超过预定温度，则仅通过工作冷却液和肋片散热，其中预定温度为保护电机安全运行的温度上限。工作冷却液由纯进水，防腐剂，抗氧化剂组成，其中纯进水，防腐剂，抗氧化剂的质量比为100:0.2:0.1。

附图说明

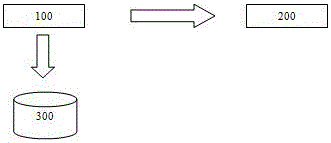

图1是风力发电机冷却框图。

图中符号说明：

100-控制器

200-工作冷却液冷却电机系统

300-启动风扇冷却电机系统。

具体实施方式

本发明所要解决的技术问题为克服现有技术中的不足之处，提供一种构造简单，降低成本，且方便冷却风力发电机的结构与方法。

参照附图1，一种风力发电机，其具备：前端盖，后端盖，壳体，定子，多个轴向层叠的转子，空心转轴，轴流式风扇，散热翅片，转轴后端设有风扇，散热翅片设置在风扇上方，固定在壳体上，壳体上设有出风口，空心轴设置为真空封闭腔体，真空封闭腔体内设有工作冷却液，转子铁心，其由层叠的多个钢板构成，且具多个笼条槽，其特征在于，构成所述转子铁心的所述钢板具有：多个笼条槽，所述笼条槽均匀分布在转子径向外圆周，将所述多个钢板层叠而构成多个所述转子；以及多个贯通孔，它们在所述钢板层的内周侧，所述贯通孔均匀分布在钢板径向中间位置，且设贯通孔的个数为n，笼条槽的个数为m，其中n、m分别为不同的自然数，在所述钢板中，在所述贯通孔的内周侧形成的内周侧圆环部与在所述贯通孔的外周侧形成的外周侧圆环部由在多个所述贯通孔片彼此之间形成的多个肋连结，所述每个转子铁心通过将多个所述钢板按照每规定的张数层叠而成，每个转子铁心层叠的钢板的张数不同，且将每个转子铁心以360度/m方向间隔旋转并层叠而成形成转子，所述转子的贯通孔形成螺旋状。其中m大于n，m不是n的整数倍

其中工作冷却液为当转子温度高于一定温度气化的液体，通过工作冷却液的气化在散热翅片处冷却，通过散热翅片带走热量。中空转子轴的后端为锥形，且在锥形内端面设有温度传感器。

为了能冷却风力发电机同时节约能源，风力发电机还包括控制器，通过温度传感器检测工作冷却液的温度，如果检测温度超过预定温度，则控制器100启动风扇冷却电机系统300，如果检测温度没有超过预定温度，则仅通过工作冷却液和肋片散热，即通过工作冷却液冷却电机系统200冷却电机，其中预定温度为保护电机安全运行的温度上限。工作冷却液由纯进水，防腐剂，抗氧化剂组成，其中纯进水，防腐剂，抗氧化剂的质量比为100:0.2:0.1。
