技术领域
本发明属于施工围挡领域,具体的说是一种便于安装和拆卸的工地用围挡。
背景技术
在城市建设施工作业时,由于土方工程会对周围环境产生一定的影响,为了将工地与其周围地区区分开以保证施工安全、保护施工材料和设备,需要设置建筑围挡,因而建筑围挡扮演着非常重要的角色。一般采用临时围挡片组装成临时围墙。一般构造为先在地面砌筑一定高度的砖基础,留置预埋件,然后在预埋件上焊接立柱,立柱间用围挡片与立柱连接封闭。由于围挡完全固定,当受到大风、强风冲击,围挡不能得到有效的缓冲,往往被破坏严重。现场施工完毕后再逐次拆除。在临时围挡搭设过程中需人工较多,且需要专业砌筑、焊接人员,且劳动强度大。砌筑的砖基础拆除后不能重复利用,成为建筑垃圾;不利于节能环保。
鉴于此,本发明所述的一种便于安装和拆卸的工地用围挡,能够实现围挡的快速安装和拆卸,结构简单,安装方便,能够重复利用,方便运输,同时配置发电装置,节约能源。
其具体有益效果如下:
1.本发明所述的一种便于安装和拆卸的工地用围挡,采用的支架组件能够相互收纳折叠,减少了占地空间,方便了存放和运输转移。
2.本发明所述的一种便于安装和拆卸的工地用围挡,采用电磁铁吸附挡板,实现挡板的快速拆卸和安装,简单高效。
3.本发明所述的一种便于安装和拆卸的工地用围挡,通过发电装置,对挡板的受力进行缓冲,降低挡板被风力破坏的概率,同时变不利为有利,利用挡板的晃动产生电能,节约能源。
发明内容
为了弥补现有技术的不足,本发明提出了一种便于安装和拆卸的工地用围挡,能够实现围挡的快速安装和拆卸,结构简单,安装方便,配置发电装置,节约能源。
本发明所述的一种便于安装和拆卸的工地用围挡,包括支架组件、电磁铁、发电模块、挡板和蓄电池;所述支架组件内部装有电磁铁;所述发电模块通过挡板晃动产生电能,所述蓄电池安装在发电模块一端;所述蓄电池能够存储发电模块产生的电能;所述蓄电池连接着电磁铁;所述电磁铁通电后能够将支架组件和挡板吸附在一起,通过电磁铁通电和断电,实现挡板的快速安装和拆卸;其中,
所述支架组件包括第一挡杆、第二挡杆、第三挡杆和支挡;所述第一挡杆为台阶状,所述台阶用于避让电磁铁的安装;所述第二挡杆为U型;所述第二挡板槽内均匀安装多个电磁铁,所述电磁铁通电后能够将挡板吸附在第二挡杆上;所述第一挡杆一端和第二挡杆上端转动连接;所述第一挡杆另一端和发电模块相铰接;所述第一挡杆能够收入第二挡杆槽内;所述第三挡杆为U型,所述第三挡杆一端和第二挡杆下端转动连接,所述第一挡杆收入第二挡杆后能够收入第三挡杆槽内;所述第三挡杆两侧铰接多个支挡,所述支挡能够旋转折叠,所述支挡打开后能够增加支架的稳定;所述第三挡杆两侧设置有多个通孔,所述通孔用于配合连接发电模块;所述发电模块通过插销安装在第三挡杆槽内,采用快拆式插销,方便发电模块位置的调整。
所述发电模块包括铰接座、壳体、弹簧、齿条、齿轮和发电机;所述铰接座用于连接支架组件中的第一挡杆;所述壳体内部设置有导轨槽,所述铰接座能够顺着导轨槽滑动;所述铰接座两端设有弹簧,挡板受到风力的影响产生晃动,带动支架组件中的第一挡杆移动,在弹簧的作用下,实现了铰接座在导轨槽内的来回移动;所述铰接座下端设置有齿条;所述齿条配合连接着齿轮,所述齿轮一端连接着发电机;所述发电机安装在壳体一侧,齿条来回移动,带动齿轮旋转,齿轮旋转带动发电机运作,从而产生电能。
优选的,所述发电模块安装位置能够调整,通过改变插销位置,调整发电模块在第三挡杆上的位置,改变挡板的支撑角度,实现不同遮挡角度。
优选的,所述支挡能够折叠到第三挡杆侧壁,且支挡能够向下转动插入地面。
优选的,所述挡板顶部设有多个LED灯,所述LED灯通过蓄电池供电,不需要另外布置线路供电。
本发明的有益效果如下:
1.本发明所述的一种便于安装和拆卸的工地用围挡,采用的支架组件能够相互收纳折叠,减少了占地空间,方便了存放和运输转移。
2.本发明所述的一种便于安装和拆卸的工地用围挡,采用电磁铁吸附挡板,实现挡板的快速拆卸和安装,简单高效。
3.本发明所述的一种便于安装和拆卸的工地用围挡,通过发电装置,对挡板的受力进行缓冲,降低挡板被风力破坏的概率,同时变不利为有利,利用挡板的晃动产生电能,节约能源。
附图说明
下面结合附图对本发明作进一步说明。

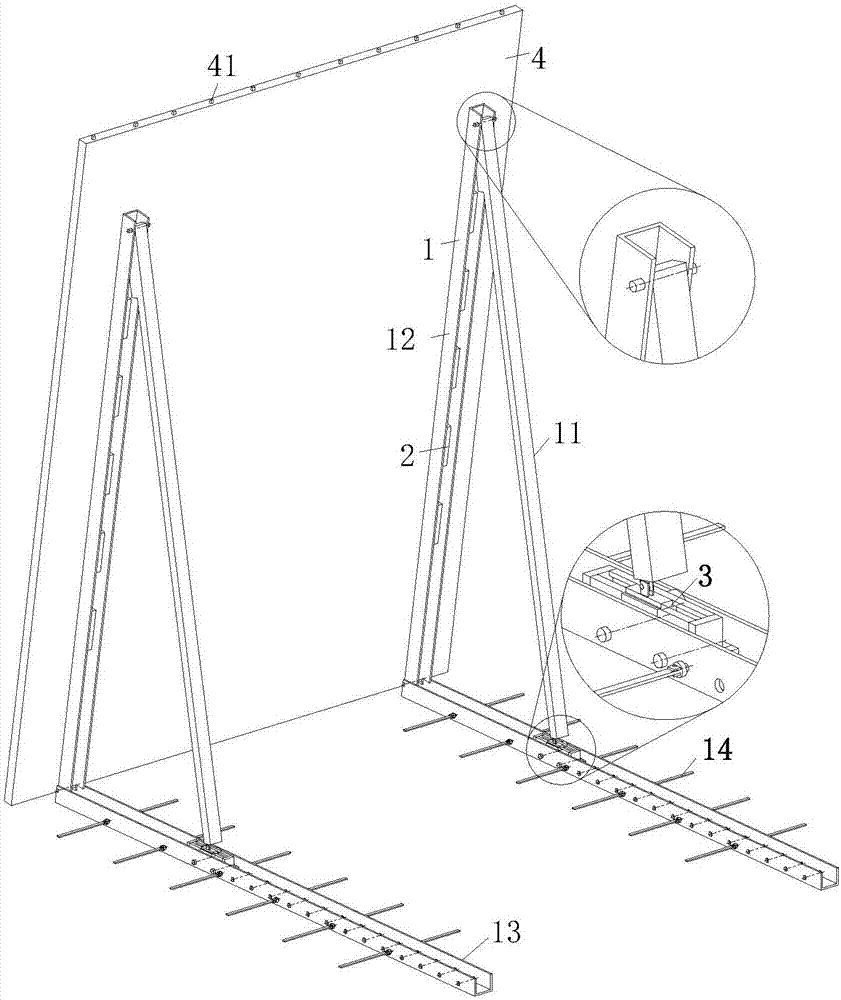

图1是本发明的主视图;
图2是图1中发电模块主视图;
图3是图2中A-A剖视图;
图4是图2中B-B剖视图;
图中:支架组件1、第一挡杆11、第二挡杆12、第三挡杆13、支挡14、电磁铁2、发电模块3、铰接座31、壳体32、弹簧33、齿条34、齿轮35、发电机36、挡板4、LED灯41、蓄电池5。
具体实施方式
为了使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解,下面结合具体实施方式,进一步阐述本发明。
如图1至图4所示,本发明所述的一种便于安装和拆卸的工地用围挡,包括支架组件1、电磁铁2、发电模块3、挡板4和蓄电池5;所述支架组件1内部装有电磁铁2;所述发电模块3通过挡板4晃动产生电能,所述蓄电池5安装在发电模块3一端;所述蓄电池5能够存储发电模块3产生的电能;所述蓄电池5连接着电磁铁2;所述电磁铁2通电后能够将支架组件1和挡板4吸附在一起,通过电磁铁通电和断电,实现挡板的快速安装和拆卸;其中,
所述支架组件1包括第一挡杆11、第二挡杆12、第三挡杆13和支挡14;所述第一挡杆11为台阶状,所述台阶用于避让电磁铁2的安装;所述第二挡杆12为U型;所述第二挡板12槽内均匀安装多个电磁铁2,所述电磁铁2通电后能够将挡板4吸附在第二挡杆12上;所述第一挡杆11一端和第二挡杆12上端转动连接;所述第一挡杆11另一端和发电模块3相铰接;所述第一挡杆11能够收入第二挡杆12槽内;所述第三挡杆13为U型,所述第三挡杆13一端和第二挡杆12下端转动连接,所述第一挡杆11收入第二挡杆12后能够收入第三挡杆13槽内;所述第三挡杆13两侧铰接多个支挡14,所述支挡14能够旋转折叠,所述支挡打开后能够增加支架的稳定;所述第三挡杆13两侧设置有多个通孔,所述通孔用于配合连接发电模块3;所述发电模块3通过插销安装在第三挡杆13槽内,采用快拆式插销,方便发电模块3位置的调整。
所述发电模块3包括铰接座31、壳体32、弹簧33、齿条34、齿轮35和发电机36;所述铰接座31用于连接支架组件1中的第一挡杆11;所述壳体32内部设置有导轨槽,所述铰接座31能够顺着导轨槽滑动;所述铰接座31两端设有弹簧33,挡板受到风力的影响产生晃动,带动支架组件中的第一挡杆移动,在弹簧的作用下,实现了铰接座在导轨槽内的来回移动;所述铰接座31下端设置有齿条34;所述齿条34配合连接着齿轮35,所述齿轮35一端连接着发电机36;所述发电机36安装在壳体32一侧,齿条来回移动,带动齿轮旋转,齿轮旋转带动发电机运作,从而产生电能。
作为本发明的一种实施方式,所述发电模块3安装位置能够调整,通过改变插销位置,调整发电模块3在第三挡杆13上的位置,改变挡板4的支撑角度,实现不同遮挡角度。
作为本发明的一种实施方式,所述支挡14能够折叠到第三挡杆13侧壁,且支挡14能够向下转动插入地面,实现本发明的固定。
作为本发明的一种实施方式,所述挡板4顶部设有多个LED灯41,所述LED灯41通过蓄电池5供电,不需要另外布置线路供电。
工作时,使用者将第三挡杆13连接的支挡14打开,放置成水平状或者插入地下,然后将第二挡板12和第一挡板11依次打开。将发电模块3放入第三挡杆13槽内,选择要求的位置,使用快速插销插入通孔,将发电模块3固定在要求的位置上,此时就可以将第一挡杆11端头铰接发电模块3上,实现支架组件1的安装和固定。然后打开蓄电池5,蓄电池5通电产生吸力,此时就可以将挡板4吸附在第二挡杆12一侧。当使用完成时,关闭蓄电池5,电磁铁2失去吸附力,挡板4就可以移走,取下第一挡板11和发电模块3相连的插销,移走发电模块3,就可将第一挡板11收入第二挡板槽12内,然后一起收入第三挡板13槽内,实现支架组件1的快速回收。
以上显示和描述了本发明的基本原理、主要特征和优点。本行业的技术人员应该了解,本发明不受上述实施例的限制,上述实施例和说明书中描述的只是说明本发明的原理,在不脱离本发明精神和范围的前提下,本发明还会有各种变化和改进,这些变化和改进都落入要求保护的本发明范围内。本发明要求保护范围由所附的权利要求书及其等效物界定。
