技术领域：

本发明涉及建材机械设备技术领域，更具体的说涉及一种建材板 料提升压板机构。

背景技术：

在对建筑用建材板料如木板、薄钢板、保温板基板等进行搬运提 升时需要采用人工抬起或者是采用起重机进行起吊，其非常麻烦，而 且不安全，同时，这些板料在放置时需要进行压制从而保证板料平整， 现有只是采用在上面放置重物进行平整，效果有限。

发明内容：

本发明的目的就是针对现有技术之不足，而提供一种建材板料提 升压板机构，它可以自动进行提升，从而达到与相连接的设备平台同 高度，从而可以进行移动搬运，进行加工，其无需起重机起吊，同时， 提升高度精准，效果好，而且其在不进行提升时可以进行压制板料， 保证板料平整，效果好。

本发明的技术解决措施如下：

一种建材板料提升压板机构，包括机架，所述机架由底板和底板 的两侧焊接固定有的支撑板组成，支撑板的顶部具有向中间延伸的延 伸部，底板上固定有两个导向柱，导向柱的内侧壁上具有导向槽，两 个导向柱之间的底板上铰接有两个转动螺杆，每个转动螺杆靠近对应 的导向柱，转动螺杆的上部铰接在延伸部上，转动螺杆的上端伸出延 伸部并固定有转动轮，延伸部上固定有提升电机，提升电机的输出轴 上固定有传动轮，皮带张紧在转动轮和传动轮上，提升块螺接在转动 螺杆中，提升块的外壁具有移动凸起部，移动凸起部插套在导向槽中， 两个提升块固定在板料放置槽的两个外侧壁上，板料放置槽压靠在底 板上；

所述两个延伸部相靠近的一端的上部固定有上支撑板，上支撑板 的顶端面固定有耐磨压块，移动板压靠在耐磨压块上，两个上支撑板 的外侧壁上固定有无杆气缸，无杆气缸的推块上固定有连接部，连接 部固定在移动板的底面上，移动板的底面还固定有两个限位滑块，两 个限位滑块分别压靠在对应的耐磨压块的外侧壁上；

移动板的顶面固定有多个压板油缸，压板油缸的推杆竖直向下穿 过移动板并固定在压板上，压板在两个延伸部之间。

所述延伸部上固定有提升电机座，提升电机固定在提升电机座 上。

所述板料放置槽由底部支撑板和两个侧板组成，提升块焊接固定 在两个侧板的外侧壁上。

所述底板的顶面固定有缓冲垫，底部支撑板压靠在缓冲垫上。

所述侧板的顶部通过铰接轴铰接有转动压板。

所述铰接轴与转动压板的中心具有的轴孔之间具有阻尼层。

本发明的有益效果在于：

它可以自动进行提升，从而达到与相连接的设备平台同高度，从 而可以进行移动搬运，进行加工，其无需起重机起吊，同时，提升高 度精准，效果好，而且其在不进行提升时可以进行压制板料，保证板 料平整，效果好。

附图说明：

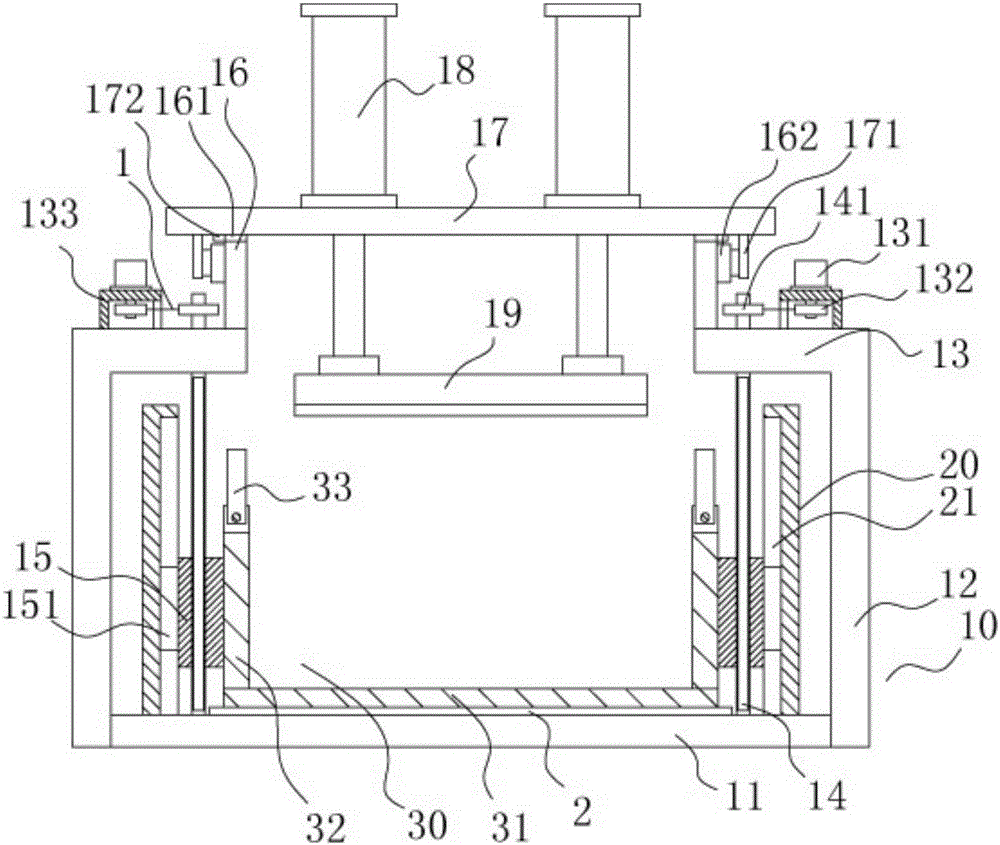

图1为本发明的结构示意图；

图2是本发明的局部俯视图。

具体实施方式：

实施例：见图1至2所示，一种建材板料提升压板机构，包括机 架10，所述机架10由底板11和底板11的两侧焊接固定有的支撑板 12组成，支撑板12的顶部具有向中间延伸的延伸部13，底板11上 固定有两个导向柱20，导向柱20的内侧壁上具有导向槽21，两个导 向柱20之间的底板11上铰接有两个转动螺杆14，每个转动螺杆14 靠近对应的导向柱20，转动螺杆14的上部铰接在延伸部13上，转 动螺杆14的上端伸出延伸部13并固定有转动轮141，延伸部13上 固定有提升电机131，提升电机131的输出轴上固定有传动轮132， 皮带1张紧在转动轮141和传动轮132上，提升块15螺接在转动螺 杆14中，提升块15的外壁具有移动凸起部151，移动凸起部151插 套在导向槽21中，两个提升块15固定在板料放置槽30的两个外侧 壁上，板料放置槽30压靠在底板11上；

所述两个延伸部13相靠近的一端的上部固定有上支撑板16，上 支撑板16的顶端面固定有耐磨压块161，移动板17压靠在耐磨压块 161上，两个上支撑板16的外侧壁上固定有无杆气缸162，无杆气缸 162的推块上固定有连接部171，连接部171固定在移动板17的底面 上，移动板17的底面还固定有两个限位滑块172，两个限位滑块172 分别压靠在对应的耐磨压块161的外侧壁上；

移动板17的顶面固定有多个压板油缸18，压板油缸18的推杆 竖直向下穿过移动板17并固定在压板19上，压板19在两个延伸部 13之间。

进一步的说，所述延伸部13上固定有提升电机座133，提升电 机131固定在提升电机座133上。

进一步的说，所述板料放置槽30由底部支撑板31和两个侧板 32组成，提升块15焊接固定在两个侧板32的外侧壁上。

进一步的说，所述底板11的顶面固定有缓冲垫2，底部支撑板 31压靠在缓冲垫2上。

进一步的说，所述侧板32的顶部通过铰接轴铰接有转动压板33。

进一步的说，所述铰接轴与转动压板33的中心具有的轴孔之间 具有阻尼层。

工作原理：将板体叠加放置在板料放置槽30中，然后，通过翻 转转动压板33，将板料的两侧处于两个转动压板33的下方，然后通 过无杆气缸162运行，将移动板17移动至板料的上方，然后压板油 缸18运行，将压板19压靠在板料上使得板料压制平整。

而在需要提升时，压板油缸18运行，将压板19提升，然后，通 过无杆气缸162运行，将移动板17向前移出，提升电机131运行， 使得转动螺杆14转动，从而使得板料放置槽30可以提升至所需高度， 然后，将两个转动压板33翻转，使其不再压靠在板料上，然后通过 取板机构将板料从板料放置槽30中取出即可，非常方便。
