技术领域

本发明涉及一种电力设备，尤其是一种电气柜的低温补偿控制方法。

背景技术

电气柜是常用的设备，电气柜内的元件长时间使用会发热，容易引起电气柜内温度升高，过高的温度会影响电气元件的正常工作，因此，需要对电气柜进行散热，而不为人知的是，电气柜内的温度也不宜过低，当电气柜内的温度过低时，空气中无法容纳大量水分，析出的空气水分将凝露在电气元件、端子排或箱壁上，造成短路现象，危害电力设备安全运行。

为解决该问题，在电气柜内通常会设置加热型除湿器，加热型除湿器主要是用于提高电气柜内的温度，平时则不用，由于较高温度的空气能包含更多的水分，从而防止水汽直接在箱内电气设备、端子排等上面凝露，预防闪络、短路等事故，但每台电气柜配一台加热型除湿器既提升了成本，同时又占据了设备的安装空间，这样的做法事实上并不理想。

发明内容

本发明的目的是为了解决上述技术的不足而设计的一种电气柜的低温补偿控制方法。

本发明所设计的一种电气柜的低温补偿控制方法，包括以下措施：

它采用将电气柜并排设置，并在电气柜的上方设置风道，风道侧面设置可以提供热风的热风柜，在热风柜与风道之间的热风管上设置热风阀来控制热风通断；

在电气柜的顶部和底部分别设置上通风管和下通风管，并在上通风管和下通风管上设置上通风阀和下通风阀来控制通断，在风道底面设有与电气柜一一对应的上风口与电气柜的上通风管连通；

在电气柜上设置可向外吸风的风扇，在每个电气柜内设有温度探头采集温度信号并送入到控制器中，控制器控制所述热风柜、热风阀、上通风阀、下通风阀和风扇工作；其特征在于：

当探测到有电气柜温度低于TA时该电气柜即为低温柜，低温柜的下通风管关闭，上通风管打开，风扇工作，从风道往内吸热风；

其他的电气柜中温度最高的那只为最高温柜，温度第二高的为次高温柜；

最高温柜的上通风管、下通风管打开，风扇停止工作，最高温柜内的热空气通过风道对低温柜进行温度补偿；

当先前最高温柜的温度降低成为次高温柜时，保持原有的状态一段时间T1后上通风管关闭、下通风管打开，使其不再对低温柜进行温度补偿，该电气柜上的风扇根据柜内温度情况进行散热工作，而由新的最高温柜对低温柜进行温度补偿；

当以上操作达到一段时间T2仍存在低温柜时，热风柜和热风阀打开，热风柜通过风道提供热风对低温柜进行进一步的温度补偿，直到所有的电气柜温度都高于TA，接着热风柜和热风阀关闭，所有上通风管都关闭，所有下通风管都打开，各自电气柜上的风扇根据柜内温度情况进行散热工作。

本发明所设计的电气柜的低温补偿控制方法，它的有益效果是：温度达到警界低温的电气柜可以通过风道向其他温度较高的电气柜借热风，以提升该柜内的温度，这样就不需要在每一个电气柜内设置加热型除湿器，并且其他温度较高的电气柜得以散去热风，可以达到散热的效果，在该方法无法满足要求时，可启动外部的热风柜来补热风，热风柜仅需一只即可满足使用需求，这样整体成本得以降低，使用效果好。

附图说明

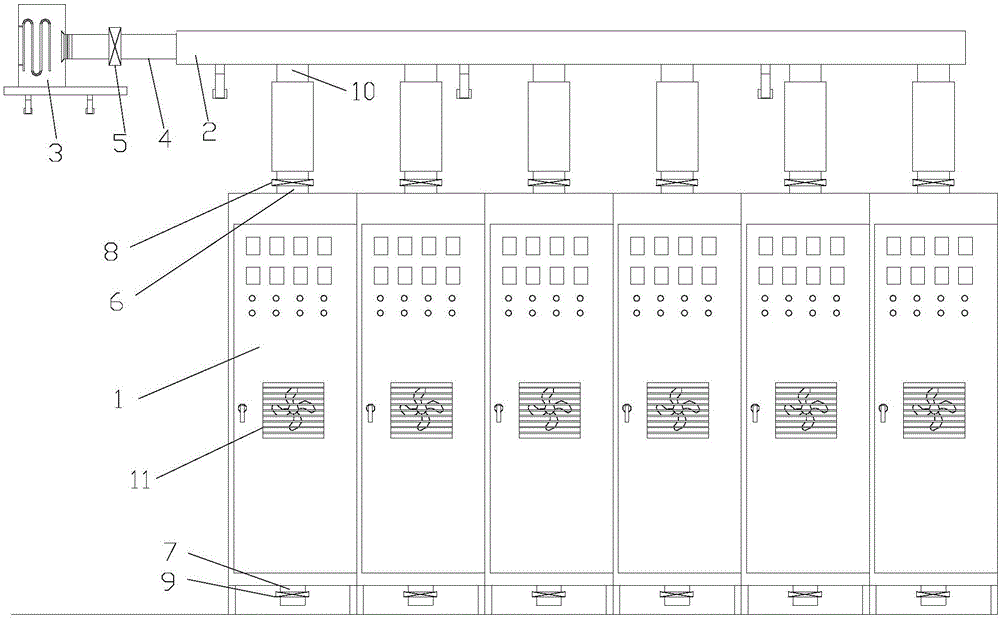

图1是采用实施例1所述控制方法的电气柜的系统示意图。

图中：电气柜1、风道2、热风柜3、热风管4、热风阀5、上通风管6、下通风管7、上通风阀8、下通风阀9、上风口10、风扇11。

具体实施方式

下面通过实施例结合附图对本发明作进一步的描述。

实施例1：

如图1所示，本实施例所描述的电气柜的低温补偿控制方法，电气柜的低温补偿控制方法，包括以下措施：

它采用将电气柜1并排设置，并在电气柜1的上方设置风道2，风道2侧面设置可以提供热风的热风柜3，在热风柜3与风道2之间的热风管4上设置热风阀5来控制热风通断；

在电气柜1的顶部和底部分别设置上通风管6和下通风管7，并在上通风管6和下通风管7上设置上通风阀8和下通风阀9来控制通断，在风道2底面设有与电气柜1一一对应的上风口10与电气柜1的上通风管6连通；

在电气柜1上设置可向外吸风的风扇11，在每个电气柜1内设有温度探头采集温度信号并送入到控制器中，控制器控制所述热风柜3、热风阀5、上通风阀8、下通风阀9和风扇11工作；其特征在于：

当探测到有电气柜1温度低于TA（警界低温，TA可以取10摄氏度）时该电气柜1即为低温柜，低温柜的下通风管7关闭，上通风管6打开，风扇11工作，从风道2往内吸热风；

其他的电气柜1中温度最高的那只为最高温柜，温度第二高的为次高温柜；

最高温柜的上通风管6、下通风管7打开，风扇11停止工作，最高温柜内的热空气通过风道2对低温柜进行温度补偿；

当先前最高温柜的温度降低成为次高温柜时，保持原有的状态一段时间T1（T1可以取3-5分钟，这样设置的原因是：能够成为最高温柜的电气柜一般发热量最大，当其降温后成为次高温柜时，仍让其向外输出热风是为了使其能够更好地散热，兼顾了补偿与散热两方面）后上通风管6关闭、下通风管7打开，使其不再对低温柜进行温度补偿，该电气柜1上的风扇11根据柜内温度情况进行散热工作，而由新的最高温柜对低温柜进行温度补偿；

当以上操作达到一段时间T2（T2可以取15-20分钟，T2时间宜长，尽量依靠电气柜间解决问题，减少热风柜3的开启以节能，因为依靠热风柜3加热反倒给后续散热提供压力，不划算）仍存在低温柜时，热风柜3和热风阀5打开，热风柜3通过风道2提供热风对低温柜进行进一步的温度补偿，直到所有的电气柜1温度都高于TA，接着热风柜3和热风阀5关闭，所有上通风管6都关闭，所有下通风管7都打开，各自电气柜1上的风扇11根据柜内温度情况进行散热工作，可以采用现有的恒温技术，也可以是当电气柜1内温度大于60摄氏度时启动风扇11直到电气柜内温度小于40摄氏度为止。

本实施例中，

风道2可以是由薄铁皮或不锈钢制成的长方体状风道；

热风柜111应当保证可以方便地进风，如在热风柜111上设置带过滤功能的透风窗或者热风柜111本身密封性不佳易透风，这样在往外输送热风时外面的空气才能补进来；热风柜111内部可以设置电加热管为空气加温，在其与热风管的相连接处可以设置风扇为热风提供输送动力。

本实施例所描述的电气柜1的低温补偿控制方法，它的有益效果是：温度达到警界低温的电气柜1可以通过风道2向其他温度较高的电气柜1借热风，以提升该柜内的温度，这样就不需要在每一个电气柜1内设置加热型除湿器，并且其他温度较高的电气柜1得以散去热风，可以达到散热的效果，在该方法无法满足要求时，可启动外部的热风柜3来补热风，热风柜3仅需一只即可满足使用需求，这样整体成本得以降低，使用效果好。

上述实施例仅仅是对本发明的构思作举例说明，明显地，本领域技术人员对上述实施例所作的各种等同修改或补充，都应当落入本专利的保护范围。
