技术领域

本发明涉及一种警示装置，尤其涉及一种电力用变电站可调节式警示装置。

背景技术

变电站是改变电压的场所，它电力系统中变换电压、接受和分配电能、控制电力的流向和调整电压的电力设施，它通过其变压器将各级电压的电网联系起来。为了把发电厂发出来的电能输送到较远的地方，必须把电压升高，变为高压电，到用户附近再按需要把电压降低，这种升降电压的工作靠变电站来完成。变电站的主要设备是开关和变压器。按规模大小不同，小的称为变电所，大的称为变电站。变电站的主要设备和连接方式，按其功能不同而有差异。

但是变电站具有一定的危险性，现在的大部分变电站都只是在附近贴一个警示标志，警示的效果不佳，尤其在晚上，行人很难注意到变电站的存在，从而容易引发安全事故。

因此亟需研发一种容易引起行人的注意、警示效果较好的电力用变电站可调节式警示装置，来克服现有技术中变电站的警示效果不佳、容易引发安全事故的缺点。

发明内容

（1）要解决的技术问题

本发明为了克服现有技术中变电站的警示效果不佳、容易引发安全事故的缺点，本发明要解决的技术问题是提供一种容易引起行人的注意、警示效果较好的电力用变电站可调节式警示装置。

（2）技术方案

为了解决上述技术问题，本发明提供了这样一种电力用变电站可调节式警示装置，包括有第一安装座、敲打机构和警示机构，第一安装座的顶部左侧连接有敲打机构，第一安装座的顶部右侧连接有警示机构。

优选地，敲打机构包括有安装杆、弹簧、滑轴、摆动杆、气缸、敲杆、支杆和铃铛，第一安装座的顶部左侧连接有安装杆，安装杆的上部转动式连接有摆动杆，摆动杆的底部与安装杆的右侧之间连接有弹簧，第一安装座的顶部连接有气缸，气缸的顶部与摆动杆的底部左侧接触，气缸位于安装杆的左侧，第一安装座的顶部左侧连接有支杆，支杆位于安装杆的右侧，支杆的上部右侧连接有铃铛，支杆的顶部转动式连接有敲杆，敲杆与铃铛配合，敲杆的左下部开有一字孔，摆动杆的右端前壁连接有滑轴，滑轴与一字孔配合。

优选地，警示机构包括有导轨、导套、升降杆、警示牌、固定杆和螺杆，第一安装座的顶部右侧连接有导轨，导轨上连接有导套，导轨与导套配合，导套的右侧开有第一螺纹孔，导套的顶部连接有升降杆，升降杆的顶部连接有警示牌，第一安装座的顶部右侧连接有固定杆，固定杆位于导轨的右侧，固定杆上均匀开有第二螺纹孔，第二螺纹孔内均通过螺纹连接的方式连接有螺杆，螺杆与第一螺纹孔、第二螺纹孔配合。

优选地，还包括有安装箱、电机、环形滑轨、第二滑块、齿圈、第二连接杆和齿轮，第一安装座的底部设有安装箱，安装箱的顶部开有通孔，安装箱内的底部连接有电机和环形滑轨，电机位于环形滑轨内，电机的输出轴连接有齿轮，环形滑轨的上部左右两侧均滑动式连接有第二滑块，第二滑块与环形滑轨配合，左右两侧的第二滑块的顶部连接有齿圈，齿圈与齿轮啮合，齿圈的顶部左右两侧均连接有第二连接杆，第二连接杆均穿过通孔与第一安装座的底部连接。

优选地，还包括有滚轮、第二安装座、第一转杆、卡块和第二转杆，安装箱的底部左右两侧对称式连接有滚轮和第二安装座，第二安装座均位于滚轮的内侧，第二安装座的下部均转动式连接有第一转杆，第二转杆的外端均连接有卡块，滚轮的内侧均开有滑槽，卡块与滑槽配合，安装箱的底部左右两侧对称式开有第三螺纹孔，第三螺纹孔内均设有第二转杆，第二转杆的上部均设有与第三螺纹孔配合的外螺纹。

优选地，还包括有透明玻璃罩和橡胶块，安装箱的上部设有透明玻璃罩，透明玻璃罩的底端均连接有橡胶块，安装箱的顶部左右两侧均开有凹槽，凹槽与橡胶块配合。

优选地，还包括有轴承座、第三转杆和LED灯，警示牌的左右两侧均连接有轴承座，轴承座上均连接有第三转杆，第三转杆的内端下侧均连接有LED灯。

优选地，第三转杆的形状为L形。

优选地，螺杆的形状为T形。

工作原理：当需要警示变电站的存在时，工作人员启动敲打机构，在声音上给行人以警示，同时通过警示机构，在视觉上行人以警示，从而引起行人的注意，达到很好的警示效果。

因为敲打机构包括有安装杆、弹簧、滑轴、摆动杆、气缸、敲杆、支杆和铃铛，第一安装座的顶部左侧连接有安装杆，安装杆的上部转动式连接有摆动杆，摆动杆的底部与安装杆的右侧之间连接有弹簧，第一安装座的顶部连接有气缸，气缸的顶部与摆动杆的底部左侧接触，气缸位于安装杆的左侧，第一安装座的顶部左侧连接有支杆，支杆位于安装杆的右侧，支杆的上部右侧连接有铃铛，支杆的顶部转动式连接有敲杆，敲杆与铃铛配合，敲杆的左下部开有一字孔，摆动杆的右端前壁连接有滑轴，滑轴与一字孔配合。当需要警示变电站的存在时，工作人员启动气缸，气缸带动摆动杆不断地上下摆动，摆动杆在滑轴和一字孔的配合下带动敲杆不断地左右摆动，从而不断地敲击铃铛发出响声，这样就可以在声音上提醒行人变电站的存在，从而达到警示效果。

因为警示机构包括有导轨、导套、升降杆、警示牌、固定杆和螺杆，第一安装座的顶部右侧连接有导轨，导轨上连接有导套，导轨与导套配合，导套的右侧开有第一螺纹孔，导套的顶部连接有升降杆，升降杆的顶部连接有警示牌，第一安装座的顶部右侧连接有固定杆，固定杆位于导轨的右侧，固定杆上均匀开有第二螺纹孔，第二螺纹孔内均通过螺纹连接的方式连接有螺杆，螺杆与第一螺纹孔、第二螺纹孔配合。当该装置安装在低处时，工作人员推动导套在导轨上向上移动，导套带动升降杆向上移动，从而带动警示牌向上移动，当警示牌移动到合适的位置时，第一螺纹孔与固定杆上的一个第二螺纹孔位于同一水平线上，工作人员将该第二螺纹孔内的螺杆向左侧旋入第一螺纹孔内，从而固定住导套，防止其随意移动，当该装置安装在高处时，工作人员将螺杆向右侧旋出第一螺纹孔，然后拉动导套在导轨上向下移动，导套带动升降杆向下移动，从而带动警示牌向下移动，当警示牌移动到合适的位置时，第一螺纹孔与固定杆上的一个第二螺纹孔位于同一水平线上，工作人员将该第二螺纹孔内的螺杆向左侧旋入第一螺纹孔内，从而固定住导套，防止其随意移动，这样就可以方便地根据安装位置的高低来相应地调整警示牌的高度，从而在视觉上提醒行人变电站的存在，达到警示效果。

因为还包括有安装箱、电机、环形滑轨、第二滑块、齿圈、第二连接杆和齿轮，第一安装座的底部设有安装箱，安装箱的顶部开有通孔，安装箱内的底部连接有电机和环形滑轨，电机位于环形滑轨内，电机的输出轴连接有齿轮，环形滑轨的上部左右两侧均滑动式连接有第二滑块，第二滑块与环形滑轨配合，左右两侧的第二滑块的顶部连接有齿圈，齿圈与齿轮啮合，齿圈的顶部左右两侧均连接有第二连接杆，第二连接杆均穿过通孔与第一安装座的底部连接。当需要警示变电站的存在时，工作人员启动电机，电机带动齿轮不断转动，齿轮带动齿圈不断转动，齿圈带动左右两侧的第二滑块在环形滑轨上不断转动，同时带动左右两侧的第二连接杆不断转动，第二连接杆带动第一安装座不断转动，从而带动敲打机构和警示机构不断转动，这样就可以使各个方向的行人都可以看到警示牌，从而起到很好的警示作用。

因为还包括有滚轮、第二安装座、第一转杆、卡块和第二转杆，安装箱的底部左右两侧对称式连接有滚轮和第二安装座，第二安装座均位于滚轮的内侧，第二安装座的下部均转动式连接有第一转杆，第二转杆的外端均连接有卡块，滚轮的内侧均开有滑槽，卡块与滑槽配合，安装箱的底部左右两侧对称式开有第三螺纹孔，第三螺纹孔内均设有第二转杆，第二转杆的上部均设有与第三螺纹孔配合的外螺纹。当需要移动该装置的位置时，工作人员将左右两侧的第二转杆向内侧旋转至第二转杆的下部朝向前侧，然后向内侧转动左右两侧的第一转杆，使卡块脱离滑槽，并将卡块搭在第二转杆的下部，从而固定住第一转杆，防止其随意转动，将该装置移动到合适的位置后，向外侧转动左右两侧的第一转杆，使卡块卡入滑槽内，从而固定住滚轮，防止其随意滚动，这样就可以方便地移动该装置的位置。

因为还包括有透明玻璃罩和橡胶块，安装箱的上部设有透明玻璃罩，透明玻璃罩的底端均连接有橡胶块，安装箱的顶部左右两侧均开有凹槽，凹槽与橡胶块配合。当需要对透明玻璃罩进行清洗时，工作人员向上拔出透明玻璃罩，使橡胶块脱离凹槽，从而方便地取下透明玻璃罩进行清洗，清洗完成后，工作人员将左右两侧的橡胶块卡入凹槽内，从而固定住透明玻璃罩，透明玻璃罩的设置有利于防止灰尘、雨水进入该装置，从而延长该装置的使用寿命。

因为还包括有轴承座、第三转杆和LED灯，警示牌的左右两侧均连接有轴承座，轴承座上均连接有第三转杆，第三转杆的内端下侧均连接有LED灯。在夜晚或天气比较恶劣时，工作人员点亮LED灯，并将第三转杆向内侧旋转，使LED灯能够照亮警示牌，从而使行人即使在夜晚或天气比较恶劣时也可以看见警示牌，在白天天气较好时，工作人员关闭LED灯，并将第三转杆向外侧旋转，从而避免LED灯遮住警示牌。

（3）有益效果

本发明设计了一种电力用变电站可调节式警示装置，敲打机构可以在声音上提醒行人变电站的存在，警示机构可以在视觉上提醒行人变电站的存在，从而达到警示效果，电机的设置有利于使各个方向的行人都可以看到警示牌，从而起到很好的警示作用，滚轮的设置有利于方便地移动该装置的位置，透明玻璃罩的设置有利于防止灰尘、雨水进入该装置，从而延长该装置的使用寿命，LED灯的设置有利于使行人即使在夜晚或天气比较恶劣时也可以看见警示牌。

附图说明

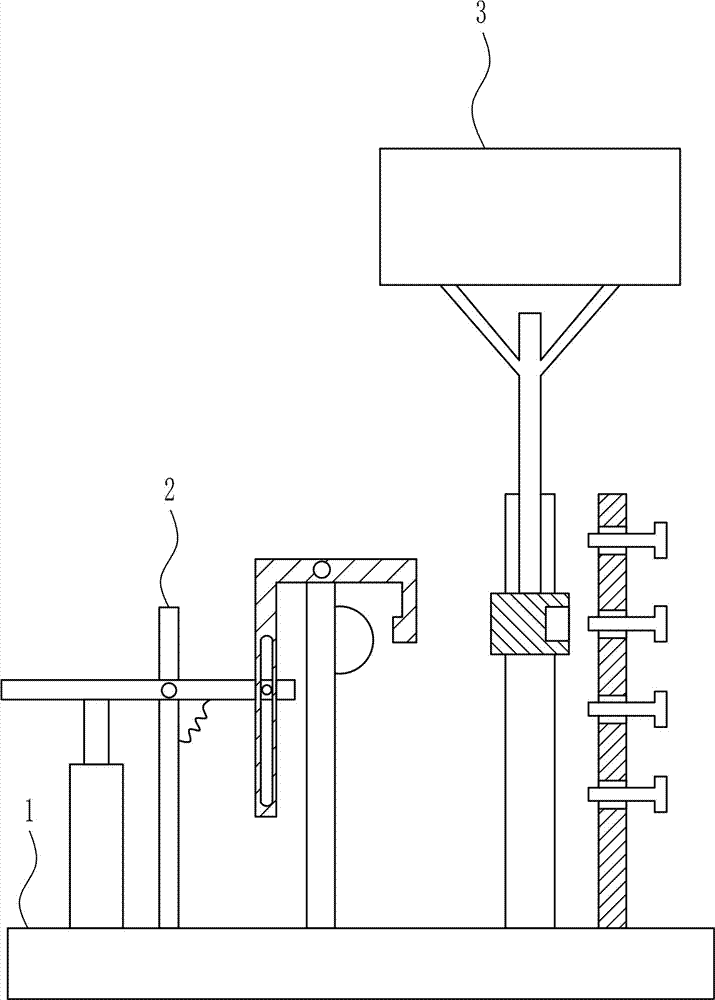

图1为本发明的第一种主视结构示意图。

图2为本发明敲打机构的主视结构示意图。

图3为本发明警示机构的第一种主视结构示意图。

图4为本发明的第二种主视结构示意图。

图5为本发明的部分主视结构示意图。

图6为本发明的第三种主视结构示意图。

图7为本发明警示机构的第二种主视结构示意图。

附图中的标记为：1-第一安装座，2-敲打机构，201-安装杆，202-弹簧，203-一字孔，204-滑轴，205-摆动杆，206-气缸，207-敲杆，208-支杆，209-铃铛，3-警示机构，31-导轨，32-导套，33-第一螺纹孔，34-升降杆，35-警示牌，36-固定杆，37-第二螺纹孔，38-螺杆，4-安装箱，5-电机，6-环形滑轨，7-第二滑块，8-齿圈，9-第二连接杆，10-通孔，11-齿轮，12-滚轮，13-滑槽，14-第二安装座，15-第一转杆，16-卡块，17-第三螺纹孔，18-第二转杆，19-透明玻璃罩，20-橡胶块，21-凹槽，22-轴承座，23-第三转杆，24-LED灯。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

实施例1

一种电力用变电站可调节式警示装置，如图1-7所示，包括有第一安装座1、敲打机构2和警示机构3，第一安装座1的顶部左侧连接有敲打机构2，第一安装座1的顶部右侧连接有警示机构3。

实施例2

一种电力用变电站可调节式警示装置，如图1-7所示，包括有第一安装座1、敲打机构2和警示机构3，第一安装座1的顶部左侧连接有敲打机构2，第一安装座1的顶部右侧连接有警示机构3。

敲打机构2包括有安装杆201、弹簧202、滑轴204、摆动杆205、气缸206、敲杆207、支杆208和铃铛209，第一安装座1的顶部左侧连接有安装杆201，安装杆201的上部转动式连接有摆动杆205，摆动杆205的底部与安装杆201的右侧之间连接有弹簧202，第一安装座1的顶部连接有气缸206，气缸206的顶部与摆动杆205的底部左侧接触，气缸206位于安装杆201的左侧，第一安装座1的顶部左侧连接有支杆208，支杆208位于安装杆201的右侧，支杆208的上部右侧连接有铃铛209，支杆208的顶部转动式连接有敲杆207，敲杆207与铃铛209配合，敲杆207的左下部开有一字孔203，摆动杆205的右端前壁连接有滑轴204，滑轴204与一字孔203配合。

实施例3

一种电力用变电站可调节式警示装置，如图1-7所示，包括有第一安装座1、敲打机构2和警示机构3，第一安装座1的顶部左侧连接有敲打机构2，第一安装座1的顶部右侧连接有警示机构3。

敲打机构2包括有安装杆201、弹簧202、滑轴204、摆动杆205、气缸206、敲杆207、支杆208和铃铛209，第一安装座1的顶部左侧连接有安装杆201，安装杆201的上部转动式连接有摆动杆205，摆动杆205的底部与安装杆201的右侧之间连接有弹簧202，第一安装座1的顶部连接有气缸206，气缸206的顶部与摆动杆205的底部左侧接触，气缸206位于安装杆201的左侧，第一安装座1的顶部左侧连接有支杆208，支杆208位于安装杆201的右侧，支杆208的上部右侧连接有铃铛209，支杆208的顶部转动式连接有敲杆207，敲杆207与铃铛209配合，敲杆207的左下部开有一字孔203，摆动杆205的右端前壁连接有滑轴204，滑轴204与一字孔203配合。

警示机构3包括有导轨31、导套32、升降杆34、警示牌35、固定杆36和螺杆38，第一安装座1的顶部右侧连接有导轨31，导轨31上连接有导套32，导轨31与导套32配合，导套32的右侧开有第一螺纹孔33，导套32的顶部连接有升降杆34，升降杆34的顶部连接有警示牌35，第一安装座1的顶部右侧连接有固定杆36，固定杆36位于导轨31的右侧，固定杆36上均匀开有第二螺纹孔37，第二螺纹孔37内均通过螺纹连接的方式连接有螺杆38，螺杆38与第一螺纹孔33、第二螺纹孔37配合。

实施例4

一种电力用变电站可调节式警示装置，如图1-7所示，包括有第一安装座1、敲打机构2和警示机构3，第一安装座1的顶部左侧连接有敲打机构2，第一安装座1的顶部右侧连接有警示机构3。

敲打机构2包括有安装杆201、弹簧202、滑轴204、摆动杆205、气缸206、敲杆207、支杆208和铃铛209，第一安装座1的顶部左侧连接有安装杆201，安装杆201的上部转动式连接有摆动杆205，摆动杆205的底部与安装杆201的右侧之间连接有弹簧202，第一安装座1的顶部连接有气缸206，气缸206的顶部与摆动杆205的底部左侧接触，气缸206位于安装杆201的左侧，第一安装座1的顶部左侧连接有支杆208，支杆208位于安装杆201的右侧，支杆208的上部右侧连接有铃铛209，支杆208的顶部转动式连接有敲杆207，敲杆207与铃铛209配合，敲杆207的左下部开有一字孔203，摆动杆205的右端前壁连接有滑轴204，滑轴204与一字孔203配合。

警示机构3包括有导轨31、导套32、升降杆34、警示牌35、固定杆36和螺杆38，第一安装座1的顶部右侧连接有导轨31，导轨31上连接有导套32，导轨31与导套32配合，导套32的右侧开有第一螺纹孔33，导套32的顶部连接有升降杆34，升降杆34的顶部连接有警示牌35，第一安装座1的顶部右侧连接有固定杆36，固定杆36位于导轨31的右侧，固定杆36上均匀开有第二螺纹孔37，第二螺纹孔37内均通过螺纹连接的方式连接有螺杆38，螺杆38与第一螺纹孔33、第二螺纹孔37配合。

还包括有安装箱4、电机5、环形滑轨6、第二滑块7、齿圈8、第二连接杆9和齿轮11，第一安装座1的底部设有安装箱4，安装箱4的顶部开有通孔10，安装箱4内的底部连接有电机5和环形滑轨6，电机5位于环形滑轨6内，电机5的输出轴连接有齿轮11，环形滑轨6的上部左右两侧均滑动式连接有第二滑块7，第二滑块7与环形滑轨6配合，左右两侧的第二滑块7的顶部连接有齿圈8，齿圈8与齿轮11啮合，齿圈8的顶部左右两侧均连接有第二连接杆9，第二连接杆9均穿过通孔10与第一安装座1的底部连接。

还包括有滚轮12、第二安装座14、第一转杆15、卡块16和第二转杆18，安装箱4的底部左右两侧对称式连接有滚轮12和第二安装座14，第二安装座14均位于滚轮12的内侧，第二安装座14的下部均转动式连接有第一转杆15，第二转杆18的外端均连接有卡块16，滚轮12的内侧均开有滑槽13，卡块16与滑槽13配合，安装箱4的底部左右两侧对称式开有第三螺纹孔17，第三螺纹孔17内均设有第二转杆18，第二转杆18的上部均设有与第三螺纹孔17配合的外螺纹。

还包括有透明玻璃罩19和橡胶块20，安装箱4的上部设有透明玻璃罩19，透明玻璃罩19的底端均连接有橡胶块20，安装箱4的顶部左右两侧均开有凹槽21，凹槽21与橡胶块20配合。

还包括有轴承座22、第三转杆23和LED灯24，警示牌35的左右两侧均连接有轴承座22，轴承座22上均连接有第三转杆23，第三转杆23的内端下侧均连接有LED灯24。

第三转杆23的形状为L形。

螺杆38的形状为T形。

工作原理：当需要警示变电站的存在时，工作人员启动敲打机构2，在声音上给行人以警示，同时通过警示机构3，在视觉上行人以警示，从而引起行人的注意，达到很好的警示效果。

因为敲打机构2包括有安装杆201、弹簧202、滑轴204、摆动杆205、气缸206、敲杆207、支杆208和铃铛209，第一安装座1的顶部左侧连接有安装杆201，安装杆201的上部转动式连接有摆动杆205，摆动杆205的底部与安装杆201的右侧之间连接有弹簧202，第一安装座1的顶部连接有气缸206，气缸206的顶部与摆动杆205的底部左侧接触，气缸206位于安装杆201的左侧，第一安装座1的顶部左侧连接有支杆208，支杆208位于安装杆201的右侧，支杆208的上部右侧连接有铃铛209，支杆208的顶部转动式连接有敲杆207，敲杆207与铃铛209配合，敲杆207的左下部开有一字孔203，摆动杆205的右端前壁连接有滑轴204，滑轴204与一字孔203配合。当需要警示变电站的存在时，工作人员启动气缸206，气缸206带动摆动杆205不断地上下摆动，摆动杆205在滑轴204和一字孔203的配合下带动敲杆207不断地左右摆动，从而不断地敲击铃铛209发出响声，这样就可以在声音上提醒行人变电站的存在，从而达到警示效果。

因为警示机构3包括有导轨31、导套32、升降杆34、警示牌35、固定杆36和螺杆38，第一安装座1的顶部右侧连接有导轨31，导轨31上连接有导套32，导轨31与导套32配合，导套32的右侧开有第一螺纹孔33，导套32的顶部连接有升降杆34，升降杆34的顶部连接有警示牌35，第一安装座1的顶部右侧连接有固定杆36，固定杆36位于导轨31的右侧，固定杆36上均匀开有第二螺纹孔37，第二螺纹孔37内均通过螺纹连接的方式连接有螺杆38，螺杆38与第一螺纹孔33、第二螺纹孔37配合。当该装置安装在低处时，工作人员推动导套32在导轨31上向上移动，导套32带动升降杆34向上移动，从而带动警示牌35向上移动，当警示牌35移动到合适的位置时，第一螺纹孔33与固定杆36上的一个第二螺纹孔37位于同一水平线上，工作人员将该第二螺纹孔37内的螺杆38向左侧旋入第一螺纹孔33内，从而固定住导套32，防止其随意移动，当该装置安装在高处时，工作人员将螺杆38向右侧旋出第一螺纹孔33，然后拉动导套32在导轨31上向下移动，导套32带动升降杆34向下移动，从而带动警示牌35向下移动，当警示牌35移动到合适的位置时，第一螺纹孔33与固定杆36上的一个第二螺纹孔37位于同一水平线上，工作人员将该第二螺纹孔37内的螺杆38向左侧旋入第一螺纹孔33内，从而固定住导套32，防止其随意移动，这样就可以方便地根据安装位置的高低来相应地调整警示牌35的高度，从而在视觉上提醒行人变电站的存在，达到警示效果。

因为还包括有安装箱4、电机5、环形滑轨6、第二滑块7、齿圈8、第二连接杆9和齿轮11，第一安装座1的底部设有安装箱4，安装箱4的顶部开有通孔10，安装箱4内的底部连接有电机5和环形滑轨6，电机5位于环形滑轨6内，电机5的输出轴连接有齿轮11，环形滑轨6的上部左右两侧均滑动式连接有第二滑块7，第二滑块7与环形滑轨6配合，左右两侧的第二滑块7的顶部连接有齿圈8，齿圈8与齿轮11啮合，齿圈8的顶部左右两侧均连接有第二连接杆9，第二连接杆9均穿过通孔10与第一安装座1的底部连接。当需要警示变电站的存在时，工作人员启动电机5，电机5带动齿轮11不断转动，齿轮11带动齿圈8不断转动，齿圈8带动左右两侧的第二滑块7在环形滑轨6上不断转动，同时带动左右两侧的第二连接杆9不断转动，第二连接杆9带动第一安装座1不断转动，从而带动敲打机构2和警示机构3不断转动，这样就可以使各个方向的行人都可以看到警示牌35，从而起到很好的警示作用。

因为还包括有滚轮12、第二安装座14、第一转杆15、卡块16和第二转杆18，安装箱4的底部左右两侧对称式连接有滚轮12和第二安装座14，第二安装座14均位于滚轮12的内侧，第二安装座14的下部均转动式连接有第一转杆15，第二转杆18的外端均连接有卡块16，滚轮12的内侧均开有滑槽13，卡块16与滑槽13配合，安装箱4的底部左右两侧对称式开有第三螺纹孔17，第三螺纹孔17内均设有第二转杆18，第二转杆18的上部均设有与第三螺纹孔17配合的外螺纹。当需要移动该装置的位置时，工作人员将左右两侧的第二转杆18向内侧旋转至第二转杆18的下部朝向前侧，然后向内侧转动左右两侧的第一转杆15，使卡块16脱离滑槽13，并将卡块16搭在第二转杆18的下部，从而固定住第一转杆15，防止其随意转动，将该装置移动到合适的位置后，向外侧转动左右两侧的第一转杆15，使卡块16卡入滑槽13内，从而固定住滚轮12，防止其随意滚动，这样就可以方便地移动该装置的位置。

因为还包括有透明玻璃罩19和橡胶块20，安装箱4的上部设有透明玻璃罩19，透明玻璃罩19的底端均连接有橡胶块20，安装箱4的顶部左右两侧均开有凹槽21，凹槽21与橡胶块20配合。当需要对透明玻璃罩19进行清洗时，工作人员向上拔出透明玻璃罩19，使橡胶块20脱离凹槽21，从而方便地取下透明玻璃罩19进行清洗，清洗完成后，工作人员将左右两侧的橡胶块20卡入凹槽21内，从而固定住透明玻璃罩19，透明玻璃罩19的设置有利于防止灰尘、雨水进入该装置，从而延长该装置的使用寿命。

因为还包括有轴承座22、第三转杆23和LED灯24，警示牌35的左右两侧均连接有轴承座22，轴承座22上均连接有第三转杆23，第三转杆23的内端下侧均连接有LED灯24。在夜晚或天气比较恶劣时，工作人员点亮LED灯24，并将第三转杆23向内侧旋转，使LED灯24能够照亮警示牌35，从而使行人即使在夜晚或天气比较恶劣时也可以看见警示牌35，在白天天气较好时，工作人员关闭LED灯24，并将第三转杆23向外侧旋转，从而避免LED灯24遮住警示牌35。

以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
