技术领域

本发明涉及一种电力原件锁定安装设备。

背景技术

现有的电力设备及原件安装过程中，主要是采用螺栓等连接方式，由于仪表箱等内部空间较小，使得不同大小的仪表需要采用专用的仪表箱进行安装或固定，并且为了方便安装，通常采用螺栓进行固定安装，螺栓等结构容易发生老化，造成拆卸不便。

发明内容

本发明的目的在于提供一种电力原件锁定安装设备，能够改善现有技术存在的问题，通过采用具有弹性的定位片结构，实现支撑板的安装和高度的调节，同时采用扭簧形成卡接仪表的空腔，能够方便用于多种尺寸的仪表的安装和固定，结构简单，适用面广。

本发明通过以下技术方案实现：

一种电力原件锁定安装设备，包括安装板及设置在安装板上的支撑板，所述的安装板为相向设置的2个，2个所述的安装板相向的端面上分别设置有安装条，所述的安装条与所述的安装板所在平面相垂直，在所述的安装条内侧设置有间隔排布的定位片，所述的定位片由2个上下设置的弹性金属片制成，所述的弹性金属片呈向所述的安装板内侧拱起的弧形结构，位于下部的所述的弹性金属片两端固定连接在所述的安装条上，位于上部的所述的弹性金属片下端固定连接在所述的安装条上，其上端相对所述的安装条悬空，2个所述的弹性金属片的长度方向平行于所述的安装条的长度方向，所述的支撑板的边缘插接在2个所述的弹性金属片之间的空腔内，在所述的支撑板上设置有隔板，在所述的隔板的四个顶角分别设置有立柱，在2个所述的立柱上分别套装有扭簧，所述的扭簧下端固定连接在所述的隔板上端面上，4个所述的扭簧内侧形成放置设备的空腔，在所述的扭簧的上端面向该空腔一侧分别设置有垫片，所述的隔板通过螺栓可拆卸连接在所述的支撑板上，在所述的隔板上设置有通槽，在所述的通槽内设置有电路转接板，所述的隔板下端面相对所述的支撑板悬空，在2个所述的安装板之间设置有上梁和下梁，所述的上梁和下梁分别通过螺栓可拆卸连接在2个所述的安装板上。

进一步的，为更好地实现本发明，在所述的立柱上端面上设置有螺柱在所述的螺柱上方有端盖，所述的端盖为中空的环状结构，在所述的端盖的四个顶角部位分别设置有通孔，所述的螺柱上端分别贯穿相应所述的通孔并通过螺母与所述的端盖相连接。

进一步的，为更好地实现本发明，在所述的端盖下端面上设置有呈环状的缓冲垫，所述的缓冲垫为橡胶制成，所述的缓冲垫的上端面粘结在所述的端盖上，所述的缓冲垫的下端面能够压合在所述的设备的上端面上。

进一步的，为更好地实现本发明，在所述的支撑板的下端面上设置有布线槽，在所述的支撑板上设置有连通所述的布线槽的布线孔。

进一步的，为更好地实现本发明，在所述的布线槽两侧分别设置有横杆，在所述的横杆上分别设置有位置相对应的通孔，在其中一侧所述的横杆上套装有插销。

进一步的，为更好地实现本发明，在所述的安装板上设置有T形槽，所述的T形槽为半通槽，其上端设置有开口，在所述的安装条侧壁上设置有滑块，所述的滑块能够插接在所述的T形槽内侧。

本发明与现有技术相比，具有以下有益效果：

本发明通过采用可调节的支撑板结构，能够适用于不同高度的仪表的安装，同时采用设置有电路转接板的隔板，能方便仪表的安装锁定的同时，方便线路的铺设。

附图说明

为了更清楚地说明本发明实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本发明的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

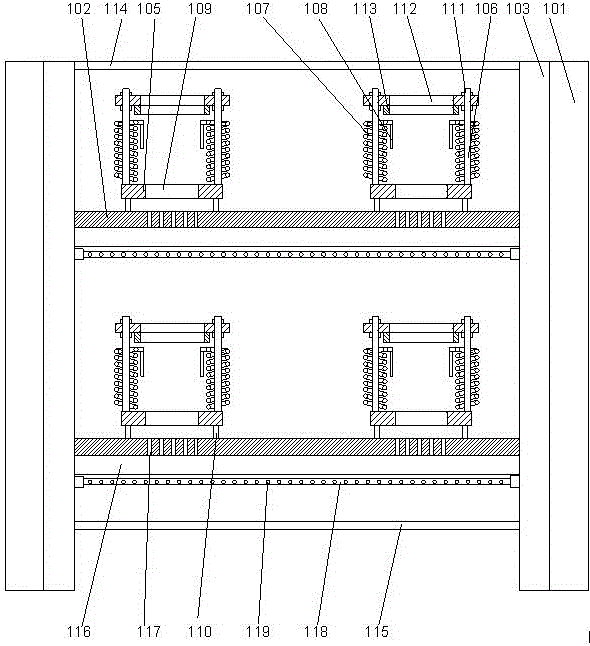

图1为本发明整体结构示意图；

图2为本发明安装条结构示意图。

其中：101.安装板，102.支撑板，103.安装条，104.定位片，105.隔板，106.立柱，107.扭簧，108.垫片，109.电路转接板，110.螺栓，111.螺柱，112.端盖，113.缓冲垫，114.上梁，115.下梁，116.布线槽，117.布线孔，118.横杆，119.插销，120.滑块。

具体实施方式

下面结合具体实施例对本发明进行进一步详细介绍，但本发明的实施方式不限于此。

实施例1：

如图1/2所示，一种电力原件锁定安装设备，包括安装板101及设置在安装板101上的支撑板102，所述的安装板101为相向设置的2个，2个所述的安装板101相向的端面上分别设置有安装条103，所述的安装条103与所述的安装板101所在平面相垂直，在所述的安装条103内侧设置有间隔排布的定位片104，所述的定位片104由2个上下设置的弹性金属片制成，所述的弹性金属片呈向所述的安装板101内侧拱起的弧形结构，位于下部的所述的弹性金属片两端固定连接在所述的安装条103上，位于上部的所述的弹性金属片下端固定连接在所述的安装条103上，其上端相对所述的安装条103悬空，2个所述的弹性金属片的长度方向平行于所述的安装条103的长度方向，所述的支撑板102的边缘插接在2个所述的弹性金属片之间的空腔内，在所述的支撑板102上设置有隔板105，在所述的隔板105的四个顶角分别设置有立柱106，在2个所述的立柱106上分别套装有扭簧107，所述的扭簧107下端固定连接在所述的隔板105上端面上，4个所述的扭簧107内侧形成放置设备的空腔，在所述的扭簧105的上端面向该空腔一侧分别设置有垫片108，所述的隔板105通过螺栓110可拆卸连接在所述的支撑板102上，在所述的隔板105上设置有通槽，在所述的通槽内设置有电路转接板109，所述的隔板105下端面相对所述的支撑板102悬空，在2个所述的安装板101之间设置有上梁114和下梁115，所述的上梁114和下梁115分别通过螺栓可拆卸连接在2个所述的安装板101上。

本实施例中，根据仪器的高度确定相邻的支撑板之间的距离，使支撑板向下压定位片的位于上部的弹性金属片，使该弹性金属片产生形变，直到支撑板克服位于上部的弹性金属片的弹性力，卡接在两个弹性金属片之间的空腔内，实现支撑板的安装，由于可以设置多组定位片结构，因此可以根据需要将支撑板安装在不同的定位片上，从而实现相邻的支撑板之间的距离的调整，通过使定位片中的一个弹性金属片一端呈自由端，能够使其具有更大的变形空间，使位于下部的弹性金属片两端相对固定，使其承压能力更大，有利于支撑板的支撑和固定。

本实施例中，将隔板上的四个立柱之间形成安装设备的空腔，将扭簧的一个端部固定在隔板上端面上，使其另一个端部上安装垫片，使其设置有垫片的一个端面面向空腔内侧，在将仪器设备卡接在4个垫片之间时，仪器设备挤压垫片，使垫片挤压扭簧时扭簧产生弹性力，在扭簧的弹性力作用下，使仪器设备被卡接在空腔内侧，在扭簧的压力下，电力仪表设备相对锁定在空腔内侧。

本实施例中，为了提高整体结构的稳定性，使采用上梁和下梁结构，使其将两个安装板相互连接，实现相对固定。由于采用了电路转接版，能够方便线路的铺设，方便电力仪表的线路的连接。

实施例2：

本实施例，为了方便安装，优选地，在所述的立柱106上端面上设置有螺柱111，在所述的螺柱111上方有端盖112，所述的端盖112为中空的环状结构，在所述的端盖112的四个顶角部位分别设置有通孔，所述的螺柱111上端分别贯穿相应所述的通孔并通过螺母与所述的端盖112相连接。通过采用端盖结构，能够对电力仪表上端面起到保护效果。由于采用中空的环状结构，能够方便电力仪表的显示部件或开关部件相对悬空在端盖的中空结构内侧，方便操作和观察。

本实施例中，为了避免在出现振动时，仪表设备上端碰撞端盖，优选地，在所述的端盖112下端面上设置有呈环状的缓冲垫113，所述的缓冲垫113为橡胶制成，所述的缓冲垫113的上端面粘结在所述的端盖112上，所述的缓冲垫113的下端面能够压合在所述的设备的上端面上。

通过采用端盖结构，能够从上方对仪表的移动范围进行限定，避免仪表从扭簧之间脱落并从上部脱出，同时利用缓冲垫，使缓冲垫贴合在仪表上端面上，填充仪表与端盖下端面之间的空腔，避免仪表共产生振动。

实施例3：

本实施例中，为了方便铺设线路，优选地，在所述的支撑板102的下端面上设置有布线槽116，在所述的支撑板102上设置有连通所述的布线槽116的布线孔117。

可以通过布线槽，铺设连接仪表的线路，使线路通过布线槽和布线孔连通线路转接板，方便线路的分类连接，从而能够方便整体结构中不同仪表的维护和管理。

实施例4：

本实施例中，为了方便对布线槽内的链路进行定位，优选地，在所述的布线槽116两侧分别设置有横杆118，在所述的横杆118上分别设置有位置相对应的通孔，在其中一侧所述的横杆118上套装有插销119。

由于现有的线路铺设方式主要是采用一次性使用的锁扣结构对线路进行区分和固定，在每次维护过程中，需要将锁扣拆除之后，再单独安装锁扣，本实施例中，通过设置插销结构，使插销贯穿两个横杆，使横杆平行于布线槽，当插销插接在两个横杆上对应的通孔内时，插销横跨在布线槽外侧，从而能够对布线槽内的线路进行定位，由于插销可以方便拆卸，因此可以反复使用，并且安装非常方便。

实施例5：

本实施例中，为了方便安装条的固定，优选地，在所述的安装板101上设置有T形槽，所述的T形槽为半通槽，其上端设置有开口，在所述的安装条103侧壁上设置有滑块120，所述的滑块120能够插接在所述的T形槽内侧。

本实施例中，使T形槽上部开口，使其下部封闭将安装条上的滑块从上部插接在T形槽内，进而实现安装条的固定和安装。

实施例6：

一种电力原件锁定安装设备，包括安装板101及设置在安装板101上的支撑板102，所述的安装板101为相向设置的2个，2个所述的安装板101相向的端面上分别设置有安装条103，所述的安装条103与所述的安装板101所在平面相垂直，在所述的安装条103内侧设置有间隔排布的定位片104，所述的定位片104由2个上下设置的弹性金属片制成，所述的弹性金属片呈向所述的安装板101内侧拱起的弧形结构，位于下部的所述的弹性金属片两端固定连接在所述的安装条103上，位于上部的所述的弹性金属片下端固定连接在所述的安装条103上，其上端相对所述的安装条103悬空，2个所述的弹性金属片的长度方向平行于所述的安装条103的长度方向，所述的支撑板102的边缘插接在2个所述的弹性金属片之间的空腔内，在所述的支撑板102上设置有隔板105，在所述的隔板105的四个顶角分别设置有立柱106，在2个所述的立柱106上分别套装有扭簧107，所述的扭簧107下端固定连接在所述的隔板105上端面上，4个所述的扭簧107内侧形成放置设备的空腔，在所述的扭簧107的上端面向该空腔一侧分别设置有垫片108，所述的隔板105通过螺栓110可拆卸连接在所述的支撑板102上，在所述的隔板105上设置有通槽，在所述的通槽内设置有电路转接板109，所述的隔板105下端面相对所述的支撑板102悬空，在2个所述的安装板101之间设置有上梁114和下梁115，所述的上梁114和下梁115分别通过螺栓可拆卸连接在2个所述的安装板101上；

在所述的立柱106上端面上设置有螺柱111，在所述的螺柱111上方有端盖112，所述的端盖112为中空的环状结构，在所述的端盖112的四个顶角部位分别设置有通孔，所述的螺柱111上端分别贯穿相应所述的通孔并通过螺母与所述的端盖112相连接；

在所述的端盖112下端面上设置有呈环状的缓冲垫113，所述的缓冲垫113为橡胶制成，所述的缓冲垫113的上端面粘结在所述的端盖112上，所述的缓冲垫113的下端面能够压合在所述的设备的上端面上；

在所述的支撑板102的下端面上设置有布线槽116，在所述的支撑板102上设置有连通所述的布线槽116的布线孔117；

在所述的布线槽116两侧分别设置有横杆118，在所述的横杆118上分别设置有位置相对应的通孔，在其中一侧所述的横杆118上套装有插销119。

以上所述仅为本发明的优选实施例而已，并不用于限制本发明，对于本领域的技术人员来说，本发明可以有各种更改和变化。凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
