技术领域

本发明涉及建筑监测领域，更确切地说，是一种建筑监测用沉降观测标识保护装置。

背景技术

建筑监测是为了防止建筑在设计年限的工作状况是否健康，同时为以后的建筑设计施工等等提供科学依据和工程经验。一般来说分为沉降观测和变形观测。当然还有裂缝宽度等等一系列的监测。测定建筑物或构筑物下沉的观测点，可根据建筑物的特点采用各种不同的类型。沉降观测标志的形式，目前使用的较多为：隐蔽螺栓式、L式、快速插入式等；观测点标志上部有突出的半球形或有明显的突出之处。但是，目前这种建筑监测用沉降观测装置存在如下缺点：

1、在要进行沉降测量时，建筑监测用沉降观测标识保护装置打开方式较为繁琐，导致容易开启失败影响沉降测量。

2、在施工过程中，沉降观测标识易被破坏，从而会导致测定数据的误差。

发明内容

针对现有技术存在的不足，本发明目的是提供一种建筑监测用沉降观测标识保护装置，以解决现有技术的在要进行沉降测量时，建筑监测用沉降观测标识保护装置打开方式较为繁琐，导致容易开启失败影响沉降测量，在施工过程中，沉降观测标识易被破坏，从而会导致测定数据的误差。

为了实现上述目的，本发明是通过如下的技术方案来实现：

一种建筑监测用沉降观测标识保护装置，其结构包括保护上盖板、开启旋钮、防护外壳、防护外壳开启装置、螺栓、沉降观测器，所述的开启旋钮嵌入安装于保护上盖板中并且间隙配合，所述的保护上盖板的下表面与防护外壳开启装置的上表面相贴合，所述的防护外壳开启装置与防护外壳相连接，所述的螺栓设有连两个并且嵌入安装于防护外壳中并且螺纹连接，所述的沉降观测器安装于防护外壳中，所述的防护外壳开启装置包括旋转驱动机构、防护外壳固定机构、机械过渡传动机构、辅助固定机构、连接传动过渡机构、螺纹传动机构、防护外壳螺纹固定机构，所述的旋转驱动机构与防护外壳固定机构滑动连接，所述的机械过渡传动机构与旋转驱动机构螺纹连接，所述的机械过渡传动机构与辅助固定机构传动连接，所述的连接传动过渡机构与螺纹传动机构螺纹连接，所述的螺纹传动机构与防护外壳螺纹固定机构机械连接，所述的连接传动过渡机构与旋转驱动机构传动连接。

作为本发明进一步地方案，所述的旋转驱动机构包括驱动齿轮、传动齿轮、拉动绳索、滚轮、滚轮支座、连接绳索，所述的驱动齿轮与开启旋钮为同一轴心并且一体化结构，所述的驱动齿轮的外表面与传动齿轮的外表面相啮合，所述的传动齿轮通过拉动绳索与滚轮传动连接，所述的滚轮与滚轮支座机械连接，所述的滚轮通过连接绳索与防护外壳固定机构滑动连接。

作为本发明进一步地方案，所述的防护外壳固定机构包括固定连接齿轮、移动焊接齿条、固定连接板、固定卡件，所述的固定连接齿轮通过连接绳索与滚轮滑动连接，所述的固定连接齿轮的外表面与移动焊接齿条的上表面相啮合，所述的移动焊接齿条的下表面与固定连接板的上表面相焊接并且固定形成一体化结构，所述的固定卡件设有两个并且右侧表面与固定连接板的左侧表面相焊接并且固定形成一体化结构。

作为本发明进一步地方案，所述的机械过渡传动机构包括传动斜齿轮、传动旋转杆、二级传动斜齿轮、啮合旋转盘、转动齿轮、啮合齿条、固定连接杆，所述的传动斜齿轮与传动旋转杆为同一轴心并且一体化结构，所述的二级传动斜齿轮与传动旋转杆为同一轴心并且一体化结构，所述的二级传动斜齿轮安装于啮合旋转盘的下方并且外表面与啮合旋转盘的下表面相啮合，所述的啮合旋转盘与转动齿轮为同一轴心并且一体化结构，所述的转动齿轮的外表面与啮合齿条的外表面相啮合，所述的啮合齿条与固定连接杆相焊接并且固定形成一体化结构，所述的固定连接杆与辅助固定机构机械连接。

作为本发明进一步地方案，所述的辅助固定机构包括移动连接块、铰链支撑杆、定位销，所述的移动连接块与铰链支撑杆的右端铰链连接，所述的铰链支撑杆与定位销机械连接，所述的移动连接块的右侧表面与固定连接杆的左侧表面相焊接并且固定形成一体化结构。

作为本发明进一步地方案，所述的连接传动过渡机构包括过渡传动齿轮、连接斜齿轮、二级连接斜齿轮、斜齿轮旋转杆、过渡传动齿轮，所述的过渡传动齿轮与连接斜齿轮为同一轴心并且一体化结构，所述的二级连接斜齿轮安装于连接斜齿轮的上方并且外表面与连接斜齿轮的外表面相啮合，所述的二级连接斜齿轮与斜齿轮旋转杆为同一轴心并且相焊接固定形成一体化结构，所述的斜齿轮旋转杆与过渡传动齿轮为同一轴心并且相焊接固定形成一体化结构，所述的过渡传动齿轮的外表面与螺纹传动机构螺纹连接。

作为本发明进一步地方案，所述的螺纹传动机构包括螺纹传动齿轮、双向螺纹杆、移动螺纹套、双向螺纹杆固定支架、隔板，所述的螺纹传动齿轮的外表面与过渡传动齿轮的外表面相啮合，所述的螺纹传动齿轮与双向螺纹杆为同一轴心并且相焊接固定形成一体化结构，所述的双向螺纹杆嵌入安装于移动螺纹套中并且螺纹连接，所述的双向螺纹杆嵌入安装于双向螺纹杆固定支架中并且间隙配合，所述的双向螺纹杆固定支架与隔板相连接。

作为本发明进一步地方案，所述的防护外壳螺纹固定机构包括铰链连杆、固定铰链块、移动固定板、二级固定卡件，所述的铰链连杆的右端与固定铰链块铰链连接，所述的固定铰链块的右侧表面与移动固定板的左侧表面相焊接并且固定形成一体化结构，所述的二级固定卡件设有两个并且左侧表面与移动固定板的右侧表面相焊接并且固定形成一体化结构。

发明有益效果

本发明的一种建筑监测用沉降观测标识保护装置，通过旋转开启旋钮来带动驱动齿轮旋转，驱动齿轮旋转来与传动齿轮相啮合，从而使得传动齿轮旋转来通过拉动绳索带动滚轮旋转，滚轮旋转通过连接绳索带动固定连接齿轮旋转，固定连接齿轮旋转来与移动焊接齿条相啮合，移动焊接齿条相啮合移动带动固定连接板移动，固定连接板移动带动固定卡件移动，同时驱动齿轮旋转来与传动斜齿轮相啮合，传动斜齿轮旋转通过传动旋转杆带动二级传动斜齿轮旋转，二级传动斜齿轮旋转来与啮合旋转盘相啮合，啮合旋转盘旋转来带动转动齿轮旋转，转动齿轮旋转来与啮合齿条相啮合，啮合齿条移动来带动固定连接杆移动，固定连接杆移动来带动移动连接块移动，移动连接块移动来带动铰链支撑杆绕着定位销旋转，从而铰链支撑杆移动带动带动固定连接板移动，固定连接板移动带动固定卡件移动，传动齿轮旋转来与过渡传动齿轮相啮合，过渡传动齿轮旋转来带动连接斜齿轮旋转，连接斜齿轮旋转来与二级连接斜齿轮相啮合，二级连接斜齿轮旋转来带动斜齿轮旋转杆旋转，斜齿轮旋转杆旋转来带动过渡传动齿轮旋转，过渡传动齿轮旋转来与螺纹传动齿轮相啮合，螺纹传动齿轮旋转来带动双向螺纹杆旋转，双向螺纹杆旋转来与移动螺纹套相啮合，从而使得移动螺纹套移动，通过移动螺纹套移动来带动铰链连杆移动，通过铰链连杆移动来带动固定铰链块移动，通过固定铰链块移动带动移动固定板移动，通过移动固定板移动带动二级固定卡件移动。

本发明的一种建筑监测用沉降观测标识保护装置，通过旋转旋钮即可打开保护装置，从而开始进行沉降测量，大大方便了工作人员操作，同时通过防护外壳开启装置可以防止沉降观测标识被破坏，提高测定数据的精度。

附图说明

通过阅读参照附图对非限制性实施例所作的详细描述，本发明的其它特征、目的和优点将会变得更明显。

在附图中：

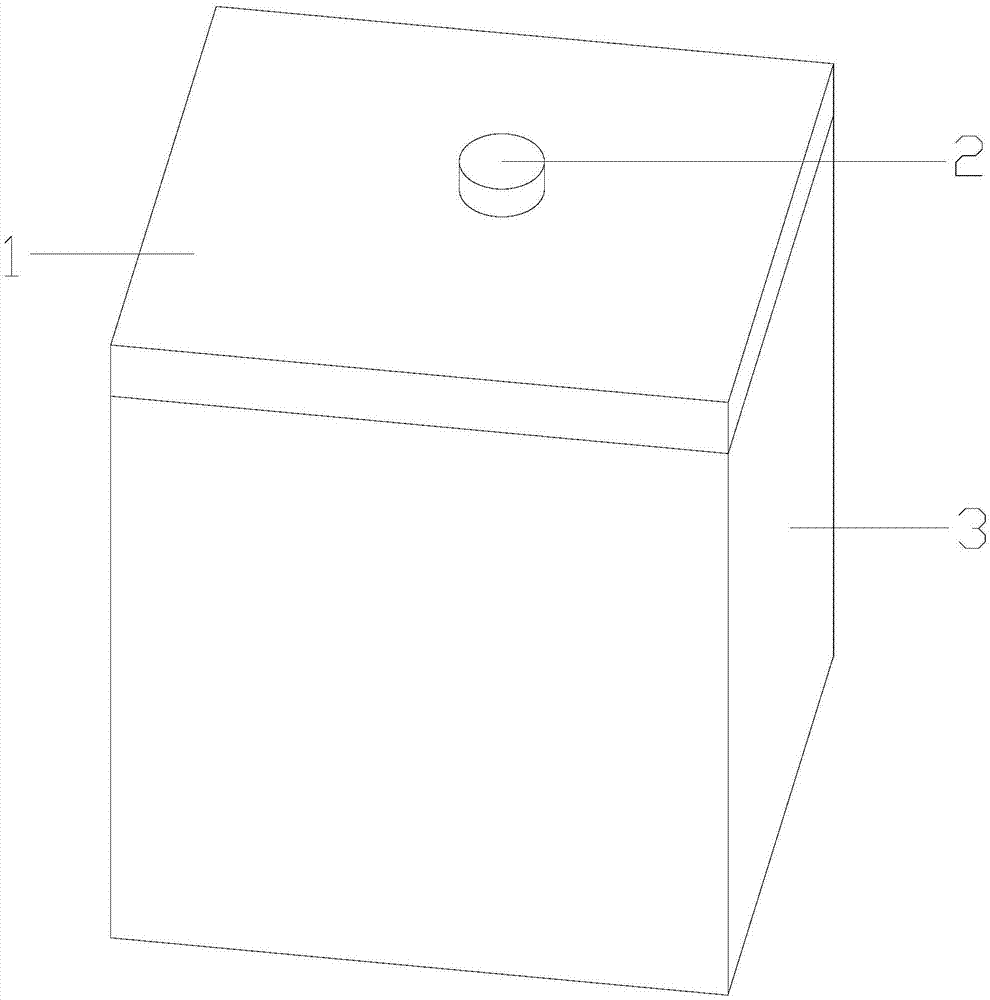

图1为本发明一种建筑监测用沉降观测标识保护装置的结构示意图。

图2为本发明一种建筑监测用沉降观测标识保护装置的结构平面图。

图3为本发明一种防护外壳开启装置俯视的结构平面图。

图4为本发明一种防护外壳开启装置俯视的详细结构示意图。

图5为本发明一种防护外壳开启装置俯视的工作状态图。

图中：保护上盖板-1、开启旋钮-2、防护外壳-3、防护外壳开启装置-4、螺栓-5、沉降观测器-6、旋转驱动机构-41、防护外壳固定机构-42、机械过渡传动机构-43、辅助固定机构-44、连接传动过渡机构-45、螺纹传动机构-46、防护外壳螺纹固定机构-47、驱动齿轮-4101、传动齿轮-4102、拉动绳索-4103、滚轮-4104、滚轮支座-4105、连接绳索-4106、固定连接齿轮-4201、移动焊接齿条-4202、固定连接板-4203、固定卡件-4204、传动斜齿轮-4301、传动旋转杆-4302、二级传动斜齿轮-4303、啮合旋转盘-4304、转动齿轮-4305、啮合齿条-4306、固定连接杆-4307、移动连接块-4401、铰链支撑杆-4402、定位销-4403、过渡传动齿轮-4501、连接斜齿轮-4502、二级连接斜齿轮-4503、斜齿轮旋转杆-4504、过渡传动齿轮-4505、螺纹传动齿轮-4601、双向螺纹杆-4602、移动螺纹套-4603、双向螺纹杆固定支架-4604、隔板-4605、铰链连杆-4701、固定铰链块-4702、移动固定板-4703、二级固定卡件-4704。

具体实施方式

为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。

如图1-图5所示，本发明提供一种建筑监测用沉降观测标识保护装置的技术方案：

一种建筑监测用沉降观测标识保护装置，其结构包括保护上盖板1、开启旋钮2、防护外壳3、防护外壳开启装置4、螺栓5、沉降观测器6，所述的开启旋钮2嵌入安装于保护上盖板1中并且间隙配合，所述的保护上盖板1的下表面与防护外壳开启装置4的上表面相贴合，所述的防护外壳开启装置4与防护外壳3相连接，所述的螺栓5设有连两个并且嵌入安装于防护外壳3中并且螺纹连接，所述的沉降观测器6安装于防护外壳3中，所述的防护外壳开启装置4包括旋转驱动机构41、防护外壳固定机构42、机械过渡传动机构43、辅助固定机构44、连接传动过渡机构45、螺纹传动机构46、防护外壳螺纹固定机构47，所述的旋转驱动机构41与防护外壳固定机构42滑动连接，所述的机械过渡传动机构43与旋转驱动机构41螺纹连接，所述的机械过渡传动机构43与辅助固定机构44传动连接，所述的连接传动过渡机构45与螺纹传动机构46螺纹连接，所述的螺纹传动机构46与防护外壳螺纹固定机构47机械连接，所述的连接传动过渡机构45与旋转驱动机构41传动连接，所述的旋转驱动机构41包括驱动齿轮4101、传动齿轮4102、拉动绳索4103、滚轮4104、滚轮支座4105、连接绳索4106，所述的驱动齿轮4101与开启旋钮2为同一轴心并且一体化结构，所述的驱动齿轮4101的外表面与传动齿轮4102的外表面相啮合，所述的传动齿轮4102通过拉动绳索4103与滚轮4104传动连接，所述的滚轮4104与滚轮支座4105机械连接，所述的滚轮4104通过连接绳索4106与防护外壳固定机构42滑动连接，所述的防护外壳固定机构42包括固定连接齿轮4201、移动焊接齿条4202、固定连接板4203、固定卡件4204，所述的固定连接齿轮4201通过连接绳索4106与滚轮4104滑动连接，所述的固定连接齿轮4201的外表面与移动焊接齿条4202的上表面相啮合，所述的移动焊接齿条4202的下表面与固定连接板4203的上表面相焊接并且固定形成一体化结构，所述的固定卡件4204设有两个并且右侧表面与固定连接板4203的左侧表面相焊接并且固定形成一体化结构，所述的机械过渡传动机构43包括传动斜齿轮4301、传动旋转杆4302、二级传动斜齿轮4303、啮合旋转盘4304、转动齿轮4305、啮合齿条4306、固定连接杆4307，所述的传动斜齿轮4301与传动旋转杆4302为同一轴心并且一体化结构，所述的二级传动斜齿轮4303与传动旋转杆4302为同一轴心并且一体化结构，所述的二级传动斜齿轮4303安装于啮合旋转盘4304的下方并且外表面与啮合旋转盘4304的下表面相啮合，所述的啮合旋转盘4304与转动齿轮4305为同一轴心并且一体化结构，所述的转动齿轮4305的外表面与啮合齿条4306的外表面相啮合，所述的啮合齿条4306与固定连接杆4307相焊接并且固定形成一体化结构，所述的固定连接杆4307与辅助固定机构44机械连接，所述的辅助固定机构44包括移动连接块4401、铰链支撑杆4402、定位销4403，所述的移动连接块4401与铰链支撑杆4402的右端铰链连接，所述的铰链支撑杆4402与定位销4403机械连接，所述的移动连接块4401的右侧表面与固定连接杆4307的左侧表面相焊接并且固定形成一体化结构，所述的连接传动过渡机构45包括过渡传动齿轮4501、连接斜齿轮4502、二级连接斜齿轮4503、斜齿轮旋转杆4504、过渡传动齿轮4505，所述的过渡传动齿轮4501与连接斜齿轮4502为同一轴心并且一体化结构，所述的二级连接斜齿轮4503安装于连接斜齿轮4502的上方并且外表面与连接斜齿轮4502的外表面相啮合，所述的二级连接斜齿轮4503与斜齿轮旋转杆4504为同一轴心并且相焊接固定形成一体化结构，所述的斜齿轮旋转杆4504与过渡传动齿轮4505为同一轴心并且相焊接固定形成一体化结构，所述的过渡传动齿轮4505的外表面与螺纹传动机构46螺纹连接，所述的螺纹传动机构46包括螺纹传动齿轮4601、双向螺纹杆4602、移动螺纹套4603、双向螺纹杆固定支架4604、隔板4605，所述的螺纹传动齿轮4601的外表面与过渡传动齿轮4505的外表面相啮合，所述的螺纹传动齿轮4601与双向螺纹杆4602为同一轴心并且相焊接固定形成一体化结构，所述的双向螺纹杆4602嵌入安装于移动螺纹套4603中并且螺纹连接，所述的双向螺纹杆4602嵌入安装于双向螺纹杆固定支架4604中并且间隙配合，所述的双向螺纹杆固定支架4604与隔板4605相连接，所述的防护外壳螺纹固定机构47包括铰链连杆4701、固定铰链块4702、移动固定板4703、二级固定卡件4704，所述的铰链连杆4701的右端与固定铰链块4702铰链连接，所述的固定铰链块4702的右侧表面与移动固定板4703的左侧表面相焊接并且固定形成一体化结构，所述的二级固定卡件4704设有两个并且左侧表面与移动固定板4703的右侧表面相焊接并且固定形成一体化结构。

本发明的一种建筑监测用沉降观测标识保护装置，其工作原理为：通过旋转开启旋钮2来带动驱动齿轮4101旋转，驱动齿轮4101旋转来与传动齿轮4102相啮合，从而使得传动齿轮4102旋转来通过拉动绳索4103带动滚轮4104旋转，滚轮4104旋转通过连接绳索4106带动固定连接齿轮4201旋转，固定连接齿轮4201旋转来与移动焊接齿条4202相啮合，移动焊接齿条4202相啮合移动带动固定连接板4203移动，固定连接板4203移动带动固定卡件4204移动，同时驱动齿轮4101旋转来与传动斜齿轮4301相啮合，传动斜齿轮4301旋转通过传动旋转杆4302带动二级传动斜齿轮4303旋转，二级传动斜齿轮4303旋转来与啮合旋转盘4304相啮合，啮合旋转盘4304旋转来带动转动齿轮4305旋转，转动齿轮4305旋转来与啮合齿条4306相啮合，啮合齿条4306移动来带动固定连接杆4307移动，固定连接杆4307移动来带动移动连接块4401移动，移动连接块4401移动来带动铰链支撑杆4402绕着定位销4403旋转，从而铰链支撑杆4402移动带动带动固定连接板4203移动，固定连接板4203移动带动固定卡件4204移动，传动齿轮4102旋转来与过渡传动齿轮4501相啮合，过渡传动齿轮4501旋转来带动连接斜齿轮4502旋转，连接斜齿轮4502旋转来与二级连接斜齿轮4503相啮合，二级连接斜齿轮4503旋转来带动斜齿轮旋转杆4504旋转，斜齿轮旋转杆4504旋转来带动过渡传动齿轮4505旋转，过渡传动齿轮4505旋转来与螺纹传动齿轮4601相啮合，螺纹传动齿轮4601旋转来带动双向螺纹杆4602旋转，双向螺纹杆4602旋转来与移动螺纹套4603相啮合，从而使得移动螺纹套4603移动，通过移动螺纹套4603移动来带动铰链连杆4701移动，通过铰链连杆4701移动来带动固定铰链块4702移动，通过固定铰链块4702移动带动移动固定板4703移动，通过移动固定板4703移动带动二级固定卡件4704移动。

本发明解决的问题是现有技术的在要进行沉降测量时，建筑监测用沉降观测标识保护装置打开方式较为繁琐，导致容易开启失败影响沉降测量，在施工过程中，沉降观测标识易被破坏，从而会导致测定数据的误差，本发明通过上述部件的互相组合，通过旋转旋钮即可打开保护装置，从而开始进行沉降测量，大大方便了工作人员操作，同时通过防护外壳开启装置可以防止沉降观测标识被破坏，提高测定数据的精度。

以上显示和描述了本发明的基本原理和主要特征和本发明的优点，对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
