技术领域

本发明涉及公路桥梁工程领域，特别涉及一种公路桥梁施工清理装置。

背景技术

公路桥梁工程（highwaybridgeengineering）是指公路跨越水域、山谷及一切交通通道的构造物的规划、设计、施工、养护、维修等全部工作。在公路桥梁施工完成后，会在现场留下大量垃圾，需要及时清理以使公路桥梁尽快投入使用。现有的公路桥梁施工清理装置，大部分结构复杂，操作不便，不易装配，制造成本较高，且在清理的过程中容易损坏较为贵重或精密的仪器，增加了使用成本，缩短了使用寿命。

发明内容

本发明的目的在于提供一种公路桥梁施工清理装置，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种公路桥梁施工清理装置，包括主体、轮架和滚轮，所述轮架设置在主体的下表面，轮架的下表面转动连接有滚轮，主体的侧表面设置有铲板，铲板与水平线的夹角为三十度，且所述铲板的两侧表面均设置有高度不低于四十公分的斜板，斜板的上表面设置有安装圆板，安装圆板上设置有进料机构，主体的上表面靠近铲板出料端处开设有装料腔，主体的内部开设有吸尘腔，吸尘腔内设置有吸尘机构，且所述主体的外侧表面设置有蓄电池箱，蓄电池箱内放置有蓄电池，主体的两侧表面通过固定螺栓安装有扶手，扶手的外侧表面套接有海绵防滑套，且扶手顶端的两侧表面分别设置有电机开关和风机开关，电机开关的输入端和风机开关的输入端均与蓄电池的输出端电连接。

优选的，所述进料机构包括设置在安装圆板侧表面的步进电机，步进电机的输入端与电机开关的输出端电连接，步进电机的输出轴穿过安装圆板的侧表面并通过联轴器与转动柱连接，转动柱在两个安装圆板之间转动连接，转动柱的周侧表面均匀设置有拨动板，拨动板的顶侧均匀设置有辅助刷毛。

优选的，所述主体的上表面靠近装料腔处铰接有第一盖板，第一盖板的侧表面铰接有第二盖板，第一盖板与第二盖板的长度之和等于装料腔的长度，且第二盖板的侧表面设置有盖板拉手。

优选的，所述吸尘机构包括吸尘管、水箱和风机，其中水箱放置在吸尘腔内，风机设置在主体的上表面吸尘腔上方，吸尘管设置在装料腔和吸尘腔之间的隔板内，吸尘管的吸尘端穿出装料腔的内侧表面，且吸尘管的出尘端设置在水箱上方，水箱的侧表面设置有第一拉手槽。

优选的，所述主体的侧表面吸尘腔侧面铰接有密封门，密封门的侧表面开设有第二拉手槽，第二拉手槽的内侧表面和第一拉手槽的内侧表面均设置有防滑纹。

优选的，所述吸尘管的下表面设置有辅助吸尘管，辅助吸尘管设置在装料腔和吸尘腔之间的隔板内且穿出主体的下表面，辅助吸尘管的顶端与吸尘管连通，且所述辅助吸尘管的底端设置有喇叭状的集尘口。

本发明的技术效果和优点：

1、通过可收缩转动连接的U型把手以及可覆尘、插接阻挡防滑两用的第三盖板配合拨动板在转动柱上两种工作模式实现了清理装置前期对于桥梁块状垃圾的容纳容量、运输过程中的稳固性及最后卸料的便携性。

2、本发明示例的公路桥梁施工清理装置，通过可直接购买的常规零部件组装而成，结构简单，易于装配，同时不易损坏，降低了使用成本，延长了装置的使用寿命，大大提高了发明性。

3、本发明示例的公路桥梁施工清理装置，通过铲板和进料机构可以将现场的垃圾收集到装料腔内，步进电机通过转轴和转动柱带动拨动板转动，将垃圾从铲板上拨动到装料腔内，拨动板上的辅助刷毛用于清理较小的垃圾和灰尘等，清理彻底，操作简单。

4、本发明示例的公路桥梁施工清理装置，在需要转运垃圾时通过盖板拉手打开第一盖板和第二盖板即可将装料腔内的垃圾转运出去，便于集中处理，使用方便。

5、本发明示例的公路桥梁施工清理装置，通过风机和吸尘管可以将装料腔内的灰尘吸入到水箱内，防止在清理和运输过程中灰尘散逸而影响工作人员的身体健康。

6、本发明示例的公路桥梁施工清理装置，通过辅助吸尘管和集尘口可以将地面上残余的灰尘收集到水箱内，清理更加彻底。

附图说明

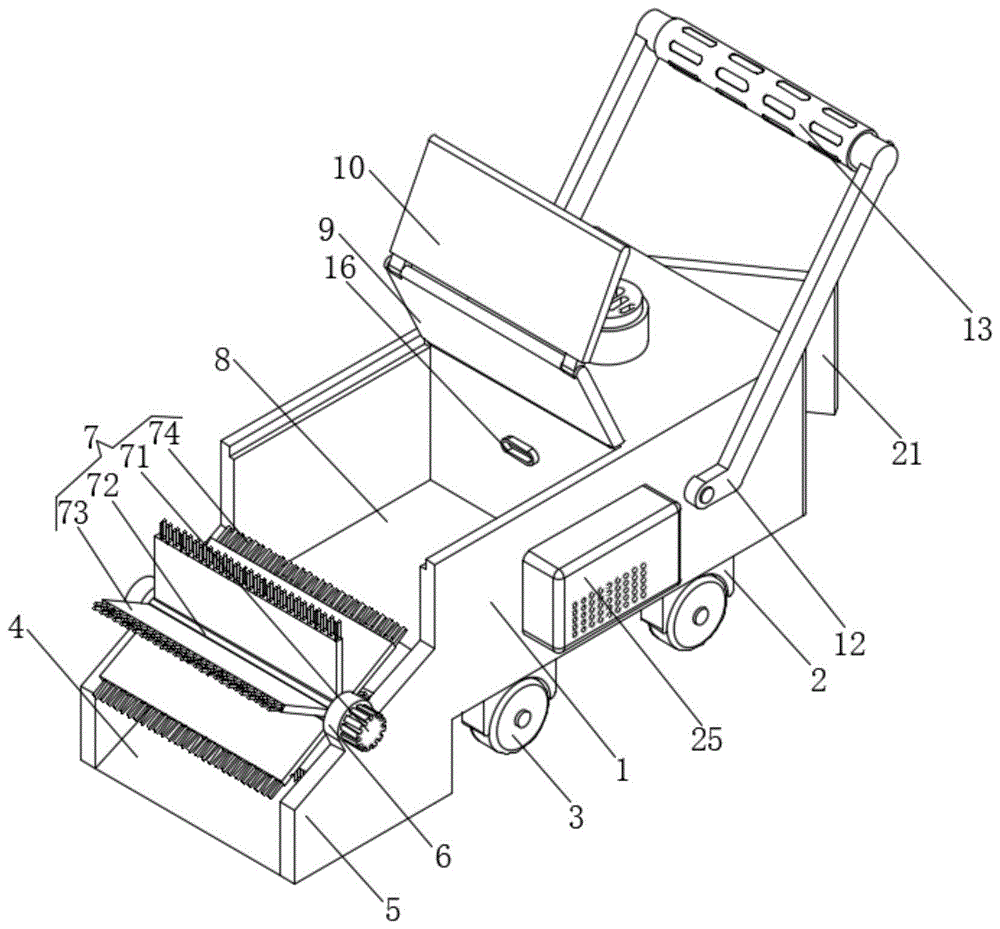

图1为本发明的结构示意图；

图2为本发明的侧视结构示意图；

图3为本发明的吸尘机构内部结构示意图。

图中：1、主体；2、轮架；3、滚轮；4、铲板；5、斜板；6、安装圆板；7、进料机构；71、步进电机；72、转动柱；73、拨动板；74、辅助刷毛；8、装料腔；9、第一盖板；10第二盖板；11、盖板拉手；12、扶手；13、海绵防滑套；14、电机开关；15、风机开关；16、吸尘管；17、水箱；18、挡灰板；19、风机；20、第一拉手槽；21、密封门；22、第二拉手槽；23、辅助吸尘管；24、集尘口；25、蓄电池箱。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

实施例1：本发明提供了如图1-3所示的一种公路桥梁施工清理装置，结合图1和图2所示，包括主体1、轮架2和滚轮3，轮架2设置在主体1的下表面，轮架2的下表面转动连接有滚轮3，主体1的侧表面设置有铲板4，铲板4与水平线的夹角为三十度，且铲板4的两侧表面均设置有高度不低于四十公分的斜板5，斜板5的上表面设置有安装圆板6，安装圆板6上设置有进料机构7，主体1的上表面靠近铲板4出料端处开设有装料腔8，主体1的内部开设有吸尘腔，吸尘腔内设置有吸尘机构，且主体1的外侧表面设置有蓄电池箱25，蓄电池箱25内放置有蓄电池，主体1的两侧表面通过固定螺栓安装有扶手12，扶手12的外侧表面套接有海绵防滑套13，且扶手12顶端的两侧表面分别设置有电机开关14和风机开关15，电机开关14的输入端和风机开关15的输入端均与蓄电池的输出端电连接，该公路桥梁施工清理装置，通过可直接购买的常规零部件组装而成，结构简单，易于装配，同时不易损坏，降低了使用成本，延长了装置的使用寿命，大大提高了发明性。

结合图1和图2所示，进料机构7包括设置在安装圆板6侧表面的步进电机71，步进电机71的输入端与电机开关14的输出端电连接，步进电机71的输出轴穿过安装圆板6的侧表面并通过联轴器与转动柱72连接，转动柱72在两个安装圆板6之间转动连接，转动柱72的周侧表面均匀设置有拨动板73，拨动板73的顶侧均匀设置有辅助刷毛74，通过铲板4和进料机构7可以将现场的垃圾收集到装料腔8内，步进电机71通过转轴和转动柱72带动拨动板73转动，将垃圾从铲板4上拨动到装料腔8内，拨动板73上的辅助刷毛74用于清理较小的垃圾和灰尘等，清理彻底，操作简单。

同时，主体1的上表面靠近装料腔8处铰接有第一盖板9，第一盖板9的侧表面铰接有第二盖板10，第一盖板9与第二盖板10的长度之和等于装料腔8的长度，且第二盖板10的侧表面设置有盖板拉手11，在需要转运垃圾时通过盖板拉手11打开第一盖板9和第二盖板10即可将装料腔8内的垃圾转运出去，便于集中处理，使用方便。

结合图2和图3所示，吸尘机构包括吸尘管16、水箱17和风机19，其中水箱17放置在吸尘腔内，风机19设置在主体1的上表面吸尘腔上方，吸尘管16设置在装料腔8和吸尘腔之间的隔板内，吸尘管16的吸尘端穿出装料腔8的内侧表面，且吸尘管16的出尘端设置在水箱17上方，水箱17的侧表面设置有第一拉手槽20，主体1的侧表面吸尘腔侧面铰接有密封门21，密封门21的侧表面开设有第二拉手槽22，第二拉手槽22的内侧表面和第一拉手槽20的内侧表面均设置有防滑纹，通过风机19和吸尘管16可以将装料腔8内的灰尘吸入到水箱17内，防止在清理和运输过程中灰尘散逸而影响工作人员的身体健康。

同时，吸尘管16的下表面设置有辅助吸尘管23，辅助吸尘管23设置在装料腔8和吸尘腔之间的隔板内且穿出主体1的下表面，辅助吸尘管23的顶端与吸尘管16连通，且辅助吸尘管23的底端设置有喇叭状的集尘口24，通过辅助吸尘管23和集尘口24可以将地面上残余的灰尘收集到水箱17内，清理更加彻底。

本发明中所使用的风机19、步进电机71和蓄电池等均为现有技术中的常用电子元件，其工作方式及电路结构均为公知技术，在此不作赘述。

本发明的工作原理：

通过扶手12推动主体1，主体1通过滚轮3在施工现场移动，铲板4前的垃圾被铲入到铲板4上，按下扶手12右侧的电机开关14，打开步进电机71，步进电机71通过转轴和转动柱72带动拨动板73转动，将垃圾从铲板4上拨动到装料腔8内，拨动板73上的辅助刷毛74用于清理较小的垃圾和灰尘等，清理彻底，操作简单；

需要转运装料腔8内的垃圾时，通过盖板拉手11打开第一盖板9和第二盖板10，将装料腔8内的垃圾转运出去，便于集中处理，使用方便；

按下扶手12左侧的风机开关15，打开风机19，通过通过风机19和吸尘管16可以将装料腔8内的灰尘吸入到水箱17内，防止在清理和运输过程中灰尘散逸而影响工作人员的身体健康，同时通过辅助吸尘管23和集尘口24可以将地面上残余的灰尘收集到水箱17内，清理更加彻底。

实施例2：如权利要求1中所示，该实施例在实施例1的基础上通过增加可收缩转动连接的U型把手以及可覆尘、插接阻挡防滑两用的第三盖板配合拨动板在转动柱上两种工作模式实现了清理装置前期对于桥梁块状垃圾的容纳容量、运输过程中的稳固性及最后卸料的便携性，其具体工作过程如下：

首先将各个拨动板73在转动柱72等角度间隔固定，然后第一盖板和第二盖板在装料腔8中伸展铺平，接着将斜板5上的两个支撑杆的销轴插接到第三盖板的前端侧面的通孔中，然后启动电机开关14，从而步进电机71通过转轴和转动柱72带动拨动板73转动，将垃圾从铲板4上拨动到装料腔8内，随着在装料腔8中的垃圾逐渐增多并超出装料腔8的腔体深度，由于是块状垃圾，所以第三盖板在装料腔8中被垃圾渐渐顶起，带动斜板5上的两个支撑杆上升，两个支撑杆上的销轴在通孔中转动；待支撑杆上升到最高处时或者垃圾即将掉落时，关闭电机开关14，并向前转动扶手12，直至扶手12的横杆按压抵接第三盖板的上表面，从而实现第三盖板的固定，该过程中可以视第三盖板隆起的高度，调节扶手12的长度。然后推动扶手12的两个平行直杆将清理装置运输到卸料区域，然后将各个拨动板73在转动柱72上的等角度间隔固定装置拆除，使得各个拨动板73收叠为一个层叠状的拨动板73，此时多个收叠为一个层叠状的拨动板73在转动柱72仅占据一定扇形区域，从而制造一个卸料空间，此时装料腔8中的垃圾从该转动柱72下方流出，直至垃圾排放完毕后，将扶手12转动至原位，卸料过程中第三盖板及斜板5上支撑杆通过销轴和通孔转动连接而自然下降至原位，最后重新将各个拨动板73在转动柱72上的等角度间隔固定装置拆除，使得各个拨动板73在转动柱72等角度间隔固定，完成一个卸料周期，当然在上述过程中，吸尘过程与第一实施方式相同。

此外，上述等角度间隔固定装置可以为在转动柱上设置多个插槽，并配合多个相同结构的填充块，每个填充块插接到相邻的两个拨动板73之间的转动柱72中的插槽中，对于本领域技术人员可竖熟知的是不限于此。

最后应说明的是：以上所述仅为本发明的优选实施例而已，并不用于限制本发明，尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
