技术领域

本发明涉及电线杆埋设领域，尤其是涉及到一种基于螺旋多向扩充的电线杆埋设铺浆装置。

背景技术

电线杆在埋设之前，需要通过钻孔设备进行挖坑，然后借助起吊设备将电线杆首端放入钻好的圆洞内，圆洞在使用之前需要对内壁进行灌浆包边，避免出现坍塌的现象，施工人员目前都是通过木板进行环绕阻隔，再进行泥浆导入。市面上现有的铺浆方法使用过程中存这样的问题：

现有的铺浆方法在水泥导入后容易出现变形，木板不易固定，且底部经常会出现泄漏，凝固之后导致圆洞深度被垫起，影响了电线杆的预定埋设深度，因此，急需发明一款稳定的铺浆装置。

发明内容

针对现有技术存在的不足，本发明目的是提供一种基于螺旋多向扩充的电线杆埋设铺浆装置，以解决现有的铺浆方法在水泥导入后容易出现变形，木板不易固定，且底部经常会出现泄漏，凝固之后导致圆洞深度被垫起，影响了电线杆的预定埋设深度，因此，急需发明一款稳定的铺浆装置的问题。

为了实现上述目的，本发明是通过如下的技术方案来实现：一种基于螺旋多向扩充的电线杆埋设铺浆装置，其结构包括挡雨罩、扩浆器、底部连杆、四角架、地锚，地锚设有四个，且通过焊接方式安装于四角架底部四端，底部连杆通过焊接方式安装于四角架下端的三分之一处，四角架内部设有扩浆器，扩浆器顶部设有挡雨罩。

作为本技术方案的进一步优化，扩浆器包括高度调节导柱、电机、配动架、铺浆筒、导向托爪、内置安装架，内置安装架通过焊接方式安装于四角架内部中间，配动架为正方形结构，且四角与内置安装架四端相套合，导向托爪设有四个以上，且分布于配动架四侧中部，高度调节导柱设有两个，且通过焊接方式安装于内置安装架两侧中部，导向托爪与高度调节导柱相套合，电机通过扣合方式安装于配动架上端，铺浆筒设于电机底部，且通过套合方式相连接。

作为本技术方案的进一步优化，铺浆筒包括端头加宽器、集中加灌腔、均分排管、中空螺孔、电机主轴、啮合转头，中空螺孔设于铺浆筒中部，并为一体化结构，端头加宽器通过扣合方式安装于铺浆筒顶部，集中加灌腔设于铺浆筒上端，均分排管顶部与集中加灌腔底部嵌合，且内部连通，均分排管两侧贯穿连接于铺浆筒外部，电机主轴顶部与电机相连接，啮合转头通过啮合方式安装于中空螺孔内部，电机主轴底部与电机主轴顶部相连接，并为一体化结构。

作为本技术方案的进一步优化，端头加宽器包括定盘、伸展式扩充头、扩展走轨、隐藏式扩粗器，定盘设于端头加宽器中部，扩展走轨设有四个，且均匀等距分布于定盘表面四端，伸展式扩充头设有四个，且两侧分别与扩展走轨嵌合，隐藏式扩粗器通过嵌合方式分别安装于伸展式扩充头内部。

作为本技术方案的进一步优化，隐藏式扩粗器包括内置滑轨、引导板、主驱扩粗板，主驱扩粗板设有三个，且均匀等距分布于隐藏式扩粗器左侧，隐藏式扩粗器上下两端分别设有内置滑轨，内置滑轨与伸展式扩充头内部相嵌合，引导板设于隐藏式扩粗器右下端，并为一体化结构。

作为本技术方案的进一步优化，均分排管四面分别设有四个排孔，以提高水泥排放速度，以达到圆洞铺泥的快速形成效果。

作为本技术方案的进一步优化，啮合转头上端为锥形面设计，啮合至中空螺孔上端时，通过锥形面与伸展式扩充头接触，从而能够对引导板起到推动力，便于与伸展式扩充头啮合。

作为本技术方案的进一步优化，引导板右下角倾斜45度，作为啮合转头的第一接触面，斜面接触后形成推力使隐藏式扩粗器能够向外侧扩展，从而对土壤进行优先开粗。

有益效果

本发明一种基于螺旋多向扩充的电线杆埋设铺浆装置，通过四角架底部的地锚固定，且在固定过程中将扩浆器对齐电线杆圆洞位置，扩浆器通过电机的驱动可以进行高度调整，在深度不够的情况下，借助配动架、导向托爪可以调整电机整体的高度，铺浆筒作为扩浆器的主要主体，内部的中空螺孔与啮合转头啮合，通过啮合带来的高度落差，就能够实现将铺浆筒沉入圆洞的底部，此时通过集中加灌腔将水泥灌入并通过均分排管导出，从而使水泥能够快速均匀的铺满圆洞侧壁与铺浆筒之间的空挡，当啮合转头啮合至中空螺孔顶部时，通过顶部斜面与端头加宽器内侧的斜面接触进行推动，就能够实现端头加宽器的扩展，在遇到土壤硬化的环境中，隐藏式扩粗器能够作为主要开粗部件进行破土，从而方便伸展式扩充头将圆洞上端的土壤推开，能够提高圆洞上的水泥覆盖面积，隐藏式扩粗器向外一侧分别通过三个主驱扩粗板与土壤面接触，增加了破土的效率，内置滑轨用于隐藏式扩粗器进行移动，起到导向作用。

基于现有技术而言，本发明操作后可达到的优点有：

通过啮合转头啮合中空螺孔，使铺浆筒向下沉降，再由均分排管将水泥导入圆洞侧壁内，且通过端头加宽器能够对圆洞顶部的土壤进行向外扩展，从而加宽圆洞口的直径，此时，带动啮合转头反向转动，使铺浆筒向上移动，铺浆筒底部为扩粗结构设计，通过扩粗面可以将水泥用力挤贴圆洞侧壁，起到了自动铺泥的功能，加宽的圆洞口也能够更多的浇灌水泥，提高了洞口的牢固性，整体使用下来不仅能够加固铺泥，且能够避免水泥流入圆洞的底部，避免影响电线杆后期的预定埋设深度。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、目的和优点将会变得更明显：

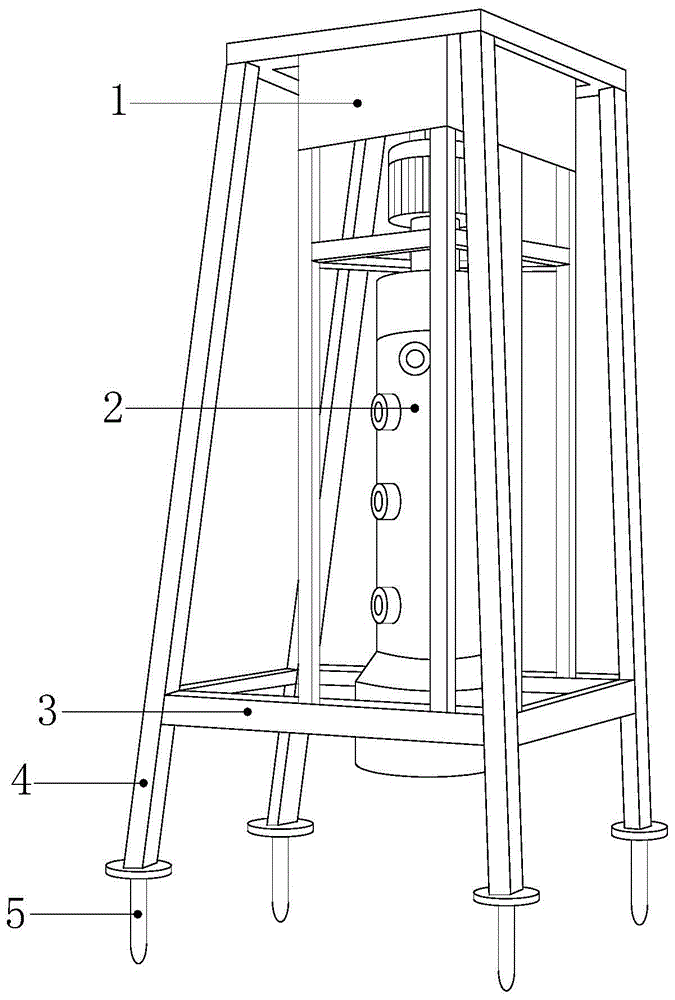

图1为本发明一种基于螺旋多向扩充的电线杆埋设铺浆装置的结构示意图。

图2为本发明一种基于螺旋多向扩充的电线杆埋设铺浆装置的侧视结构示意图。

图3为本发明一种基于螺旋多向扩充的电线杆埋设铺浆装置的铺浆筒剖视结构示意图。

图4为本发明一种基于螺旋多向扩充的电线杆埋设铺浆装置的铺浆筒俯视结构示意图。

图5为本发明一种基于螺旋多向扩充的电线杆埋设铺浆装置的端头加宽器俯视结构透视图。

图6为本发明一种基于螺旋多向扩充的电线杆埋设铺浆装置的隐藏式扩粗器结构示意图。

附图中标号说明：挡雨罩-1、扩浆器-2、底部连杆-3、四角架-4、地锚-5、高度调节导柱-201、电机-202、配动架-203、铺浆筒-204、导向托爪-205、内置安装架-206、端头加宽器-2041、集中加灌腔-2042、均分排管-2043、中空螺孔-2044、电机主轴-2045、啮合转头-2046、定盘-20411、伸展式扩充头-20412、扩展走轨-20413、隐藏式扩粗器-20414、内置滑轨-204141、引导板-204142、主驱扩粗板-204143。

具体实施方式

为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式以及附图说明，进一步阐述本发明的优选实施方案。

在本发明中所提到的上下、里外、前后以及左右均以图1中的方位为基准。

实施例

请参阅图1-图6，本发明提供一种基于螺旋多向扩充的电线杆埋设铺浆装置，其结构包括挡雨罩1、扩浆器2、底部连杆3、四角架4、地锚5，所述地锚5设有四个，且通过焊接方式安装于四角架4底部四端，所述底部连杆3通过焊接方式安装于四角架4下端的三分之一处，所述四角架4内部设有扩浆器2，所述扩浆器2顶部设有挡雨罩1，通过四角架4底部的地锚5固定，且在固定过程中将扩浆器2对齐电线杆圆洞位置。

所述扩浆器2包括高度调节导柱201、电机202、配动架203、铺浆筒204、导向托爪205、内置安装架206，所述内置安装架206通过焊接方式安装于四角架4内部中间，所述配动架203为正方形结构，且四角与内置安装架206四端相套合，所述导向托爪205设有四个以上，且分布于配动架203四侧中部，所述高度调节导柱201设有两个，且通过焊接方式安装于内置安装架206两侧中部，所述导向托爪205与高度调节导柱201相套合，所述电机202通过扣合方式安装于配动架203上端，所述铺浆筒204设于电机202底部，且通过套合方式相连接，扩浆器2通过电机202的驱动可以进行高度调整，在深度不够的情况下，借助配动架203、导向托爪205可以调整电机202整体的高度。

所述铺浆筒204包括端头加宽器2041、集中加灌腔2042、均分排管2043、中空螺孔2044、电机主轴2045、啮合转头2046，所述中空螺孔2044设于铺浆筒204中部，并为一体化结构，所述端头加宽器2041通过扣合方式安装于铺浆筒204顶部，所述集中加灌腔2042设于铺浆筒204上端，所述均分排管2043顶部与集中加灌腔2042底部嵌合，且内部连通，所述均分排管2043两侧贯穿连接于铺浆筒204外部，所述电机主轴2045顶部与电机202相连接，所述啮合转头2046通过啮合方式安装于中空螺孔2044内部，所述电机主轴2045底部与电机主轴2045顶部相连接，并为一体化结构，铺浆筒204作为扩浆器2的主要主体，内部的中空螺孔2044与啮合转头2046啮合，通过啮合带来的高度落差，就能够实现将铺浆筒204沉入圆洞的底部，此时通过集中加灌腔2042将水泥灌入并通过均分排管2043导出，从而使水泥能够快速均匀的铺满圆洞侧壁与铺浆筒204之间的空挡，当啮合转头2046啮合至中空螺孔2044顶部时，通过顶部斜面与端头加宽器2041内侧的斜面接触进行推动，就能够实现端头加宽器2041的扩展。

所述端头加宽器2041包括定盘20411、伸展式扩充头20412、扩展走轨20413、隐藏式扩粗器20414，所述定盘20411设于端头加宽器2041中部，所述扩展走轨20413设有四个，且均匀等距分布于定盘20411表面四端，所述伸展式扩充头20412设有四个，且两侧分别与扩展走轨20413嵌合，所述隐藏式扩粗器20414通过嵌合方式分别安装于伸展式扩充头20412内部，在遇到土壤硬化的环境中，隐藏式扩粗器20414能够作为主要开粗部件进行破土，从而方便伸展式扩充头20412将圆洞上端的土壤推开，能够提高圆洞上的水泥覆盖面积。

所述隐藏式扩粗器20414包括内置滑轨204141、引导板204142、主驱扩粗板204143，所述主驱扩粗板204143设有三个，且均匀等距分布于隐藏式扩粗器20414左侧，所述隐藏式扩粗器20414上下两端分别设有内置滑轨204141，所述内置滑轨204141与伸展式扩充头20412内部相嵌合，所述引导板204142设于隐藏式扩粗器20414右下端，并为一体化结构，隐藏式扩粗器20414向外一侧分别通过三个主驱扩粗板204143与土壤面接触，增加了破土的效率，内置滑轨204141用于隐藏式扩粗器20414进行移动，起到导向作用。

所述均分排管2043四面分别设有四个排孔，以提高水泥排放速度，以达到圆洞铺泥的快速形成效果。

所述啮合转头2046上端为锥形面设计，啮合至中空螺孔2044上端时，通过锥形面与伸展式扩充头20412接触，从而能够对引导板204142起到推动力，便于与伸展式扩充头20412啮合。

所述引导板204142右下角倾斜45度，作为啮合转头2046的第一接触面，斜面接触后形成推力使隐藏式扩粗器20414能够向外侧扩展，从而对土壤进行优先开粗。

本发明的原理：通过四角架4底部的地锚5固定，且在固定过程中将扩浆器2对齐电线杆圆洞位置，扩浆器2通过电机202的驱动可以进行高度调整，在深度不够的情况下，借助配动架203、导向托爪205可以调整电机202整体的高度，铺浆筒204作为扩浆器2的主要主体，内部的中空螺孔2044与啮合转头2046啮合，通过啮合带来的高度落差，就能够实现将铺浆筒204沉入圆洞的底部，此时通过集中加灌腔2042将水泥灌入并通过均分排管2043导出，从而使水泥能够快速均匀的铺满圆洞侧壁与铺浆筒204之间的空挡，当啮合转头2046啮合至中空螺孔2044顶部时，通过顶部斜面与端头加宽器2041内侧的斜面接触进行推动，就能够实现端头加宽器2041的扩展，在遇到土壤硬化的环境中，隐藏式扩粗器20414能够作为主要开粗部件进行破土，从而方便伸展式扩充头20412将圆洞上端的土壤推开，能够提高圆洞上的水泥覆盖面积，隐藏式扩粗器20414向外一侧分别通过三个主驱扩粗板204143与土壤面接触，增加了破土的效率，内置滑轨204141用于隐藏式扩粗器20414进行移动，起到导向作用。

本发明解决的问题是现有的铺浆方法在水泥导入后容易出现变形，木板不易固定，且底部经常会出现泄漏，凝固之后导致圆洞深度被垫起，影响了电线杆的预定埋设深度，因此，急需发明一款稳定的铺浆装置，本发明通过上述部件的互相组合，整体使用下来不仅能够加固铺泥，且能够避免水泥流入圆洞的底部，避免影响电线杆后期的预定埋设深度。

以上显示和描述了本发明的基本原理、主要特征和本发明的优点，本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是说明本发明的原理，在不脱离本发明精神或基本特征的前提下，不仅能够以其他的具体形式实现本发明，还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围，因此本发明要求保护范围由所附的权利要求书及其等同物界定，而不是上述说明限定。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
