技术领域

本发明涉及电力施工领域，特别的，是一种电力施工工具。

背景技术

当前国内电力系统高压一次设备连接采用钢芯铝绞线或铝排、铜排连接，连接方式采用压接铝质线夹打孔或铝排、铜排打孔后用螺栓与设备接线板紧固连接，对于铝排、铜排的冲孔均采用分离式液压冲孔，分体式液压冲孔机是由手动泵或电动泵和液压冲孔工作头二部分组成，液压冲孔机在打孔的时候避免不了振动，长期振动会使得螺丝会出现松动的情况，这不仅会导致液压冲孔机作业质量没有保证，严重的还会造成对人生命安全的威胁，所以使用前后都应该检查一下螺丝有没有拧紧，由于用于固定模具的螺丝分布较多，在检查时需要一个一个去掰动观察是否松动，通过手动拨动肉眼观察的方式常会出现检查纰漏。

发明内容

针对上述问题，本发明提供一种不需要一一的拨动螺栓，可直观有效的检查到螺栓是否变松同时减低冲振动的电力施工工具。

为了实现上述目的，本发明是通过如下的技术方案来实现：一种电力施工工具，其结构包括机头、机身、工作头、手柄、斜撑板、冲模结构，所述机头的内部安装有电动泵，电动泵与设在机身内部的输油软管连接，所述机身采用机械连接安装有工作头，所述冲模结构通过斜撑板固定，并与工作头相对，所述冲模结构包括螺栓孔、冲模口、上模、下模、模座、孔探件、支撑平座，所述上模与下模采用螺栓连接，所述冲模口与工作头垂直相对，所述冲模口设在上模上，所述下模与模座为一体化，所述孔探件的一端配合在冲模口的侧内壁，而另一端与支撑平座固定配合在模座中，所述孔探件组成有锁紧螺栓、直立扩充件、调整装置，所述锁紧螺栓螺纹配合在螺栓孔内，所述直立扩充件与调整装置采用活动式贯穿配合。

作为本发明的进一步改进，所述支撑平座中设有垂直支角与减震弹簧，所述减震弹簧的两侧焊接有垂直支角，靠近于下模内侧的所述垂直支角固定有直立扩充件。

作为本发明的进一步改进，所述减震弹簧置于螺栓孔的最低端并与锁紧螺栓接触配合。

作为本发明的进一步改进，所述直立扩充件由组成一体的支脚与三角锥构成。

作为本发明的进一步改进，所述支脚焊接在垂直支角上。

作为本发明的进一步改进，所述调整装置中为右压合体、左活动体以及由右压合体与左活动体形成的活动口组成。

作为本发明的进一步改进，所述右压合体与左活动体相互牵引。

作为本发明的进一步改进，所述三角锥的顶端贯穿于活动口中。

作为本发明的进一步改进，所述左活动体设有四个，在远离活动口的一端活动贯穿在冲模口内部，配合于冲模口的一端面为水平面，在锁紧螺栓未变松的情况下与冲模口的内壁形成一个光滑平面。

作为本发明的进一步改进，所述冲模口的内壁两侧均设有配合左活动体的开口。

与现有技术相比，本发明具有如下有益效果：

由于锁紧螺栓变松，压力小于减震弹簧的弹力时，配合在减震弹簧两侧的垂直支角会向上推动直立扩充件，三角锥逐渐贯穿进活动口，直到与上模上边沿抵触，随着三角锥不断深入，活动口直径不断变大，左活动体凸出，冲模口的内壁不光滑，便可直观清楚的知道锁紧螺栓变松，需要调整该松紧度，以保证冲孔质量；

同时，减震弹簧位于锁紧螺栓最底端的位置，可有效降低在冲孔中出现的强大振动力，减少锁紧螺栓出现变松的频率。

左活动体与右压合体、活动口、三角锥共同配合，右压合体中采用的复位弹簧与左活动体相互牵制，当三角锥在活动口中做竖直往复运动时，利用复位弹簧牵引力改变左活动体在冲模口中的状态，以配合锁紧螺栓松紧改变。

附图说明

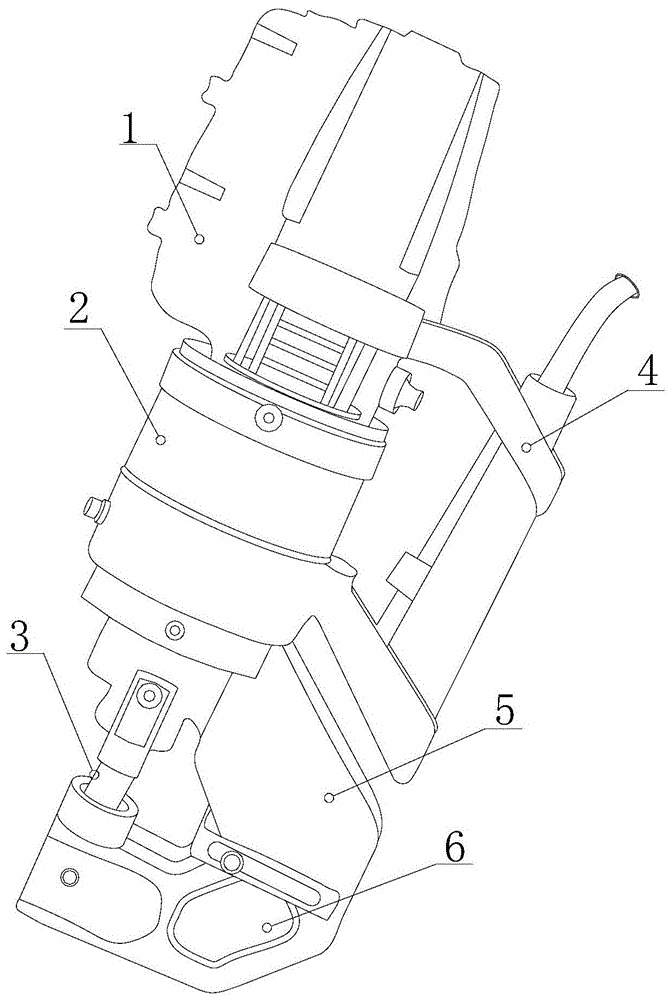

图1为本发明一种电力施工工具的结构示意图。

图2为本发明冲模结构的剖视结构示意图。

图3为本发明孔探件的结构放大示意图。

图4为本发明支撑平座的结构放大示意图。

图5为本发明直立扩充件的立体结构示意图。

图6为本发明冲模口配合直立扩充件的俯视结构示意图。

图中：机头为1、机身为2、工作头为3、手柄为4、斜撑板为5、冲模结构为6、螺栓孔为61、冲模口为62、上模为63、下模为64、模座为65、孔探件为a、支撑平座为b、锁紧螺栓为a1、直立扩充件为a2、调整装置为a3、垂直支角为b1、减震弹簧为b2、支脚为a21、三角锥为a22、右压合体为a31、左活动体为a32。

具体实施方式

为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，图1～图6示意性的显示了本发明实施方式的电力施工工具的结构，下面结合具体实施方式，进一步阐述本发明。

实施例

如图1-图6所示，本发明提供一种电力施工工具，其结构包括机头1、机身2、工作头3、手柄4、斜撑板5、冲模结构6，所述机头1的内部安装有电动泵，电动泵与设在机身2内部的输油软管连接，所述机身2采用机械连接安装有工作头3，所述冲模结构6通过斜撑板5固定，并与工作头3相对，所述冲模结构6包括螺栓孔61、冲模口62、上模63、下模64、模座65、孔探件a、支撑平座b，所述上模63与下模64采用螺栓连接，所述冲模口62与工作头3垂直相对，所述冲模口62设在上模63上，所述下模64与模座65为一体化，所述孔探件a的一端配合在冲模口62的侧内壁，而另一端与支撑平座b固定配合在模座65中，所述孔探件a组成有锁紧螺栓a1、直立扩充件a2、调整装置a3，所述锁紧螺栓a1螺纹配合在螺栓孔61内，所述直立扩充件a2与调整装置a3采用活动式贯穿配合，所述支撑平座b中设有垂直支角b1与减震弹簧b2，所述减震弹簧b2的两侧焊接有垂直支角b1，靠近于下模64内侧的所述垂直支角b1固定有直立扩充件a2，所述减震弹簧b2置于螺栓孔61的最低端并与锁紧螺栓a1接触配合，所述直立扩充件a2由组成一体的支脚a21与三角锥a22构成，所述支脚a21焊接在垂直支角b1上，所述调整装置a3中为右压合体a31、左活动体a32以及由右压合体a31与左活动体a32形成的活动口组成，所述右压合体a31与左活动体a32相互牵引，所述三角锥a22的顶端贯穿于活动口中，所述左活动体a32设有四个，在远离活动口的一端活动贯穿在冲模口62内部，配合于冲模口62的一端面为水平面，在锁紧螺栓未变松的情况下与冲模口的内壁形成一个光滑平面，所述冲模口62的内壁两侧均设有配合左活动体a32的开口。

下面对上述技术方案中的电力施工工具的工作原理作如下说明：

本发明主要适用在野外电力施工操作，专门针对于铜板、铝排、铜排打孔，将油泵和工作头3用快速接头接好，将上模63和下模64拧紧，放好工件，关紧油泵回油螺丝，板动手柄4，在经过一段时间的冲孔加工后，锁紧螺栓a1由于受到打孔振动作用下，难免会变松，因此，操作者在检查锁紧螺栓a1是否变松的情况下，只需要拾取一个配合冲模口62大小的木棒，在冲模口62中进行试探，若是锁紧螺栓a1变松，也就是说明该压紧力小于减震弹簧b2的弹力，其高度必会发生改变，而当高度发生改变的同时，垂直支角b1带动与之配合的支脚a21向上移动，当支脚a21上移的过程中会促使三角锥a22贯穿进活动口，此时活动口的直径变大，两侧的右压合体a31与左活动体a32均被压缩，因为右压合体a31的右侧被封闭着，而左活动体a32与冲模口62配合的位置设有一个开口，从而导致左活动体a32延伸出开口，冲模口62内壁的光滑平面凸起，这样，通过探入的木棒是否在未完全插入时便发生卡顿便可清楚的知道，锁紧螺栓a1是否变松，从而提醒工作人员及时做调整。

以上所述实施例的各技术特征可以进行任意的组合，为使描述简洁，未对上述实施例中的各个技术特征所有可能的组合都进行描述，然而，只要这些技术特征的组合不存在矛盾，都应当认为是本说明书记载的范围。

因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
