技术领域

本发明涉及建筑钢结构技术领域，更具体的说是一种建筑用圆管节点转换结构。

背景技术

例如专利申请号为CN201410144163.7的一种套筒式圆管节点，包括多向接头、一端带螺纹的单向接头、带内螺纹的套筒、内衬环、高强螺栓、管状杆件，所述的多向接头由多个一端带螺纹的接头相贯而成，套筒通过内螺纹将单向接头与多向接头上的任意接头相连，单向接头的无螺纹端与内衬环固定连接，杆件套在内衬环外侧，杆件与内衬环通过高强螺栓和焊缝连接。该发明避免现场焊接，降低了操作的难度，但是却需要旋转内连接圆进行连接，操作较为不便，不能快速实现圆管的内外壁夹紧。

发明内容

本发明的目的是提供一种建筑用圆管节点转换结构，可以实现对不同外径尺寸的圆管Ⅰ和圆管Ⅱ的外壁进行夹紧固定；可以对圆管Ⅰ和圆管Ⅱ的内壁进行夹紧固定；可以实现对不同内径的圆管Ⅰ和圆管Ⅱ的内壁进行夹紧固定；可以避免圆管Ⅰ沿连接套向左滑动脱开，并且可以避免圆管Ⅱ向右滑动脱开。

本发明的目的通过以下技术方案来实现：

一种建筑用圆管节点转换结构，包括圆管Ⅰ、圆管Ⅱ、连接套、锥套、滑推件Ⅰ、滑推件Ⅱ、内定位件Ⅰ、内定位件Ⅱ、推拉连杆Ⅰ、推拉连杆Ⅱ和弹簧滑套，所述圆管Ⅰ和圆管Ⅱ分别间隙配合在连接套内部的左右两端，所述连接套的左右两端均通过螺纹配合连接锥套，两个锥套分别转动连接在滑推件Ⅰ和滑推件Ⅱ上，所述滑推件Ⅰ和滑推件Ⅱ分别滑动连接在弹簧滑套的左右两端，所述弹簧滑套的左端均匀铰接连接多个内定位件Ⅰ，所述推拉连杆Ⅰ的一端铰接连接在内定位件Ⅰ的中端，推拉连杆Ⅰ的另一端铰接连接在滑推件Ⅱ上，所述弹簧滑套的右端均匀铰接连接多个内定位件Ⅱ，所述推拉连杆Ⅱ的一端铰接连接在内定位件Ⅱ的中端，推拉连杆Ⅱ的另一端铰接连接在滑推件Ⅰ上。

作为本技术方案的进一步优化，本发明一种建筑用圆管节点转换结构，所述圆管Ⅰ的右端设置有多个滑槽Ⅰ，所述圆管Ⅱ的左端设置有多个滑槽Ⅱ，所述连接套的左端设置有多个滑槽Ⅲ，连接套的右端设置有多个滑槽Ⅳ，多个滑槽Ⅰ分别与多个滑槽Ⅲ相对设置，多个滑槽Ⅱ分别与多个滑槽Ⅳ相对设置。

作为本技术方案的进一步优化，本发明一种建筑用圆管节点转换结构，所述锥套包括锥形螺套、挡环和环形槽，两个锥形螺套分别通过螺纹配合连接在连接套的左右两端，所述锥形螺套的外端内径小于内端内径，所述挡环固定连接在锥形螺套的内端，所述锥形螺套和挡环之间形成环形槽。

作为本技术方案的进一步优化，本发明一种建筑用圆管节点转换结构，所述滑推件Ⅰ包括内圆盘Ⅰ、插杆Ⅰ和滑块Ⅰ，所述插杆Ⅰ的一端固定连接在内圆盘Ⅰ上，所述插杆Ⅰ的另一端固定连接有圆形凸台Ⅰ，所述内圆盘Ⅰ上均匀固定连接多个滑块Ⅰ，所述内圆盘Ⅰ滑动连接在圆管Ⅰ内，所述滑块Ⅰ滑动连接在滑槽Ⅰ和滑槽Ⅲ内，所述滑块Ⅰ间隙配合在左端锥套上的环形槽内。

作为本技术方案的进一步优化，本发明一种建筑用圆管节点转换结构，所述滑推件Ⅱ包括内圆盘Ⅱ、插杆Ⅱ和滑块Ⅱ，所述插杆Ⅱ的一端固定连接在内圆盘Ⅱ上，所述插杆Ⅱ的另一端固定连接有圆形凸台Ⅱ，所述内圆盘Ⅱ上均匀固定连接多个滑块Ⅱ，所述内圆盘Ⅱ滑动连接在圆管Ⅱ内，所述滑块Ⅱ滑动连接在滑槽Ⅱ和滑槽Ⅳ内，所述滑块Ⅱ间隙配合在右端锥套上的环形槽内。

作为本技术方案的进一步优化，本发明一种建筑用圆管节点转换结构，所述弹簧滑套包括套筒、端盖Ⅰ、端盖Ⅱ和弹簧，所述端盖Ⅰ和端盖Ⅱ分别固定连接在套筒的左右两端，所述弹簧设置在套筒内，所述插杆Ⅰ和插杆Ⅱ分别滑动连接在套筒的左右两端，所述弹簧位于圆形凸台Ⅰ和圆形凸台Ⅱ之间。

作为本技术方案的进一步优化，本发明一种建筑用圆管节点转换结构，所述内定位件Ⅰ包括弧形压块Ⅰ和内压紧连杆Ⅰ，所述内压紧连杆Ⅰ的一端铰接连接在端盖Ⅰ上，所述内压紧连杆Ⅰ的另一端固定连接弧形压块Ⅰ，所述内压紧连杆Ⅰ的中端铰接连接在推拉连杆Ⅰ的一端，推拉连杆Ⅰ的另一端铰接连接在内圆盘Ⅱ上，所述内压紧连杆Ⅰ的右端向外侧倾斜。

作为本技术方案的进一步优化，本发明一种建筑用圆管节点转换结构，所述内定位件Ⅱ包括弧形压块Ⅱ和内压紧连杆Ⅱ，所述内压紧连杆Ⅱ的一端铰接连接在端盖Ⅱ上，所述内压紧连杆Ⅱ的另一端固定连接弧形压块Ⅱ，所述内压紧连杆Ⅱ的中端铰接连接在推拉连杆Ⅱ的一端，推拉连杆Ⅱ的另一端铰接连接在内圆盘Ⅰ上，所述内压紧连杆Ⅱ的左端向外侧倾斜。

本发明一种建筑用圆管节点转换结构的有益效果为：

本发明一种建筑用圆管节点转换结构，通过连接套和锥套，可以实现对不同外径尺寸的圆管Ⅰ和圆管Ⅱ的外壁进行夹紧固定；通过滑推件Ⅰ、滑推件Ⅱ、内定位件Ⅰ和内定位件Ⅱ，可以对圆管Ⅰ和圆管Ⅱ的内壁进行夹紧固定；通过推拉连杆Ⅰ、推拉连杆Ⅱ和弹簧滑套，可以实现对不同内径的圆管Ⅰ和圆管Ⅱ的内壁进行夹紧固定；内定位件Ⅰ可以避免圆管Ⅰ沿连接套向左滑动脱开；内定位件Ⅱ可以避免圆管Ⅱ向右滑动脱开。

附图说明

下面结合附图和具体实施方式对本发明做进一步详细的说明。

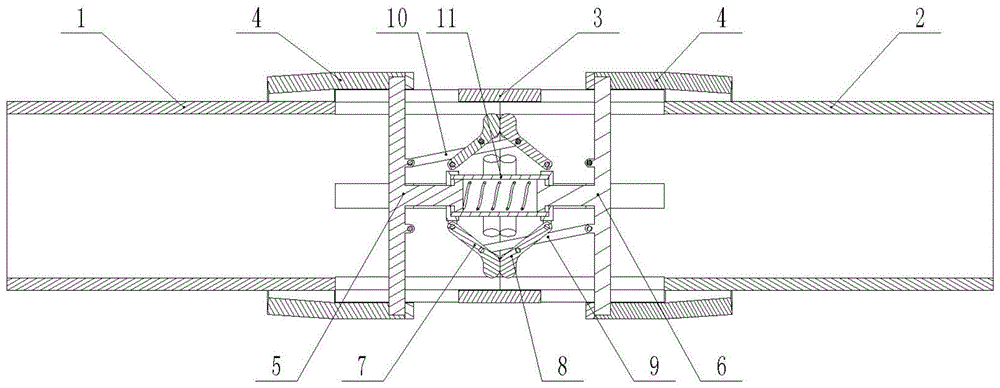

图1是本发明的整体结构半剖示意图；

图2是本发明的整体结构示意图；

图3是本发明的滑推件Ⅰ、滑推件Ⅱ和弹簧滑套半剖结构示意图；

图4是本发明的滑推件Ⅰ、滑推件Ⅱ和弹簧滑套结构示意图；

图5是本发明的圆管Ⅰ结构示意图；

图6是本发明的圆管Ⅱ结构示意图；

图7是本发明的连接套结构示意图；

图8是本发明的锥套结构示意图；

图9是本发明的内定位件Ⅰ结构示意图；

图10是本发明的内定位件Ⅱ结构示意图。

图中：圆管Ⅰ1；滑槽Ⅰ1-1；圆管Ⅱ2；滑槽Ⅱ2-1；连接套3；滑槽Ⅲ3-1；滑槽Ⅳ3-2；锥套4；锥形螺套4-1；挡环4-2；环形槽4-3；滑推件Ⅰ5；内圆盘Ⅰ5-1；插杆Ⅰ5-2；滑块Ⅰ5-3；滑推件Ⅱ6；内圆盘Ⅱ6-1；插杆Ⅱ6-2；滑块Ⅱ6-3；内定位件Ⅰ7；弧形压块Ⅰ7-1；内压紧连杆Ⅰ7-2；内定位件Ⅱ8；弧形压块Ⅱ8-1；内压紧连杆Ⅱ8-2；推拉连杆Ⅰ9；推拉连杆Ⅱ10；弹簧滑套11；套筒11-1；端盖Ⅰ11-2；端盖Ⅱ11-3；弹簧11-4。

具体实施方式

下面结合附图对本发明作进一步详细说明。

具体实施方式一：

下面结合图1-10说明本实施方式，一种圆管节点转换结构，包括圆管Ⅰ1、圆管Ⅱ2、连接套3、锥套4、滑推件Ⅰ5、滑推件Ⅱ6、内定位件Ⅰ7、内定位件Ⅱ8、推拉连杆Ⅰ9、推拉连杆Ⅱ10和弹簧滑套11，所述圆管Ⅰ1和圆管Ⅱ2分别间隙配合在连接套3内部的左右两端，所述连接套3的左右两端均通过螺纹配合连接锥套4，两个锥套4分别转动连接在滑推件Ⅰ5和滑推件Ⅱ6上，所述滑推件Ⅰ5和滑推件Ⅱ6分别滑动连接在弹簧滑套11的左右两端，所述弹簧滑套11的左端均匀铰接连接多个内定位件Ⅰ7，所述推拉连杆Ⅰ9的一端铰接连接在内定位件Ⅰ7的中端，推拉连杆Ⅰ9的另一端铰接连接在滑推件Ⅱ6上，所述弹簧滑套11的右端均匀铰接连接多个内定位件Ⅱ8，所述推拉连杆Ⅱ10的一端铰接连接在内定位件Ⅱ8的中端，推拉连杆Ⅱ10的另一端铰接连接在滑推件Ⅰ5上；使用时，通过旋转两个锥套4，从而使连接套3的左右两端径向尺寸减小，进而通过连接套3将圆管Ⅰ1和圆管Ⅱ2的外壁夹紧；旋转两个锥套4时，两个锥套4沿连接套3向中端滑动，进而推动滑推件Ⅰ5和滑推件Ⅱ6向中端滑动，滑推件Ⅰ5和滑推件Ⅱ6之间距离减小，推拉连杆Ⅰ9推动内定位件Ⅰ7的右端向外侧张开，通过内定位件Ⅰ7将圆管Ⅰ1的内壁夹紧，推拉连杆Ⅱ10推动内定位件Ⅱ8的左端向外侧张开，通过内定位件Ⅱ8将圆管Ⅱ2的内壁夹紧；当圆管Ⅰ1和圆管Ⅱ2的内径不相等时，滑推件Ⅰ5和滑推件Ⅱ6向中端滑动距离随之变化，进而可以确保内定位件Ⅱ8和内定位件Ⅰ7分别对圆管Ⅱ2和圆管Ⅰ1的内壁夹紧；以此实现对圆管Ⅰ1和圆管Ⅱ2内外管壁同时夹紧，并且可以适用于圆管Ⅰ1和圆管Ⅱ2内径不同的情况。

具体实施方式二：

下面结合图1-10说明本实施方式，本实施方式对实施方式一作进一步说明，所述圆管Ⅰ1的右端设置有多个滑槽Ⅰ1-1，所述圆管Ⅱ2的左端设置有多个滑槽Ⅱ2-1，所述连接套3的左端设置有多个滑槽Ⅲ3-1，连接套3的右端设置有多个滑槽Ⅳ3-2，多个滑槽Ⅰ1-1分别与多个滑槽Ⅲ3-1相对设置，多个滑槽Ⅱ2-1分别与多个滑槽Ⅳ3-2相对设置；多个滑槽Ⅲ3-1和多个滑槽Ⅳ3-2可在锥套4的加压作用下改变宽度，进而使锥套4左右两端的内径变化，以此夹紧外径尺寸不同的圆管Ⅰ1和圆管Ⅱ2。

具体实施方式三：

下面结合图1-10说明本实施方式，本实施方式对实施方式二作进一步说明，所述锥套4包括锥形螺套4-1、挡环4-2和环形槽4-3，两个锥形螺套4-1分别通过螺纹配合连接在连接套3的左右两端，所述锥形螺套4-1的外端内径小于内端内径，所述挡环4-2固定连接在锥形螺套4-1的内端，所述锥形螺套4-1和挡环4-2之间形成环形槽4-3；旋转锥形螺套4-1使其沿连接套3左右滑动时，通过锥形螺套4-1内壁挤压连接套3，进而实现连接套3的内径变化，以此实现连接套3对圆管Ⅰ1和圆管Ⅱ2的夹紧。

具体实施方式四：

下面结合图1-10说明本实施方式，本实施方式对实施方式三作进一步说明，所述滑推件Ⅰ5包括内圆盘Ⅰ5-1、插杆Ⅰ5-2和滑块Ⅰ5-3，所述插杆Ⅰ5-2的一端固定连接在内圆盘Ⅰ5-1上，所述插杆Ⅰ5-2的另一端固定连接有圆形凸台Ⅰ，所述内圆盘Ⅰ5-1上均匀固定连接多个滑块Ⅰ5-3，所述内圆盘Ⅰ5-1滑动连接在圆管Ⅰ1内，所述滑块Ⅰ5-3滑动连接在滑槽Ⅰ1-1和滑槽Ⅲ3-1内，所述滑块Ⅰ5-3间隙配合在左端的锥套4上的环形槽4-3内；左端的锥套4在左右滑动时，可带动滑推件Ⅰ5左右滑动。

具体实施方式五：

下面结合图1-10说明本实施方式，本实施方式对实施方式四作进一步说明，所述滑推件Ⅱ6包括内圆盘Ⅱ6-1、插杆Ⅱ6-2和滑块Ⅱ6-3，所述插杆Ⅱ6-2的一端固定连接在内圆盘Ⅱ6-1上，所述插杆Ⅱ6-2的另一端固定连接有圆形凸台Ⅱ，所述内圆盘Ⅱ6-1上均匀固定连接多个滑块Ⅱ6-3，所述内圆盘Ⅱ6-1滑动连接在圆管Ⅱ2内，所述滑块Ⅱ6-3滑动连接在滑槽Ⅱ2-1和滑槽Ⅳ3-2内，所述滑块Ⅱ6-3间隙配合在右端的锥套4上的环形槽4-3内；右端的锥套4在左右滑动时，可带动滑推件Ⅱ6左右滑动。

具体实施方式六：

下面结合图1-10说明本实施方式，本实施方式对实施方式五作进一步说明，所述弹簧滑套11包括套筒11-1、端盖Ⅰ11-2、端盖Ⅱ11-3和弹簧11-4，所述端盖Ⅰ11-2和端盖Ⅱ11-3分别固定连接在套筒11-1的左右两端，所述弹簧11-4设置在套筒11-1内，所述插杆Ⅰ5-2和插杆Ⅱ6-2分别滑动连接在套筒11-1的左右两端，所述弹簧11-4位于圆形凸台Ⅰ和圆形凸台Ⅱ之间；使用时，在弹簧11-4的作用下套筒11-1位于滑推件Ⅰ5和滑推件Ⅱ6之间的正中位置；当圆管Ⅰ1和圆管Ⅱ2内径不同时，如圆管Ⅰ1的内径小于圆管Ⅱ2的内径，内定位件Ⅰ7将圆管Ⅰ1的内壁夹紧，此时可以继续旋转右端的锥套4，从而使连接套3将圆管Ⅱ2的外壁夹紧，此时套筒11-1沿插杆Ⅰ5-2向左滑动，同时，旋转左端的锥套4，可以使插杆Ⅰ5-2进一步沿套筒11-1向右滑动，进而使内压紧连杆Ⅱ8-2的左端加快向外张开，实现了圆管Ⅰ1和圆管Ⅱ2内径不同时的夹紧固定。

具体实施方式七：

下面结合图1-10说明本实施方式，本实施方式对实施方式六作进一步说明，所述内定位件Ⅰ7包括弧形压块Ⅰ7-1和内压紧连杆Ⅰ7-2，所述内压紧连杆Ⅰ7-2的一端铰接连接在端盖Ⅰ11-2上，所述内压紧连杆Ⅰ7-2的另一端固定连接弧形压块Ⅰ7-1，所述内压紧连杆Ⅰ7-2的中端铰接连接在推拉连杆Ⅰ9的一端，推拉连杆Ⅰ9的另一端铰接连接在内圆盘Ⅱ6-1上，所述内压紧连杆Ⅰ7-2的右端向外侧倾斜；通过弧形压块Ⅰ7-1将圆管Ⅰ1内壁夹紧，夹紧的同时圆管Ⅰ1的右端产生径向尺寸微量变大的形变，进而可以避免圆管Ⅰ1沿连接套3向左端滑动脱开。

具体实施方式八：

下面结合图1-10说明本实施方式，本实施方式对实施方式六作进一步说明，所述内定位件Ⅱ8包括弧形压块Ⅱ8-1和内压紧连杆Ⅱ8-2，所述内压紧连杆Ⅱ8-2的一端铰接连接在端盖Ⅱ11-3上，所述内压紧连杆Ⅱ8-2的另一端固定连接弧形压块Ⅱ8-1，所述内压紧连杆Ⅱ8-2的中端铰接连接在推拉连杆Ⅱ10的一端，推拉连杆Ⅱ10的另一端铰接连接在内圆盘Ⅰ5-1上，所述内压紧连杆Ⅱ8-2的左端向外侧倾斜；通过弧形压块Ⅱ8-1夹紧圆管Ⅱ2的内壁，弧形压块Ⅱ8-1可以使圆管Ⅱ2左端产生径向尺寸微量变大的形变，进而可以避免圆管Ⅱ2沿连接套3向右端滑动脱开。

本发明的一种圆管节点转换结构，其工作原理为：使用时，通过旋转两个锥套4，从而使连接套3的左右两端径向尺寸减小，进而通过连接套3将圆管Ⅰ1和圆管Ⅱ2的外壁夹紧；旋转两个锥套4时，两个锥套4沿连接套3向中端滑动，进而推动滑推件Ⅰ5和滑推件Ⅱ6向中端滑动，滑推件Ⅰ5和滑推件Ⅱ6之间距离减小，推拉连杆Ⅰ9推动内定位件Ⅰ7的右端向外侧张开，通过内定位件Ⅰ7将圆管Ⅰ1的内壁夹紧，推拉连杆Ⅱ10推动内定位件Ⅱ8的左端向外侧张开，通过内定位件Ⅱ8将圆管Ⅱ2的内壁夹紧；当圆管Ⅰ1和圆管Ⅱ2的内径不相等时，滑推件Ⅰ5和滑推件Ⅱ6向中端滑动距离随之变化，进而可以确保内定位件Ⅱ8和内定位件Ⅰ7分别对圆管Ⅱ2和圆管Ⅰ1的内壁夹紧；以此实现对圆管Ⅰ1和圆管Ⅱ2内外管壁同时夹紧，并且可以适用于圆管Ⅰ1和圆管Ⅱ2内径不同的情况；在弹簧11-4的作用下套筒11-1位于滑推件Ⅰ5和滑推件Ⅱ6之间的正中位置；当圆管Ⅰ1和圆管Ⅱ2内径不同时，如圆管Ⅰ1的内径小于圆管Ⅱ2的内径，内定位件Ⅰ7将圆管Ⅰ1的内壁夹紧，此时可以继续旋转右端的锥套4，从而使连接套3将圆管Ⅱ2的外壁夹紧，此时套筒11-1沿插杆Ⅰ5-2向左滑动，同时，旋转左端的锥套4，可以使插杆Ⅰ5-2进一步沿套筒11-1向右滑动，进而使内压紧连杆Ⅱ8-2的左端加快向外张开，实现了圆管Ⅰ1和圆管Ⅱ2内径不同时的夹紧固定；通过弧形压块Ⅰ7-1将圆管Ⅰ1内壁夹紧，夹紧的同时圆管Ⅰ1的右端产生径向尺寸微量变大的形变，进而可以避免圆管Ⅰ1沿连接套3向左端滑动脱开；通过弧形压块Ⅱ8-1夹紧圆管Ⅱ2的内壁，弧形压块Ⅱ8-1可以使圆管Ⅱ2左端产生径向尺寸微量变大的形变，进而可以避免圆管Ⅱ2沿连接套3向右端滑动脱开。

当然，上述说明并非对本发明的限制，本发明也不仅限于上述举例，本技术领域的普通技术人员在本发明的实质范围内所做出的变化、改型、添加或替换，也属于本发明的保护范围。
