技术领域

本发明涉及配电柜技术领域，具体为一种提升排热效率的稳固型嵌入式配电柜。

背景技术

配电柜是配电系统的末级设备，配电柜是电动机控制中心的统称，配电柜使用在负荷比较分散、回路较少的场合；电动机控制中心用于负荷集中、回路较多的场合，它们把上一级配电设备某一电路的电能分配给就近的负荷，这级设备应对负荷提供保护、监视和控制；

现有技术中，建筑工地为了避免配电柜突出墙面体积大而影响建筑材料搬运，和人员施工过程中碰撞配电柜，于是选择将配电柜嵌入在墙体中安装，但是配电柜嵌入后，为了避免配电柜在槽口内部晃动，安装后配电柜的外壁与槽口内壁紧贴在一起，缺少散热空间，不便于散热；且配电柜仅在墙体槽口处对配电柜固定，配电柜处于槽体内部的部分缺少牵拉固定结构，易向槽口外侧倾斜，长期倾斜后易将固定螺杆压弯；并且配电柜本身不会主动散热，通常在配电柜上部加设排风扇辅助散热，排风扇为敞开结构，进行散热的同时，对导致灰尘进入配电柜内部，灰尘吸附在配电柜内部电器件表面会影响电器件的工作，甚至会对电器件造成破坏；且单纯依靠排风扇散热，无法实现对配电柜箱体侧板的降温。

发明内容

本发明的目的在于提供一种提升排热效率的稳固型嵌入式配电柜，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种提升排热效率的稳固型嵌入式配电柜，包括配电柜本体，所述配电柜本体的外壁上设置有支撑柱，所述支撑柱的另一端固定在防护框的内壁上，所述防护框套设在配电柜本体的外侧，防护框和配电柜本体之间设置有水箱，所述水箱的外壁上设置有凹陷槽，所述凹陷槽的表面设置有导向杆，所述导向杆插接在手柄盘的表面上，所述手柄盘的表面设置有穿墙杆，所述穿墙杆螺接在转盘的表面上，所述转盘的表面设置有牵拉环，所述牵拉环转动连接在限位环槽的内部，所述限位环槽开设在防护框的内壁上，配电柜本体的内侧顶面上设置有风箱，所述风箱的下端固定有排风扇，且配电柜本体的顶板上插接有排气管，所述排气管同时贯穿配电柜本体和水箱设置，配电柜本体的顶面设置有注水管，所述注水管的管口处设置插接有塞头，注水管插接在插口中，所述插口开设在防护框的顶板上。

优选的，所述防护框呈矩形框体结构，防护框的敞口方向与配电柜本体的门板设置方向相同，水箱包裹在配电柜本体的五侧板面外侧，仅配电柜本体的门板所在处不被包裹。

优选的，所述支撑柱设置有五组，五组支撑柱分别排列在配电柜本体的五个板面上，支撑柱的杆体上套设有橡胶环。

优选的，所述凹陷槽呈“匚”字形结构，凹陷槽处于水箱的高度中心处，导向杆设置有两组，两组导向杆关于凹陷槽的高度中心对称分布。

优选的，所述转盘的表面设置有手柄杆，手柄杆设置有多个，多个手柄杆沿着转盘的圆弧侧边排列分布，限位环槽和牵拉环均呈断面为“T”字形的圆环结构，限位环槽对牵拉环进行限位。

优选的，所述排气管设置有多个，多个排气管呈圆周形排列在配电柜本体的顶板上，排气管的内壁上设置有垫环，所述垫环的上部设置有布袋片，所述布袋片的上部设置有下压环，所述下压环的内环面上设置有网板。

优选的，所述下压环的外环面上设置有外螺纹，排气管的内壁上设置有内螺纹，内螺纹与外螺纹配合连接，且下压环的顶面上开设有指槽。

与现有技术相比，本发明的有益效果是：本发明结构设置合理，功能性强，具有以下优点：

1.本发明提出的提升排热效率的稳固型嵌入式配电柜外侧通过支撑柱连接防护架，防护架与配电柜之间形成散热空间，避免配电柜贴附在外侧结构表面而影响散热，并且将排风扇固定在风箱上形成隔离腔体，便于配合排气管对配电柜散热，排气管内部加设的布袋片在满足散热的同时对外部灰尘进行阻隔；

2.本发明提出的提升排热效率的稳固型嵌入式配电柜外侧加设水箱，水箱通过支撑柱支撑，且水箱内部通过注水管加注冷却液体，冷却液体包裹在配电柜外侧，对配电柜进行降温，且支撑柱贯穿水箱伸出的部分便于将冷却液的热量外散，实现对冷却液的降温，如此便于实现对配电柜箱体侧板的降温；

3.本发明提出的提升排热效率的稳固型嵌入式配电柜在防护框内部加设固定组件，转动转盘带动穿墙杆插接在槽体内壁的预留孔洞中，实现对防护框处于槽体内部的部分进行牵拉，使配电柜重心始终处于墙体的槽体中，避免配电柜从槽体内部松动而坠落。

附图说明

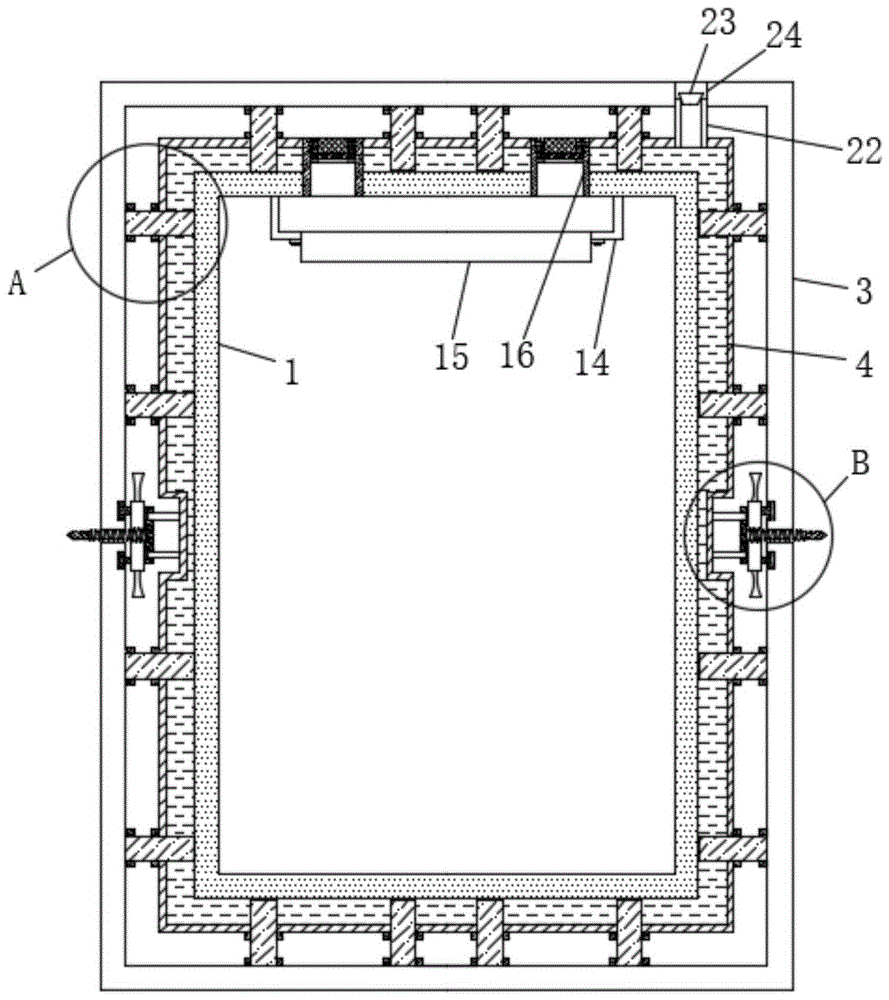

图1为本发明结构示意图；

图2为图1中A处结构放大示意图；

图3为图1中B处结构放大示意图；

图4为本发明排气管结构示意图。

图中：配电柜本体1、支撑柱2、防护框3、水箱4、橡胶环5、凹陷槽6、导向杆7、手柄盘8、穿墙杆9、转盘10、牵拉环11、限位环槽12、手柄杆13、风箱14、排风扇15、排气管16、垫环17、布袋片18、下压环19、网板20、指槽21、注水管22、塞头23、插口24。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1至图4，本发明提供一种技术方案：一种提升排热效率的稳固型嵌入式配电柜，包括配电柜本体1，配电柜本体1的外壁上焊接有支撑柱2，支撑柱2呈圆形柱体结构，支撑柱2设置有五组，五组支撑柱2分别排列在配电柜本体1的五个板面上，支撑柱2的杆体上套设有橡胶环5，橡胶环5包裹在支撑柱2在防护框3的内壁和支撑柱2在水箱4的外壁处的焊接带的外侧，对外部焊接带进行防护，支撑柱2的另一端焊接在防护框3的内壁上，防护框3套设在配电柜本体1的外侧，防护框3和配电柜本体1之间设置有水箱4，防护框3呈矩形框体结构，防护框3的敞口方向与配电柜本体1的门板设置方向相同，水箱4包裹在配电柜本体1的五侧板面外侧，仅配电柜本体1的门板所在处不被包裹，配电柜本体1的顶面焊接有注水管22，注水管22的管口处设置插接有塞头23，注水管22插接在插口24中，插口24开设在防护框3的顶板上，拔出注水管22端部的塞头23，向水箱4内部注入冷却液体，加注完毕后，将塞头23继续封堵在注水管22的管口处，水箱4内部的冷却液体包裹在配电柜本体1外侧，对配电柜本体1进行降温，且支撑柱2贯穿水箱4伸出的部分便于将冷却液的热量外散，实现对冷却液的降温；

水箱4的外壁上设置有凹陷槽6，凹陷槽6的表面焊接有导向杆7，凹陷槽6呈“匚”字形结构，凹陷槽6处于水箱4的高度中心处，导向杆7设置有两组，两组导向杆7关于凹陷槽6的高度中心对称分布，导向杆7插接在手柄盘8的表面上，手柄盘8的表面焊接有穿墙杆9，穿墙杆9螺接在转盘10的表面上，转盘10的表面焊接有牵拉环11，牵拉环11转动连接在限位环槽12的内部，限位环槽12开设在防护框3的内壁上，转盘10的表面设置有手柄杆13，手柄杆13设置有多个，多个手柄杆13沿着转盘10的圆弧侧边排列分布，限位环槽12和牵拉环11均呈断面为“T”字形的圆环结构，限位环槽12对牵拉环11进行限位，拨动手柄杆13带动转盘10转动，转盘10被牵拉环11牵拉沿着限位环槽12转动，且转盘10与穿墙杆9螺接，并且穿墙杆9端部的手柄盘8被两组导向杆7限位不可转动，因此，转盘10转动时，手柄盘8沿着导向杆7移动，同时穿墙杆9插接在槽体内部的预留孔洞中，对防护框3进行牵拉；

配电柜本体1的内侧顶面上焊接有风箱14，风箱14的下端通过螺钉安装有排风扇15，且配电柜本体1的顶板上插接有排气管16，排气管16同时贯穿配电柜本体1和水箱4设置，排气管16设置有多个，多个排气管16呈圆周形排列在配电柜本体1的顶板上，排气管16的内壁上设置有垫环17，垫环17的上部设置有布袋片18，布袋片18的上部设置有下压环19，下压环19的内环面上设置有网板20，下压环19的外环面上设置有外螺纹，排气管16的内壁上设置有内螺纹，内螺纹与外螺纹配合连接，且下压环19的顶面上开设有指槽21，防护框3与配电柜本体1之间的空间便于配合排风扇15对配电柜本体1内部散热，排气管16内部加设的布袋片18在满足散热的同时对外部灰尘进行阻隔，手指扣在指槽21中向上旋拧下压环19，将下压环19从排气管16中取出后便于更换清理布袋片18。

工作原理：实际工作时，量取防护框3的敞口与穿墙杆9之间的距离，然后以同样距离在墙体槽体开口向内量取，在量取点借助电钻开设预留孔洞，接着拔出注水管22端部的塞头23，向水箱4内部注入冷却液体，加注完毕后，将塞头23继续封堵在注水管22的管口处，然后将防护框3抬架并推入在墙体的槽体中，本申请文件不对防护框3的敞口侧板与槽体槽口处的固定做详细阐述，因为实现方式太多，最简单的就是在防护框3的侧板上固定角板，通过在角板上设置穿墙杆将角板贴附固定在槽体的外侧墙体上，为了提升防护框3在槽体内部的稳定性，拨动手柄杆13带动转盘10转动，转盘10被牵拉环11牵拉沿着限位环槽12转动，且转盘10与穿墙杆9螺接，并且穿墙杆9端部的手柄盘8被两组导向杆7限位不可转动，因此，转盘10转动时，手柄盘8沿着导向杆7移动，同时穿墙杆9插接在槽体内部的预留孔洞中，对防护框3进行牵拉，水箱4通过支撑柱2支撑，且水箱4内部的冷却液体包裹在配电柜本体1外侧，对配电柜本体1进行降温，且支撑柱2贯穿水箱4伸出的部分便于将冷却液的热量外散，实现对冷却液的降温，配电柜本体1通过支撑柱2连接防护框3，防护框3与配电柜本体1之间的空间便于配合排风扇15对配电柜本体1内部散热，排气管16内部加设的布袋片18在满足散热的同时对外部灰尘进行阻隔，手指扣在指槽21中向上旋拧下压环19，将下压环19从排气管16中取出后便于更换清理布袋片18。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
