技术领域

本发明属于真空泵结构技术领域，更具体地说，特别涉及一种基于电机传动的光伏铸锭使用的真空泵。

背景技术

在光伏生产中需要对晶体硅进行铸锭生产，在铸锭生产的过程中需要将铸锭炉中的空气抽出替换成氩气，在将铸锭炉内的空气抽出的过程中需要使用真空泵进行抽取。

例如申请号：CN201610939784.3本发明属于真空泵领域，具体涉及一种往复式真空泵，包括进气管、排气管以及共用一个机体、气缸分体安装的两WLW型真空泵，两WLW型真空泵的曲柄连杆机构共用一根曲轴，曲轴连接驱动装置，曲轴上设有上、下两个偏心安装端，两曲柄连杆机构的连杆分别安装在上述两个偏心安装端上；WLW型真空泵一的气缸上设有进气口一、排气口一，WLW型真空泵二的气缸上设有进气口二、排气口二，进气口一、进气口二均连接进气管，排气口一、排气口二均连接排气管。本发明由现有的WLW型真空泵改进而来，两WLW型真空泵共用一个机体、共用一根曲轴、气缸分体安装，这样占地面积小，抽气量大，功耗低，大大节省了生产成本。。

基于上述，现有的柱塞式真空泵在使用中极限压强和压缩比可能难以到达要求，需要采用多级真空泵的形式进行抽气，同时由于现有的真空泵结构复杂，多级联动，结构庞杂，占用空间，检修困难。

发明内容

为了解决上述技术问题，本发明提供一种基于电机传动的光伏铸锭使用的真空泵，以解决现有的柱塞式真空泵在使用中极限压强和压缩比可能难以到达要求，需要采用多级真空泵的形式进行抽气，同时由于现有的真空泵结构复杂，多级联动，结构庞杂，占用空间，检修困难的问题。

本发明一种基于电机传动的光伏铸锭使用的真空泵的目的与功效，由以下具体技术手段所达成：

一种基于电机传动的光伏铸锭使用的真空泵，包括底座、出风口、冷却罩、缸体、单向阀、活塞杆、活塞密封板、电机、主动锥齿轮、飞轮、从动锥齿轮和连杆；所述底座的顶部依次固定连接有三组所述缸体；三组所述缸体内部共同滑动连接有两组所述活塞杆；所述底座的前端面固定连接有一组所述电机；所述底座的顶部内侧轴性连接有两组所述电机；同侧的所述电机与所述活塞杆之间共同铰链接有一组所述连杆。

进一步的，所述活塞杆上均匀排布固定连接有三组所述活塞密封板，三组所述活塞密封板分别于三组所述缸体内壁滑动连接并密封；

进一步的，所述缸体隔板和所述活塞密封板上均均匀排布设置有四组所述单向阀，所述单向阀的均开向下；

进一步的，所述电机的转轴上同轴固定连接有一组所述主动锥齿轮，两组所述飞轮的内侧均同轴固定连接有一组所述从动锥齿轮，所述主动锥齿轮与两组所述从动锥齿轮同时啮合，共同构成锥齿轮传动机构；

进一步的，所述连杆铰链接在所述飞轮的外缘，所述飞轮、所述连杆、所述活塞杆、所述缸体共同构成曲柄滑块结构；

进一步的，两组所述连杆的安装位置能够保证在两组飞轮同时反向转动，所述活塞杆反方向同步运动；

进一步的，所述底座前端面设置有一组所述出风口，所述出风口的下部固定连接有一组所述冷却罩，所述冷却罩成U形扣在电机的外侧，所述冷却罩的底部均匀排布设置有许多小孔。

与现有技术相比，本发明具有如下有益效果：

该装置通过采用两组运动方向相反的曲柄滑块机构实现真空泵的工作，保持真空泵进气口的连续运作，同时电机的输出功率更为均衡；通过采用三组活塞密封板和缸体的滑动配合进行多级压缩，提高真空泵的极限压强和压缩比，提高真空泵的工作能力，通过一组真空泵代替原有的多级真空泵，占用空间较小，方便安装使用，维修拆装方便；并通过出风口和冷却罩将抽出的空气吹散到电机上，对电机进行冷却，具有良好的冷却效果；该装置工作稳定，可以保持电机工作相对稳定，可以大大提高真空泵的极限压强和压缩比，提高真空泵的工作能力，占用空间较小，方便安装使用，维修拆装方便同时对电机进行冷却，提高工作稳定性。

附图说明

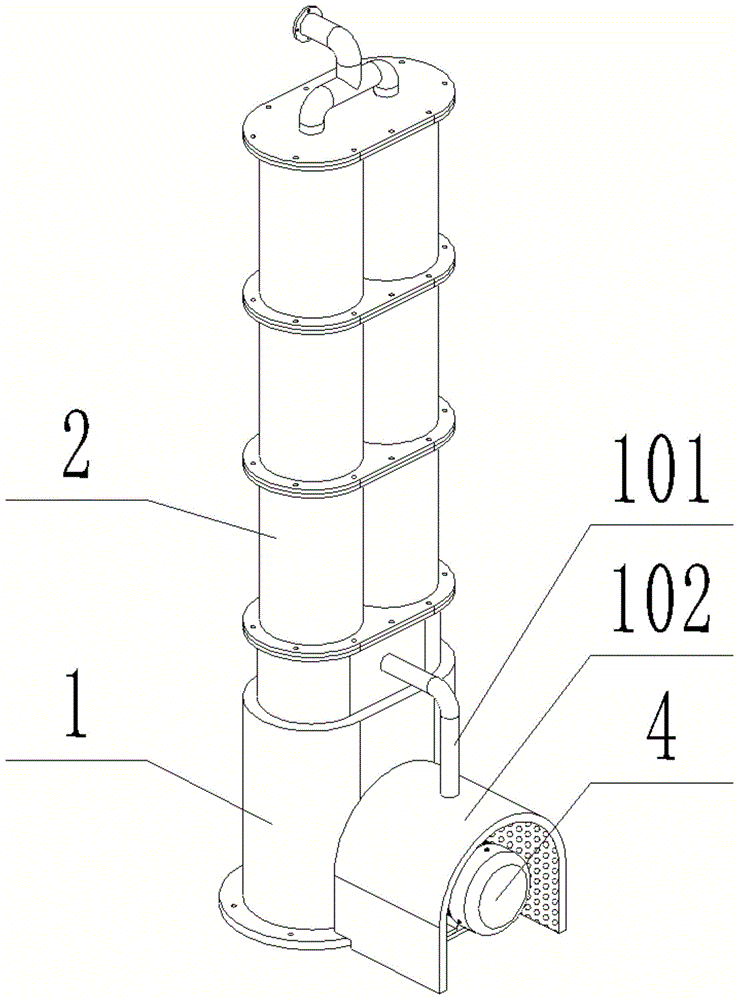

图1是本发明的轴侧结构示意图。

图2是本发明的剖视结构示意图。

图3是本发明的内部轴侧结构示意图。

图4是本发明的活塞杆安装轴侧结构示意图。

图5是本发明的缸体轴侧结构示意图。

图6是本发明的飞轮轴侧结构示意图。

图7是本发明的活塞杆轴侧结构示意图。

图中，部件名称与附图编号的对应关系为：

1、底座；101、出风口；102、冷却罩；2、缸体；201、单向阀；3、活塞杆；301、活塞密封板；4、电机；401、主动锥齿轮；5、飞轮；501、从动锥齿轮；6、连杆。

具体实施方式

下面结合附图和实施例对本发明的实施方式作进一步详细描述。以下实施例用于说明本发明，但不能用来限制本发明的范围。

在本发明的描述中，除非另有说明，“多个”的含义是两个或两个以上；术语“上”、“下”、“左”、“右”、“内”、“外”、“前端”、“后端”、“头部”、“尾部”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”、“第三”等仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。

实施例：

如附图1至附图7所示：

本发明提供一种基于电机传动的光伏铸锭使用的真空泵，包括有：底座1、出风口101、冷却罩102、缸体2、单向阀201、活塞杆3、活塞密封板301、电机4、主动锥齿轮401、飞轮5、从动锥齿轮501和连杆6；底座1的顶部依次固定连接有三组缸体2；三组缸体2内部共同滑动连接有两组活塞杆3；底座1的前端面固定连接有一组电机4；底座1的顶部内侧轴性连接有两组电机4；同侧的电机4与活塞杆3之间共同铰链接有一组连杆6。

其中，活塞杆3上均匀排布固定连接有三组活塞密封板301，三组活塞密封板301分别于三组缸体2内壁滑动连接并密封，在使用中通过，通过活塞密封板301的密封的滑动对改变活塞杆3内的容积，实现真空泵工作。

其中，缸体2隔板和活塞密封板301上均均匀排布设置有四组单向阀201，单向阀201的均开向下，在使用中通过单向阀201实现空气的单向流动。

其中，电机4的转轴上同轴固定连接有一组主动锥齿轮401，两组飞轮5的内侧均同轴固定连接有一组从动锥齿轮501，主动锥齿轮401与两组从动锥齿轮501同时啮合，共同构成锥齿轮传动机构，在使用中电机4通过锥齿轮传动机构带动两组飞轮5同步反向转动。

其中，连杆6铰链接在飞轮5的外缘，飞轮5、连杆6、活塞杆3、缸体2共同构成曲柄滑块结构，在使用中飞轮5通过曲柄滑块机构带动活塞杆3上下滑动。

其中，两组连杆6的安装位置能够保证在两组飞轮5同时反向转动，活塞杆3反方向同步运动，保持真空泵的工作连续性保持电机4输出稳定性。

其中，底座1前端面设置有一组出风口101，出风口101的下部固定连接有一组冷却罩102，冷却罩102成U形扣在电机4的外侧，冷却罩102的底部均匀排布设置有许多小孔，在使用时可以将真空泵抽出的空气通过冷却罩102吹到电机4上，对电机4进行冷却。

使用时：电机4通过锥齿轮传动机构带动两组飞轮5同时反向旋转，飞轮5通过曲柄滑块结构带动活塞杆3上下滑动，活塞杆3往下滑动时，将上部的空气通过缸体2上的单向阀201吸入空气，当活塞杆3往上滑动时，空气通过活塞杆3上的单向阀201将空气送的下方，从而实现真空泵的工作，同时通过三级活塞密封板301和缸体2实现真空泵的工作，增加真空泵的极限压强和压缩比；同时真空泵抽出的气体通过出风口101进入冷却罩102，并通过冷却罩102的小孔吹到电机4上，对电机4进行冷却。

本发明的实施例是为了示例和描述起见而给出的，而并不是无遗漏的或者将本发明限于所公开的形式。很多修改和变化对于本领域的普通技术人员而言是显而易见的。选择和描述实施例是为了更好说明本发明的原理和实际应用，并且使本领域的普通技术人员能够理解本发明从而设计适于特定用途的带有各种修改的各种实施例。
