技术领域

本发明涉及桥梁施工技术领域，特别是涉及一种基于物联网的桥梁施工监控系统。

背景技术

物联网是新一代信息技术的重要组成部分，也是"信息化"时代的重要发展阶段，而桥梁施工与物联网的结合，提高了桥梁施工状态数据管理效率，同时桥梁施工数据需要根据施工状态实时监控，避免桥梁施工中数据出现偏差，但是桥梁施工监测需要实时传输大量的数据信息，必须确保数据的准确性，尤其是施工中期，数据信号更需要保证实时性和准确性，然而桥梁施工中有高频设备，在无线传输桥梁数据时会出现同一带宽或相似带宽干扰，很容易导致桥梁施工监控系统终端收到的信号失真。

发明内容

针对上述情况，为克服现有技术之缺陷，本发明之目的在于提供一种基于物联网的桥梁施工监控系统，能够对桥梁施工监控系统中节点信号采样调节，转换为桥梁施工监控系统终端的校正触发信号。

其解决的技术方案是，一种基于物联网的桥梁施工监控系统，包括信号采样模块、移相比较模块，所述信号采样模块运用型号为DAM-3056AH的信号采样器J1对桥梁施工监控系统中节点信号采样，所述移相比较模块分两路接收信号采样模块输出信号，一路信号运用运放器AR2和二极管D4、二极管D5组成峰值检波电路筛选峰值信号，二路信号运用运放器AR4、电阻R4、电容C3组成移相电路对信号移相消除信号尖峰，并且运用运放器AR3比较两路信号，最后运用运放器AR6和电容C1、电容C2组成降噪电路对信号降噪调节，其中运用三极管Q1检测运放器AR3输出信号和运放器AR5输出信号电位差，反馈信号至运放器AR6反相输入端内，起到调节运放器AR6输出信号振幅的作用，运放器AR6输出信号经信号发射器E1发送至桥梁施工监控系统终端内。

由于以上技术方案的采用，本发明与现有技术相比具有如下优点；

1.利用二极管D4单向导通防止运放器AR2输出端信号回流，同时运放器AR2功率放大，从而起到筛选峰值信号的作用，二路信号运用运放器AR4、电阻R4、电容C3组成移相电路对信号移相消除信号尖峰，运用电容C3充放电，起到延迟运放器AR4输出信号的作用，在信号脉宽不变的情况下，通过延迟信号起到移相的作用，同时通过调节电阻R4阻值，起到调节延迟时间的作用，也即是调节移相相位的效果；

2.运用运放器AR6和电容C1、电容C2组成降噪电路对信号降噪调节，防止信号在降噪调节过程中产生畸变，通过电容C1、电容C2滤除信号杂波，起到降噪作用，其中运用三极管Q1检测运放器AR3输出信号和运放器AR5输出信号电位差，反馈信号至运放器AR6反相输入端内，起到调节运放器AR6输出信号振幅的作用，进一步保证输出信号峰值不会破坏信号发射器E1，保证触发信号的可靠性，最后运放器AR6输出信号经信号发射器E1发送至桥梁施工监控系统终端内，为桥梁施工监控系统终端的校正触发信号。

附图说明

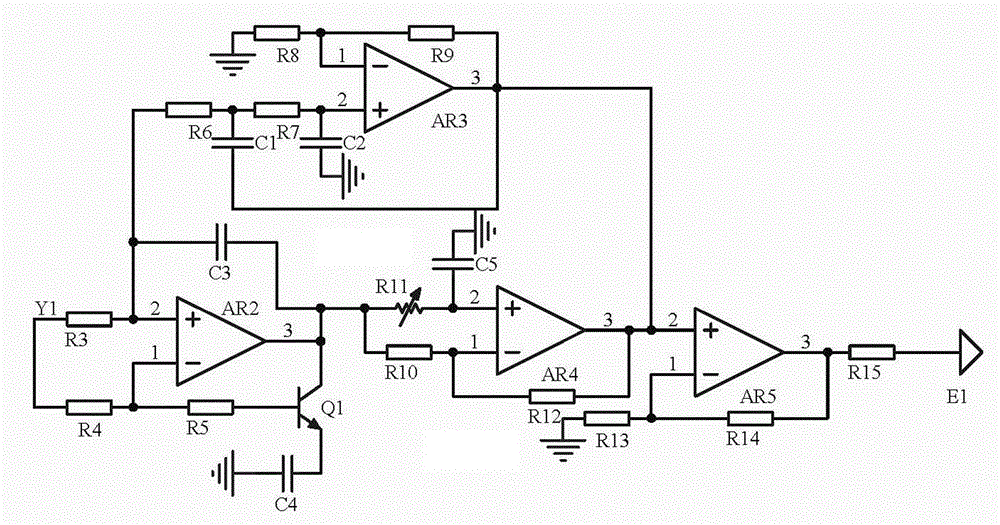

图1为本发明一种基于物联网的桥梁施工监控系统的移相比较模块图。

图2为本发明一种基于物联网的桥梁施工监控系统的信号采样模块图。

具体实施方式

有关本发明的前述及其他技术内容、特点与功效，在以下配合参考附图1至图2对实施例的详细说明中，将可清楚的呈现。以下实施例中所提到的结构内容，均是以说明书附图为参考。

实施例一，一种基于物联网的桥梁施工监控系统，包括信号采样模块、移相比较模块，所述信号采样模块运用型号为DAM-3056AH的信号采样器J1对桥梁施工监控系统中节点信号采样，所述移相比较模块分两路接收信号采样模块输出信号，一路信号运用运放器AR2和二极管D4、二极管D5组成峰值检波电路筛选峰值信号，二路信号运用运放器AR4、电阻R4、电容C3组成移相电路对信号移相消除信号尖峰，并且运用运放器AR3比较两路信号，最后运用运放器AR6和电容C1、电容C2组成降噪电路对信号降噪调节，其中运用三极管Q1检测运放器AR3输出信号和运放器AR5输出信号电位差，反馈信号至运放器AR6反相输入端内，起到调节运放器AR6输出信号振幅的作用，运放器AR6输出信号经信号发射器E1发送至桥梁施工监控系统终端内；

所述移相比较模块分两路接收信号采样模块输出信号，一路信号运用运放器AR2和二极管D4、二极管D5组成峰值检波电路筛选峰值信号，利用二极管D4单向导通防止运放器AR2输出端信号回流，同时运放器AR2功率放大，从而起到筛选峰值信号的作用，二路信号运用运放器AR4、电阻R4、电容C3组成移相电路对信号移相消除信号尖峰，运用电容C3充放电，起到延迟运放器AR4输出信号的作用，在信号脉宽不变的情况下，通过延迟信号起到移相的作用，同时通过调节电阻R4阻值，起到调节延迟时间的作用，也即是调节移相相位的效果，在两路校准的基础上，运用运放器AR3比较两路信号，稳定信号静态工作点，然后才能运用运放器AR6和电容C1、电容C2组成降噪电路对信号降噪调节，防止信号在降噪调节过程中产生畸变，通过电容C1、电容C2滤除信号杂波，起到降噪作用，其中运用三极管Q1检测运放器AR3输出信号和运放器AR5输出信号电位差，反馈信号至运放器AR6反相输入端内，起到调节运放器AR6输出信号振幅的作用，进一步保证输出信号峰值不会破坏信号发射器E1，保证触发信号的可靠性，最后运放器AR6输出信号经信号发射器E1发送至桥梁施工监控系统终端内；

所述移相比较模块具体结构，运放器AR2的同相输入端接二极管D4的正极、二极管D2的负极，运放器AR2的反相输入端接电阻R3的一端，电阻R3的另一端接地，运放器AR2的输出端接二极管D4的负极、二极管D5的正极，二极管D5的负极接运放器AR3的同相输入端，二极管D2的正极接二极管D3的正极，二极管D3的负极接电阻R4、电阻R5的一端，电阻R4的另一端接运放器AR4的同相输入端和电容C3的一端，电容C3的另一端接地，运放器AR4的反相输入端接电阻R5的另一端和电阻R7的一端，运放器AR4的输出端接电阻R7的另一端、电阻R6的一端和运放器AR5的同相输入端，电阻R6的另一端接运放器AR3的反相输入端，运放器AR5的反相输入端接电阻R8的一端，运放器AR5的输出端接电阻R8的另一端和三极管Q1的基极，三极管Q1的发射极接电阻R9、电阻R12、电阻R13的一端和运放器AR6的反相输入端，电阻R9的另一端接地，三极管Q1的集电极接运放器AR6的输出端和电阻R13的另一端、电阻R14的一端以及电容C1的一端，电容C1的另一端接电阻R10、电阻R11的一端，电阻R10的另一端接运放器AR3的输出端，电阻R11的另一端接电容C2的一端、运放器AR6的同相输入端，电容C2的另一端接地，电阻R14的另一端接信号发射器E1。

实施例二，在实施例一的基础上，所述信号采样模块选用型号为DAM-3056AH的信号采样器J1对桥梁施工监控系统中节点信号采样，信号采样器J1的电源端接电源+5V，信号采样器J1的接地端接地，信号采样器J1的输出端接稳压管D1的负极、运放器AR1的同相输入端，稳压管D1的正极接地，运放器AR1的反相输入端接电阻R1、电阻R2的一端，电阻R1的另一端接地，运放器AR1的输出端接电阻R2的另一端和二极管D2的正极。

本发明具体使用时，一种基于物联网的桥梁施工监控系统，包括信号采样模块、移相比较模块，所述信号采样模块运用型号为DAM-3056AH的信号采样器J1对桥梁施工监控系统中节点信号采样，所述移相比较模块一路信号运用运放器AR2和二极管D4、二极管D5组成峰值检波电路筛选峰值信号，利用二极管D4单向导通防止运放器AR2输出端信号回流，同时运放器AR2功率放大，从而起到筛选峰值信号的作用，二路信号运用运放器AR4、电阻R4、电容C3组成移相电路对信号移相消除信号尖峰，运用电容C3充放电，起到延迟运放器AR4输出信号的作用，在信号脉宽不变的情况下，通过延迟信号起到移相的作用，同时通过调节电阻R4阻值，起到调节延迟时间的作用，也即是调节移相相位的效果，在两路校准的基础上，运用运放器AR3比较两路信号，稳定信号静态工作点，然后才能运用运放器AR6和电容C1、电容C2组成降噪电路对信号降噪调节，防止信号在降噪调节过程中产生畸变，通过电容C1、电容C2滤除信号杂波，起到降噪作用，其中运用三极管Q1检测运放器AR3输出信号和运放器AR5输出信号电位差，反馈信号至运放器AR6反相输入端内，起到调节运放器AR6输出信号振幅的作用，进一步保证输出信号峰值不会破坏信号发射器E1，保证触发信号的可靠性，最后运放器AR6输出信号经信号发射器E1发送至桥梁施工监控系统终端内。

以上所述是结合具体实施方式对本发明所作的进一步详细说明，不能认定本发明具体实施仅局限于此；对于本发明所属及相关技术领域的技术人员来说，在基于本发明技术方案思路前提下，所作的拓展以及操作方法、数据的替换，都应当落在本发明保护范围之内。
