技术领域

本发明涉及除尘设备技术领域，尤其涉及一种废气环保除尘机械装置。

背景技术

废气，是指人类在生产和生活过程中排出的有毒有害的气体。特别是化工厂、钢铁厂、制药厂，以及炼焦厂和炼油厂等，排放的废气气味大，各类生产企业排放的工业废气是大气污染物的重要来源，经检索，授权公告号为CN07169356U的专利文件提供一种废气环保除尘机械装置，包括储水箱、一级除尘室、二级除尘室、三级除尘室、湿法除尘室、进气管、出水管、鼓风机一、除湿装置、一级除尘布袋、二级除尘布袋、灰斗、活性炭吸附层、导气管、鼓风机二、分隔板、泵体、导液管、喷淋板、干燥装置和出气管，储水箱左端面下部设置有出水管，储水箱内设置有蛇形分布的进气管，本发明可以利用烟气内的余热对水进行加热，避免浪费，废气经过一级除尘布袋，将大颗粒灰尘进行过滤，再经过二级除尘布袋，对小颗粒灰尘进行过滤，再经活性炭吸附后，进入湿法除尘室进行碱液脱硫脱硝处理，可以有效避免废气中的有害物质排出。

但这种设计还存在不足之处，存在着除尘布袋容易发生堵塞，且不便于拆卸清理和更换的问题，因此我们提出了一种废气环保除尘机械装置用于解决上述问题。

发明内容

基于背景技术存在的技术问题，本发明提出了一种废气环保除尘机械装置。

本发明提出的一种废气环保除尘机械装置，包括除尘室，所述除尘室的两侧内壁上均固定安有固定座，两个固定座之间滑动安装有安装座，安装座上开设有第一孔，第一孔内密封放置有除尘布袋，第一孔的两侧内壁上均开设有顶部为开口的第一凹槽，除尘布袋的两侧固定安装有第一限位块，且第一限位块活动安装在对有的第一凹槽内，两个第一凹槽相互远离的一侧内壁上均开设有第二凹槽,第二凹槽内滑动安装有限位杆，且限位杆与对应的第一限位块相适配，两个限位杆相互远离的一端均开设有螺纹槽，螺纹槽内螺纹安装有丝杆的一端，且丝杆的另一端转动安装在第二凹槽的内壁上，第二凹槽的底部内壁上开设有限位槽，限位杆的底部固定安装有第二限位块，且第二限位块与对应的限位槽滑动连接，丝杆上固定套设有第一锥形齿轮，第二凹槽远离其开口的一侧内壁上开设体有转动槽，转动槽的顶部开设有第二孔，第二孔内转动安装有转动杆，转动杆的底端延伸至转动槽内并固定安装有第二锥形齿轮，且第二锥形齿轮与第一锥形齿轮相啮合，转动杆的顶端延伸至安装座的上方并固定安装有旋钮；

两个固定座相互靠近的一侧均开设有移动槽，移动槽的顶部内壁上和底部内壁上固定安装有同一个稳定杆，移动槽内滑动安装有滑动座，滑动座活动套设在对应的稳定杆上，两个滑动座相互靠近的一侧均固定安装在安装座上，除尘室的一侧内壁上固定安装有旋转电机，旋转电机的输出轴上固定安装有转盘，转盘的一侧固定安装有第一销轴，第一销轴上转动连接有连接杆的一端，连接杆的另一端转动连接有竖杆的一端，竖杆的利用固定安装在安装座上。

优选的，所述竖杆的顶部固定安装有U形连接座，且连接杆转动安装在U形连接座内。

优选的，所述除尘室的顶部设有进气管，除尘室的顶部设有出气管。

优选的，所述稳定杆上活动套设有弹簧，弹簧的一端固定安装对应的滑动座上，弹簧的另一端固定安装在移动槽的内壁上。

优选的，所述第二限位块的底部滚动安装有滚珠，且滚珠与对有的限位槽滚动连接。

优选的，所述第二凹槽远离其开的一侧开设有第三凹槽，丝杆的一端固定套设有第一轴承，且第一轴承的外圈固定安装在对应的第三凹槽的内壁上。

优选的，所述转动杆上固定套设有第二轴承，且第二轴承的外圈固定安装在第二孔的内壁上。

优选的，所述转动杆上套设有密封圈，且密封圈与第二孔密封连接。

优选的，所述旋转电机上固定安装有安装板，安装板上固定安装有螺栓，且安装板通过螺栓固定安装在除尘室的内壁上。

优选的，两个滑动座相互远离的一侧均滚动安装有第二滚珠，且第二滚珠与对应的移动槽滚动连接。

与现有技术相比，本发明的有益效果是：

通过旋钮、转动杆、第二锥形齿轮、第一锥形齿轮、丝杆、螺杆槽、限位杆、第一限位块和除尘布袋相配合，转动旋钮，旋钮带动转动杆进行转动，转动杆带动第二锥形齿轮进行转动，第二锥形齿轮带动第一锥形齿轮进行转动，第一锥形齿轮带动丝杆进行转动，丝杆通过螺纹槽带动限位杆进行移动，限位杆的移动使得限位杆收纳到第二凹槽内，解除了对于第一限位块的限位的目的，向上移动除尘布袋，从而取下除尘布袋，并移动除尘布袋进行清理维护。

通过旋转电机、转盘、第一销轴、连接杆、竖杆、安装座、滑动座、除尘布袋和弹簧相配合，启动旋转电机，旋转电机通过输出轴带动转盘进行转动，转盘带动第一销轴进行转动，第一销轴带动连接杆进行移动，连接杆带动竖杆带动安装座进行移动，安装座带动滑动座在移动槽内进行滑动并对弹簧进行压缩，转盘带动连接杆进行往复运动，实现了连接杆带动安装座进行上下往复运动的目的，安装座带动除尘布袋进行往复运动，实现了对除尘布袋进行抖动的目的。

本发明实用性能高，结构简单，操作方便，通过除尘布袋往复运动，防止除尘布袋发生堵塞，且便于对除尘布袋进行拆卸清理和更换。

附图说明

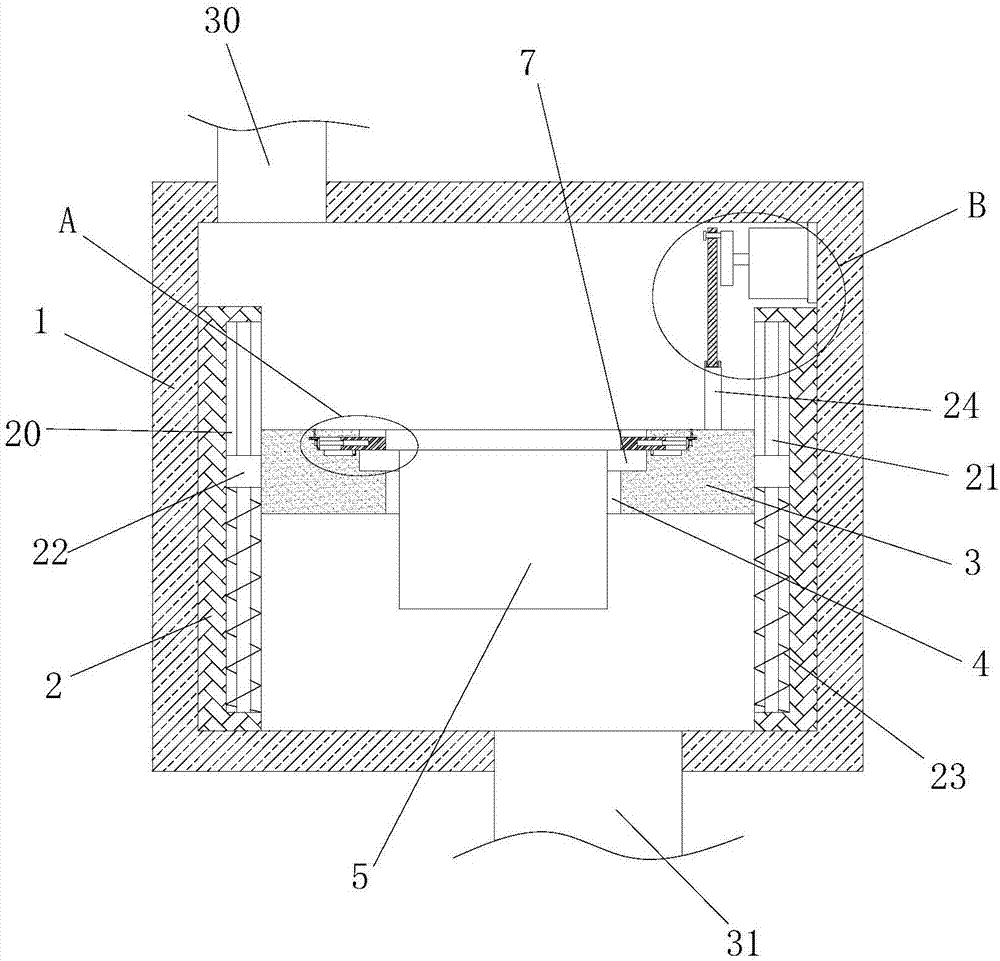

图1为本发明提出的一种废气环保除尘机械装置的结构示意图；

图2为本发明提出的一种废气环保除尘机械装置的A部分的剖视结构示意图；

图3为本发明提出的一种废气环保除尘机械装置的B部分的剖视结构示意图；

图4为本发明提出的一种废气环保除尘机械装置的C部分的剖视结构示意图；

图5为本发明提出的一种废气环保除尘机械装置的U形连接座结构示意图。

图中：1除尘室、2固定座、3安装座、4第一孔、5除尘布袋、6第一凹槽、7第一限位块、8第二凹槽、9限位杆、10螺纹槽、11丝杆、12限位槽、13第二限位块、14第一锥形齿轮、15转动槽、16第二锥形齿轮、17第二孔、18转动杆、19旋钮、20移动槽、21稳定杆、22滑动座、23弹簧、24竖杆、25旋转电机、26转盘、27第一销轴、28连接杆、29U形连接座、30进气管、31出气管。

具体实施方式

下面结合具体实施例对本发明作进一步解说。

实施例

参考图1-5，本实施例中提出了一种废气环保除尘机械装置，包括除尘室1，除尘室1的两侧内壁上均固定安有固定座2，两个固定座2之间滑动安装有安装座3，安装座3上开设有第一孔4，第一孔4内密封放置有除尘布袋5，第一孔4的两侧内壁上均开设有顶部为开口的第一凹槽6，除尘布袋5的两侧固定安装有第一限位块7，且第一限位块7活动安装在对有的第一凹槽6内，两个第一凹槽6相互远离的一侧内壁上均开设有第二凹槽8,第二凹槽8内滑动安装有限位杆9，且限位杆9与对应的第一限位块7相适配，两个限位杆9相互远离的一端均开设有螺纹槽10，螺纹槽10内螺纹安装有丝杆11的一端，且丝杆11的另一端转动安装在第二凹槽8的内壁上，第二凹槽8的底部内壁上开设有限位槽12，限位杆9的底部固定安装有第二限位块13，且第二限位块13与对应的限位槽12滑动连接，丝杆11上固定套设有第一锥形齿轮14，第二凹槽8远离其开口的一侧内壁上开设体有转动槽15，转动槽15的顶部开设有第二孔17，第二孔17内转动安装有转动杆18，转动杆18的底端延伸至转动槽15内并固定安装有第二锥形齿轮16，且第二锥形齿轮16与第一锥形齿轮14相啮合，转动杆18的顶端延伸至安装座3的上方并固定安装有旋钮19；两个固定座2相互靠近的一侧均开设有移动槽20，移动槽20的顶部内壁上和底部内壁上固定安装有同一个稳定杆21，移动槽20内滑动安装有滑动座22，滑动座22活动套设在对应的稳定杆21上，两个滑动座22相互靠近的一侧均固定安装在安装座3上，除尘室1的一侧内壁上固定安装有旋转电机25，旋转电机25的输出轴上固定安装有转盘26，转盘26的一侧固定安装有第一销轴27，第一销轴27上转动连接有连接杆28的一端，连接杆28的另一端转动连接有竖杆24的一端，竖杆24的利用固定安装在安装座3上，通过旋钮19、转动杆18、第二锥形齿轮16、第一锥形齿轮14、丝杆11、螺杆槽10、限位杆9、第一限位块7和除尘布袋5相配合，转动旋钮19，旋钮19带动转动杆18进行转动，转动杆18带动第二锥形齿轮16进行转动，第二锥形齿轮16带动第一锥形齿轮14进行转动，第一锥形齿轮14带动丝杆11进行转动，丝杆11通过螺纹槽10带动限位杆9进行移动，限位杆9的移动使得限位杆9收纳到第二凹槽8内，解除了对于第一限位块7的限位的目的，向上移动除尘布袋5，从而取下除尘布袋5，并移动除尘布袋5进行清理维护，通过旋转电机25、转盘26、第一销轴27、连接杆28、竖杆24、安装座3、滑动座22、除尘布袋5和弹簧23相配合，启动旋转电机25，旋转电机25通过输出轴带动转盘26进行转动，转盘26带动第一销轴27进行转动，第一销轴27带动连接杆28进行移动，连接杆28带动竖杆24带动安装座3进行移动，安装座3带动滑动座22在移动槽20内进行滑动并对弹簧23进行压缩，转盘26带动连接杆28进行往复运动，实现了连接杆28带动安装座3进行上下往复运动的目的，安装座3带动除尘布袋5进行往复运动，实现了对除尘布袋5进行抖动的目的，本发明实用性能高，结构简单，操作方便，通过除尘布袋5往复运动，防止除尘布袋5发生堵塞，且便于对除尘布袋5进行拆卸清理和更换。

本实施例中，竖杆24的顶部固定安装有U形连接座29，且连接杆28转动安装在U形连接座29内，除尘室1的顶部设有进气管30，除尘室1的顶部设有出气管31，稳定杆21上活动套设有弹簧23，弹簧23的一端固定安装对应的滑动座22上，弹簧23的另一端固定安装在移动槽20的内壁上，第二限位块13的底部滚动安装有滚珠，且滚珠与对有的限位槽12滚动连接，第二凹槽8远离其开的一侧开设有第三凹槽，丝杆11的一端固定套设有第一轴承，且第一轴承的外圈固定安装在对应的第三凹槽的内壁上，转动杆18上固定套设有第二轴承，且第二轴承的外圈固定安装在第二孔的内壁上，转动杆18上套设有密封圈，且密封圈与第二孔密封连接，旋转电机25上固定安装有安装板，安装板上固定安装有螺栓，且安装板通过螺栓固定安装在除尘室1的内壁上，两个滑动座22相互远离的一侧均滚动安装有第二滚珠，且第二滚珠与对应的移动槽20滚动连接，通过旋钮19、转动杆18、第二锥形齿轮16、第一锥形齿轮14、丝杆11、螺杆槽10、限位杆9、第一限位块7和除尘布袋5相配合，转动旋钮19，旋钮19带动转动杆18进行转动，转动杆18带动第二锥形齿轮16进行转动，第二锥形齿轮16带动第一锥形齿轮14进行转动，第一锥形齿轮14带动丝杆11进行转动，丝杆11通过螺纹槽10带动限位杆9进行移动，限位杆9的移动使得限位杆9收纳到第二凹槽8内，解除了对于第一限位块7的限位的目的，向上移动除尘布袋5，从而取下除尘布袋5，并移动除尘布袋5进行清理维护，通过旋转电机25、转盘26、第一销轴27、连接杆28、竖杆24、安装座3、滑动座22、除尘布袋5和弹簧23相配合，启动旋转电机25，旋转电机25通过输出轴带动转盘26进行转动，转盘26带动第一销轴27进行转动，第一销轴27带动连接杆28进行移动，连接杆28带动竖杆24带动安装座3进行移动，安装座3带动滑动座22在移动槽20内进行滑动并对弹簧23进行压缩，转盘26带动连接杆28进行往复运动，实现了连接杆28带动安装座3进行上下往复运动的目的，安装座3带动除尘布袋5进行往复运动，实现了对除尘布袋5进行抖动的目的，本发明实用性能高，结构简单，操作方便，通过除尘布袋5往复运动，防止除尘布袋5发生堵塞，且便于对除尘布袋5进行拆卸清理和更换。

本实施例中，转动旋钮19，旋钮19带动转动杆18进行转动，转动杆18带动第二锥形齿轮16进行转动，第二锥形齿轮16带动第一锥形齿轮14进行转动，第一锥形齿轮14带动丝杆11进行转动，丝杆11通过螺纹槽10带动限位杆9进行移动，限位杆9的移动使得限位杆9收纳到第二凹槽8内，解除了对于第一限位块7的限位的目的，向上移动除尘布袋5，从而取下除尘布袋5，并移动除尘布袋5进行清理维护，工作时，启动旋转电机25，旋转电机25通过输出轴带动转盘26进行转动，转盘26带动第一销轴27进行转动，第一销轴27带动连接杆28进行移动，连接杆28带动竖杆24带动安装座3进行移动，安装座3带动滑动座22在移动槽20内进行滑动并对弹簧23进行压缩，转盘26带动连接杆28进行往复运动，实现了连接杆28带动安装座3进行上下往复运动的目的，安装座3带动除尘布袋5进行往复运动，实现了对除尘布袋5进行抖动的目的，便于对除尘布袋5进行抖动防止除尘布袋5堵塞，且便于对除尘布袋5进行拆卸清理，方便人们的使用。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
