技术领域

本发明涉及电热刀装置，特别涉及用于包装材料高温电热膜的升降调节电热刀装置。

背景技术

电热膜分为高温、低温电热膜；高温电热膜一般用于电子电器、军事等，如今科技生产的电热膜；电热膜供暖系统是区别于以散热器、空调、暖气片为代表的点式供暖系统、以发热电缆为代表的线式供暖系统；低温电热膜是一种通电后能发热的半透明聚酯薄膜，由可导电的特制油墨、金属载流条经加工、热压在绝缘聚酯薄膜间制成。工作时以电热膜为发热体，将热量以辐射的形式送入空间，使人体和物体首先得到温暖，其综合效果优于传统的对流供暖方式。低温辐射电热膜系统由电源、温控器、连接件、绝缘层、电热膜及饰面层构成。电源经导线连通电热膜，将电能转化为热能。现有的高温电热膜不方便进行钻孔操作，尤其是电热钻孔操作效率低。

发明内容

本发明所要解决的技术问题是提供固定筒通过卡块带动电热钻实现竖直滑动调节，电热钻通电发热，通过电热钻可以方便对高温电热膜进行快速钻孔操作，从而大大提高了钻孔操作的效率的用于包装材料高温电热膜的升降调节电热刀装置。

本发明是通过以下技术方案来实现的：

用于包装材料高温电热膜的升降调节电热刀装置，包括固定板，固定板的前部设有侧板，侧板与固定板的前部之间设有连接块，侧板的前部设有基板，基板的正面一侧设有第一导轨，基板的正面另一侧设有第二导轨；基板的顶部一侧设有第一固定轴，第一固定轴的下端设有第一固定环，第一固定环安装在基板的顶部一侧上，第一固定轴的上端设有第一锁母；基板的顶部另一侧设有第二固定轴，第二固定轴的下端设有第二固定环，第二固定环安装在基板的顶部另一侧上；第二固定轴的上端设有第二锁母；基板的正面设有移动板，移动板的背部一侧设有第一滑座，第一滑座安装在第一导轨上，移动板的背部另一侧设有第二滑座，第二滑座安装在第二导轨上；移动板的下部设有定位板，定位板的两侧均设有定位块，定位块的前部设有定位部，定位部上设有定位孔，定位部的下部设有电热刀机构；电热刀机构包括固定筒，固定筒的上端设有安装轴，安装轴的端部设有固定管，安装轴安装在定位孔内，固定管固定在定位部的上部，固定筒固定在定位部的下部，固定筒的下端设有电热钻，电热钻的端部为尖角状。

进一步地，所述固定筒的下端设有卡槽，卡槽卡接有卡块，电热钻的根部安装在卡块内，固定筒的下端两外侧部位置设有锁块，锁块上设有锁部，锁部插接有操作轴，固定筒、卡块以及锁块之间插接有锁销；卡块的前部两侧均设有调节槽。

进一步地，所述第一滑座的两内侧均设有滑部，第一导轨的两外侧均设有第一凹槽，滑部安装在第一凹槽内。

进一步地，所述第二导轨的两外侧均设有第二凹槽，第二滑座的内侧部位置安装在第二凹槽内。

进一步地，所述固定筒、安装轴以及固定管为一体结构。

进一步地，所述定位板、定位块以及定位部为一体结构。

本发明的有益效果是：通过固定板、侧板以及连接块可以方便对该电热刀装置进行牢固安装；第一滑座沿着第一导轨实现滑动调节，第二滑座沿着第二导轨实现滑动调节，从而可以方便控制移动板沿着第一导轨与第二导轨实现竖直滑动调节，移动板通过定位板、定位块以及定位部带动电热刀机构实现竖直滑动调节，固定筒通过卡块带动电热钻实现竖直滑动调节，电热钻通电发热，通过电热钻可以方便对高温电热膜进行快速钻孔操作，从而大大提高了钻孔操作的效率。

附图说明

为了易于说明，本发明由下述的具体实施例及附图作以详细描述。

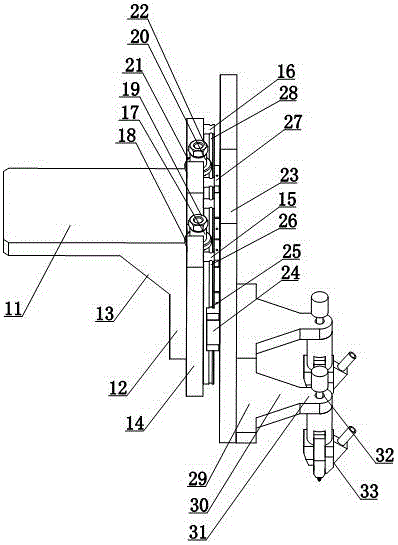

图1为本发明用于包装材料高温电热膜的升降调节电热刀装置的结构示意图；

图2为本发明所述电热刀机构的结构示意图。

具体实施方式

下面结合附图对本发明的优选实施例进行详细阐述，以使本发明的优点和特征能更易于被本领域技术人员理解，从而对本发明的保护范围做出更为清楚明确的界定。

如图1与图2所示，用于包装材料高温电热膜的升降调节电热刀装置，包括固定板11，固定板11的前部设有侧板12，侧板12与固定板11的前部之间设有连接块13，侧板12的前部设有基板14，基板14的正面一侧设有第一导轨15，基板14的正面另一侧设有第二导轨16；基板14的顶部一侧设有第一固定轴17，第一固定轴17的下端设有第一固定环18，第一固定环18安装在基板14的顶部一侧上，第一固定轴17的上端设有第一锁母19；基板14的顶部另一侧设有第二固定轴20，第二固定轴20的下端设有第二固定环21，第二固定环21安装在基板14的顶部另一侧上；第二固定轴20的上端设有第二锁母22；基板14的正面设有移动板23，移动板23的背部一侧设有第一滑座24，第一滑座24安装在第一导轨15上，移动板23的背部另一侧设有第二滑座27，第二滑座27安装在第二导轨16上；移动板23的下部设有定位板29，定位板29的两侧均设有定位块30，定位块30的前部设有定位部31，定位部31上设有定位孔32，定位部31的下部设有电热刀机构33；电热刀机构33包括固定筒34，固定筒34的上端设有安装轴35，安装轴35的端部设有固定管36，安装轴35安装在定位孔32内，固定管36固定在定位部31的上部，固定筒34固定在定位部31的下部，固定筒34的下端设有电热钻39，电热钻39的端部为尖角状；固定筒34的下端设有卡槽37，卡槽37卡接有卡块38，电热钻39的根部安装在卡块38内，固定筒34的下端两外侧部位置设有锁块40，锁块40上设有锁部41，锁部41插接有操作轴42，固定筒34、卡块38以及锁块40之间插接有锁销43；卡块38的前部两侧均设有调节槽44；第一滑座24的两内侧均设有滑部25，第一导轨15的两外侧均设有第一凹槽26，滑部25安装在第一凹槽26内；第二导轨16的两外侧均设有第二凹槽28，第二滑座27的内侧部位置安装在第二凹槽28内；固定筒34、安装轴35以及固定管36为一体结构；定位板29、定位块30以及定位部31为一体结构。

本发明用于包装材料高温电热膜的升降调节电热刀装置，通过固定板11、侧板12以及连接块13可以方便对该电热刀装置进行牢固安装；第一滑座24沿着第一导轨15实现滑动调节，第二滑座27沿着第二导轨16实现滑动调节，从而可以方便控制移动板23沿着第一导轨15与第二导轨16实现竖直滑动调节，移动板23通过定位板29、定位块30以及定位部31带动电热刀机构33实现竖直滑动调节，固定筒34通过卡块38带动电热钻39实现竖直滑动调节，电热钻39通电发热，通过电热钻39可以方便对高温电热膜进行快速钻孔操作，从而大大提高了钻孔操作的效率。

其中，固定筒34的下端设有卡槽37，卡槽37卡接有卡块38，电热钻39的根部安装在卡块38内，固定筒34的下端两外侧部位置设有锁块40，锁块40上设有锁部41，锁部41插接有操作轴42，固定筒34、卡块38以及锁块40之间插接有锁销43；卡块38的前部两侧均设有调节槽44；所以固定筒34通过卡槽37可以方便对卡块38进行牢固卡接，通过卡块38可以方便对电热钻39进行牢固安装。

其中，第一滑座24的两内侧均设有滑部25，第一导轨15的两外侧均设有第一凹槽26，滑部25安装在第一凹槽26内；第二导轨16的两外侧均设有第二凹槽28，第二滑座27的内侧部位置安装在第二凹槽28内；所以扣接更加牢固，滑动稳定性更加好。

其中，固定筒34、安装轴35以及固定管36为一体结构；定位板29、定位块30以及定位部31为一体结构；所以连接更加牢固。

其中，电热钻39的外表面设有外螺纹，所述外螺纹呈螺旋状，电热钻39的端部为尖角状，电热钻39的根部安装在卡块38的端部内，电热钻39的内部设有电热丝，电热钻39的内部为空腔结构，电热丝呈螺旋状，所述电热丝安装在电热钻39的内部；所以电热丝通电产热，通过电热丝可以大大增加电热钻39的电热效果，大大提高了钻孔操作的效率。

以上所述，仅为本发明的具体实施方式，但本发明的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本发明的保护范围之内。因此，本发明的保护范围应该以权利要求书所限定的保护范围为准。
