技术领域

本发明涉及新能源技术领域，具体为一种方便调节的太阳能光伏板。

背景技术

新能源又称非常规能源，一般是指在新技术基础上加以开发利用的可再生能源，包括太阳能、生物质能、风能、地热能、波浪能、洋流能、潮汐能以及海洋表面与深层之间的热循环等，此外，还有氢能、沼气、酒精、甲醇等，而已经广泛利用的煤炭、石油、天然气、水能等能源，称为常规能源，随着常规能源的有限性以及环境问题的日益突出，以环保和可再生为特质的新能源越来越得到各国的重视，在中国可以形成产业的新能源主要包括水能、风能、生物质能、太阳能、地热能等，是可循环利用的清洁能源，新能源产业的发展既是整个能源供应系统的有效补充手段，也是环境治理和生态保护的重要措施，是满足人类社会可持续发展需要的最终能源选择，其中太阳能是指太阳光的辐射能量，太阳能的主要利用形式有太阳能的光热转换、光电转换以及光化学转换三种主要方式，其中太阳能光伏板就是太阳能中的光电转换方式，太阳能光伏板的组件就是一种暴露在阳光下便会产生直流电的发电装置，几乎全部以半导体物料制成的薄身固体光伏电池组成，其具有更高的发电效率和更好的环保性能。

如中国专利CN105897126A太阳能光伏板支架结构，属于太阳能光伏系统的辅助设施技术领域，该支架满足太阳能光伏板的宽度变化要求及对多枚太阳能光伏板的架设定位要求，避免产生挠度，保障连接的可靠性和整体的稳定性，如中国专利CN105305947A是太阳能光伏板转向装置，该装置支撑顶部的太阳能光伏板面呈不同角度方向倾斜，追踪太阳最佳照射角度，实现最大化收获太阳能，提高效能，但是上述的两种装置都不方便对太阳能光伏的调节，导致太阳能光伏板的工作效率下降，故而提出一种方便调节的太阳能光伏板来解决上述所提到问题。

发明内容

(一)解决的技术问题

针对现有技术的不足，本发明提供了一种方便调节的太阳能光伏板，具备方便调节的优点，解决了部分太阳能光伏板不方便调节的问题。

(二)技术方案

为实现上述方便调节的太阳能光伏板的目的，本发明提供如下技术方案：一种方便调节的太阳能光伏板，包括安装座，所述安装座顶部的两侧均开设有螺丝孔，两个所述螺丝孔的内部均穿插设置有拧紧螺丝，所述安装座的顶部固定安装有固定圆环，所述固定圆环的内部设置有支撑三角板，所述支撑三角板侧面的三个角上均固定安装有第一滑块，所述固定圆环的内壁上开设有与第一滑块相对应的环形滑槽，所述支撑三角板顶部的左侧固定安装有两个第一定位座，两个所述第一定位座上均穿插设置有第一销轴，所述支撑三角板顶部的右侧固定安装有第一支撑杆，所述第一支撑杆的内部开设有柱形内腔，所述柱形内腔的内部设置有第二支撑杆，所述第二支撑杆的顶部贯穿柱形内腔并延伸至第一支撑杆的顶部，所述第二支撑杆的底部固定安装有限位块，所述限位块的两侧均开设有矩形内腔，两个所述矩形内腔的内部均设置有T形卡杆，两个所述T形卡杆远离限位块的一端均贯穿矩形内腔并延伸至限位块的外侧，所述矩形内腔的内部并且位于T形卡杆相对的一侧设置有短弹簧，所述柱形内腔内壁的两侧开设有与T形卡杆头部相对应的卡槽，所述限位块的正面和背面均固定安装有第二滑块，所述柱形内腔内壁的正面和背面均开设有与两个第二滑块相对应的条形滑槽，所述柱形内腔的内部并且位于限位块的底部设置有第一弹簧，所述柱形内腔的内部并且位于第二支撑杆的外侧套设有第二弹簧，所述第二支撑杆的顶部固定安装有第二定位座，所述第二定位座上穿插设置有第二销轴，所述第二支撑杆正面和背面的顶部均固定安装有手持杆，所述支撑三角板的顶部设置有与其相对应的安装三角板，所述安装三角板的左侧固定安装有光伏板本体，所述安装三角板右侧的顶部固定安装有与第二定位座相对应的第二连接座，所述安装三角板的底部固定安装有与第一定位座相对应的两个第一连接块。

优选的，所述支撑三角板通过第一定位座、第一销轴和第一连接块与安装三角板活动连接，所述第二支撑杆通过第二定位座、第二销轴和第二连接座与安装三角板活动连接。

优选的，所述支撑三角板通过第一滑块和环形滑槽与固定圆环滑动连接，所述卡槽和两个T形卡杆相背的一端均呈梯形状。

优选的，所述第二支撑杆通过限位块、第二滑块和条形滑槽与第一支撑杆滑动连接，所述第二支撑杆通过限位块、T形卡杆、短弹簧、和卡槽与第一支撑杆卡接。

优选的，所述短弹簧的一端与T形卡杆固定连接，所述短弹簧的另一端与矩形内腔固定连接。

优选的，所述安装三角板的活动角度在五度至七十度之间，所述限位块上的两个T形卡杆之间的连接线与两个第二滑块之间的连接线相互垂直。

优选的，所述卡槽等距离排列在柱形内腔的内壁上，所述条形滑槽的长度小于柱形内腔的长度。

优选的，所述第一弹簧和第二弹簧的顶部分别与限位块的底部和柱形内腔的内顶壁固定连接，所述第一弹簧和第二弹簧的底部分别与柱形内腔的内底壁和限位块的顶部固定连接。

(三)有益效果

与现有技术相比，本发明提供了一种方便调节的太阳能光伏板，具备以下有益效果：

1、该方便调节的太阳能光伏板，支撑三角板通过第一滑块和环形滑槽的方式，使支撑三角板在固定圆环的内部实现三百六十度的旋转，方便了使用者对光伏板本体的方向调节，有效的满足的光伏板本体对不同方向的光线需求，有效的提高了光伏板本体的工作效率。

2、该方便调节的太阳能光伏板，通过光伏板本体的方式，有效的减少对传统的电能的消耗，达到节能环保的效果，同时光伏板本体具有安装简便、高效节能、健康、绿色环保、质量可靠、光效率高和安全系数高的优点，同时光伏板本体采用半导体材料构成的，光伏板本体发电过程简单，没有机械转动部件，不消耗燃料，不排放包括温室气体在内的任何物质，无噪声、无污染，而且太阳能资源分布广泛且取之不尽、用之不竭，因此，与风力发电、生物质能发电和核电等新型发电技术相比，光伏板本体发电是一种最具可持续发展理想特征的可再生能源发电技术，有效的减少了对环境的污染。

3、该方便调节的太阳能光伏板，通过第一支撑杆和第二支撑杆的方式，可以使光伏板本体进行高度调节，从而方便光伏板本体的使用和光伏板本体的修理，通过在第一支撑杆的内部设置有第一弹簧和第二弹簧，可以有效的使第二支撑杆的方便伸缩，有效的减少第二支撑杆的伸缩的难度，在使用者觉得光线与光伏板本体不成直角照射时，通过人工握住手持杆向上推动或者向下拉动，当光伏板本体达到与光线理想角度后，通过在限位块内部的短弹簧、T形卡杆和在柱形内腔的内壁上的相对应的卡槽，可以有效的卡住第二支撑杆，使第二支撑杆不易滑脱，有效的提高了光伏板本体的照射角度，有效的提高了光伏板本体的工作效率。

附图说明

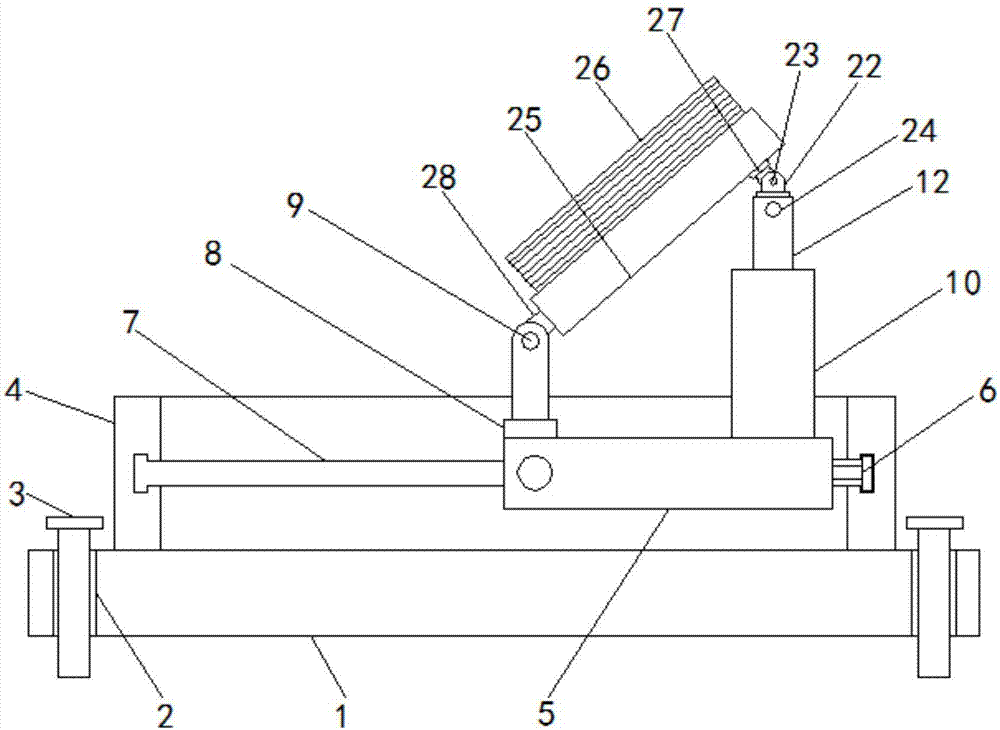

图1为本发明提出的一种方便调节的太阳能光伏板结构示意图；

图2为本发明提出的一种方便调节的太阳能光伏板第一支撑杆与第二支撑杆实务连接结构剖视图；

图3为本发明提出的一种方便调节的太阳能光伏板第一支撑杆与第二支撑杆实务连接结构俯视剖视图；

图4为本发明提出的一种方便调节的太阳能光伏板固定圆环和支撑三角板的结构俯视图；

图5为本发明提出的一种方便调节的太阳能光伏板安装三角板和光伏板本体的结构仰视图。

图中：1安装座、2螺丝孔、3拧紧螺丝、4固定圆环、5支撑三角板、6第一滑块、7环形滑槽、8第一定位座、9第一销轴、10第一支撑杆、11柱形内腔、12第二支撑杆、13限位块、14矩形内腔、15T形卡杆、16短弹簧、17卡槽、18第二滑块、19条形滑槽、20第一弹簧、21第二弹簧、22第二定位座、23第二销轴、24手持杆、25安装三角板、26光伏板本体、27第二连接座、28第一连接块。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-5，一种方便调节的太阳能光伏板，包括安装座1，安装座1顶部的两侧均开设有螺丝孔2，两个螺丝孔2的内部均穿插设置有拧紧螺丝3，安装座1的顶部固定安装有固定圆环4，固定圆环4的内部设置有支撑三角板5，支撑三角板5通过第一滑块6和环形滑槽7的方式，使支撑三角板5在固定圆环4的内部实现三百六十度的旋转，方便了使用者对光伏板本体26的方向调节，有效的满足的光伏板本体26对不同方向的光线需求，有效的提高了光伏板本体26的工作效率，支撑三角板5侧面的三个角上均固定安装有第一滑块6，固定圆环4的内壁上开设有与第一滑块6相对应的环形滑槽7，支撑三角板5通过第一滑块6和环形滑槽7与固定圆环4滑动连接，支撑三角板5顶部的左侧固定安装有两个第一定位座8，两个第一定位座8上均穿插设置有第一销轴9，支撑三角板5顶部的右侧固定安装有第一支撑杆10，第一支撑杆10的内部开设有柱形内腔11，柱形内腔11的内部设置有第二支撑杆12，通过第一支撑杆10和第二支撑杆12的方式，可以使光伏板本体26进行高度调节，从而方便光伏板本体26的使用和光伏板本体26的修理，第二支撑杆12的顶部贯穿柱形内腔11并延伸至第一支撑杆10的顶部，第二支撑杆12的底部固定安装有限位块13，通过在限位块13内部的短弹簧16、T形卡杆15和在柱形内腔11的内壁上的相对应的卡槽17，可以有效的卡住第二支撑杆12，使第二支撑杆12不易滑脱，有效的提高了光伏板本体26的照射角度，有效的提高了光伏板本体26的工作效率，限位块13的两侧均开设有矩形内腔14，两个矩形内腔14的内部均设置有T形卡杆15，两个T形卡杆15远离限位块13的一端均贯穿矩形内腔14并延伸至限位块13的外侧，矩形内腔14的内部并且位于T形卡杆15相对的一侧设置有短弹簧16，短弹簧16的一端与T形卡杆15固定连接，短弹簧16的另一端与矩形内腔14固定连接，柱形内腔11内壁的两侧开设有与T形卡杆15头部相对应的卡槽17，卡槽17和两个T形卡杆15相背的一端均呈梯形状，第二支撑杆12通过限位块13、T形卡杆15、短弹簧16、和卡槽17与第一支撑杆10卡接，卡槽17等距离排列在柱形内腔11的内壁上，限位块13的正面和背面均固定安装有第二滑块18，限位块13上的两个T形卡杆15之间的连接线与两个第二滑块18之间的连接线相互垂直，柱形内腔11内壁的正面和背面均开设有与两个第二滑块18相对应的条形滑槽19，第二支撑杆12通过限位块13、第二滑块18和条形滑槽19与第一支撑杆10滑动连接，条形滑槽19的长度小于柱形内腔11的长度，柱形内腔11的内部并且位于限位块13的底部设置有第一弹簧20，柱形内腔11的内部并且位于第二支撑杆12的外侧套设有第二弹簧21，第一弹簧20和第二弹簧21的顶部分别与限位块13的底部和柱形内腔11的内顶壁固定连接，第一弹簧20和第二弹簧21的底部分别与柱形内腔11的内底壁和限位块13的顶部固定连接，通过在第一支撑杆10的内部设置有第一弹簧20和第二弹簧21，可以有效的使第二支撑杆12的方便伸缩，有效的减少第二支撑杆12的伸缩的难度，第二支撑杆12的顶部固定安装有第二定位座22，第二定位座22上穿插设置有第二销轴23，第二支撑杆12正面和背面的顶部均固定安装有手持杆24，支撑三角板5的顶部设置有与其相对应的安装三角板25，安装三角板25的活动角度在五度至七十度之间，第二支撑杆12通过第二定位座22、第二销轴23和第二连接座27与安装三角板25活动连接，安装三角板25的左侧固定安装有光伏板本体26，光伏板本体26有效的减少对传统的电能的消耗，达到节能环保的效果，同时光伏板本体26具有安装简便、高效节能、健康、绿色环保、质量可靠、光效率高和安全系数高的优点，同时光伏板本体26采用半导体材料构成的，光伏板本体26发电过程简单，没有机械转动部件，不消耗燃料，不排放包括温室气体在内的任何物质，无噪声、无污染，而且太阳能资源分布广泛且取之不尽、用之不竭，因此，与风力发电、生物质能发电和核电等新型发电技术相比，光伏板本体26发电是一种最具可持续发展理想特征的可再生能源发电技术，有效的减少了对环境的污染，安装三角板25右侧的顶部固定安装有与第二定位座22相对应的第二连接座27，安装三角板25的底部固定安装有与第一定位座8相对应的两个第一连接块28，支撑三角板5通过第一定位座8、第一销轴9和第一连接块28与安装三角板25活动连接，支撑三角板5通过第一滑块6和环形滑槽7的方式，使支撑三角板5在固定圆环4的内部实现三百六十度的旋转，方便了使用者对光伏板本体26的方向调节，有效的满足的光伏板本体26对不同方向的光线需求，有效的提高了光伏板本体26的工作效率，并且，通过光伏板本体26的方式，有效的减少对传统的电能的消耗，达到节能环保的效果，同时光伏板本体26具有安装简便、高效节能、健康、绿色环保、质量可靠、光效率高和安全系数高的优点，同时光伏板本体26采用半导体材料构成的，光伏板本体26发电过程简单，没有机械转动部件，不消耗燃料，不排放包括温室气体在内的任何物质，无噪声、无污染，而且太阳能资源分布广泛且取之不尽、用之不竭，因此，与风力发电、生物质能发电和核电等新型发电技术相比，光伏板本体26发电是一种最具可持续发展理想特征的可再生能源发电技术，有效的减少了对环境的污染，并且，通过第一支撑杆10和第二支撑杆12的方式，可以使光伏板本体26进行高度调节，从而方便光伏板本体26的使用和光伏板本体26的修理，通过在第一支撑杆10的内部设置有第一弹簧20和第二弹簧21，可以有效的使第二支撑杆12的方便伸缩，有效的减少第二支撑杆12的伸缩的难度，在使用者觉得光线与光伏板本体26不成直角照射时，通过人工握住手持杆24向上推动或者向下拉动，当光伏板本体26达到与光线理想角度后，通过在限位块13内部的短弹簧16、T形卡杆15和在柱形内腔11的内壁上的相对应的卡槽17，可以有效的卡住第二支撑杆12，使第二支撑杆12不易滑脱，有效的提高了光伏板本体26的照射角度，有效的提高了光伏板本体26的工作效率。

综上所述，该方便调节的太阳能光伏板，支撑三角板5通过第一滑块6和环形滑槽7的方式，使支撑三角板5在固定圆环4的内部实现三百六十度的旋转，方便了使用者对光伏板本体26的方向调节，有效的满足的光伏板本体26对不同方向的光线需求，有效的提高了光伏板本体26的工作效率。

并且，该方便调节的太阳能光伏板，通过光伏板本体26的方式，有效的减少对传统的电能的消耗，达到节能环保的效果，同时光伏板本体26具有安装简便、高效节能、健康、绿色环保、质量可靠、光效率高和安全系数高的优点，同时光伏板本体26采用半导体材料构成的，光伏板本体26发电过程简单，没有机械转动部件，不消耗燃料，不排放包括温室气体在内的任何物质，无噪声、无污染，而且太阳能资源分布广泛且取之不尽、用之不竭，因此，与风力发电、生物质能发电和核电等新型发电技术相比，光伏板本体26发电是一种最具可持续发展理想特征的可再生能源发电技术，有效的减少了对环境的污染。

并且，该方便调节的太阳能光伏板，通过第一支撑杆10和第二支撑杆12的方式，可以使光伏板本体26进行高度调节，从而方便光伏板本体26的使用和光伏板本体26的修理，通过在第一支撑杆10的内部设置有第一弹簧20和第二弹簧21，可以有效的使第二支撑杆12的方便伸缩，有效的减少第二支撑杆12的伸缩的难度，在使用者觉得光线与光伏板本体26不成直角照射时，通过人工握住手持杆24向上推动或者向下拉动，当光伏板本体26达到与光线理想角度后，通过在限位块13内部的短弹簧16、T形卡杆15和在柱形内腔11的内壁上的相对应的卡槽17，可以有效的卡住第二支撑杆12，使第二支撑杆12不易滑脱，有效的提高了光伏板本体26的照射角度，有效的提高了光伏板本体26的工作效率。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
