技术领域

本实用新型涉及土壤检测技术领域，具体是一种用于土壤检测的除根装置。

背景技术

在土壤检测过程中，研磨是必不可少的步骤，采回的土壤需要经过研磨，这样可以更好的配合做实验，现有的土壤检测收集装置在泥土中不可避免的存在植物生长的根系，在检测过程中中根系经常会造成收集数据不准确，从而影响实验结果的问题；且现有的土壤检测收集装置通过刀口插入土壤，再将刀口内的土壤取出收集采样检测，这种形式的采集方法较繁冗，结构较笨重，采集的土壤内空气容易与外部空气混杂，造成检测结构不准确，并且土壤样品需要转移造成的损失和污染的问题。

实用新型内容

本实用新型旨在于解决上述背景技术中存在的缺点，提供一种用于土壤检测的除根装置。

为实现上述目的，本实用新型提供如下技术方案，

一种用于土壤检测的除根装置，包括罐体、支架、倒入槽和盖板，所述罐体上方通过螺栓固定安装有支架，所述罐体左侧上方通过螺栓固定安装有倒入槽，所述罐体下方通过合页转动连接有盖板，所述罐体内部中侧通过螺栓固定安装有固定架，所述固定架内部中心处开口设置有开口，所述开口内部固定设置有轴承，所述罐体内部底端通过螺栓固定安装有加热板，所述罐体右侧通过螺栓固定安装有蓄电池，所述罐体右侧靠近蓄电池一侧通过螺栓固定安装有加热板控制开关，所述支架内部转动连接有转杆，所述转杆外侧固定设置有毛刷。

进一步的，所述毛刷在转杆外侧呈圆环状均匀排列设置，且转杆外侧的毛刷位于罐体内部上半部分。

进一步的，所述转杆设有与轴承配套使用的环形槽，且环形槽与轴承之间转动连接。

进一步的，所述加热板和加热板控制开关分别与蓄电池之间通过导线电性连接。

进一步的，所述加热板截面呈圆弧状，且加热板通过蓄电池与加热板控制开关配合开启关闭。

进一步的，所述倒入槽呈L状，且罐体与倒入槽之间呈贯穿设置。

本实用新型提供了一种用于土壤检测的除根装置，具有以下有益效果：

1、本实用优点在于能够对罐体内部收集的土壤进行烘干，使其土壤中的植物根系失去生命力，提高土壤的通透性，可以根据需求对土壤样品进行保温，进而保证了样品的状态，使得样品实验数据更加准确。

2、其次，能够对罐体内的泥土进行打散筛选，一方面使泥土很少粘附在罐体内表面上，一方面能够有针对地对不同深度的土层土壤进行收集打散，不需要人工打散，整体装置简单携带轻便，可考虑使用罐体下方通过合页转动连接的盖板来收集携带取放，且不易造成土壤样品的损失和污染。

附图说明

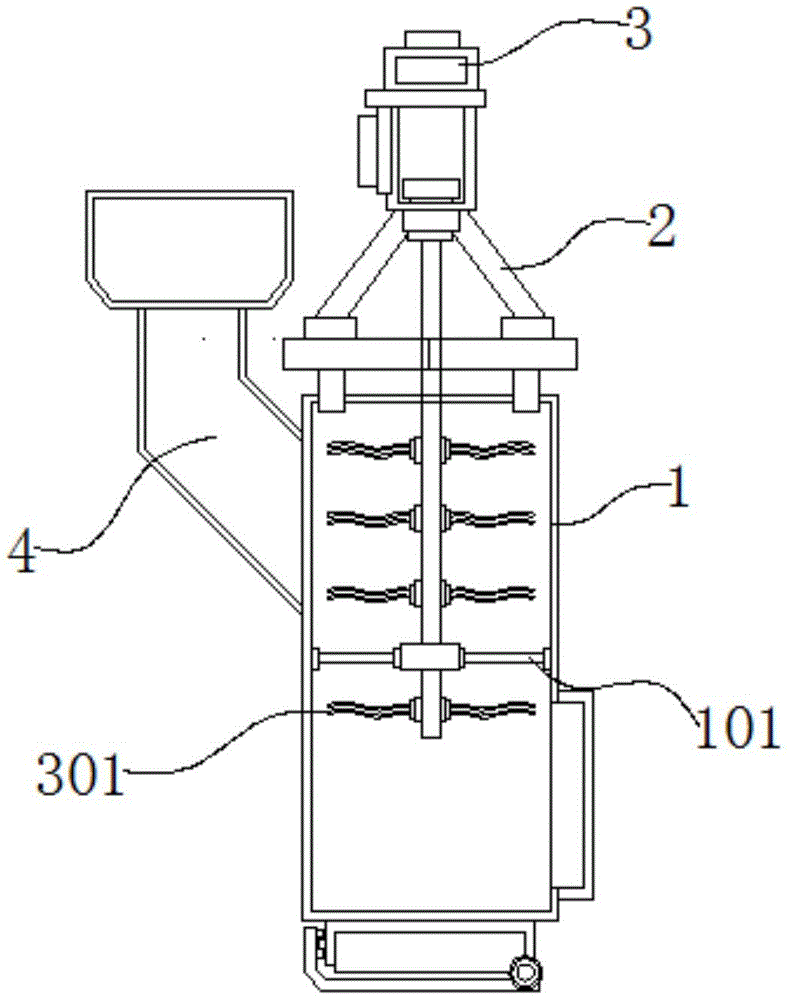

图1为本实用新型的整体结构示意图。

图2为本实用新型的罐体剖面示意图。

图3为本实用新型的局部剖面示意图。

图1-3中：罐体1、固定架101、开口102、轴承103、加热板104、蓄电池105、加热板控制开关106、支架2、转杆3、毛刷301、倒入槽4、盖板5。

具体实施方式

基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3中，

本实施例提供的一种用于土壤检测的除根装置，包括罐体1、支架2、倒入槽4和盖板5，罐体1上方通过螺栓固定安装有支架2，罐体1左侧上方通过螺栓固定安装有倒入槽4，罐体1下方通过合页转动连接有盖板5，罐体1内部中侧通过螺栓固定安装有固定架101，固定架101内部中心处开口设置有开口102，开口102内部固定设置有轴承103，罐体1内部底端通过螺栓固定安装有加热板104，罐体1右侧通过螺栓固定安装有蓄电池105，罐体1右侧靠近蓄电池105一侧通过螺栓固定安装有加热板控制开关106，支架2内部转动连接有转杆3，转杆3外侧固定设置有毛刷301。

进一步的，毛刷301在转杆3外侧呈圆环状均匀排列设置，且转杆3外侧的毛刷301位于罐体1内部上半部分，使用者将转杆3外侧呈圆环状均匀排列设置的对毛刷301对罐体1内的泥土进行打散筛选，这样可以更好的配合做实验。

进一步的，转杆3设有与轴承103配套使用的环形槽，且环形槽与轴承103之间转动连接，使其转杆3与轴承103之间的转动过程中保持稳定性。

进一步的，加热板104和加热板控制开关106分别与蓄电池105之间通过导线电性连接，使用者可通过罐体1内部底端的加热板104对收集的土壤进行烘干，使其土壤中的植物根系失去生命力。

进一步的，加热板104截面呈圆弧状，且加热板104通过蓄电池105与加热板控制开关106配合开启关闭，提高土壤的通透性，可以根据需求对土壤样品进行保温，进而保证了样品的状态。

进一步的，倒入槽4呈L状，且罐体1与倒入槽4之间呈贯穿设置，使用者将土壤检测收集的泥土放置在倒入槽4中，接着泥土从倒入槽4滑入至罐体1。

其中，转杆3也可换装安装为微型马达，提高毛刷301的转动效果，也减少人工操作。

工作原理：

首先使用者将土壤检测收集的泥土放置在倒入槽4中，接着泥土从倒入槽4滑入至罐体1，然后使用者转动支架2内部的转杆3，再接着毛刷301在转杆3外侧呈圆环状均匀排列设置对罐体1内的泥土进行打散筛选，一方面使泥土很少粘附在罐体1内表面上，一方面能够有针对地对不同深度的土层土壤进行收集打散，这样可以更好的配合做实验，可考虑使用罐体1下方通过合页转动连接的盖板5来收集携带取放，且不易造成土壤样品的损失和污染，再实际使用过程中，使用者可通过罐体1内部底端的加热板104对收集的土壤进行烘干，使其土壤中的植物根系失去生命力，提高土壤的通透性。

该种用于土壤检测的除根装置能够根据需求对土壤样品进行保温，进而保证了样品的状态，使得样品实验数据更加准确，同时不易造成土壤样品的损失和污染。
