技术领域

本实用新型涉及运动测量器具技术领域，具体为一种自动复位测距仪。

背景技术

在我们国家，跳远是中学以及大学每年体质测试的必测项目，跳远，又名急行跳远。由助跑、起跳、腾空和落地等动作组合而成。运动员沿直线助跑，在起跳板前沿线后用单足起跳，经腾空阶段，然后用双足在沙坑落地。比赛时以跳的远度决定名次，目前跳远测量技术考虑不全面，具有以下弊端：

1、在进行跳远距离测量时，采用量尺衡量长度，人工读写结果，测试步骤繁琐，如待测人员众多则会浪费大量时间和精力。

2、因为需要裁判目测成绩，所以测量结果精确度较低，存在人为的误差，影响待测人员的成绩。

实用新型内容

本实用新型的旨在于解决现有跳远测量装置效率低，准确性差的技术问题，提供一种可自动复位的跳远测距仪，该装置中通过设置压板部件，能够提高稳定效果，具有广泛的实用性，以解决上述背景技术中提出的现有的可自动复位的跳远测距仪无法快速拼装，无法有效的保证稳定性的问题。

为实现上述目的，本实用新型提供如下技术方案：一种可自动复位的跳远测距仪，包括测距框、复位装置和防滑固定装置，复位装置嵌入于测距框，防滑固定装置固定于测距框底部；

测距框包括刻度表、限位块和滑动槽，刻度表标刻于测距框两侧边缘处，滑动槽嵌入于测距框两侧，限位块固定于滑动槽近起跳线端；

复位装置包括滑动板、弹簧、指示标、滑块和弹簧固定环，滑块活动嵌入于滑动槽，弹簧固定于滑块一侧，滑动板固定于滑块顶部，指示标钉接于滑动板两端，弹簧固定环贯穿固定于限位块；

防滑固定装置包括防滑条、旋转轴和支撑柱，防滑条胶接于测距框底部，旋转轴嵌入固定于测距框底部，支撑柱一头铰接于旋转轴。

作为本实用新型进一步的方案：所述弹簧固定环固定连接弹簧一端。

作为本实用新型进一步的方案：所述旋转轴可旋转角度为0-90°。

作为本实用新型进一步的方案：所述指示标为直角三角形，且指示标直角线平行于刻度表。

作为本实用新型进一步的方案：所述滑块滑动连接于滑动槽，且滑块底部活动连接有滑动轮。

作为本实用新型进一步的方案：所述刻度表单位精确到mm。

作为本实用新型进一步的方案：所述防滑条为橡胶条或PVC条材质制成。

本实用新型的有益效果为：

(1)通过在本实用新型中设置弹簧，由弹簧于限位块的固定连接，弹簧的弹性拉力使得滑块可以在滑动槽内部滑动后自动复位，避免了裁判员手动归位带来的麻烦，减少了时间和精力的浪费，增加工作效率。

(2)该种可自动复位的跳远测距仪的优点在于，设置有刻度表，标刻于测距框边缘的刻度表使得跳远落地后，可直接通过滑动板的滑动连接进行指示标读数，不需再用量尺衡量长度。

(3)该种可自动复位的跳远测距仪设置有防滑条，通过设置防滑条使得在使用时可以防止测距框在地面位移，防止读数不准确，影响运动员成绩。

综上，可自动复位的跳远测距仪自动复位防位移效果好，可以增加自动回弹性，有很高的推广价值。

附图说明

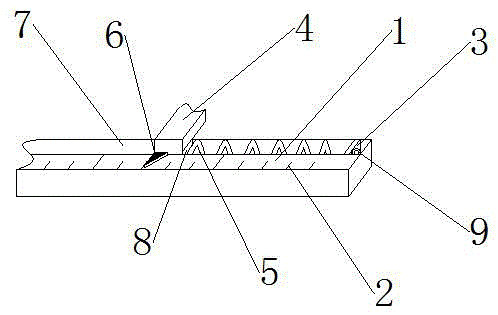

图1为本实用新型的局部结构示意图。

图2为本实用新型的整体俯视结构示意图。

图3为本实用新型的测距框底部结构示意图。

图4为本实用新型的滑动板局部结构示意图。

图1-4中：1-测距框，2-刻度表，3-限位块，4-滑动板，5-弹簧，6-指示标，7-滑动槽，8-滑块，9-弹簧固定环，10-防滑条，11-旋转轴，12-支撑柱。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型中使用的刻度表2、弹簧5、滑动槽7、滑块8、防滑条10、旋转轴11、支撑柱12均可以通过市场购买或私人订制所得。

请参阅图1～4，本实用新型实施例中，一种可自动复位的跳远测距仪，包括测距框1、复位装置和防滑固定装置，复位装置嵌入于测距框1，防滑固定装置固定于测距框1底部；

测距框1包括刻度表2、限位块3和滑动槽7，刻度表2标刻于测距框1两侧边缘处，标刻于测距框1边缘的刻度表2使得跳远落地后，可直接通过滑动板4的滑动连接进行指示标6读数，滑动槽7嵌入于测距框1两侧，限位块3固定于滑动槽7近起跳线端；

复位装置包括滑动板4、弹簧5、指示标6、滑块8和弹簧固定环9，滑块8活动嵌入于滑动槽7，弹簧5固定于滑块8一侧，由弹簧5于限位块3的固定连接，弹簧5的弹性拉力使得滑块8可以在滑动槽7内部滑动后自动复位，避免了裁判员手动归位带来的麻烦，滑动板4固定于滑块8顶部，指示标6钉接于滑动板4两端，弹簧固定环9贯穿固定于限位块3；

防滑固定装置包括防滑条10、旋转轴11和支撑柱12，防滑条10胶接于测距框1底部，通过设置防滑条10使得在使用时可以防止测距框1在地面位移，防止读数不准确，旋转轴11嵌入固定于测距框1底部，支撑柱12一头铰接于旋转轴11。

在使用本实用新型一种可自动复位的跳远测距仪时，首先，将测距框1放置于跳远位置，滑动板4与起跳线重合，由防滑条10接触地面防止测距框1滑动，运动员在跳跃落地后，裁判推动滑动板4在滑动槽7内滑动，使滑动板4触碰于运动员落地处，使得指示标6对准刻度表2，进行测距读数完成后，松开滑动板4，在弹簧5的拉动下将滑块8拉回，完成测距仪的自动复位，在进行跳远在沙坑跳远时，将支撑柱12通过旋转轴11打开呈垂直状，插入沙坑中放置，避免测距框1位移，测距过程同上述相同。

以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
