技术领域

本实用新型涉及接触器工作噪声检测装置技术领域，尤其涉及一种接触器工作噪声检测装置。

背景技术

目前在各类工厂或施工场所，广泛使用着各种型号的接触器，它作为一种电路的执行电器，起着通或断开电器的作用、接触器在工作时，往往会产生令人心烦的噪声，使人感到疲劳，导致工作效率下降，长期在此种环境下工作使人听觉能力大幅度下降，对现场操作工人身体的健康造成较大的伤害，每台接触器在出厂前都要对其噪声进行测量，判断其是否符合噪声标准。

现在的噪声检测装置大多结构比较固定，高度不能随着实际需要进行调节，不便于使用，且在调节过程中，稳固性得不到保障，因此我们提出了一种接触器工作噪声检测装置，用来解决上述问题。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种接触器工作噪声检测装置。

为了实现上述目的，本实用新型采用了如下技术方案：

一种接触器工作噪声检测装置，包括底座，所述底座的顶部开设有放置槽，放置槽远离放置槽开口的一侧内璧上固定安装有伸缩电机，所述伸缩电机的输出轴上焊接有放置台，且放置台位于底座的上方，所述放置台的顶部开设有安装槽，且安装槽的两侧内壁上均开设有第一滑槽，第一滑槽远离第一滑槽开口的一侧内壁上焊接有弹簧，弹簧的一端焊接有卡块，卡块靠近弹簧的一侧焊接有移动杆，弹簧套设于移动杆上，所述第一滑槽远离第一滑槽开口的一侧内壁上开设有第二滑槽，移动杆滑动安装于第二滑槽内，移动杆远离卡块的一端转动安装有控制杆，且控制杆远离移动杆的一端延伸至放置台的顶部，所述第二滑槽的顶部内壁上开设有第三滑槽，控制杆滑动安装于第三滑槽内，所述第三滑槽靠近第一滑槽的一侧内壁上焊接有支撑柱，且支撑柱与控制杆转动连接，所述安装槽内放置有设备本体，且设备本体的两侧外壁上均开设有卡槽，卡块与卡槽相卡装。

优选的，所述底座与放置台均为矩形结构，放置台水平设置于底座的上方。

优选的，所述卡槽的横截面为梯形，卡块上焊接有梯形块。

优选的，所述控制杆为圆柱形结构，且控制杆延伸至放置台顶部的一端表面设有防滑螺纹。

优选的，所述安装槽的两侧内壁上开设有滑轨，且设备本体上安装有滑块，滑块滑动安装于滑轨内。

本实用新型通过底座、放置槽、伸缩电机、放置台和安装槽能够便于对设备本体的高度进行调节，通过第一滑槽、弹簧、卡块、移动杆、控制杆、支撑柱和卡槽能够便于在调节高度的过程中对设备本体进行固定，本实用新型中的设备本体的高度可以进行调节，且增加了调节过程中的稳定性，结构简单，使用方便。

附图说明

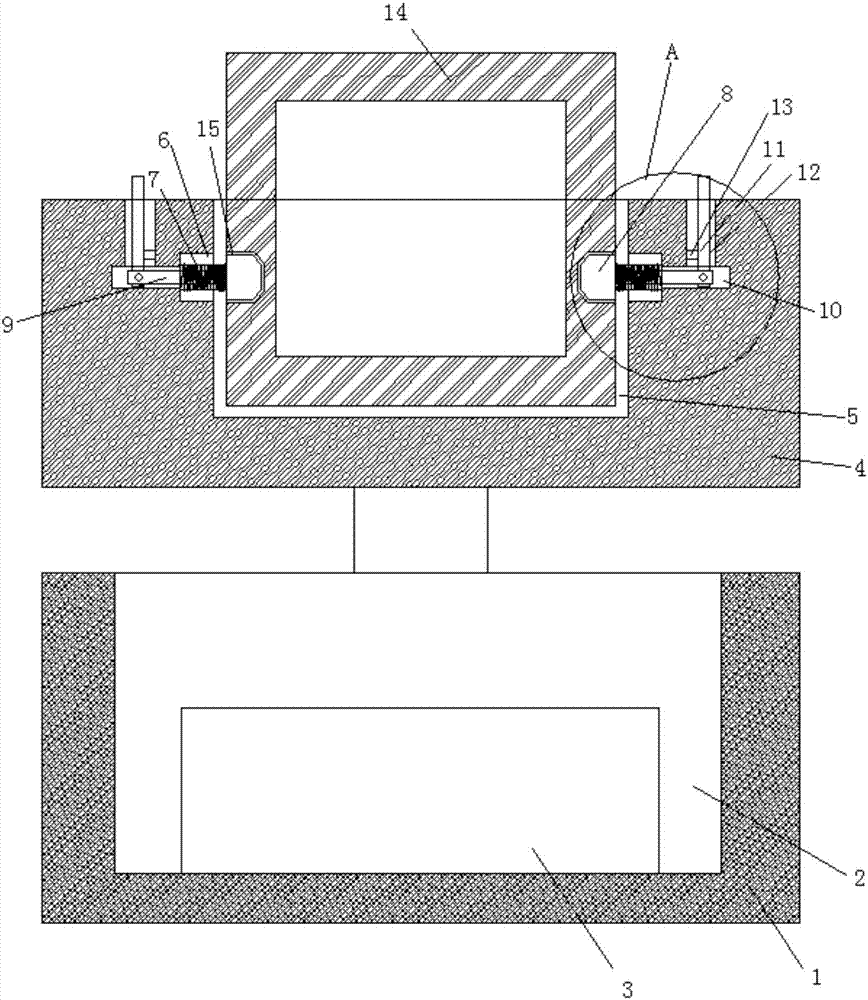

图1为本实用新型提出的一种接触器工作噪声检测装置的主视结构示意图；

图2为本实用新型提出的一种接触器工作噪声检测装置的A部分结构示意图。

图中：1底座、2放置槽、3伸缩电机、4放置台、5安装槽、6第一滑槽、7弹簧、8卡块、9移动杆、10第二滑槽、11控制杆、12第三滑槽、13支撑柱、14设备本体、15卡槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-2，一种接触器工作噪声检测装置，包括底座1，底座1的顶部开设有放置槽2，放置槽2远离放置槽2开口的一侧内璧上固定安装有伸缩电机3，伸缩电机3的输出轴上焊接有放置台4，且放置台4位于底座1的上方，放置台4的顶部开设有安装槽5，且安装槽5的两侧内壁上均开设有第一滑槽6，第一滑槽6远离第一滑槽6开口的一侧内壁上焊接有弹簧7，弹簧7的一端焊接有卡块8，卡块8靠近弹簧7的一侧焊接有移动杆9，弹簧7套设于移动杆9上，第一滑槽6远离第一滑槽6开口的一侧内壁上开设有第二滑槽10，移动杆9滑动安装于第二滑槽10内，移动杆9远离卡块8的一端转动安装有控制杆11，且控制杆11远离移动杆9的一端延伸至放置台4的顶部，第二滑槽10的顶部内壁上开设有第三滑槽12，控制杆11滑动安装于第三滑槽12内，第三滑槽12靠近第一滑槽6的一侧内壁上焊接有支撑柱13，且支撑柱13与控制杆11转动连接，安装槽5内放置有设备本体14，且设备本体14的两侧外壁上均开设有卡槽15，卡块8与卡槽15相卡装，通过底座1、放置槽2、伸缩电机3、放置台4和安装槽5能够便于对设备本体14的高度进行调节，通过第一滑槽6、弹簧7、卡块8、移动杆9、控制杆11、支撑柱13和卡槽15能够便于在调节高度的过程中对设备本体14进行固定，本实用新型中的设备本体14的高度可以进行调节，且增加了调节过程中的稳定性，结构简单，使用方便。

本实用新型中，底座1与放置台4均为矩形结构，放置台4水平设置于底座1的上方，卡槽15的横截面为梯形，卡块8上焊接有梯形块，控制杆11为圆柱形结构，且控制杆11延伸至放置台4顶部的一端表面设有防滑螺纹，安装槽5的两侧内壁上开设有滑轨，且设备本体14上安装有滑块，滑块滑动安装于滑轨内，通过底座1、放置槽2、伸缩电机3、放置台4和安装槽5能够便于对设备本体14的高度进行调节，通过第一滑槽6、弹簧7、卡块8、移动杆9、控制杆11、支撑柱13和卡槽15能够便于在调节高度的过程中对设备本体14进行固定，本实用新型中的设备本体14的高度可以进行调节，且增加了调节过程中的稳定性，结构简单，使用方便。

工作原理：工作时，首先推动控制杆11，使控制杆11移动，由于控制杆11与支撑柱13转动连接，控制杆11与移动杆9转动安装，通过杠杆原理，使卡块8受力收缩，由于卡块8与弹簧7焊接固定，当卡块8受力时会挤压弹簧7，使弹簧7收缩，当卡块8完全收缩时，将设备本体14放入安装槽5内，待设备本体14完全放入安装槽5内时，松开控制杆11,弹簧7的作用力消失，恢复原状，带动卡块8卡入卡槽15内，完成对设备本体14的固定，这时可打开伸缩电机3，通过与伸缩电机3输出轴连接的放置台4来调节设备本体14的高度，调节到合适的高度，关闭伸缩电机3即可。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
