技术领域

本实用新型涉及医疗辅助设备技术领域，具体为一种便于更换收集袋的检测科收集桶。

背景技术

医学检验三大常规项目为血、尿、粪便，检验结果对疾病的诊断、定位鉴别诊断及预后判断具有重要意义。检验完后需要将采集样本丢弃在垃圾桶内进行统一处理，现有医学检验中均是采用普通的垃圾桶，使用过程中容易划破垃圾袋，采集样品容易流进桶体内，不容易清理，也不够卫生。中国专利(公告号：CN204473639U)公开了一种医学检验用垃圾桶，包括桶体，桶体内设有外垃圾袋，外垃圾袋内设有内垃圾袋，内垃圾袋和外垃圾袋之间形成第一腔体，第一腔体内设有一端开口的筒状支撑架，筒状支撑架上设有位于开口处且沿着开口周向均匀分布的支撑杆，桶体上设有与支撑杆相适应的支撑槽，筒状支撑架包括支撑内框和支撑外框，支撑内框和支撑外框之间通过连接杆相连接，支撑内框上设有头部伸入筒状支撑架内部的弹性支撑体。优点在于：当放置在本垃圾桶中时，即使采集样品划破内垃圾袋，由于筒状支撑架使得内垃圾袋和外垃圾袋相隔离，采集样品很难再碰触到外垃圾袋，有效避免了样本泄露到桶体内。但是该实用新型储液盘和储液腔的配合使用不方便人们观察垃圾桶内液体的存储量，从而不便于把握清理的时间，且清除液体不够方便，实用性不强。

实用新型内容

本实用新型的目的在于提供一种便于更换收集袋的检测科收集桶，具备了使用者可以通过观察储液柱内的液体含量得知圆台储液腔内的液体含量，从而避免液体积聚过多的现象，间接提醒了使用者即使清理，且液体和渣滓清理的过程操作简单，实用性强的优点，解决了储液盘和储液腔的配合使用不方便人们观察垃圾桶内液体的存储量，从而不便于把握清理的时间，且清除液体不够方便，实用性不强的问题。

为实现上述目的，本实用新型提供如下技术方案：一种便于更换收集袋的检测科收集桶，包括桶体、经向支撑杆、纬向支撑杆、弹性支撑体、内垃圾袋和外垃圾袋，所述经向支撑杆活动连接在桶体的槽内，所述纬向支撑杆活动连接在桶体的槽内，所述弹性支撑体设置在经向支撑杆与纬向支撑杆的节点处，所述内垃圾袋活动连接在经向支撑杆和纬向支撑杆的内壁，所述外垃圾袋活动连接在桶体的内壁与经向支撑杆和纬向支撑杆连接处的表面之间，所述桶体的顶部固定安装有顶环。

所述顶环的底部固定连接有限位环，所述桶体的顶部开设有滑槽，所述限位环通过桶体的滑槽与桶体活动连接，所述桶体凹槽内壁的底部固定连接有定位块，所述纬向支撑杆的底部开设有凹槽，所述定位块通过纬向支撑杆的凹槽与纬向支撑杆卡接，所述桶体的底部固定连接有固定块，所述固定块的顶部开设有集液通道，所述集液通道与桶体相连通，所述固定块的内壁开设有圆台储液腔，所述圆台储液腔与集液通道相连通，所述圆台储液腔上靠近其底部的侧面固定连接有排液管一，所述排液管一的表面固定连接在固定块的内部，所述排液管一的侧面固定连接有储液柱，所述储液柱的侧面固定连接有排液管二，所述排液管一、储液柱和排液管二三者相连通，所述排液管二的侧面固定安装有封盖，所述封盖的侧面固定连接有螺纹块，所述螺纹块通过排液管二的内壁与排液管二螺纹连接，所述圆台储液腔的底部开设有排污口，所述排污口上靠近其底部的内壁固定安装有挡板。

优选的，所述挡板通过螺栓固定安装在固定块的底部。

优选的，所述挡板的顶部设置有密封圈。

优选的，所述储液柱的高度与圆台储液腔相同，且储液柱的表面透明。

优选的，所述圆台储液腔为倒圆台形，且圆台储液腔的内壁设置有多条导流槽，导流槽的底部连接排污口的顶部。

优选的，所述封盖的表面设置有防滑条纹。

与现有技术相比，本实用新型的有益效果如下：

一、本实用新型通过顶环和限位环的配合使用，实现了内垃圾袋和外垃圾袋在桶体顶部多出的部分被限位环扣住，避免内垃圾袋和外垃圾袋乱飘，影响垃圾的丢弃。

二、本实用新型通过设置定位块，相较于之前的定位杆和定位环体，此处的定位效果更佳，使得经向支撑杆、纬向支撑杆和弹性支撑体组成的框架结构在桶体内更稳定。

三、本实用新型通过固定块、集液通道和圆台储液腔的配合使用，实现了内垃圾袋和外垃圾袋同时破损时，液体可以通过固定块内的集液通道积聚在圆台储液腔内，方便清理。

四、本实用新型通过排液管一、储液柱、排液管二、封盖和螺纹块的配合使用，实现了圆台储液腔内的液体可以通过排液管一和排液管二排出，封盖和螺纹块用于控制液体从排液管二的出口排出，储液柱的设置方便观察圆台储液腔内液体的含量。

五、本实用新型通过排污口、挡板和螺栓的配合使用，实现了圆台储液腔内的渣滓可以通过排污口排出，避免出现管道堵塞的现象。

综上所述，通过上述等结构之间的配合使用，解决了储液盘和储液腔的配合使用不方便人们观察垃圾桶内液体的存储量，从而不便于把握清理的时间，且清除液体不够方便，实用性不强的问题，实现了使用者可以通过观察储液柱内的液体含量得知圆台储液腔内的液体含量，从而避免液体积聚过多的现象，间接提醒了使用者即使清理，且液体和渣滓清理的过程操作简单，实用性强。

附图说明

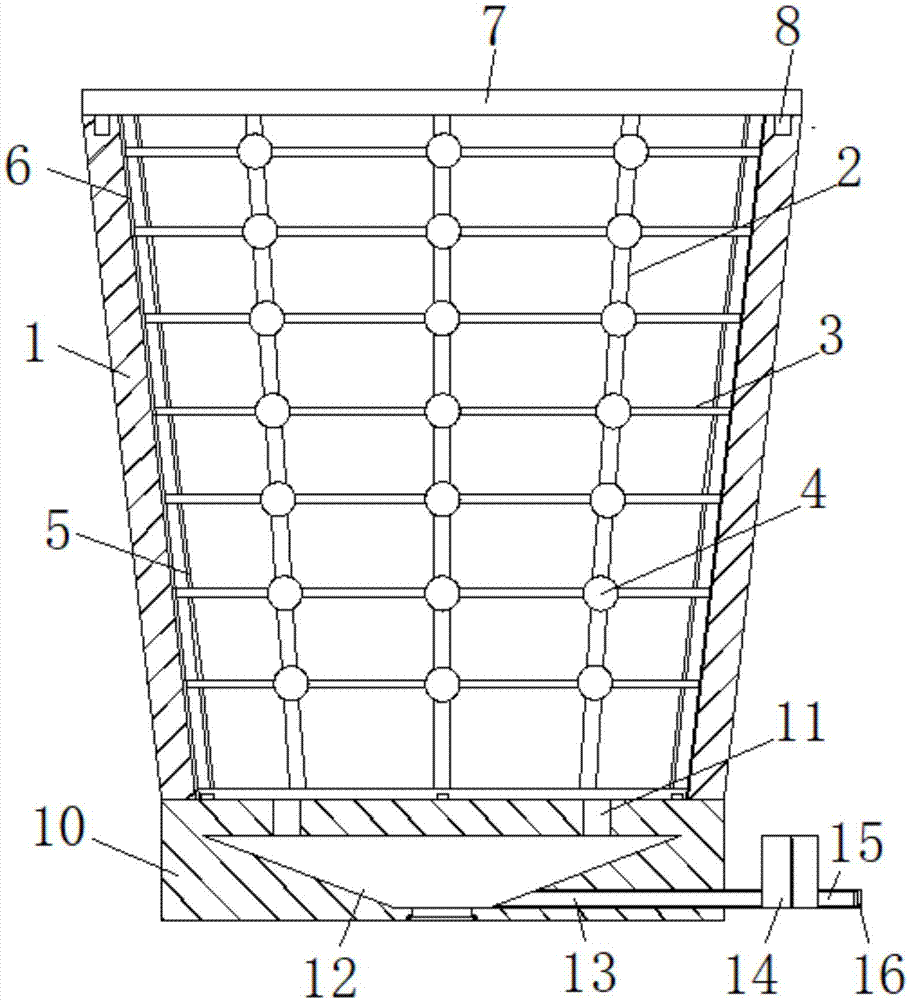

图1为本实用新型结构示意图；

图2为本实用新型桶体内部结构剖视图；

图3为本实用新型桶体正面局部结构剖视图；

图4为本实用新型储液柱和排液管二细节图；

图5为本实用新型固定块正面局部结构剖视图。

图中：1-桶体、2-经向支撑杆、3-纬向支撑杆、4-弹性支撑体、5-内垃圾袋、6-外垃圾袋、7-顶环、8-限位环、9-定位块、10-固定块、11-集液通道、12-圆台储液腔、13-排液管一、14-储液柱、15-排液管二、16-封盖、17-螺纹块、18-排污口、19-挡板、20-螺栓。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1，本实用新型提供一种技术方案：一种便于更换收集袋的检测科收集桶，包括桶体1、经向支撑杆2、纬向支撑杆3、弹性支撑体4、内垃圾袋5和外垃圾袋6，经向支撑杆2活动连接在桶体1的槽内，纬向支撑杆3活动连接在桶体1的槽内，弹性支撑体4设置在经向支撑杆2与纬向支撑杆3的节点处，内垃圾袋5活动连接在经向支撑杆2和纬向支撑杆3的内壁，外垃圾袋6活动连接在桶体1的内壁与经向支撑杆2和纬向支撑杆3连接处的表面之间，经向支撑杆2、纬向支撑杆3和弹性支撑体4组成一个框架结构，框架的内壁套设内垃圾袋5，桶体1的内壁套设外垃圾袋6，内垃圾袋5和外垃圾袋6的配合使用，从而实现了两层垃圾袋的防护措施，当内垃圾袋5和外垃圾袋6均破损时，液体顺着桶体1的内壁流进集液通道11中，不会滞留在桶体1内，弹性支撑体4的设置用于分开内垃圾袋5和外垃圾袋6，使两者保持一定的距离，避免内垃圾袋5和外垃圾袋6同时被划破，桶体1的顶部固定安装有顶环7。

请参阅图2至图5，顶环7的底部固定连接有限位环8，顶环7和限位环8的配合使用，用于扣住内垃圾袋5和外垃圾袋6在桶体1顶部多出的部分，避免内垃圾袋5和外垃圾袋6乱飘，影响垃圾的丢弃，桶体1的顶部开设有滑槽，限位环8通过桶体1的滑槽与桶体1活动连接，桶体1凹槽内壁的底部固定连接有定位块9，定位块9的设置用于固定纬向支撑杆3在桶体1槽内底部的位置，使得纬向支撑杆3、经向支撑杆2和弹性支撑体4在桶体1内能够稳定，进而实现了内垃圾袋5和外垃圾袋6在桶体1内的稳定，纬向支撑杆3的底部开设有凹槽，定位块9通过纬向支撑杆3的凹槽与纬向支撑杆3卡接，桶体1的底部固定连接有固定块10，固定块10作为其他结构载体，当内垃圾袋5和外垃圾袋6都被划破时用于排出桶体1内的液体，固定块10的顶部开设有集液通道11，集液通道11用于导流内垃圾袋5和外垃圾袋6泄漏的液体，集液通道11与桶体1相连通，固定块10的内壁开设有圆台储液腔12，圆台储液腔12用于储存渗漏的液体，圆台储液腔12为倒圆台形，且圆台储液腔12的内壁设置有多条导流槽，导流槽的底部连接排污口18的顶部，导流槽的设置用于导流一些渣滓，使其能够更顺利的进入排污口18内，圆台储液腔12与集液通道11相连通，圆台储液腔12上靠近其底部的侧面固定连接有排液管一13，排液管一13的表面固定连接在固定块10的内部，排液管一13的侧面固定连接有储液柱14，储液柱14的高度与圆台储液腔12相同，且储液柱14的表面透明，储液柱14内液体的高度与圆台储液腔12的高度相同，储液柱14的表面设置有刻度线，通过刻度线可以确定圆台储液腔12内液体的储液量，储液柱14的材质为透明塑料，储液柱14的侧面固定连接有排液管二15，排液管一13和排液管二15的配合使用，用于将圆台储液腔12内的液体倒出到外部，排液管一13、储液柱14和排液管二15三者相连通，排液管二15的侧面固定安装有封盖16，封盖16的表面设置有防滑条纹，封盖16的侧面固定连接有螺纹块17，封盖16和螺纹块17的配合使用，用于堵住排液管二15的出口，控制圆台储液腔12内液体的排出，螺纹块17通过排液管二15的内壁与排液管二15螺纹连接，圆台储液腔12的底部开设有排污口18，排污口18上靠近其底部的内壁固定安装有挡板19，挡板19用于挡住排污口18内的渣滓，当液体通过排液管二15排出完毕，即可拆卸挡板19将排污口18内的渣滓排出。

请参阅图5，挡板19通过螺栓20固定安装在固定块10的底部，挡板19的顶部设置有密封圈，螺栓20的设置使得挡板19与固定块10方便拆卸，密封圈的设置使得挡板19堵住排污口18的密封性更好。

工作原理：该便于更换收集袋的检测科收集桶使用时，正常使用时，观察储液柱14内液体的高度，储液柱14内的液体高度代表圆台储液腔12内液体的高度，当储液柱14内的液体达到一定高度后，将桶体1移动到排污处，然后拧开封盖16，从而实现了封盖16带动螺纹块17从排液管二15中脱离，圆台储液腔12内的液体通过排液管一13和排液管二15排出，排出完毕后重新旋转操作封盖16堵住排液管二15，最后拆卸螺栓20将挡板19拿出，清理排污口18内的渣滓，避免出现排液管一13和排液管二15堵塞的现象，整体操作完毕后，重新装回挡板19将排污口18堵住即可，最后进行消毒洗手，顶环7和限位环8的配合使用，用于扣住内垃圾袋5和外垃圾袋6在桶体1顶部多出的部分，避免内垃圾袋5和外垃圾袋6乱飘，影响垃圾的丢弃。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
