技术领域

本发明公开了一种气泡水机用配件，尤其是一种气泡水机用排气阀。

背景技术

传统气泡水机用排气阀只能进行手动泄压，不具有当排气阀中气压过大时自动泄压功能容易造成安全事故的发生。

发明内容

本发明旨在解决上述问题，提供了一种气泡水机用排气阀，它克服了传统气泡水机用排气阀不具有自动泄压的功能等问题，其采用的技术方案如下：

一种气泡水机用排气阀，包括：一带有内腔的壳体、滑动杆和一可将滑动杆复位的弹簧，所述滑动杆设于壳体内腔中并可在壳体中左右滑动，所述壳体上设有与其内腔相通的进气接口和泄压接口；

所述滑动杆为分体式主要由第一杆件和第二杆件组成，所述第一杆件的左端伸出壳体的内腔与气泡水机的驱动杆相接触，右端与第二杆件的左端相贴合；第二杆件的封闭部与壳体的内腔过盈配合，所述第一杆件与壳体的内腔通过O形圈过盈配合；

气泡水机的压盖处于未按下状态时，第一杆件左端由气泡水机的驱动杆止挡，弹簧处于压缩状态，第二杆件的封闭部位于泄压接口处并封闭泄压接口；

气泡水机的压盖处于按下状态时，第二杆件的封闭部位于进气接口的左侧，进气接口和泄压接口相连通。

在上述技术方案基础上，所述第一杆件由金属材料制成，所述第二杆件由塑料制成。

在上述技术方案基础上，所述壳体主要由第一组件和第二组件螺纹连接组成。

本发明具有如下优点：性能可靠操作简单，即可手动快速泄压又具有自动泄压功能。

附图说明

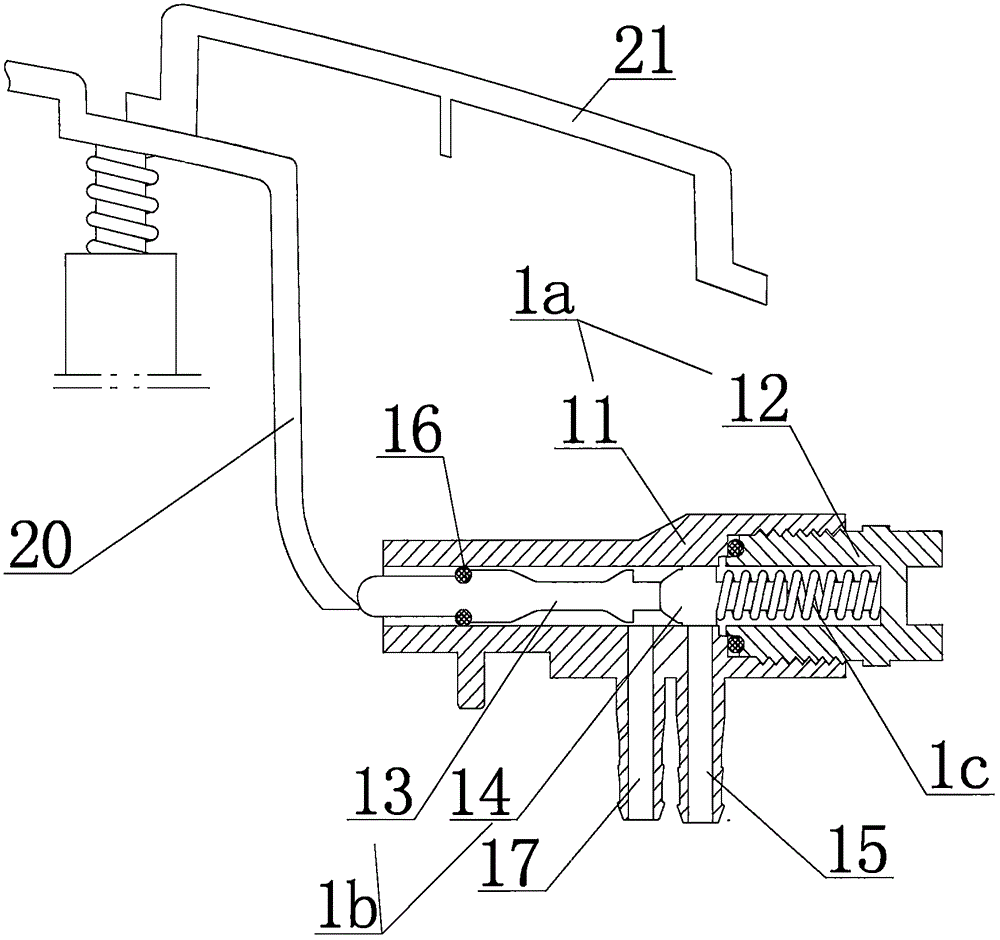

图1：本发明的剖面结构示意图(气泡水机的压盖未按下时)；

图2：本发明的剖面结构示意图(气泡水机的压盖完全按下时)；

具体实施方式

下面结合附图和实例对本发明作进一步说明：

如图1和图2所示，本发明的一种气泡水机用排气阀，包括：一带有内腔的壳体1a、滑动杆1b和一可将滑动杆1b复位的弹簧1c，所述滑动杆1b设于壳体1a内腔中并可在壳体1a中左右滑动，所述壳体1a上设有与其内腔相通的进气接口17和泄压接口15；

所述滑动杆1b为分体式主要由第一杆件13和第二杆件14组成，所述第一杆件13的左端伸出壳体1a的内腔与气泡水机的驱动杆20相接触，右端与第二杆件14的左端相贴合；第二杆件14的封闭部与壳体1a的内腔过盈配合，所述第一杆件13与壳体1a的内腔通过O形圈16过盈配合；

气泡水机的压盖21处于未按下状态时，第一杆件13左端由气泡水机的驱动杆20止挡，弹簧1c处于压缩状态，第二杆件14的封闭部位于泄压接口15处并封闭泄压接口15；

气泡水机的压盖21处于按下状态时，第二杆件14的封闭部位于进气接口17的左侧，进气接口17和泄压接口15相连通。

优选的，所述第一杆件13由金属材料制成，所述第二杆件14由塑料制成。

优选的，所述壳体1a主要由第一组件11和第二组件12螺纹连接组成。

工作原理：气泡水机的压盖21处于未按下状态时，第二杆件14的封闭部位于泄压接口15处并封闭泄压接口15，当排气阀中气压过大增大至弹簧1c的变形值后，第二杆件14右移打开泄压接口15，进行泄压防止事故发生；气泡水机的压盖21处于按下状态时，进气接口17和泄压接口15相连通，可快速泄压。

上面以举例方式对本发明进行了说明，但本发明不限于上述具体实施例，凡基于本发明所做的任何改动或变型均属于本发明要求保护的范围。
