技术领域

本发明涉及一种混料装置，尤其涉及一种装修用墙面漆混料装置。

背景技术

装修又称装潢或装饰。是指在一定区域和范围内进行的，包括水电施工、墙体、地板、天花板、景观等所实现的，依据一定设计理念和美观规则形成的一整套施工方案和设计方案。

墙面装修中，都会使用到油漆对墙面进行刷漆，而为了使油漆更好的使用，都会在使用前对油漆进行搅拌混合，而人工对油漆进行搅拌时，费时费力、搅拌速度慢，搅拌过程中油漆易溅出导致浪费，同时还会弄脏地面，因此亟需研发一种省时省力、搅拌速度快，搅拌过程中油漆不会溅出，而不导致浪费，也不会弄脏地面的装修用墙面漆混料装置。

发明内容

（1）要解决的技术问题

本发明为了克服人工对油漆进行搅拌时，费时费力、搅拌速度慢，搅拌过程中油漆易溅出导致浪费，同时还会弄脏地面的缺点，本发明要解决的技术问题是提供一种省时省力、搅拌速度快，搅拌过程中油漆不会溅出，而不导致浪费，也不会弄脏地面的装修用墙面漆混料装置。

（2）技术方案

为了解决上述技术问题，本发明提供了这样一种装修用墙面漆混料装置，包括有底板、搅拌箱、排料管、第一阀门、下料斗、横杆、管道、锥形管、放料装置和搅拌装置，底板顶部右侧安装有搅拌箱，搅拌箱右侧下部连接有排料管，排料管与搅拌箱内连通，排料管上设有第一阀门，搅拌箱内设有搅拌装置，搅拌箱左侧上部安装有下料斗，下料斗与搅拌箱内连通，下料斗内安装有横杆，横杆上连接有管道，管道顶端连接有锥形管，锥形管与管道内连通，锥形管上部位于下料斗外，底板顶部左侧设有放料装置。

优选地，放料装置包括有活动杆、驱动装置、下压装置和夹紧装置，底板顶部左侧设有驱动装置，驱动装置上连接有活动杆，活动杆位于驱动装置前侧，活动杆上设有下压装置，下压装置上设有夹紧装置。

优选地，驱动装置包括有第一气缸、齿条、支撑座、第一轴承座、第一转轴和齿轮，底板顶部左侧前后两侧对称式的安装有支撑座，支撑座顶部中间安装有第一轴承座，前后两侧第一轴承座之间连接有第一转轴，第一转轴中部安装有齿轮，第一转轴前端与活动杆连接，底板顶部左侧安装有第一气缸，第一气缸呈竖直设置，第一气缸位于支撑座左侧，第一气缸的伸缩杆上安装有齿条，齿条位于齿轮左侧，齿条与齿轮啮合。

优选地，下压装置包括有第一固定块、第二气缸、第一滑轨、第一滑块和固定板，活动杆下部安装有第一滑轨，第一滑轨上设有第一滑块，第一滑块与第一滑轨滑动配合，第一滑块上安装有固定板，固定板与夹紧装置连接，活动杆下部安装有第一固定块，第一固定块位于第一滑轨上方，第一固定块上安装有第二气缸，第二气缸的伸缩杆与第一滑块连接。

优选地，夹紧装置包括有第二转轴、弧形卡板、卡杆、第二固定块和螺母，固定板上安装有第二转轴，第二转轴上安装有两个弧形卡板，其中一个弧形卡板尾端安装有卡杆，卡杆上刻有螺纹，另一个弧形卡板尾端安装有第二固定块，第二固定块中部开有通孔，卡杆位于通孔内，卡杆上安装有螺母，螺母与卡杆配合。

优选地，还包括有搅拌装置，搅拌装置包括有第二轴承座、电机、转杆和搅拌叶片，搅拌箱顶部中间嵌入式的安装有第二轴承座，第二轴承座内安装有转杆，转杆下部均匀间隔的安装有搅拌叶片，搅拌箱外顶部中间安装有电机，电机呈竖直设置，电机的输出轴通过联轴器与转杆顶端连接。

优选地，还包括有冲洗装置，冲洗装置包括有水箱、水泵、出水管、单向阀和第二阀门，底板顶部左侧安装有水箱，水箱位于支撑座与搅拌箱之间，水箱内底部右侧安装有水泵，水泵的出水端连接有出水管，出水管尾端贯穿水箱顶部左侧和下料斗左侧上部与管道上部连接，出水管与管道内连通，出水管上设有单向阀，管道上设有第二阀门。

优选地，还包括有第二滑轨和第二滑块，底板顶部做安装有第二滑轨，第二滑轨位于第一气缸左侧，第二滑轨呈竖直设置，第二滑轨上设有与其配合的第二滑块，第二滑块与第二滑轨滑动配合，第二滑块右侧面与齿条左侧面连接。

优选地，还包括有橡胶板，两个弧形卡板内侧面都安装有橡胶板。

工作原理：首先操作人员将水倒入搅拌箱内，即可将装有油漆的油漆桶放置在放料装置上，即可启动放料装置，放料装置将油漆桶移动至锥形管上方，进而带动油漆桶向下移动，油漆桶向下移动与锥形管接触，锥形管插入油漆桶内，关闭放料装置，而油漆通过锥形管流入管道内，管道内的油漆流出通过下料斗流入搅拌箱内，油漆与水接触。当搅拌箱内有适量的油漆时，即可启动放料装置带动油漆桶恢复至原位，再启动搅拌装置，搅拌装置的搅拌部件转动对油漆和水进行搅拌，当油漆和水搅拌均匀后，即可关闭搅拌装置，操作人员即可将搅拌好的油漆取出使用。

因为放料装置包括有活动杆、驱动装置、下压装置和夹紧装置，底板顶部左侧设有驱动装置，驱动装置上连接有活动杆，活动杆位于驱动装置前侧，活动杆上设有下压装置，下压装置上设有夹紧装置，当水位于搅拌箱内时，操作人员将即可油漆桶通过夹紧装置夹紧固定，再启动驱动装置，驱动装置带动活动杆正转，活动杆正转通过下压装置带动油漆桶正转，进而当油漆桶正转至锥形管正上方时，即可关闭驱动装置，再启动下压装置，下压装置带动油漆桶向下移动，油漆桶向下移动与锥形管接触，进而使锥形管插入油漆桶内，关闭下压装置，进而油漆通过锥形管流入管道内，而流入搅拌箱内。同理，当油漆桶内的油漆全部流出时，即可启动下压装置带动油漆桶向上移动，关闭下压装置，即可启动驱动装置带动油漆桶恢复至原位，再通过夹紧装置将油漆桶松开，操作人员即可将油漆桶取下。

因为驱动装置包括有第一气缸、齿条、支撑座、第一轴承座、第一转轴和齿轮，底板顶部左侧前后两侧对称式的安装有支撑座，支撑座顶部中间安装有第一轴承座，前后两侧第一轴承座之间连接有第一转轴，第一转轴中部安装有齿轮，第一转轴前端与活动杆连接，底板顶部左侧安装有第一气缸，第一气缸呈竖直设置，第一气缸位于支撑座左侧，第一气缸的伸缩杆上安装有齿条，齿条位于齿轮左侧，齿条与齿轮啮合，当油漆桶被夹紧后，操作人员即可启动第一气缸的伸缩杆伸长，第一气缸的伸缩杆伸长带动齿条向上移动，齿条向上移动带动齿轮正转，齿轮正转带动第一转轴正转，第一转轴正转带动活动杆正转，进而带动油漆桶正转，当油漆桶移动至锥形管正上方时，即可关闭第一气缸。同理，当油漆桶内的油漆全部流出后，即可启动第一气缸的伸缩杆缩短，进而齿轮反转带动活动杆反转，而油漆桶反转恢复至原位，关闭第一气缸即可。

因为下压装置包括有第一固定块、第二气缸、第一滑轨、第一滑块和固定板，活动杆下部安装有第一滑轨，第一滑轨上设有第一滑块，第一滑块与第一滑轨滑动配合，第一滑块上安装有固定板，固定板与夹紧装置连接，活动杆下部安装有第一固定块，第一固定块位于第一滑轨上方，第一固定块上安装有第二气缸，第二气缸的伸缩杆与第一滑块连接，当油漆桶移动至锥形管正上方时，操作人员即可启动第二气缸的伸缩杆缩短，第二气缸的伸缩杆缩短带动第一滑块向下移动，第一滑块向下移动带动固定板向下移动，进而通过夹紧装置带动油漆桶向下移动，油漆桶向下移动使锥形管插入油漆桶内，关闭第二气缸，进而油漆通过锥形管流出。当油漆桶内的油漆全部流出后，即可启动第二气缸的伸缩杆伸长，进而带动油漆桶向上移动恢复至原位，关闭第二气缸即可。

因为夹紧装置包括有第二转轴、弧形卡板、卡杆、第二固定块和螺母，固定板上安装有第二转轴，第二转轴上安装有两个弧形卡板，其中一个弧形卡板尾端安装有卡杆，卡杆上刻有螺纹，另一个弧形卡板尾端安装有第二固定块，第二固定块中部开有通孔，卡杆位于通孔内，卡杆上安装有螺母，螺母与卡杆配合，首先操作人员扭动螺母，螺母转动与卡杆脱离，即可拉动两个弧形卡板分离，卡杆从通孔内脱离，再将油漆桶放置在两个弧形卡板之间，操作人员即可将两个弧形卡板合起，且使卡杆插入通孔内，再将螺母套在卡杆上扭动，螺母转动与第二固定块接触，进而螺母与第二固定块配合将两个弧形卡板固定，而将油漆桶固定，即可启动第一气缸将油漆桶移动至锥形管正上方。同理，当油漆桶内的油漆全部流出后，且恢复至原位时，即可再次扭动螺母，进而两个弧形卡板将油漆桶松开，操作人员即可将油漆桶取下。

因为还包括有搅拌装置，搅拌装置包括有第二轴承座、电机、转杆和搅拌叶片，搅拌箱顶部中间嵌入式的安装有第二轴承座，第二轴承座内安装有转杆，转杆下部均匀间隔的安装有搅拌叶片，搅拌箱外顶部中间安装有电机，电机呈竖直设置，电机的输出轴通过联轴器与转杆顶端连接，当油漆流入搅拌内与水接触时，操作人员即可启动电机转动，电机转动带动转杆转动，转杆转动带动搅拌叶片转动，搅拌叶片转动对油漆和水进行搅拌混合。当油漆和水搅拌均匀后，即可关闭电机，将油漆取出使用，而无需人工进行搅拌混合，省时省力。

因为还包括有冲洗装置，冲洗装置包括有水箱、水泵、出水管、单向阀和第二阀门，底板顶部左侧安装有水箱，水箱位于支撑座与搅拌箱之间，水箱内底部右侧安装有水泵，水泵的出水端连接有出水管，出水管尾端贯穿水箱顶部左侧和下料斗左侧上部与管道上部连接，出水管与管道内连通，出水管上设有单向阀，管道上设有第二阀门，首先操作人员将水倒入水箱内，打开第二阀门，当油漆桶内油漆全部流出后，即可关闭第二阀门，启动水泵，水泵将水箱内的水抽入出水管内，出水管内的水排入管道内，进而管道内的通过锥形管排出，水排出对油漆桶内残留的油漆进行冲洗。当油漆桶内被冲洗干净后，即可关闭水泵，打开第二阀门，冲洗后的水通过管道流入搅拌箱内搅拌。如此，可防止油漆桶内残留油漆导致浪费。

因为还包括有第二滑轨和第二滑块，底板顶部做安装有第二滑轨，第二滑轨位于第一气缸左侧，第二滑轨呈竖直设置，第二滑轨上设有与其配合的第二滑块，第二滑块与第二滑轨滑动配合，第二滑块右侧面与齿条左侧面连接，当齿条移动时，齿条同时带动第二滑块在第二滑轨上移动，进而第二滑块与第二滑轨使齿条移动的更加平稳。

因为还包括有橡胶板，两个弧形卡板内侧面都安装有橡胶板，当两个弧形卡板将油漆桶夹紧固定时，橡胶板与油漆桶接触，进而增大与油漆桶的摩擦力，而使两个弧形卡板更稳固的将油漆桶固定。

（3）有益效果

本发明通过冲洗装置，能对油漆桶内的油漆进行冲洗，而防止油漆残留在油漆桶内导致浪费，达到了省时省力、搅拌速度快，搅拌过程中油漆不会溅出，而不导致浪费，也不会弄脏地面的效果。

附图说明

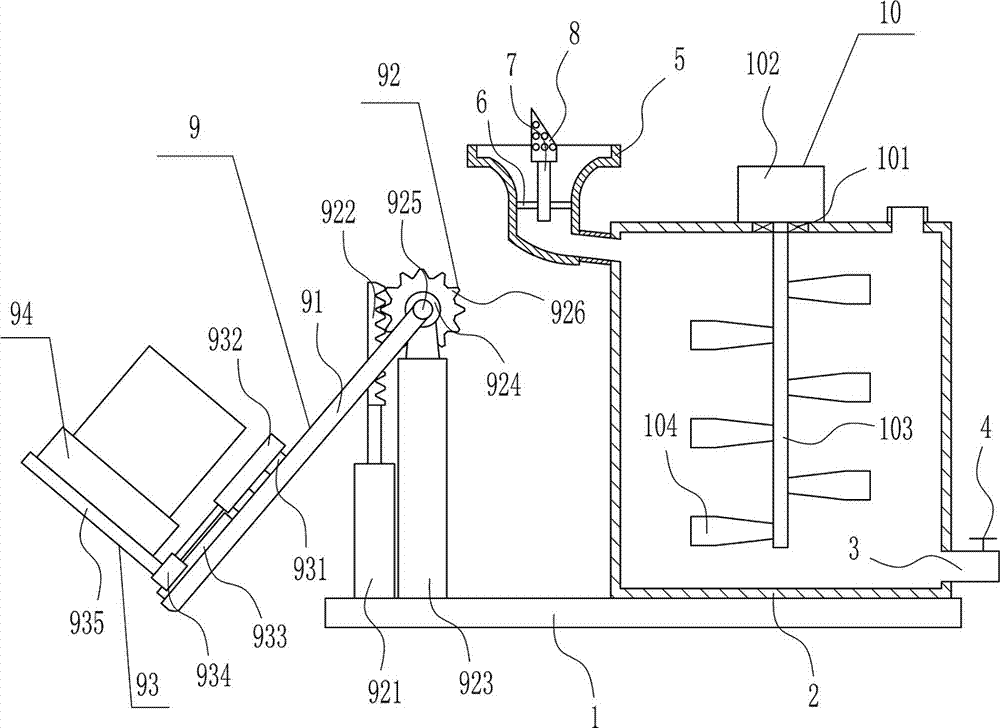

图1为本发明的第一种主视结构示意图。

图2为本发明夹紧装置的第一种俯视结构示意图。

图3为本发明的第二种主视结构示意图。

图4为本发明的第三种主视结构示意图。

图5为本发明的第四种主视结构示意图。

图6为本发明夹紧装置的第二种俯视结构示意图。

附图中的标记为：1-底板，2-搅拌箱，3-排料管，4-第一阀门，5-下料斗，6-横杆，7-管道，8-锥形管，9-放料装置，91-活动杆，92-驱动装置，921-第一气缸，922-齿条，923-支撑座，924-第一轴承座，925-第一转轴，926-齿轮，93-下压装置，931-第一固定块，932-第二气缸，933-第一滑轨，934-第一滑块，935-固定板，94-夹紧装置，941-第二转轴，942-弧形卡板，943-卡杆，944-第二固定块，945-通孔，946-螺母，10-搅拌装置，101-第二轴承座，102-电机，103-转杆，104-搅拌叶片，11-冲洗装置，111-水箱，112-水泵，113-出水管，114-单向阀，115-第二阀门，12-第二滑轨，13-第二滑块，14-橡胶板。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

实施例1

一种装修用墙面漆混料装置，如图1-6所示，包括有底板1、搅拌箱2、排料管3、第一阀门4、下料斗5、横杆6、管道7、锥形管8、放料装置9和搅拌装置10，底板1顶部右侧安装有搅拌箱2，搅拌箱2右侧下部连接有排料管3，排料管3与搅拌箱2内连通，排料管3上设有第一阀门4，搅拌箱2内设有搅拌装置10，搅拌箱2左侧上部安装有下料斗5，下料斗5与搅拌箱2内连通，下料斗5内安装有横杆6，横杆6上连接有管道7，管道7顶端连接有锥形管8，锥形管8与管道7内连通，锥形管8上部位于下料斗5外，底板1顶部左侧设有放料装置9。

实施例2

一种装修用墙面漆混料装置，如图1-6所示，包括有底板1、搅拌箱2、排料管3、第一阀门4、下料斗5、横杆6、管道7、锥形管8、放料装置9和搅拌装置10，底板1顶部右侧安装有搅拌箱2，搅拌箱2右侧下部连接有排料管3，排料管3与搅拌箱2内连通，排料管3上设有第一阀门4，搅拌箱2内设有搅拌装置10，搅拌箱2左侧上部安装有下料斗5，下料斗5与搅拌箱2内连通，下料斗5内安装有横杆6，横杆6上连接有管道7，管道7顶端连接有锥形管8，锥形管8与管道7内连通，锥形管8上部位于下料斗5外，底板1顶部左侧设有放料装置9。

放料装置9包括有活动杆91、驱动装置92、下压装置93和夹紧装置94，底板1顶部左侧设有驱动装置92，驱动装置92上连接有活动杆91，活动杆91位于驱动装置92前侧，活动杆91上设有下压装置93，下压装置93上设有夹紧装置94。

实施例3

一种装修用墙面漆混料装置，如图1-6所示，包括有底板1、搅拌箱2、排料管3、第一阀门4、下料斗5、横杆6、管道7、锥形管8、放料装置9和搅拌装置10，底板1顶部右侧安装有搅拌箱2，搅拌箱2右侧下部连接有排料管3，排料管3与搅拌箱2内连通，排料管3上设有第一阀门4，搅拌箱2内设有搅拌装置10，搅拌箱2左侧上部安装有下料斗5，下料斗5与搅拌箱2内连通，下料斗5内安装有横杆6，横杆6上连接有管道7，管道7顶端连接有锥形管8，锥形管8与管道7内连通，锥形管8上部位于下料斗5外，底板1顶部左侧设有放料装置9。

放料装置9包括有活动杆91、驱动装置92、下压装置93和夹紧装置94，底板1顶部左侧设有驱动装置92，驱动装置92上连接有活动杆91，活动杆91位于驱动装置92前侧，活动杆91上设有下压装置93，下压装置93上设有夹紧装置94。

驱动装置92包括有第一气缸921、齿条922、支撑座923、第一轴承座924、第一转轴925和齿轮926，底板1顶部左侧前后两侧对称式的安装有支撑座923，支撑座923顶部中间安装有第一轴承座924，前后两侧第一轴承座924之间连接有第一转轴925，第一转轴925中部安装有齿轮926，第一转轴925前端与活动杆91连接，底板1顶部左侧安装有第一气缸921，第一气缸921呈竖直设置，第一气缸921位于支撑座923左侧，第一气缸921的伸缩杆上安装有齿条922，齿条922位于齿轮926左侧，齿条922与齿轮926啮合。

实施例4

一种装修用墙面漆混料装置，如图1-6所示，包括有底板1、搅拌箱2、排料管3、第一阀门4、下料斗5、横杆6、管道7、锥形管8、放料装置9和搅拌装置10，底板1顶部右侧安装有搅拌箱2，搅拌箱2右侧下部连接有排料管3，排料管3与搅拌箱2内连通，排料管3上设有第一阀门4，搅拌箱2内设有搅拌装置10，搅拌箱2左侧上部安装有下料斗5，下料斗5与搅拌箱2内连通，下料斗5内安装有横杆6，横杆6上连接有管道7，管道7顶端连接有锥形管8，锥形管8与管道7内连通，锥形管8上部位于下料斗5外，底板1顶部左侧设有放料装置9。

放料装置9包括有活动杆91、驱动装置92、下压装置93和夹紧装置94，底板1顶部左侧设有驱动装置92，驱动装置92上连接有活动杆91，活动杆91位于驱动装置92前侧，活动杆91上设有下压装置93，下压装置93上设有夹紧装置94。

驱动装置92包括有第一气缸921、齿条922、支撑座923、第一轴承座924、第一转轴925和齿轮926，底板1顶部左侧前后两侧对称式的安装有支撑座923，支撑座923顶部中间安装有第一轴承座924，前后两侧第一轴承座924之间连接有第一转轴925，第一转轴925中部安装有齿轮926，第一转轴925前端与活动杆91连接，底板1顶部左侧安装有第一气缸921，第一气缸921呈竖直设置，第一气缸921位于支撑座923左侧，第一气缸921的伸缩杆上安装有齿条922，齿条922位于齿轮926左侧，齿条922与齿轮926啮合。

下压装置93包括有第一固定块931、第二气缸932、第一滑轨933、第一滑块934和固定板935，活动杆91下部安装有第一滑轨933，第一滑轨933上设有第一滑块934，第一滑块934与第一滑轨933滑动配合，第一滑块934上安装有固定板935，固定板935与夹紧装置94连接，活动杆91下部安装有第一固定块931，第一固定块931位于第一滑轨933上方，第一固定块931上安装有第二气缸932，第二气缸932的伸缩杆与第一滑块934连接。

夹紧装置94包括有第二转轴941、弧形卡板942、卡杆943、第二固定块944和螺母946，固定板935上安装有第二转轴941，第二转轴941上安装有两个弧形卡板942，其中一个弧形卡板942尾端安装有卡杆943，卡杆943上刻有螺纹，另一个弧形卡板942尾端安装有第二固定块944，第二固定块944中部开有通孔945，卡杆943位于通孔945内，卡杆943上安装有螺母946，螺母946与卡杆943配合。

还包括有搅拌装置10，搅拌装置10包括有第二轴承座101、电机102、转杆103和搅拌叶片104，搅拌箱2顶部中间嵌入式的安装有第二轴承座101，第二轴承座101内安装有转杆103，转杆103下部均匀间隔的安装有搅拌叶片104，搅拌箱2外顶部中间安装有电机102，电机102呈竖直设置，电机102的输出轴通过联轴器与转杆103顶端连接。

还包括有冲洗装置11，冲洗装置11包括有水箱111、水泵112、出水管113、单向阀114和第二阀门115，底板1顶部左侧安装有水箱111，水箱111位于支撑座923与搅拌箱2之间，水箱111内底部右侧安装有水泵112，水泵112的出水端连接有出水管113，出水管113尾端贯穿水箱111顶部左侧和下料斗5左侧上部与管道7上部连接，出水管113与管道7内连通，出水管113上设有单向阀114，管道7上设有第二阀门115。

还包括有第二滑轨12和第二滑块13，底板1顶部做安装有第二滑轨12，第二滑轨12位于第一气缸921左侧，第二滑轨12呈竖直设置，第二滑轨12上设有与其配合的第二滑块13，第二滑块13与第二滑轨12滑动配合，第二滑块13右侧面与齿条922左侧面连接。

还包括有橡胶板14，两个弧形卡板942内侧面都安装有橡胶板14。

工作原理：首先操作人员将水倒入搅拌箱2内，即可将装有油漆的油漆桶放置在放料装置9上，即可启动放料装置9，放料装置9将油漆桶移动至锥形管8上方，进而带动油漆桶向下移动，油漆桶向下移动与锥形管8接触，锥形管8插入油漆桶内，关闭放料装置9，而油漆通过锥形管8流入管道7内，管道7内的油漆流出通过下料斗5流入搅拌箱2内，油漆与水接触。当搅拌箱2内有适量的油漆时，即可启动放料装置9带动油漆桶恢复至原位，再启动搅拌装置10，搅拌装置10的搅拌部件转动对油漆和水进行搅拌，当油漆和水搅拌均匀后，即可关闭搅拌装置10，操作人员即可将搅拌好的油漆取出使用。

因为放料装置9包括有活动杆91、驱动装置92、下压装置93和夹紧装置94，底板1顶部左侧设有驱动装置92，驱动装置92上连接有活动杆91，活动杆91位于驱动装置92前侧，活动杆91上设有下压装置93，下压装置93上设有夹紧装置94，当水位于搅拌箱2内时，操作人员将即可油漆桶通过夹紧装置94夹紧固定，再启动驱动装置92，驱动装置92带动活动杆91正转，活动杆91正转通过下压装置93带动油漆桶正转，进而当油漆桶正转至锥形管8正上方时，即可关闭驱动装置92，再启动下压装置93，下压装置93带动油漆桶向下移动，油漆桶向下移动与锥形管8接触，进而使锥形管8插入油漆桶内，关闭下压装置93，进而油漆通过锥形管8流入管道7内，而流入搅拌箱2内。同理，当油漆桶内的油漆全部流出时，即可启动下压装置93带动油漆桶向上移动，关闭下压装置93，即可启动驱动装置92带动油漆桶恢复至原位，再通过夹紧装置94将油漆桶松开，操作人员即可将油漆桶取下。

因为驱动装置92包括有第一气缸921、齿条922、支撑座923、第一轴承座924、第一转轴925和齿轮926，底板1顶部左侧前后两侧对称式的安装有支撑座923，支撑座923顶部中间安装有第一轴承座924，前后两侧第一轴承座924之间连接有第一转轴925，第一转轴925中部安装有齿轮926，第一转轴925前端与活动杆91连接，底板1顶部左侧安装有第一气缸921，第一气缸921呈竖直设置，第一气缸921位于支撑座923左侧，第一气缸921的伸缩杆上安装有齿条922，齿条922位于齿轮926左侧，齿条922与齿轮926啮合，当油漆桶被夹紧后，操作人员即可启动第一气缸921的伸缩杆伸长，第一气缸921的伸缩杆伸长带动齿条922向上移动，齿条922向上移动带动齿轮926正转，齿轮926正转带动第一转轴925正转，第一转轴925正转带动活动杆91正转，进而带动油漆桶正转，当油漆桶移动至锥形管8正上方时，即可关闭第一气缸921。同理，当油漆桶内的油漆全部流出后，即可启动第一气缸921的伸缩杆缩短，进而齿轮926反转带动活动杆91反转，而油漆桶反转恢复至原位，关闭第一气缸921即可。

因为下压装置93包括有第一固定块931、第二气缸932、第一滑轨933、第一滑块934和固定板935，活动杆91下部安装有第一滑轨933，第一滑轨933上设有第一滑块934，第一滑块934与第一滑轨933滑动配合，第一滑块934上安装有固定板935，固定板935与夹紧装置94连接，活动杆91下部安装有第一固定块931，第一固定块931位于第一滑轨933上方，第一固定块931上安装有第二气缸932，第二气缸932的伸缩杆与第一滑块934连接，当油漆桶移动至锥形管8正上方时，操作人员即可启动第二气缸932的伸缩杆缩短，第二气缸932的伸缩杆缩短带动第一滑块934向下移动，第一滑块934向下移动带动固定板935向下移动，进而通过夹紧装置94带动油漆桶向下移动，油漆桶向下移动使锥形管8插入油漆桶内，关闭第二气缸932，进而油漆通过锥形管8流出。当油漆桶内的油漆全部流出后，即可启动第二气缸932的伸缩杆伸长，进而带动油漆桶向上移动恢复至原位，关闭第二气缸932即可。

因为夹紧装置94包括有第二转轴941、弧形卡板942、卡杆943、第二固定块944和螺母946，固定板935上安装有第二转轴941，第二转轴941上安装有两个弧形卡板942，其中一个弧形卡板942尾端安装有卡杆943，卡杆943上刻有螺纹，另一个弧形卡板942尾端安装有第二固定块944，第二固定块944中部开有通孔945，卡杆943位于通孔945内，卡杆943上安装有螺母946，螺母946与卡杆943配合，首先操作人员扭动螺母946，螺母946转动与卡杆943脱离，即可拉动两个弧形卡板942分离，卡杆943从通孔945内脱离，再将油漆桶放置在两个弧形卡板942之间，操作人员即可将两个弧形卡板942合起，且使卡杆943插入通孔945内，再将螺母946套在卡杆943上扭动，螺母946转动与第二固定块944接触，进而螺母946与第二固定块944配合将两个弧形卡板942固定，而将油漆桶固定，即可启动第一气缸921将油漆桶移动至锥形管8正上方。同理，当油漆桶内的油漆全部流出后，且恢复至原位时，即可再次扭动螺母946，进而两个弧形卡板942将油漆桶松开，操作人员即可将油漆桶取下。

因为还包括有搅拌装置10，搅拌装置10包括有第二轴承座101、电机102、转杆103和搅拌叶片104，搅拌箱2顶部中间嵌入式的安装有第二轴承座101，第二轴承座101内安装有转杆103，转杆103下部均匀间隔的安装有搅拌叶片104，搅拌箱2外顶部中间安装有电机102，电机102呈竖直设置，电机102的输出轴通过联轴器与转杆103顶端连接，当油漆流入搅拌内与水接触时，操作人员即可启动电机102转动，电机102转动带动转杆103转动，转杆103转动带动搅拌叶片104转动，搅拌叶片104转动对油漆和水进行搅拌混合。当油漆和水搅拌均匀后，即可关闭电机102，将油漆取出使用，而无需人工进行搅拌混合，省时省力。

因为还包括有冲洗装置11，冲洗装置11包括有水箱111、水泵112、出水管113、单向阀114和第二阀门115，底板1顶部左侧安装有水箱111，水箱111位于支撑座923与搅拌箱2之间，水箱111内底部右侧安装有水泵112，水泵112的出水端连接有出水管113，出水管113尾端贯穿水箱111顶部左侧和下料斗5左侧上部与管道7上部连接，出水管113与管道7内连通，出水管113上设有单向阀114，管道7上设有第二阀门115，首先操作人员将水倒入水箱111内，打开第二阀门115，当油漆桶内油漆全部流出后，即可关闭第二阀门115，启动水泵112，水泵112将水箱111内的水抽入出水管113内，出水管113内的水排入管道7内，进而管道7内的通过锥形管8排出，水排出对油漆桶内残留的油漆进行冲洗。当油漆桶内被冲洗干净后，即可关闭水泵112，打开第二阀门115，冲洗后的水通过管道7流入搅拌箱2内搅拌。如此，可防止油漆桶内残留油漆导致浪费。

因为还包括有第二滑轨12和第二滑块13，底板1顶部做安装有第二滑轨12，第二滑轨12位于第一气缸921左侧，第二滑轨12呈竖直设置，第二滑轨12上设有与其配合的第二滑块13，第二滑块13与第二滑轨12滑动配合，第二滑块13右侧面与齿条922左侧面连接，当齿条922移动时，齿条922同时带动第二滑块13在第二滑轨12上移动，进而第二滑块13与第二滑轨12使齿条922移动的更加平稳。

因为还包括有橡胶板14，两个弧形卡板942内侧面都安装有橡胶板14，当两个弧形卡板942将油漆桶夹紧固定时，橡胶板14与油漆桶接触，进而增大与油漆桶的摩擦力，而使两个弧形卡板942更稳固的将油漆桶固定。

以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
