技术领域

本发明涉及热发电领域，具体涉及一种热发电装置。

背景技术

随着科技的发展，社会的进步，国家一直促进高科技的发展，在新能源领域，能源的转化往往离不开发电这个环节，在传统的热发电领域，采用化石燃料燃烧产生高压的水蒸气来驱动汽轮机转动发电，此装置采用由太阳能转换来的高温水蒸气来驱动装置内置螺旋叶转动，实现了线圈切割磁感线生电的功能，有效提高了能源转化效率。

发明内容

本发明的目的在于提供一种热发电装置，能够克服现有技术的上述缺陷。

根据本发明，本发明装置的一种热发电装置，包括构成装置本体的基座，所述基座内设置有转动腔A，所述转动腔A内设置有若干环形的环槽，两组环槽之间连通设置有位于所述转动腔A内的锥型腔，左侧的所述环槽左端壁内连通设置有向外延伸进外部空间的管道B，所述管道B上端连通设置有气阀B，所述气阀B上端连通设置有进气管，右侧的所述环槽右端壁内连通设置有向外延伸进外部空间的管道A，所述管道A右端设置有冷凝装置，所述冷凝装置右端设置有管道C，所述管道C右端连通设置有止水阀，所述止水阀右端连通设置有导管，所述转动腔A左右端壁内左右对称设置有开口朝内的环形槽，所述环形槽倾斜的上下端壁内设置有向外水平延伸的注油槽，所述注油槽与外部空间接触的部位固设有油塞，所述环形槽内可转动的设置有贯穿所述转动腔A的转体，所述转体外表面倾斜设置有位于所述环槽内的螺旋叶，所述转体内设置有转动腔B，所述转动腔B上下端壁固设有位于所述转动腔B内的磁铁，所述转动腔B内设置有贯穿所述转体左右端且向左右侧延伸并贯穿所述基座与外部线路连接的线圈，从而实现了由高压蒸汽驱动所述转体转动使所述线圈内产生电流实现热发电，提高了装置的功能性。

进一步的技术方案，所述冷凝装置包括与所述管道A固定的阀体，所述阀体内设置有流动腔，所述流动腔左右端壁之间固设有与所述管道A连通的管道D，所述管道D向右延伸进外部空间与固设于所述阀体右端面的管道C连通，所述流动腔上端壁连通设置有向上延伸的入水岔管，所述入水岔管上端面固设有与所述入水岔管连通的入水管，所述入水管上端连通设置有水阀A，所述水阀A上端连通设置有进水管，所述流动腔下端壁连通设置有向下延伸的出水岔管，所述出水岔管下端面固设有与所述出水岔管连通的出水管，所述出水管下端连通设置有水阀B，所述水阀B下端连通设置有出水管，从而提高了装置的蒸汽回收能力。

进一步的技术方案，所述环形槽与所述转体相接触的部位、转体与所述线圈接触的部位以及线圈与所述基座接触的部位均固设有油封，从而使所述环形槽和注油槽形成封闭空间，有利于保持液压油。

进一步的技术方案，所述注油槽和环形槽内充满了高压液压油，所述转体可转动的设置于所述环形槽内的高压液压油内，从而使所述转体在油膜内转动，有效提高了装置的传动灵活性。

进一步的技术方案，所述锥型腔为倾斜式开口，从左至右开口逐渐增大，从而使高压蒸汽更高效的驱动所述螺旋叶转动，提高了装置的工作效率。

进一步的技术方案，所述螺旋叶外表面设置有防锈镀层，从而降低了装置的维修更换风险。

本发明的有益效果是：

由于本发明装置在初始状态时，所述气阀B和止水阀处于关闭状态，所述冷凝装置处于停止工作状态，从而使装置的各个运动结构处于初始状态，有利于维修与保养。

当装置运行时，所述气阀B打开，使进气管中的高压水蒸气由所述气阀B进入所述管道B内，水蒸气依次吹过所述环槽内的螺旋叶，使所述转体在所述转动腔A内转动，所述线圈与所述磁铁之间发生相对运动，使所述线圈切割所述磁铁之间的磁感线，使所述线圈内产生定向电流，经过所述环槽内的余温水蒸气沿着所述管道A流进所述流动腔内，所述水阀A和水阀B打开，使冷却水液经由所述水阀A沿着所述入水管顺着所述入水岔管流下进入所述流动腔内，并淋撒于所述管道D外表面，水液继续往下流动，沿着所述出水岔管由所述出水管并经过所述水阀B流出，所述管道D内的水蒸气冷却为蒸馏水沿着管道C流经所述止水阀到回流管道，从而实现了蒸汽的高效回流，提高了装置的工作效率。

当需要对所述转体外表面加油时，打开所述油塞，将液压油通入所述注油槽内，并合上所述油塞即可，从而提高了装置的润滑性。

当停止装置时，关闭所述气阀B、冷凝装置和止水阀即可，可将所述冷凝装置内的所述管道D拆卸更换，从而提高了装置的连续更换性。

本发明装置结构简单，使用方便，此装置采用由太阳能转换来的高温水蒸气来驱动装置内置螺旋叶转动，实现了线圈切割磁感线生电的功能，有效提高了能源转化效率。

以上所述，仅为发明的具体实施方式，但发明的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在发明的保护范围之内。因此，发明的保护范围应该以权利要求书所限定的保护范围为准。

附图说明

为了更清楚地说明发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

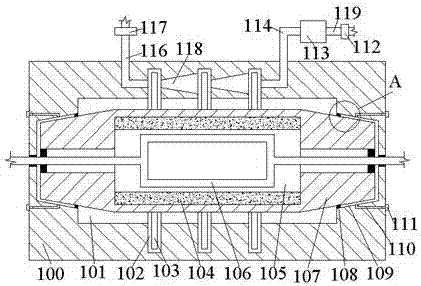

图1是本发明的一种热发电装置的整体结构示意图；

图2是图1中A方向的放大示意图；

图3是图1中冷凝装置113的内部结构示意图。

具体实施方式

本说明书中公开的所有特征，或公开的所有方法或过程中的步骤，除了互相排斥的特征和/或步骤以外，均可以以任何方式组合。

本说明书（包括任何附加权利要求、摘要和附图）中公开的任一特征，除非特别叙述，均可被其他等效或具有类似目的的替代特征加以替换。即，除非特别叙述，每个特征只是一系列等效或类似特征中的一个例子而已。

如图1-3所示，本发明的一种热发电装置，包括构成装置本体的基座100，所述基座100内设置有转动腔A101，所述转动腔A101内设置有若干环形的环槽102，两组环槽102之间连通设置有位于所述转动腔A101内的锥型腔118，左侧的所述环槽102左端壁内连通设置有向外延伸进外部空间的管道B116，所述管道B116上端连通设置有气阀B117，所述气阀B117上端连通设置有进气管，右侧的所述环槽102右端壁内连通设置有向外延伸进外部空间的管道A114，所述管道A114右端设置有冷凝装置113，所述冷凝装置113右端设置有管道C119，所述管道C119右端连通设置有止水阀112，所述止水阀112右端连通设置有导管，所述转动腔A101左右端壁内左右对称设置有开口朝内的环形槽109，所述环形槽109倾斜的上下端壁内设置有向外水平延伸的注油槽110，所述注油槽110与外部空间接触的部位固设有油塞111，所述环形槽109内可转动的设置有贯穿所述转动腔A101的转体107，所述转体107外表面倾斜设置有位于所述环槽102内的螺旋叶103，所述转体107内设置有转动腔B105，所述转动腔B105上下端壁固设有位于所述转动腔B105内的磁铁104，所述转动腔B105内设置有贯穿所述转体107左右端且向左右侧延伸并贯穿所述基座100与外部线路连接的线圈106，从而实现了由高压蒸汽驱动所述转体107转动使所述线圈106内产生电流实现热发电，提高了装置的功能性。

有益地，其中，所述冷凝装置113包括与所述管道A114固定的阀体208，所述阀体208内设置有流动腔201，所述流动腔201左右端壁之间固设有与所述管道A114连通的管道D200，所述管道D200向右延伸进外部空间并与固设于所述阀体208右端面的管道C119连通，所述流动腔201上端壁连通设置有向上延伸的入水岔管202，所述入水岔管202上端面固设有与所述入水岔管202连通的入水管203，所述入水管203上端连通设置有水阀A204，所述水阀A204上端连通设置有进水管，所述流动腔201下端壁连通设置有向下延伸的出水岔管205，所述出水岔管205下端面固设有与所述出水岔管205连通的出水管206，所述出水管206下端连通设置有水阀B207，所述水阀B207下端连通设置有出水管，从而提高了装置的蒸汽回收能力。

有益地，其中，所述环形槽109与所述转体107相接触的部位、转体107与所述线圈106接触的部位以及线圈与所述基座100接触的部位均固设有油封108，从而使所述环形槽109和注油槽110形成封闭空间，有利于保持液压油。

有益地，其中，所述注油槽110和环形槽109内充满了高压液压油，所述转体107可转动的设置于所述环形槽109内的高压液压油内，从而使所述转体107在油膜内转动，有效提高了装置的传动灵活性。

有益地，其中，所述锥型腔118为倾斜式开口，从左至右开口逐渐增大，从而使高压蒸汽更高效的驱动所述螺旋叶103转动，提高了装置的工作效率。

有益地，其中，所述螺旋叶103外表面设置有防锈镀层，从而降低了装置的维修更换风险。

本发明装置在初始状态时，所述气阀B117和止水阀112处于关闭状态，所述冷凝装置113处于停止工作状态。

当装置运行时，所述气阀B117打开，使进气管中的高压水蒸气由所述气阀B117进入所述管道B116内，水蒸气依次吹过所述环槽102内的螺旋叶103，使所述转体107在所述转动腔A101内转动，所述线圈106与所述磁铁104之间发生相对运动，使所述线圈106切割所述磁铁104之间的磁感线，使所述线圈106内产生定向电流，经过所述环槽102内的余温水蒸气沿着所述管道A114流进所述流动腔201内，所述水阀A204和水阀B207打开，使冷却水液经由所述水阀A204沿着所述入水管203顺着所述入水岔管202流下进入所述流动腔201内，并淋撒于所述管道D200外表面，水液继续往下流动，沿着所述出水岔管205由所述出水管206并经过所述水阀B207流出，所述管道D200内的水蒸气冷却为蒸馏水沿着管道C119流经所述止水阀112到回流管道。

当需要对所述转体107外表面加油时，打开所述油塞111，将液压油通入所述注油槽110内，并合上所述油塞111即可。

当停止装置时，关闭所述气阀B117、冷凝装置113和止水阀112即可，可将所述冷凝装置113内的所述管道D200拆卸更换。

本发明的有益效果是：由于本发明装置在初始状态时，所述气阀B和止水阀处于关闭状态，所述冷凝装置处于停止工作状态，从而使装置的各个运动结构处于初始状态，有利于维修与保养。

当装置运行时，所述气阀B打开，使进气管中的高压水蒸气由所述气阀B进入所述管道B内，水蒸气依次吹过所述环槽内的螺旋叶，使所述转体在所述转动腔A内转动，所述线圈与所述磁铁之间发生相对运动，使所述线圈切割所述磁铁之间的磁感线，使所述线圈内产生定向电流，经过所述环槽内的余温水蒸气沿着所述管道A流进所述流动腔内，所述水阀A和水阀B打开，使冷却水液经由所述水阀A沿着所述入水管顺着所述入水岔管流下进入所述流动腔内，并淋撒于所述管道D外表面，水液继续往下流动，沿着所述出水岔管由所述出水管并经过所述水阀B流出，所述管道D内的水蒸气冷却为蒸馏水沿着管道C流经所述止水阀到回流管道，从而实现了蒸汽的高效回流，提高了装置的工作效率。

当需要对所述转体外表面加油时，打开所述油塞，将液压油通入所述注油槽内，并合上所述油塞即可，从而提高了装置的润滑性。

当停止装置时，关闭所述气阀B、冷凝装置和止水阀即可，可将所述冷凝装置内的所述管道D拆卸更换，从而提高了装置的连续更换性。

本发明装置结构简单，使用方便，此装置采用由太阳能转换来的高温水蒸气来驱动装置内置螺旋叶转动，实现了线圈切割磁感线生电的功能，有效提高了能源转化效率。

以上所述，仅为发明的具体实施方式，但发明的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在发明的保护范围之内。因此，发明的保护范围应该以权利要求书所限定的保护范围为准。
