技术领域

本实用新型涉及检测设备技术领域，尤其涉及一种工业污水检测设备。

背景技术

污水处理时为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被应用于建筑、农业、交通等各个领域，而污水处理之前都会对污水水质进行检测分析。

现有污水检测多通过实验室内的设备进行检测，多种项目检测时没有一种可以同时为多种检测装置同时提供样本的设备，检测效率较低，同时由于检测所使用的污水样本长期放置，会造成部分物质的沉淀，当其检测时会造成检测结果存在误差。

实用新型内容

本实用新型的目的是为了解决现有技术中存在检测的效率低，并且检测的误差较大缺点，而提出的一种工业污水检测设备。

为了实现上述目的，本实用新型采用了如下技术方案：

一种工业污水检测设备，包括两个支撑板，两个支撑板的顶部焊接有同一个放置箱，放置箱的顶部开设有进液孔，进液孔内固定连接有进料斗，放置箱的一侧顶部焊接有安装板，安装板的底部通过螺栓固定连接有推杆电机，推杆电机的输出轴上焊接有推动板，放置箱的两侧内壁上分别开设有两个牵引槽和两个牵引孔，相对应的牵引槽和牵引孔内转动安装有同一个牵引轴，牵引轴的外侧焊接有多组搅拌轴，牵引轴的外侧固定套设有齿轮，推动板靠近齿轮的一侧焊接有两个齿条，齿轮与齿条相啮合，推动板的底部焊接有第一三角板，放置箱的一侧开设有滑孔，滑孔内滑动密封安装有滑板，滑板位于放置箱内的一侧焊接有横板，横板的底部固定连接有多个密封胶垫，放置箱的底部开设有多个出液孔，密封胶垫与相对应出液孔密封接触，滑板的顶部一侧焊接有竖板，竖板的顶部焊接有第二三角板。

优选的，两个支撑板相互靠近的一侧焊接有同一个置放板。

优选的，所述滑板的底部焊接有挡板，挡板与放置箱相接触，对滑板进行限位处理。

优选的，所述放置箱与竖板之间焊接有多个弹簧，能够使得密封胶垫回复原位。

优选的，所述出液孔的数量为五个，且五个出液孔等间距间隔设置，可以同时为多种检测装置同时提供样本。

优选的，所述第二三角板位于第一三角板的正下方。

本实用新型中，所述一种工业污水检测设备，启动推杆电机，推动板带动齿条进行移动，齿轮带动牵引轴进行转动，使得搅拌轴对污水进行搅拌处理，防止污水发生沉淀，推动板同时带动第一三角板进行移动，当第一三角板带动第二三角板进行移动，第二三角板带动竖板进行移动，竖板带动滑板进行移动，滑板带动横板进行移动，横板带动密封胶垫进行移动，当密封胶垫与出液孔分离时，此时污水通过出液孔流至试管内，可以同时为多种检测装置同时提供样本，提高检测的效率。

本实用新型实用性好，搅拌轴首先对污水进行搅拌，防止其发生沉淀，提高检测的准确性，可以同时为多种检测装置同时提供样本，提高检测的效率。

附图说明

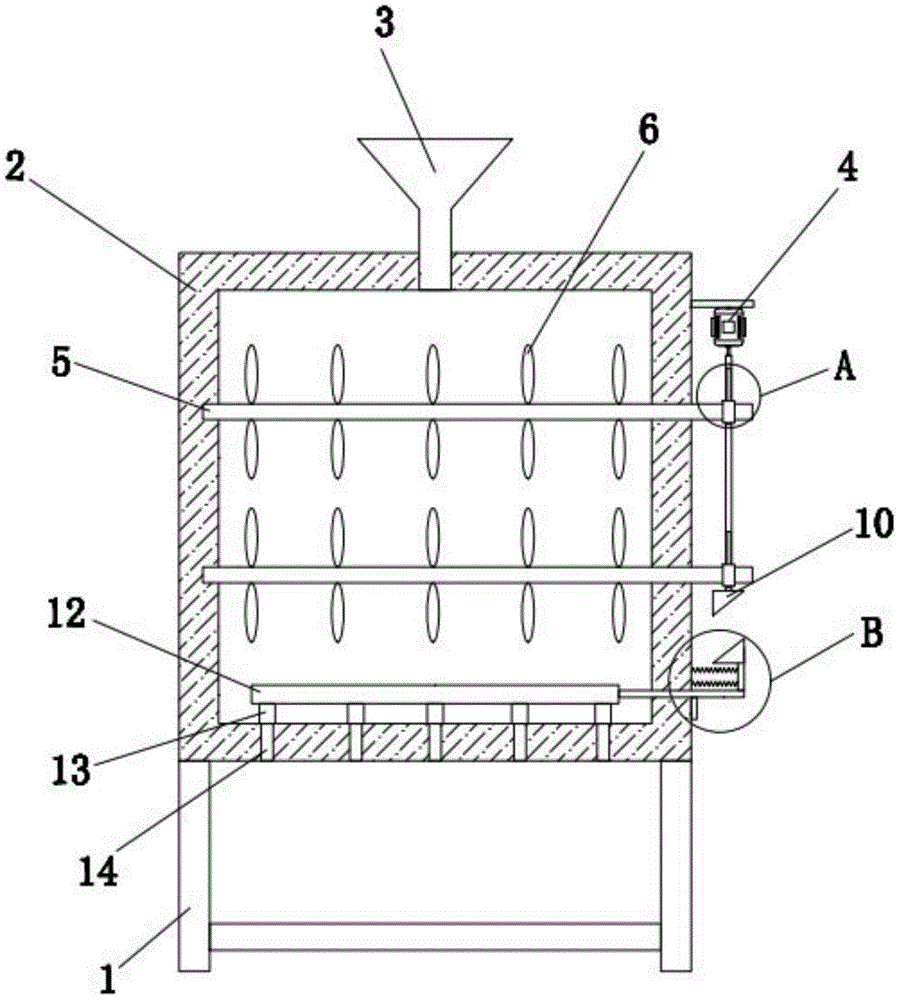

图1为本实用新型提出的一种工业污水检测设备的结构示意图；

图2为本实用新型提出的一种工业污水检测设备的A部分的结构示意图；

图3为本实用新型提出的一种工业污水检测设备的B部分的结构示意图。

图中：1、支撑板；2、放置箱；3、进料斗；4、推杆电机；5、牵引轴；6、搅拌轴；7、推动板；8、齿轮；9、齿条；10、第一三角板；11、滑板；12、横板；13、密封胶垫；14、出液孔；15、竖板；16、第二三角板；17、弹簧。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，一种工业污水检测设备，包括两个支撑板1，两个支撑板1的顶部焊接有同一个放置箱2，放置箱2的顶部开设有进液孔，进液孔内固定连接有进料斗3，放置箱2的一侧顶部焊接有安装板，安装板的底部通过螺栓固定连接有推杆电机4，推杆电机4的输出轴上焊接有推动板7，放置箱2的两侧内壁上分别开设有两个牵引槽和两个牵引孔，相对应的牵引槽和牵引孔内转动安装有同一个牵引轴5，牵引轴5的外侧焊接有多组搅拌轴6，牵引轴5的外侧固定套设有齿轮8，推动板7靠近齿轮8的一侧焊接有两个齿条9，齿轮8与齿条9相啮合，推动板7的底部焊接有第一三角板10，放置箱2的一侧开设有滑孔，滑孔内滑动密封安装有滑板11，滑板11位于放置箱2内的一侧焊接有横板12，横板12的底部固定连接有多个密封胶垫13，放置箱2的底部开设有多个出液孔14，密封胶垫13与相对应出液孔14密封接触，滑板11的顶部一侧焊接有竖板15，竖板15的顶部焊接有第二三角板16。

本实施例中，两个支撑板1相互靠近的一侧焊接有同一个置放板。

本实施例中，滑板11的底部焊接有挡板，挡板与放置箱2相接触，对滑板11进行限位处理。

本实施例中，放置箱2与竖板15之间焊接有多个弹簧17，能够使得密封胶垫13回复原位。

本实施例中，出液孔14的数量为五个，且五个出液孔14等间距间隔设置，可以同时为多种检测装置同时提供样本。

本实施例中，第二三角板16位于第一三角板10的正下方。

本实用新型中，使用时，将污水通过进料斗3加入到放置箱2内，将五个试管放置于置放板的顶部，使得试管与相对应的出液孔14位于同一竖直轴线上，启动推杆电机4，推杆电机4通过控制开关进行控制，推杆电机4通过蓄电池进行供电，推杆电机4的输出轴带动推动板7进行移动，推动板7带动齿条9进行移动，齿条9带动齿轮8进行转动，齿轮8带动牵引轴5进行转动，牵引轴5带动搅拌轴6进行转动，搅拌轴6对污水进行搅拌处理，防止污水发生沉淀，推动板7同时带动第一三角板10进行移动，当第一三角板10与第二三角板16相接触时挤压第二三角板16带动第二三角板16进行移动，第二三角板16带动竖板15进行移动，竖板15对弹簧17进行拉伸，竖板15带动滑板11进行移动，滑板11带动横板12进行移动，横板12带动密封胶垫13进行移动，当密封胶垫13与出液孔14分离时，此时污水通过出液孔14流至试管内，可以同时为多种检测装置同时提供样本，提高检测的效率。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
