技术领域

本实用新型涉及瓷砖技术领域，具体的，涉及一种瓷砖搬运。

背景技术

瓷砖，是以耐火的金属氧化物及半金属氧化物，经由研磨、混合、压制、施釉、烧结之过程，而形成的一种耐酸碱的瓷质或石质等，建筑或装饰材料，称之为瓷砖，而现有的瓷砖都是将其重叠放置一起为一组然后进行固定搬运，但是因为其瓷砖的特性使得在受到碰撞和晃动的时候很容易让其表面发生其开裂。

实用新型内容

本实用新型旨在于解决瓷砖搬运固定夹在搬运的时候因为其瓷砖的材质特性使得在发生晃动和碰撞的时候很容易让其发生开裂的技术问题.

为实现上述目的，本实用新型提供如下技术方案：

一种防开裂的瓷砖搬运固定夹，包括主体和固定块，所述主体周围嵌入设置有固定块；

所述固定块包括有承重板、限位槽和缓冲板，所述固定块底端固定连接有承重板，所述固定块中部周围开口设置有限位槽，所述缓冲板嵌入设置于固定块中部

所述限位槽包括有限位块、挤压槽和位移块，所述限位块嵌入设置于限位槽中部上下两侧，所述挤压槽固定连接有限位块一侧，所述位移块嵌入设置于限位槽中部；

所述缓冲板包括有滚轮，所述滚轮嵌入设置于缓冲板之间。

进一步的优选方案：所述承重板为固定块底部延伸的长方形状板材。

进一步的优选方案：所述限位槽为固定块中部周围呈长方形状的凹槽。

进一步的优选方案：所述限位块为限位槽中部上下两侧通过弹簧连接在凹槽中的长方形状凸块。

进一步的优选方案：所述挤压槽为限位块一侧呈倾斜状设置的斜面。

进一步的优选方案：所述位移块为限位槽中部一侧通过弹簧连接的长方形状的方块。

进一步的优选方案：所述缓冲板通过一侧弹簧连接于固定块中空部分，且缓冲板为两个正方形状的板材组合而成。

有益效果：

(1)该种防开裂的瓷砖搬运固定夹设置有限位槽，将固定块安装在瓷砖边角上的时候边角会嵌入进限位槽中部来对瓷砖边角进行限位固定，同时嵌入进限位槽的时候会抵住其限位块上的挤压槽上，通过其嵌入的推力沿着其挤压槽的斜面进行推动迫使其限位块收缩进限位槽上下两侧的凹槽中，然后通过其弹簧的弹性产生的反推力来将瓷砖的两侧进行抵住夹紧固定，使得其瓷砖不会轻易的与固定块分离。

(2)最后当在搬运的时候发生晃动时瓷砖产生的力会抵住其位移块向限位槽内部进行移动，而位移块在收缩移动的时候会对一侧的弹簧进行压缩，通过其弹簧的压缩来对晃动产生的冲击力进行缓冲，使得瓷砖不会因为搬运时候晃动的冲击力和碰撞而开裂。

(3)最后当瓷砖放入进固定块中部的时候其上下两端表面会贴合在两个缓冲板的一侧，当在搬运发生晃动的时候瓷砖会发生左右的偏移移动，当移动的时候会带动其缓冲板通过中部的滚轮向一侧进行移动，通过会拉扯其一侧的弹簧，然后通过弹簧进行复位来对瓷砖进行一定的贴合拉扯，使得能够对瓷砖的位移晃动进行减缓。

附图说明

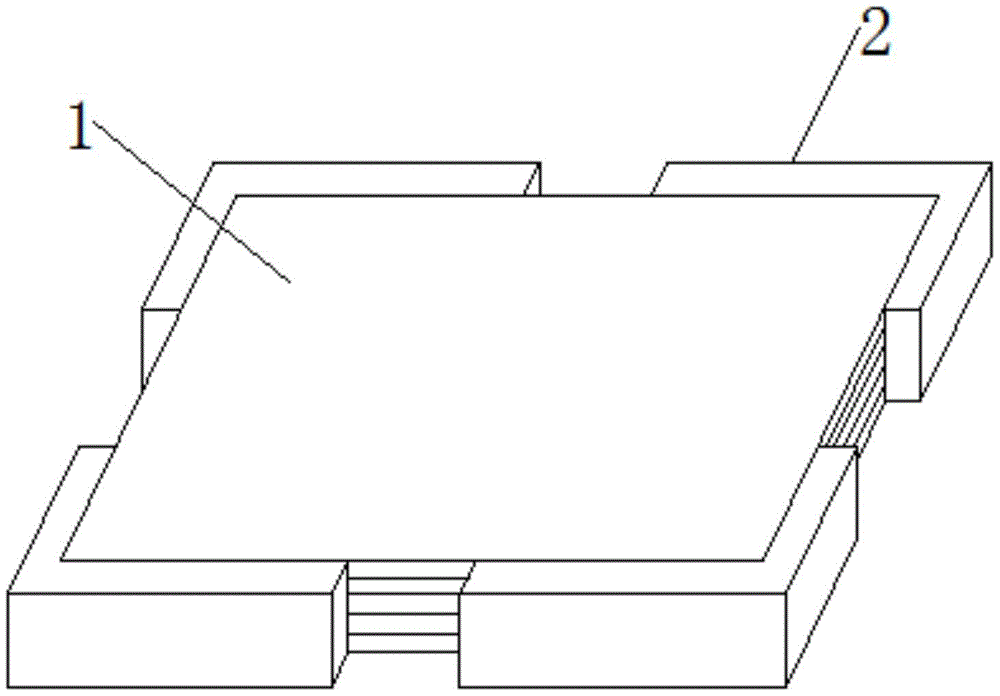

图1为本实用新型的整体结构示意图。

图2为本实用新型固定块的整体结构示意图。

图3为本实用新型图2中A处的放大结构示意图。

图4为本实用新型缓冲板的整体结构示意图。

图1-3中：主体1、固定块2、承重板201、限位槽202、限位块2021、挤压槽2022、位移块2023、缓冲板203、滚轮2031。

具体实施方式

请参阅图1至3，本实用新型实施例中，

本实用新型提供的一种防开裂的瓷砖搬运固定夹，包括主体1和固定块2，主体1周围嵌入设置有固定块2；

固定块2包括有承重板201、限位槽202和缓冲板203，固定块2底端固定连接有承重板201，固定块2中部周围开口设置有限位槽202，缓冲板203嵌入设置于固定块2中部

限位槽202包括有限位块2021、挤压槽2022和位移块2023，限位块2021嵌入设置于限位槽202中部上下两侧，挤压槽2022固定连接有限位块2021一侧，位移块2023嵌入设置于限位槽202中部；

缓冲板203包括有滚轮2031，滚轮2031嵌入设置于缓冲板203之间。

其中，承重板201为固定块2底部延伸的长方形状板材，通过承重板201能够对瓷砖的底部进行支撑使得在搬运的时候不轻易的掉落。

其中，限位槽202为固定块2中部周围呈长方形状的凹槽，通过限位槽202能够将瓷砖的四角进行嵌入限位，使得在瓷砖不会轻易的与固定块2分离。

其中，限位块2021为限位槽202中部上下两侧通过弹簧连接在凹槽中的长方形状凸块，通过限位块2021受力收缩后通过其弹簧的弹性产生的推力来对瓷砖进行夹紧固定。

其中，挤压槽2022为限位块2021一侧呈倾斜状设置的斜面，通过挤压槽2022能够在瓷砖抵住推入的时候沿着其斜面迫使限位块2021进行收缩。

其中，位移块2023为限位槽202中部一侧通过弹簧连接的长方形状的方块，通过位移块2023能够在瓷砖嵌入在限位槽202中发生晃动的时候会抵住其位移块2023进行施力带动弹簧进行压缩来减缓其晃动产生的冲击力，使得在搬运的时候瓷砖不会轻易的因为晃动碰撞而开裂。

其中，缓冲板203通过一侧弹簧连接于固定块2中空部分，且缓冲板203为两个正方形状的板材组合而成。

工作原理：

在使用本实用新型一种防开裂的瓷砖搬运固定夹时，首先将瓷砖放放置好，然后在通过固定块2来对瓷砖的四角进行嵌入固定，使得能够将重叠在一起的瓷砖工整的存放在一起方便对其进行搬运，而将固定块2安装在瓷砖边角上的时候边角会嵌入进限位槽202中部来对瓷砖边角进行限位固定，同时嵌入进限位槽202的时候会抵住其限位块2021上的挤压槽2022上，通过其嵌入的推力沿着其挤压槽2022的斜面进行推动迫使其限位块2021收缩进限位槽202上下两侧的凹槽中，然后通过其弹簧的弹性产生的反推力来将瓷砖的两侧进行抵住夹紧固定，使得其瓷砖不会轻易的与固定块2分离，最后当在搬运的时候发生晃动时瓷砖产生的力会抵住其位移块2023向限位槽202内部进行移动，而位移块2023在收缩移动的时候会对一侧的弹簧进行压缩，通过其弹簧的压缩来对晃动产生的冲击力进行缓冲，使得瓷砖不会因为搬运时候晃动的冲击力和碰撞而开裂，最后当瓷砖放入进固定块2中部的时候其上下两端表面会贴合在两个缓冲板203的一侧，当在搬运发生晃动的时候瓷砖会发生左右的偏移移动，当移动的时候会带动其缓冲板203通过中部的滚轮2031向一侧进行移动，通过会拉扯其一侧的弹簧，然后通过弹簧进行复位来对瓷砖进行一定的贴合拉扯，使得能够对瓷砖的位移晃动进行减缓。
