技术领域

本实用新型涉及建筑施工技术领域，具体为一种污水处理厂混凝土深基坑抹平装置。

背景技术

混凝土抹平是建筑施工的一道工序，对混凝土表面进行抹压处理，使表面平整并封闭干缩的微裂缝，同时也能够防止混凝土表面出现起壳的现象，人工抹平的话一般都是采用木抹子和铁末子，但是因为工作量的原因往往不太适合于前期抹平，通常都是用作于后期的混凝土的补足，因此一般工程都是采用混凝土抹平机，它大大的提高了工作效率，人工操作也更加方便舒适，是目前市面上主流的抹平工具。

混凝土抹平机虽然很是不错，但是也存在着一些缺点：其一，人工注入混凝土的时候，很容易出现部分地方混凝土缺漏，这个时候往往需要人工添加混凝土很不方便；另外，对于需要抹平较大的场地，往往工作到后面部分混凝土开始出现干结，混凝土抹平机在上面就不太好抹平，需要示意周围的工人洒水比较麻烦。

发明内容

针对混凝土磨平机的不足，本实用新型提供了一种污水处理厂混凝土深基坑抹平装置，具备效率更高和操作更方便的优点，解决了上述技术背景所提出的问题。

本实用新型提供如下技术方案：一种污水处理厂混凝土深基坑抹平装置，包括平台块与混凝土落槽，所述平台块的正面固定安装有等距的连接条，且平台块的底部固定焊接有支撑罩，所述支撑罩的内部固定安装有两个对称转动轴，所述转动轴的底部固定安装有抹平器，所述平台块顶部的中部固定焊接有脚踏板，所述脚踏板顶部的中部活动安装有操作杆，且脚踏板顶部的中部固定安装有控制踏板，所述脚踏板的背后固定安装有操作核心，所述平台块的顶部固定焊接有平台罩，所述平台罩顶部的中部固定安装有座椅，所述平台罩上座椅的两端固定安装有照明灯，所述混凝土落槽均与平台罩、平台块和支撑罩的左侧固定焊接，所述混凝土落槽的顶部固定焊接有进料口，且混凝土落槽上部的内部活动连接有推拉板，所述平台块顶部的最右边固定安装有有油箱，所述油箱的顶部固定安装有小水箱，所述平台块顶部的右边固定安装有小抽水泵，所述小抽水泵的左右两侧均固定连接有水管，所述水管的最左端固定安装有可控制喷水头，所述平台罩正面的上部固定焊接有挂钩，所述可控制喷水头放置在挂钩上。

精选的，所述照明灯是可以人工调整角度的。

精选的，所述混凝土落槽内部放置有少量的混凝土。

精选的，所述水管和可控制喷水头能够让使用者在抹平的时候也可以操作喷水。

精选的，所述连接条是等距固定安装在支撑罩的周围。

精选的，所述抹平器和操作杆能够控制机器移动和混凝土的抹平。

与现有的混凝土抹平机对比，本实用新型具备以下有益效果：

1、该污水处理厂混凝土深基坑抹平装置，通过在机器的左侧固定焊接盛有混凝土的器具，同时可以通过拉伸推拉板的长度控制每次浇筑混凝土的量，操作工人在进行混凝土抹平的时候一旦发现部分地方混凝土缺少或过薄，可以根据需要拉动推拉板释放混凝土再进行抹平，避免了后续的混凝土填补，大大提高了该工序的效率。

2、该污水处理厂混凝土深基坑抹平装置，通过在操作机器上设置有喷水设备，一旦部分区域混凝土过于黏稠，操作工人就可以及时补上相应的水分，再用机器抹平保证混凝土的和易性，有时候在温度较高的环境下工作，混凝土凝结的很快，这个时候喷水在抹平可以保证混凝土的表面不会出现起壳和微缝的情况。

附图说明

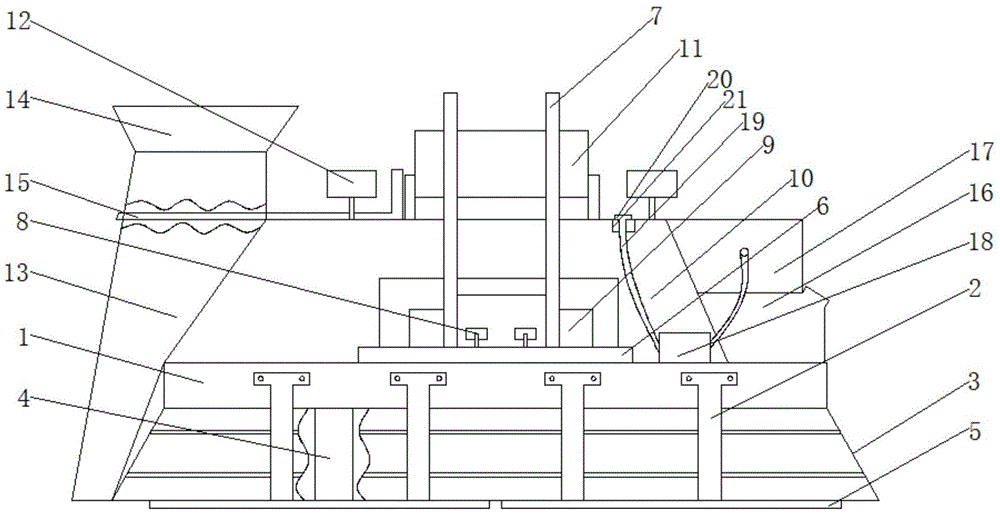

图1为本实用新型结构正面示意图；

图2为本实用新型结构俯视示意图。

图中：1、平台块；2、连接条；3、支撑罩；4、转动轴；5、抹平器；6、脚踏板；7、操作杆；8、控制踏板；9、操作核心；10、平台罩；11、座椅；12、照明灯；13、混凝土落槽；14、进料口；15、推拉板；16、油箱；17、小水箱；18、小抽水泵；19、水管；20、可控制喷水头；21、挂钩。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，均属于本实用新型保护的范围。

请参阅图1-2，一种污水处理厂混凝土深基坑抹平装置，包括平台块1与混凝土落槽13，平台块1的正面固定安装有等距的连接条2，且平台块1的底部固定焊接有支撑罩3，支撑罩3的内部固定安装有两个对称转动轴4，转动轴4的底部固定安装有抹平器5，平台块1顶部的中部固定焊接有脚踏板6，脚踏板6顶部的中部活动安装有操作杆7，且脚踏板6顶部的中部固定安装有控制踏板8，脚踏板6的背后固定安装有操作核心9，平台块1的顶部固定焊接有平台罩10，平台罩10顶部的中部固定安装有座椅11，平台罩10上座椅11的两端固定安装有照明灯12，混凝土落槽13均与平台罩10、平台块1和支撑罩3的左侧固定焊接，混凝土落槽13的顶部固定焊接有进料口14，且混凝土落槽13上部的内部活动连接有推拉板15，平台块1顶部的最右边固定安装有有油箱16，油箱16的顶部固定安装有小水箱17，平台块1顶部的右边固定安装有小抽水泵18，小抽水泵18的左右两侧均固定连接有水管19，水管19的最左端固定安装有可控制喷水头20，平台罩10正面的上部固定焊接有挂钩21，可控制喷水头20放置在挂钩21上。

其中，照明灯12是可以人工调整角度的，方便了操作工人在夜间施工时遇到部分阴暗的角落照明。

其中，混凝土落槽13内部放置有少量的混凝土，可以在抹平的时候就直接把缺失的混凝土补上，避免了后续操作的麻烦。

其中，水管19和可控制喷水头20能够让使用者在抹平的时候也可以操作喷水，能够保证混凝土的和易性，同时也方便抹平机器抹平。

其中，连接条2是等距固定安装在支撑罩3的周围，大大加强了机器的稳固性，保证了机器的使用寿命。

其中，抹平器5和操作杆7能够控制机器移动和混凝土的抹平，方便了操作工人的混凝土抹平，提高了工作效率和操作的舒适度。

工作原理：使用时，往油箱16中注满机油，混凝土落槽13中添加混凝土，小水箱17中注满水，一切准备就绪后，启动机器，操作工人坐在机器的座椅11上，利用操作杆7控制机器的移动，脚踩控制踏板8控制油门刹车，一旦遇到抹平地方缺少混凝土，根据需要手动拉开推拉板15，让混凝土落槽13排出相应的混凝土，不需要时再推回去即可，一旦有些地方混凝土干结过快或者抹平器5比较干燥，可以使用可控制喷水头20对着相应的地方喷水再抹平即可。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。同时在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“顺时针”、“逆时针”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的设备或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。且在本实用新型的附图中，填充图案只是为了区别图层，不做其他任何限定。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
